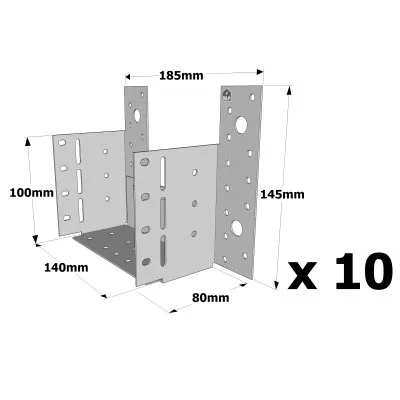

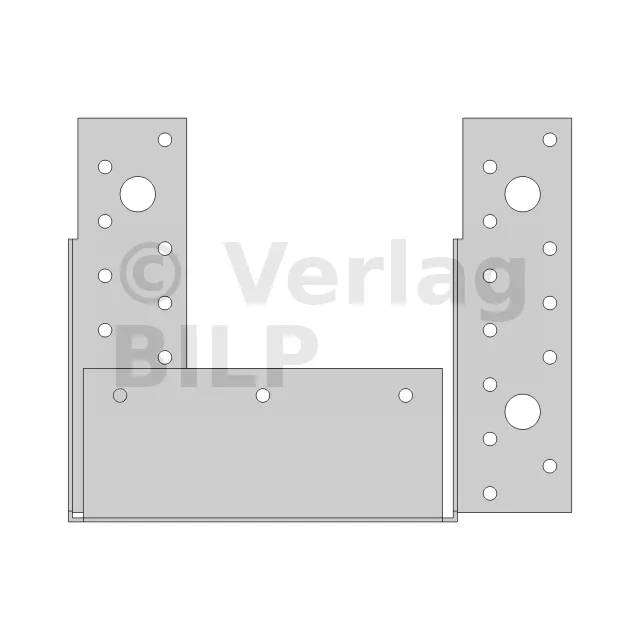

Balkenträger für ETC-Walm - Richtung : RECHTS - Réf. ETC434D_10
-
ReferenzETC434D_10
-
Dicke1.5mm
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
-
MarkeSIMPSON Strong-Tie
-
Tiefe (C)80mm
-
Tiefe (F)100mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]20
-
Bohrungen auf dem Hauptträger Ø13 [mm]4
-
Bohrungen auf dem HauptträgerSeitenwände : 6Ø5; 8Ø5x7.5 - Boden : 10Ø5
-
Breite (D)185mm
-
Höhe (B)145mm
Eigenschaften
Leistungserklärungen : FR-DoP-e06/0270 ; FR-DoP-e07/0234 ;
Technische Zulassungen : ETA-06/0270 ; ETA-07/0234;
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 1,5 bis 3 mm je nach Modell.
Anwedungen
Träger
- Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl,
- Nebenträger : Massivholz, ...
Anwendungsbereiche
- Befestigung von Dachbindern zur Herstellung von Walmdächern.
Technische Daten

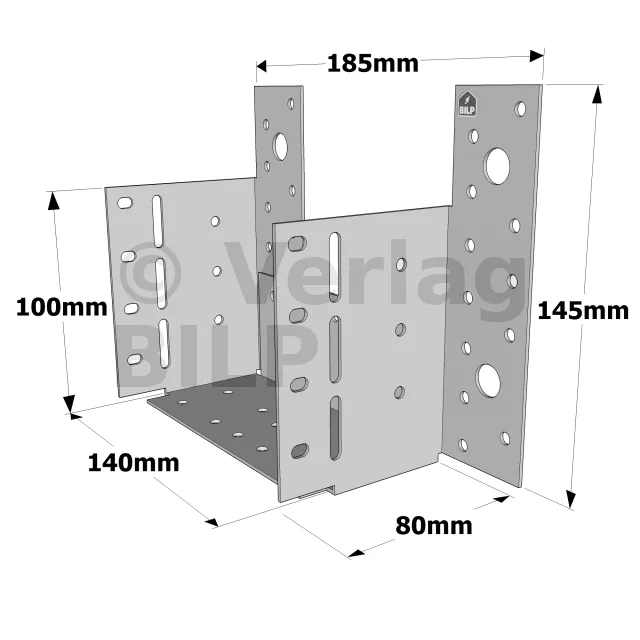

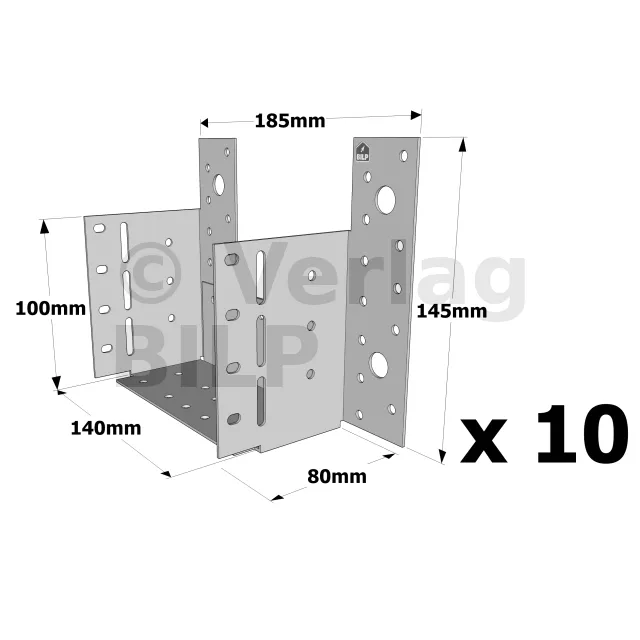

Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Hauptträger | Nebentrager | ||||
| Ø5 | Ø13 | Seitenwände | Boden | ||||||||
| Ø5 | Ø5x7.5 | Ø5 | |||||||||
| ETC434 | 140 | 145 | 80 | 225 | 100 | 1.5 | 24 | 4 | 6 | 8 | 10 |
| ETC434D | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC434G | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC485R | 195 | 145 | 110 | 279 | 90 | 2 | 24 | 4 | 12 | - | 31 |
| ETC502 | 206 | 145 | 98 | 290 | 89 | 2 | 2 | 24 | 4 | - | 12 |
| ETC835 | 355 | 240 | 110 | 481 | 143 | 3 | 40 | 4 | 14 | - | 33 |
Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥ 197mm
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1.k | R2.k | |||||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Stichsparren | Grat | Total | Stichsparren | Grat | Max. | |
| ETC434 | 27 (27) | 1 | 147 | 6 (6) | 1 (2) | 147 | 6 (7) | 3 (4.2) | 9 (12.6) | 12 (16.8) | 5.3 (5.3) | 4.7 (5.7) | 3.3 (3.3) |
| ETC485R | 24 | 1 | 97 | 11 | 2 | 97 | 10 | 5.6 | 16.8 | 22.4 | 5.9 | 5.7 | 3.8 |
| ETC502 | 27 | 1 | 97 | 4 | 1 | 97 | 6 | 4.6 | 9.3 | 23.2 | 1.2 | 5.6 | 4.4 |
| ETC835 | 44 | 1 | 147 | 5 | 2 | 147 | 28 | 5.8 | 11.7 | 29.2 | 1.8 | 5.8 | 7.7 |
Die Werte für die Hebung werden wie folgt berechnet : R2,k=min(Stichsparren + 2*Grat ; Max).
Die Werte in () sind die Werte, die verwendet werden sollten, wenn der Grat doppelt ausgeführt wird.
Die Lastverteilung ist :
25 % auf dem Stichsparrenl, 75 % auf dem Grat für ETC434 und ETC485R.
20 % auf den Stichsparren, 40 % auf jeden Grat für ETC502 und ETC835.
Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥ 197mm
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1,k | R2.k | |||||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Giebel | Grat | Total | Giebel | Grat | Max. | |
| ETC502 | 25 | 1 | 97 | 4 | 1 | 97 | 6 | 6.6 | 4.9 | 16.4 | 1.2 | 5.6 | 4.4 |
Die Werte für die Hebung werden wie folgt berechnet: R2,k=min(Giebel + 2*Grat; Max).
Die Lastverteilung ist :
40 % auf den Stichsparren, 30 % auf jedem Grat für ETC502.
Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥147mm
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 147mm - Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1,k | R2.k | |||||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Stichsparren | Grat | Total | Stichsparren | Grat | Max. | |
| ETC502 | 23 | 1 | 97 | 4 | 1 | 97 | 6 | 5.8 | 4.3 | 14.4 | 1.2 | 5.6 | 3.3 |
Die Werte für die Hebung werden wie folgt berechnet: R2,k=min(Stichsparren + 2*Grat; Max).
Die Lastverteilung ist :
40% auf den Stichsparren, 30% auf jeden Grat für die ETC502.
Charakteristische Werte - Holz auf Holz - Hauptträger ≥ 97mm
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 97mm - Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1,k | R2.k | |||||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Stichsparren | Grat | Total | Stichsparren | Grat | Max. | |
| ETC502 | 15 | 1 | 97 | 4 | 1 | 97 | 6 | 4.5 | 3.4 | 11.4 | 1.2 | 5.6 | 3.3 |
Die absteigenden Werte werden wie folgt berechnet : R1,k=min (Stichsparren + 2*Grat; Total)
Die aufsteigenden Werte werden wie folgt berechnet : R2,k=min (Stichsparren + 2*Grat; Max)
Die Lastverteilung ist :
40 % auf dem Stichsparren, 30 % auf jedem Grat für ETC502.
40 % auf dem Stichsparren, 30 % auf jedem Grat für
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1.k | |||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Stichsparren | Grat | Total | |
| ETC434D | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |
| ETC434G | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |

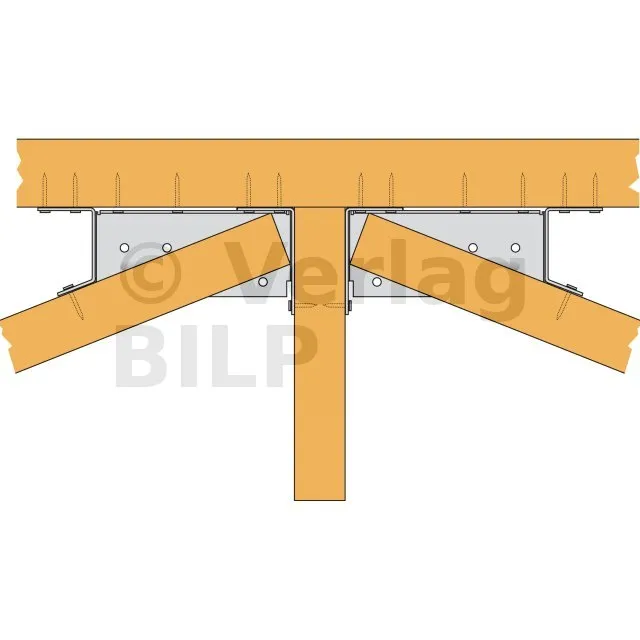

In diesem Fall wird die Installation mit 1 ETC434G links von dem mittleren Stichsparren und 1 ETC434D rechts von der mittleren Stichsparren durchgeführt.
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen auf Nebenträger
- Kammnägel CNA Ø4,0 x 35 mm.
Befestigungen auf Hauptträger
Holz :
- Kammnägel CNA Ø4,0 x 35mm.
Stahl :
- Bolzen Ø12 mm (Der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als die Bohrung.).
Beton :
- Mechanische Dübel : WA M12-104/5,
- Chemische Verankerung : LMAS M12-150 mit AT-HP-Verbundmörtel.
Installation
Verwende alle für eine bestimmte Umsetzung angegebenen Befestigungsmittel. Elemente, die mit 2 Lagen hergestellt werden, müssen so miteinander verbunden werden, dass sie als ein einziges Element wirken (siehe Eurocode 5).
