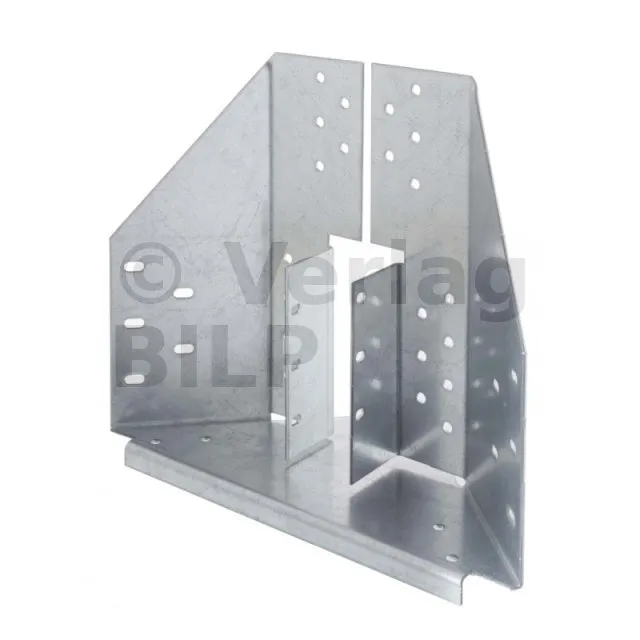

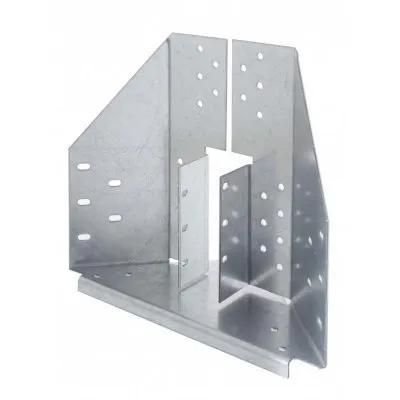

ETC-Walmdach-Winkelverbinder - Réf. ETC392

Name: ETC-Walmdach-Winkelverbinder
Brand: SIMPSON Strong-Tie
SKU: REF-ETC392
Price: 21.76 EUR
Availability: PreOrder

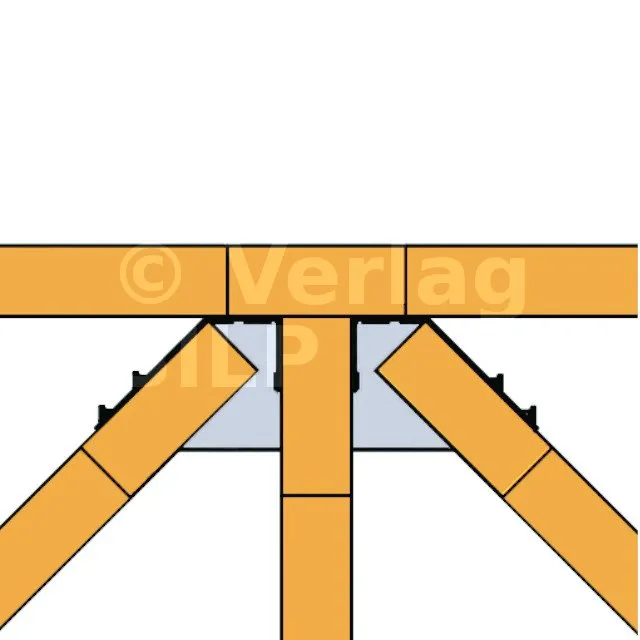

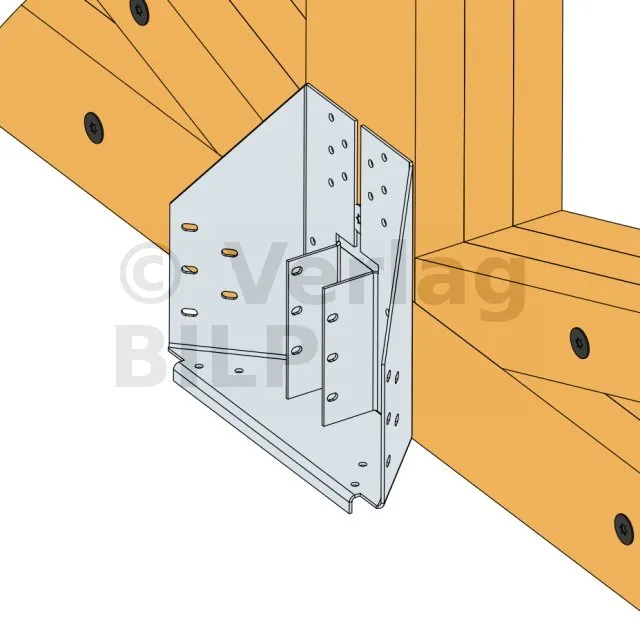

Assemblage 1 empannon + 1 arêtier gauche

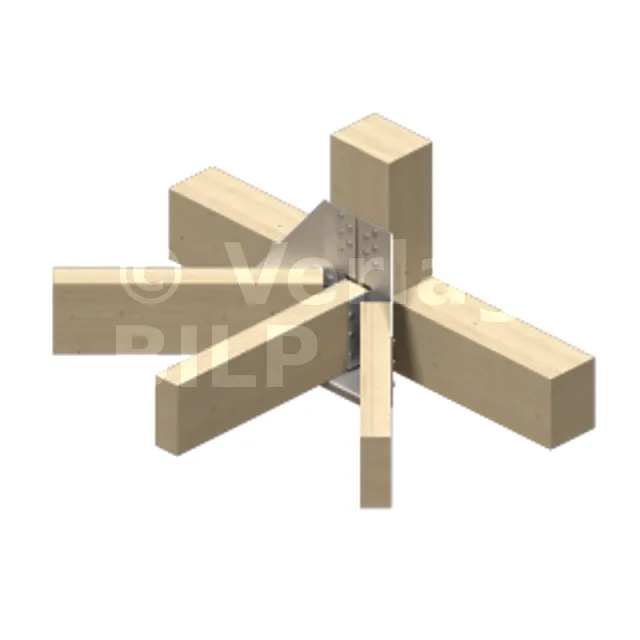

Assemblage 2 arêtiers simples + 1 empannon

bald VERFÜGBAR

Versand unter 10 Tagen.

26€¹¹

inkl. MWST / Balkenträger

Links/Rechts/Umkehrbar :
- Umkehrbar
Breite (A) :
- 38mm
Verpackung :
- 1 Stück
Andere Wahlmöglichkeiten

Referenz

ETC392
Dicke

2mm
Herstellung

französisch
Material

Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
Marke

SIMPSON Strong-Tie
EAN Code

3523140425115
Tiefe (C)

68mm
Tiefe (F)

102mm
Bohrungen auf dem Hauptträger Ø5 [mm]

24
Bohrungen auf dem Hauptträger

Seitenwände : 6Ø5; 8Ø5x7.5 - Boden : 10Ø5
Breite (D)

54mm
Höhe (B)

195mm

Eigenschaften

Leistungserklärungen : FR-DoP-e06/0270 ; FR-DoP-e07/0234 ;

Technische Zulassungen : ETA-06/0270 ; ETA-07/0234;

Werkstoff

Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
Dicke : 1,5 bis 3 mm je nach Modell.

Anwedungen

Träger

Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl,
Nebenträger : Massivholz, ...

Anwendungsbereiche

Befestigung von Dachbindern zur Herstellung von Walmdächern.

Technische Daten

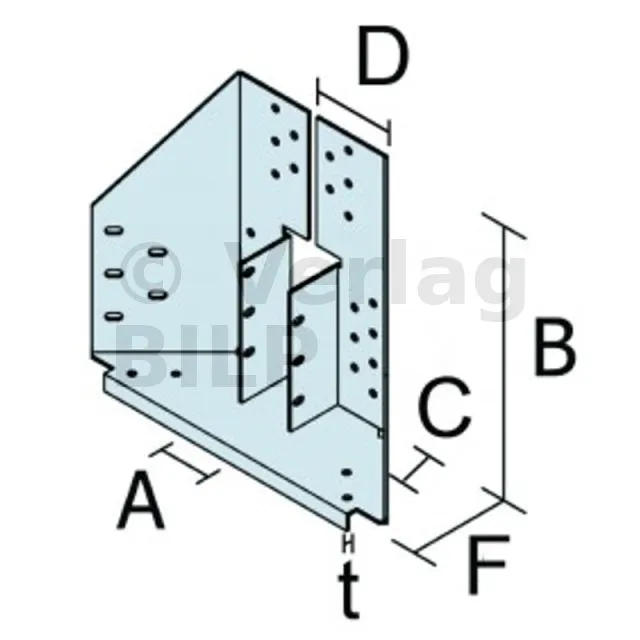

Abmessungen

Referenzen	Abmessungen [mm]						Bohrungen
	A	B	C	D	F	t	Hauptträger		Nebentrager
							Ø5	Ø13	Seitenwände		Boden
									Ø5	Ø5x7.5	Ø5
ETC434	140	145	80	225	100	1.5	24	4	6	8	10
ETC434D	140	145	80	185	100	1.5	20	4	6	8	10
ETC434G	140	145	80	185	100	1.5	20	4	6	8	10
ETC485R	195	145	110	279	90	2	24	4	12	-	31
ETC502	206	145	98	290	89	2	2	24	4	-	12
ETC835	355	240	110	481	143	3	40	4	14	-	33

Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥ 197mm

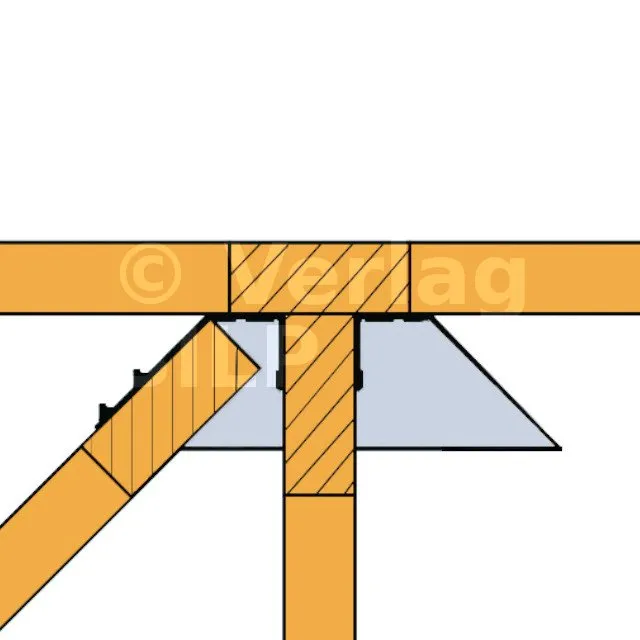

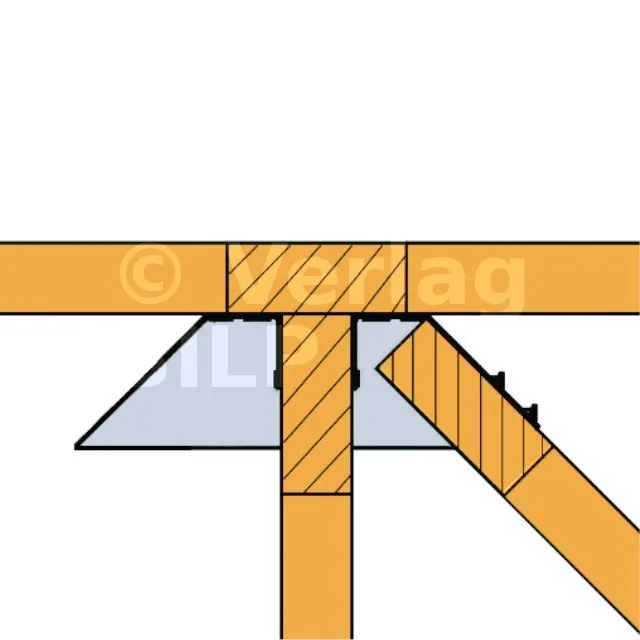

ETC485R Verbindungen 2 Elemente 1 Doppelgrat - 1 Stichsparren

Referenzen	Holzquerschnitte und Befestigungen							Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN]
	Hauptträger	Stichsparren			Grat			R1.k			R2.k
	CNA4,0x35	Anzahl der Lagen	Höhe min.	CNA4,0x35	Anzahl der Lagen	Höhe min.	CNA4,0x35	Stichsparren	Grat	Total	Stichsparren	Grat	Max.
ETC434	27 (27)	1	147	6 (6)	1 (2)	147	6 (7)	3 (4.2)	9 (12.6)	12 (16.8)	5.3 (5.3)	4.7 (5.7)	3.3 (3.3)
ETC485R	24	1	97	11	2	97	10	5.6	16.8	22.4	5.9	5.7	3.8
ETC502	27	1	97	4	1	97	6	4.6	9.3	23.2	1.2	5.6	4.4
ETC835	44	1	147	5	2	147	28	5.8	11.7	29.2	1.8	5.8	7.7

Die Werte für die Hebung werden wie folgt berechnet : R2,k=min(Stichsparren + 2*Grat ; Max).

Die Werte in () sind die Werte, die verwendet werden sollten, wenn der Grat doppelt ausgeführt wird.

Die Lastverteilung ist :

25 % auf dem Stichsparrenl, 75 % auf dem Grat für ETC434 und ETC485R.

20 % auf den Stichsparren, 40 % auf jeden Grat für ETC502 und ETC835.

Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥ 197mm

Referenzen	Holzquerschnitte und Befestigungen							Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN]
	Hauptträger	Stichsparren			Grat			R1,k			R2.k
	CNA4,0x35	Anzahl der Lagen	Höhe min.	CNA4,0x35	Anzahl der Lagen	Höhe min.	CNA4,0x35	Giebel	Grat	Total	Giebel	Grat	Max.
ETC502	25	1	97	4	1	97	6	6.6	4.9	16.4	1.2	5.6	4.4

Die Werte für die Hebung werden wie folgt berechnet: R2,k=min(Giebel + 2*Grat; Max).

Die Lastverteilung ist :

40 % auf den Stichsparren, 30 % auf jedem Grat für ETC502.

Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥147mm

Referenzen	Holzquerschnitte und Befestigungen							Charakteristische Merkmale - Hauptträger ≥ 147mm - Holz C24 [kN]
	Hauptträger	Stichsparren			Grat			R1,k			R2.k
	CNA4,0x35	Anzahl der Lagen	Höhe min.	CNA4,0x35	Anzahl der Lagen	Höhe min.	CNA4,0x35	Stichsparren	Grat	Total	Stichsparren	Grat	Max.
ETC502	23	1	97	4	1	97	6	5.8	4.3	14.4	1.2	5.6	3.3

Die Werte für die Hebung werden wie folgt berechnet: R2,k=min(Stichsparren + 2*Grat; Max).

Die Lastverteilung ist :

40% auf den Stichsparren, 30% auf jeden Grat für die ETC502.

Charakteristische Werte - Holz auf Holz - Hauptträger ≥ 97mm

Referenzen	Holzquerschnitte und Befestigungen							Charakteristische Merkmale - Hauptträger ≥ 97mm - Holz C24 [kN]
	Hauptträger	Stichsparren			Grat			R1,k			R2.k
	CNA4,0x35	Anzahl der Lagen	Höhe min.	CNA4,0x35	Anzahl der Lagen	Höhe min.	CNA4,0x35	Stichsparren	Grat	Total	Stichsparren	Grat	Max.
ETC502	15	1	97	4	1	97	6	4.5	3.4	11.4	1.2	5.6	3.3

Die absteigenden Werte werden wie folgt berechnet : R1,k=min (Stichsparren + 2*Grat; Total)
Die aufsteigenden Werte werden wie folgt berechnet : R2,k=min (Stichsparren + 2*Grat; Max)

Die Lastverteilung ist :

40 % auf dem Stichsparren, 30 % auf jedem Grat für ETC502.

40 % auf dem Stichsparren, 30 % auf jedem Grat für

Referenzen	Holzquerschnitte und Befestigungen							Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN]
	Hauptträger	Stichsparren			Grat			R1.k
	CNA4,0x35	Anzahl der Lagen	Höhe min.	CNA4,0x35	Anzahl der Lagen	Höhe min.	CNA4,0x35	Stichsparren	Grat	Total
ETC434D	40	1	147	4	1	147	16	3.3	6.6	16.5
ETC434G	40	1	147	4	1	147	16	3.3	6.6	16.5

In diesem Fall wird die Installation mit 1 ETC434G links von dem mittleren Stichsparren und 1 ETC434D rechts von der mittleren Stichsparren durchgeführt.
