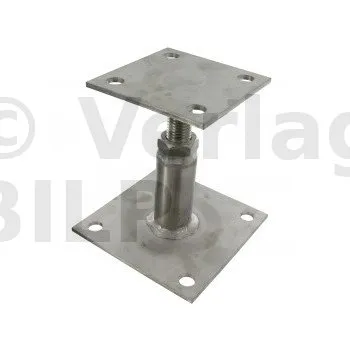

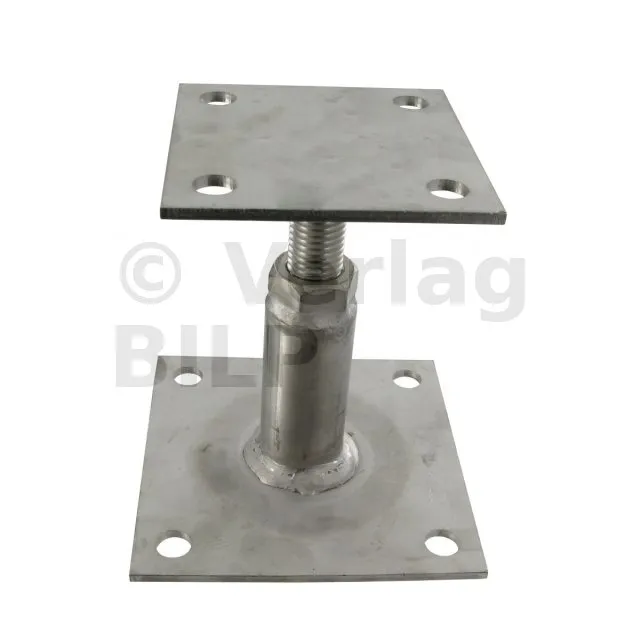

verstellbarer Stützenfuß aus EDELSTAHL - Réf. PPRIX
PPRIX-Stützenfüße sind höhenverstellbar. Sie sind einfach und schnell zu installieren und können vor Ort angepasst werden. Das Modell aus rostfreiem Stahl wird in korrosiven Atmosphären empfohlen.
-
ReferenzPPRIX
-
HerstellungFranzösisch
-
MaterialRostfreier Stahl 316L gemäß DIN 10088-2
-
MarkeSIMPSON Strong-Tie
-
Dicke4mm
-
Breite (A)100mm
-
Breite (B)100mm
-
Höhe (F)100 bis 160mm
-
Breite (D)130mm
-
Breite (E)130mm
-
Bohrungen der Kopfplatte4Ø12mm
-
Bohrungen der Bodenplatte4Ø12mm
-
Holz-/starre Stützenbefestigung - Träger-/starrer StützentypAuf Pfosten : 4Ø10mm - auf Beton : 4Ø10mm
-
Maximal zulässige Belastung in Druckrichtung2.02 Tonnen
Eigenschaften :
Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285
Stoff :
- Rostfreier Stahl 316L gemäß NF EN 10088-2
- Dicke 4 mm
Vorteile :
- Erfordert keine Bearbeitung,
- Vor Ort justierbar.
Anwendungen
Träger :
- Hauptträger : Massivholz, Brettschichtholz, Beton,
- Nebenträger : Massivholz, Verbundholz, Brettschichtholz.
Einsatzbereich :
- Markisenpfosten,
- Pergola,
- Veranda.

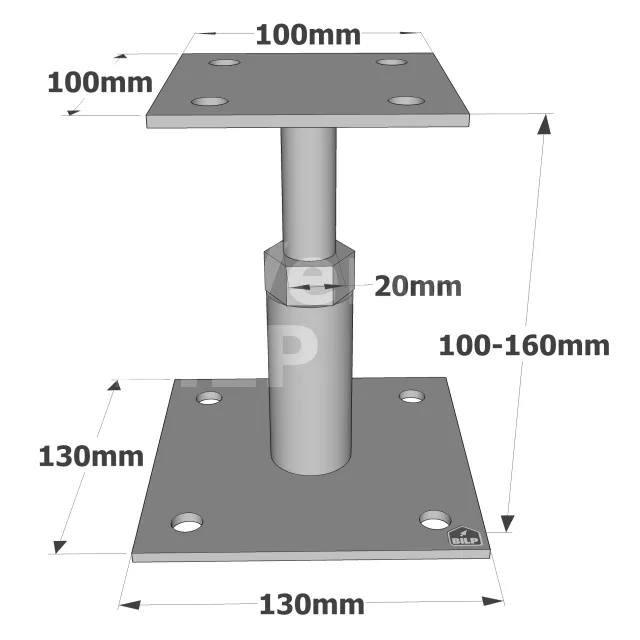

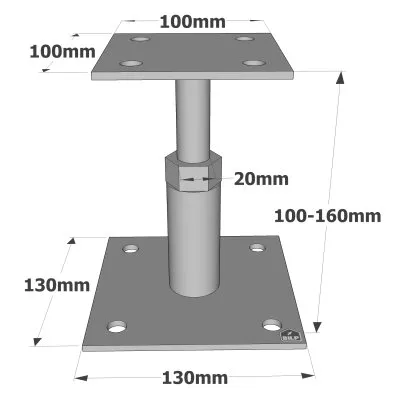

Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen hohe Platte | Bohrungen Bodenplatte | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | |
| PPRIX | 100 | 100 | 130 | 130 | 100 - 160 | 20 | 4 | 4 | 4 |
Charakteristische Werte - Holz auf Beton
| Referenzen | Befestigungen | Kennwerte - Holz C24 [kN] | |||
|---|---|---|---|---|---|
| Am Pfosten | Am Beton | R1,k | |||
| Menge | Typ | Menge | Typ | ||
| PPRIX | 4 | Ø10 | 4 | Ø10* | 36 / kmod^0.5 |
* Wählen Sie den richtigen Anker aus dem Simpson Strong-Tie-Ankerprogramm aus. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betontyp, Achsabstand und Randabständen zu wählen sind.
Vereinfachte charakteristische Werte - Holz auf Beton
| Referenzen | Befestigungen | Vereinfachte Kennwerte - Holz C24 [kN] | |||
|---|---|---|---|---|---|
| Auf Pfosten | Am Beton | R1,k** | |||
| Menge | Typ | Menge | Typ | ||
| PPRIX | 4 | Ø10 | 4 | Ø10* | 43 |
* Wählen Sie den richtigen Anker aus dem Simpson Strong-Tie-Ankerprogramm aus. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betontyp, Achsabstand und Randabständen zu wählen sind.
** Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer Annahme der Belastungsdauer und der Nutzungsklasse basieren (Mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Für andere Ladezeiten und Serviceklassen lesen Sie bitte ETE-07/0285.
Ausführung
Befestigungen
Auf Holzpfosten :
Am Beton :
- Mechanischer Dübel : Ankerdübel BOAX-II M10-92/10 A4,
- Chemische Verankerung : Harz AT-HP + Gewindestange LMAS M10-120/25 A4.
Verlegung
oberer Teil :
1. Setzen Sie den Pfosten in den Stützenfuß,
2. Befestigen Sie den Stützenfuß an dem Pfosten.
unterer Teil :
1. Befestigen Sie den Stützenfuß an dem Pfosten,
2. Bohren Sie die Stütze vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe,
3. Installieren Sie den Mast und schließen Sie die Bodenbefestigung mit Dichtungsmasse ab,
4. Der Stützenfuß kann auch zum Zeitpunkt des Gießens in den Beton eingebettet werden.
ACHTUNG : Pfosten mit einem maximalen Querschnitt von 200 x 200 mm.
