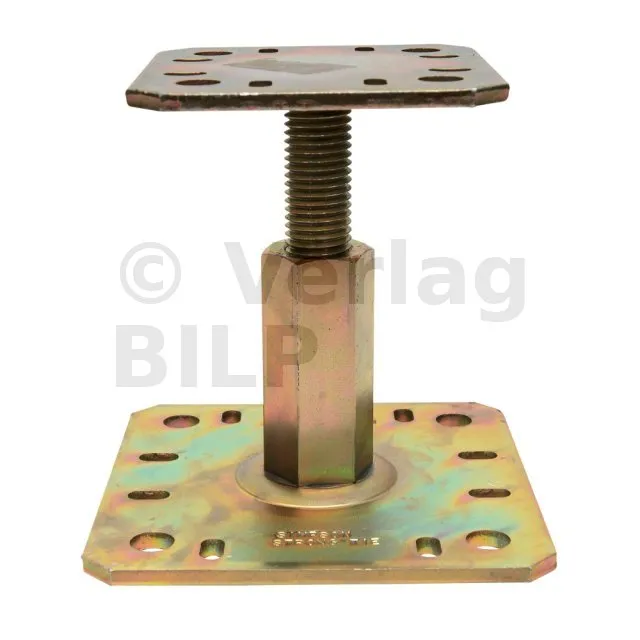

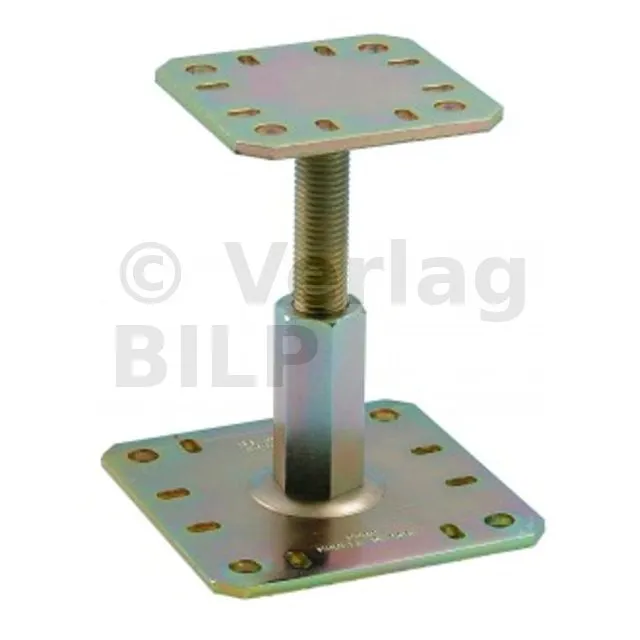

Unter Last verstellbarer Stützenfuß - Réf. PPRC

Die PPRC-Stützenfüße sind höhenverstellbar. Sie sind einfach und schnell zu installieren und können vor Ort verstellt werden, auch wenn die Stütze bereits an Ort und Stelle ist.

AUF LAGER
Sofortiger Versand verfügbar für 168 Einheiten verfügbar.
37€74
  inkl. MWST  / Pfostenträger

  • Referenz
    PPRC
  • Herstellung
    Französisch
  • Material
    Stahl S235 JR gemäß NF EN 10025,
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    5mm
  • Finish
    Irisierend gelb elektrogalvanisiert (ohne Chrom VI) gemäß NF EN ISO 2081,
  • Breite (A)
    100mm
  • Breite (B)
    100mm
  • Höhe (F)
    100 - 150mm
  • Breite (D)
    130mm
  • Breite (E)
    130mm
  • Durchmesser (G)
    30mm
  • Bohrungen der Kopfplatte
    4Ø12mm - 8Ø6x12mm
  • Bohrungen der Bodenplatte
    4Ø12mm - 8Ø6x12mm
  • Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp
    Auf Pfosten : 4Ø10mm - auf Beton : 4Ø10mm
  • Maximal zulässige Belastung in Druckrichtung
    2.87 Tonnen

Eigenschaften :

Technische Zulassungen : ETA-07/0285

Leistungserklärungen : DE-DoP-e07/0285

Material :

  • Stahl S235 JR gemäß DIN EN 10025,
  • Gelb irisierende elektrolytisch verzinkte Oberfläche (ohne Chrom VI) nach DIN EN ISO 2081,
  • Dicke : 5 mm.

Vorteile :

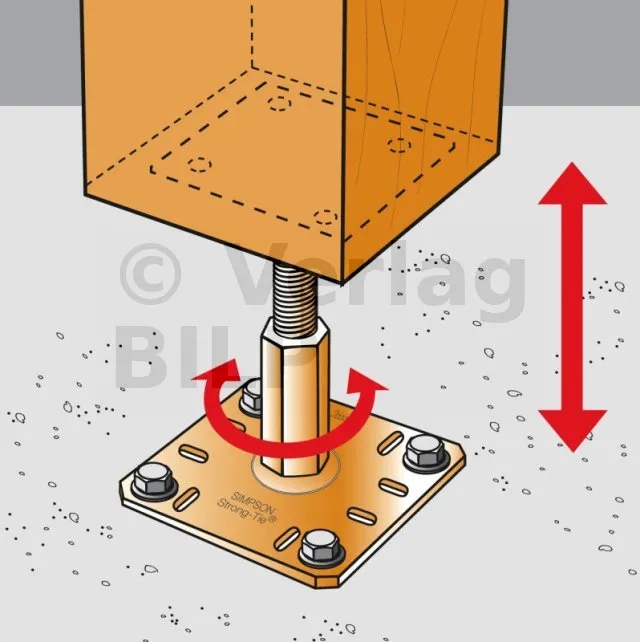

  • Kann nach der Installation eingestellt werden.
  • Erfordert keine Bearbeitung.

Anwendungen

Substrat :

  • Hauptträger : Massivholz, Brettschichtholz, Beton
  • Nebenträger : Massivholz, Verbundholz, Brettschichtholz

Anwendungsbereich

  • Markisenpfosten
  • Pergola
  • Veranda

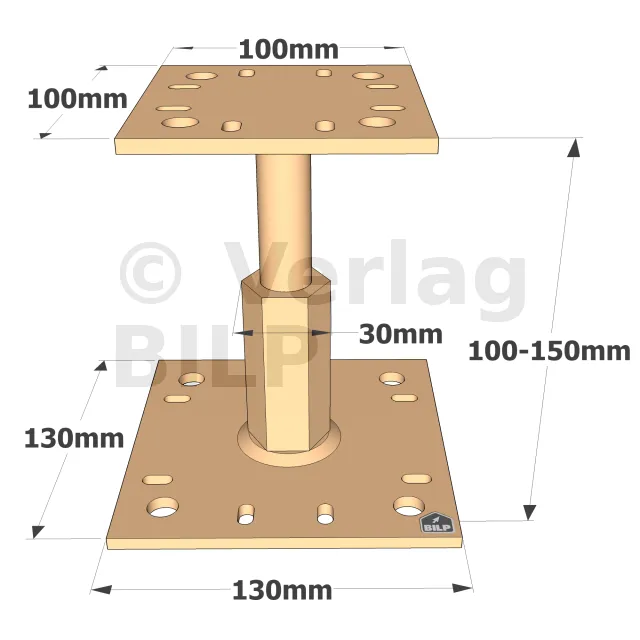

Abmessungen
ArtikelAbmessungen [mm]Löcher in der oberer PlatteLöcher in der Fußplatte
A B D E F G t Ø12[mm] Ø6x12[mm] Ø12[mm] Ø6x12[mm]
PPRC 100 100 130 130 100-150 30 5 4 8 4 8

Charackteristische Werte - Holz an Beton

ReferenzenBefestigungenCharackteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k
Menge Typ Menge Typ
PPRC 4 Ø10 4 Ø10* 51,1/kmod^0,5

* Bitte beachten Sie das Simpson Strong-Tie Ankersortiment, um den passenden Anker auszuwählen. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen zu wählen sind.

Vereinfachte charakteristische Werte - Holz auf Beton

ArtikelBefestigungenVereinfachte charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k**
Menge Typ Menge Typ
PPRC 4 Ø10 4 Ø10* 61

* Beachten Sie das Simpson Strong-Tie Ankersortiment, um den passenden Anker auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen zu wählen sind.

** Die in der obigen Tabelle angegebenen Kennwerte sind vereinfachte Werte, die auf einer Annahme von Belastungsdauer und Betriebsklasse basieren (Mittelfristige Belastung und Betriebsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Leistungsklassen finden Sie in ETE-07/0285.

Installation

Befestigungen

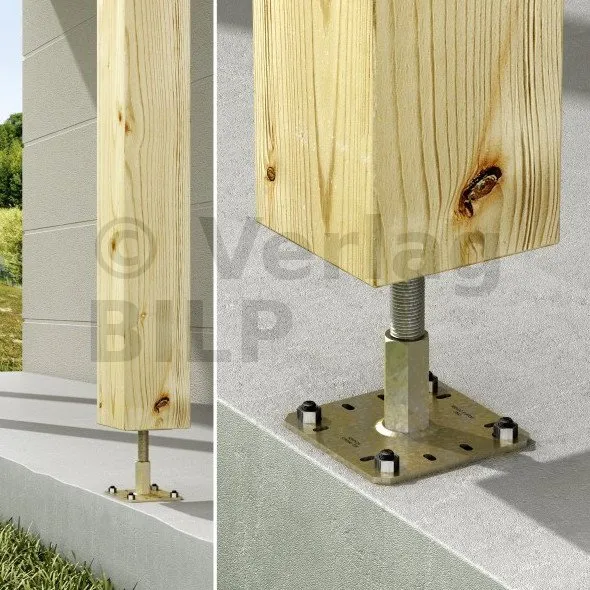

Auf Holzpfosten :

Auf Beton :

Installation

Oberer Teil :
1. Legen Sie die obere Platte des Pfostenträgers unter den Pfosten,
2. Befestigen Sie diese Platte mit Sechskant-Holzschrauben LAG am Pfosten (Vorbohren erforderlich).

Unterer Teil :
1. Positionieren Sie den Pfosten vertikal in der Struktur,
2. Identifizieren Sie die Position der Bodenanker auf der Stütze,
3. Bohren Sie die Stütze vertikal mit dem empfohlenen Durchmesser und der empfohlenen Tiefe für die ausgewählten Befestigungselemente,
4. Befestigen Sie die Bodenplatte mit geeigneten Dübeln auf dem Boden.
