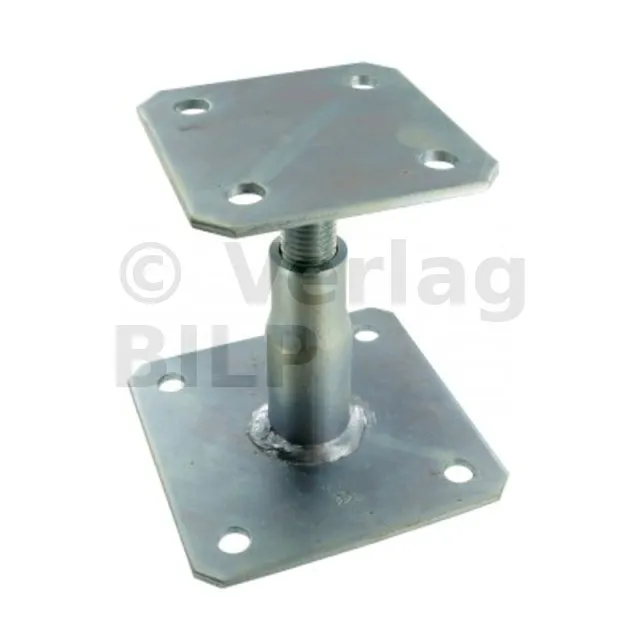

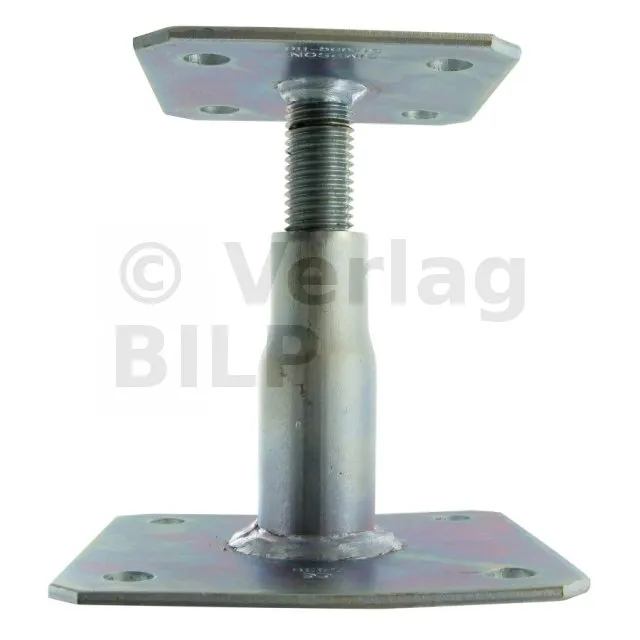

verstellbare Stützenfüße - Réf. APB100/150

Dieses Modell des Stützenfußes ist höhenverstellbar. Es ist einfach und schnell zu verlegen und kann vor Ort angepasst werden.

AUF LAGER
Sofortiger Versand verfügbar für 83 Einheiten verfügbar.
25€03
  inkl. MWST  / Pfostenträger

  • Referenz
    APB100/150
  • Herstellung
    Französisch
  • Material
    Stahl S235JR gemäß EN 10025
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    4mm
  • Finish
    Weiße galvanisch verzinkte Oberfläche gemäß ISO 2081

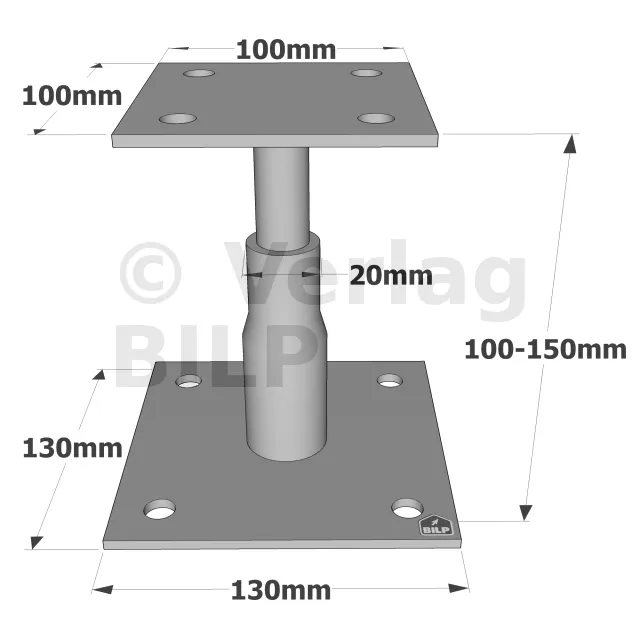

  • Breite (A)
    100mm
  • Breite (B)
    100mm
  • Höhe (F)
    100 bis 150mm
  • Breite (D)
    130mm
  • Breite (E)
    130mm
  • Durchmesser (G)
    20mm
  • EAN Code
    3523140692708
  • Bohrungen der Kopfplatte
    4Ø12mm
  • Bohrungen der Bodenplatte
    4Ø12mm
  • Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp
    Auf Pfosten : 4Ø10mm - auf Beton : 4Ø10mm
  • Maximal zulässige Belastung in Druckrichtung
    3.26 Tonnen

Technische Zulassungen: ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285

Stoff :

  • Stahl S235 JR gemäß NF EN 10025,
  • Weiße galvanisch verzinkte Oberfläche gemäß ISO 2081,
  • Dicke: 4 mm

Vorteile :

  • Erfordert keine Bearbeitung,
  • Vor Ort anpassbar.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Brettschichtholz, Beton
  • Nebenträg : Massivholz, Verbundholz, Brettschichtholz.

Verwevdungsbereich :

  • Vorzeltstützen,
  • Pergola, Terrasse,
  • Veranda.

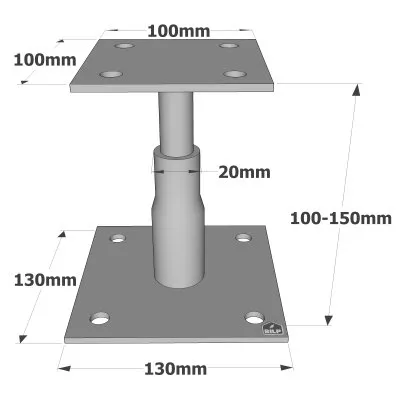

Abmessungen und charakteristische Werte

ReferenzenAbmessungen [mm]Bohren der oberen PlatteBohren der unteren Platte
A B D E F G t Ø12 Ø12
APB100/150 100 100 130 130 100-150 20 4 4 4

Charakteristische Werte - Holz auf Beton

ReferenzenBefestigungenCharakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1,k R1,k*
Menge Typ Menge Typ
APB100/150 4 Ø10 4 Ø10** 58/kmod^0,5 69.3

* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer Annahme der Belastungsdauer und der Betriebsklasse basieren (mittelfristige Belastung und Betriebsklasse 3, kmod = 0,7 nach EC5 (EN1995)).Andere Belastungsdauer und Betriebsklasse finden Sie unter ETE-07/0285.

** Wählen Sie den richtigen Anker aus dem Simpson Strong-Tie-Ankerprogramm aus. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen zu wählen sind.

Ausführung

Befestigungen

Auf Holzpfosten :

Auf Beton :

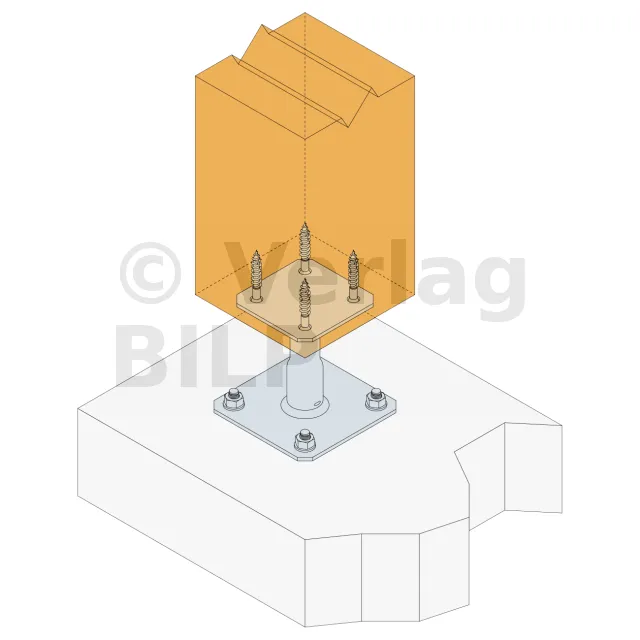

Verlegung

oberer Teil :
1. Platzieren Sie die obere Platte des Stützenfußes unter dem Pfosten,
2. Befestigen Sie diese Platte am Pfosten mit LAG-Sechskant-Holzschrauben (Vorbohren erforderlich)

unterer Teil :
1. den Pfosten vertikal in der Struktur positionieren,
2. Identifizieren Sie die Position der Bodenanker auf dem Träger,
3. Bohren Sie die Halterung vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe für die ausgewählten Befestigungselemente,
4. Befestigen Sie die Grundplatte mit geeigneten Ankern am Boden.

ACHTUNG : Für die Verlegung dieses Stützenfußes wird ein maximaler Holzquerschnitt von 200 x 200 mm empfohlen.
