Wie kann man die Verbindung mit einem Pool herstellen ?

Bruno

Eine Holzterrasse direkt am Pool ist eine besondere Schwierigkeit. Tatsächlich sind die die Dielen tragenden Tragbalken verdeckt und es ist sehr schwierig, die Dielen direkt an den Betonkanten zu befestigen. Darüber hinaus ist das Vorhandensein eines Einhängeprofils für die Folie eine zusätzliche Belästigung, die berücksichtigt werden muss.
Hier sind verschiedene Techniken zur Befestigung von Dielen an den Rändern eines Pools.

Hier ist ein kostenloser Auszug aus der Bauanleitung :

Lösung 1 : direkte Befestigung am Beton

Diese Lösung ist möglich, wenn man den Einfluss der durch die Struktur erzeugten Dicke so gering wie möglich halten möchte. Sie besteht aus der direkten Befestigung der Dielen am Beton. Die Befestigung von Holzdielen auf dem Beton ist ein sehr schwieriger Vorgang, da Beton ein hartes Material ist, auf dem man nicht genau bohren kann. Tatsächlich führen die Härteunterschiede innerhalb des Betons, bedingt durch die Mischung aus Zement und Zuschlagstoffen, dazu, dass der Bohrer von seiner ursprünglichen Flugbahn abweicht. Außerdem kann das Bohren von Löchern am Rand der Beckenwand schwierig sein, da Beton dazu neigt, zu zersplittern. Aus diesen Gründen sollte diese Technik nur dann angewendet werden, wenn nur der Beckenrand, das heißt die Beckenwand, betoniert ist. Wenn das Becken von einer Betonplatte umgeben ist, sollten Unterzugbalken als Auflage für die Dielen verwendet werden. In diesem Fall ist Lösung 2 vorzuziehen (siehe weiter).

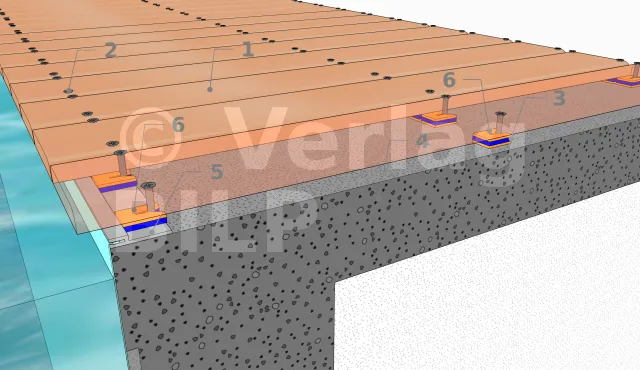

direkte Verlegung auf Beton : Perspektivansicht

Die Dielen sind auf der gesamten Länge am Beton befestigt. Wegen der schwierigen Umsetzung wird von dieser Regelung dringend abgeraten.

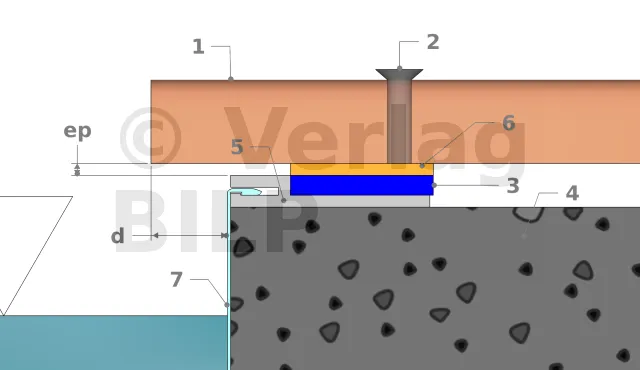

direkte Verlegung auf Beton : Querschnittsansicht

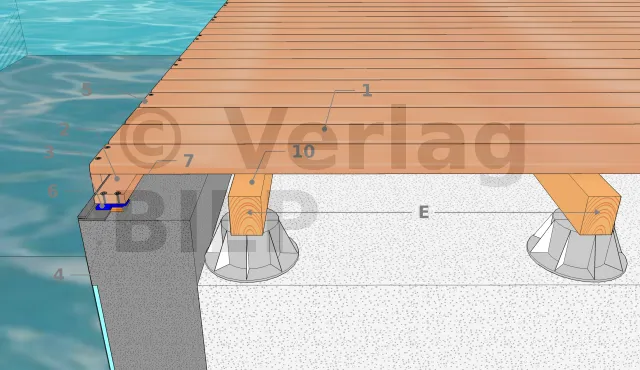

Nur die Kanten

Nur die Dielenkanten werden am Beton befestigt.


Bildunterschriften :

  • 1 : Terrassendiele
  • 2 : Dielenbefestigungsschrauben
  • 3 : Profildicken-Ausgleichsplatte
  • 4 : Betonplatte
  • 5 : Profil der Poolfolie 7
  • 6 : Erhöhungskeil(e) mit einer Dicke, so dass die Unterseite der Diele das Profil nicht berühren darf 2
  • 7 : Poolfolie


Welche Methode wird angewendet, um Beton präzise zu bohren ?
Das Prinzip besteht darin, die Löcher in den dünnen Terrassendielen als Führung für den Betonbohrer zu nutzen. Das bedeutet, dass die vorgebohrten Löcher in den Dielen zuerst gebohrt werden müssen und dass die Dielen so befestigt werden müssen, dass sie sich beim Bohren des Betons nicht bewegen.

  • 1 : Befestigung der Dielen, außer natürlich dort, wo man sie im Beton befestigen muss.
  • 2 : Bohren von Vorbohrungen in den Dielen.
  • 3 : Bohren von Beton durch die Vorbohrungen in den Dielen. Es ist notwendig, mit einem kleinen Bohrer zu bohren, dessen Durchmesser etwas kleiner ist als der Durchmesser der Vorbohrungen. Es ist nicht notwendig, bis zur vollen Tiefe zu bohren, da es sich nur um eine Vorbohrung des Betons über 1 bis 2 cm handelt.
  • 4 : Demontieren Sie alle betroffenen Dielen. Legen Sie sie geordnet beiseite, da sie später in der gleichen Reihenfolge neu positioniert werden müssen.

Ab dieser Stufe wird empfohlen, Diele für Diele vorzugehen.

  • 5 : Vervollständigen Sie das Bohren des Betons mit einem Bohrer des gleichen Durchmessers, wie er für den Ankerdübel empfohlen wird.
  • 6 : Abstauben und Dübel eintreiben. Es werden die "Steigeisen"-Dübel empfohlen.
  • 7 : Bringen Sie die Diele wieder in Position.
  • 8 : Platzieren Sie die Schrauben, die die Dübel durchstoßen sollen. Schauen Sie genau zur Seite und überprüfen Sie, ob die Schraube auf dem Dübel zentriert ist. Ziehen Sie die Schrauben an.
  • 9 : Ziehen Sie die anderen Schrauben, das heißt die in den Holzauflagen, fest.
  • 10 : Gehen Sie zur nächsten Diele.


Sie sehen also, diese Methode erfordert eine Menge Arbeit. Daher ist die folgende Lösung vorzuziehen.

Lösung 2 : Vorläufige Montage einer Holzunterlage auf Beton

Um die Befestigung der Terrassendielen zu erleichtern, wird vorher eine Holzunterlage, entweder Standardunterzugbalken oder Holzterrassen, zur Begrenzung der Höhe angebracht. Die Dielen können auch in Längsrichtung halbiert werden, um mit der gleichen Menge an Dielen mehr Unterstützung zu erhalten.
Die Unterzugbalken ruhen auf Kunststoffkeilen, um die Höhe des Linerprofils auszugleichen und die Entwässerung zu verbessern.

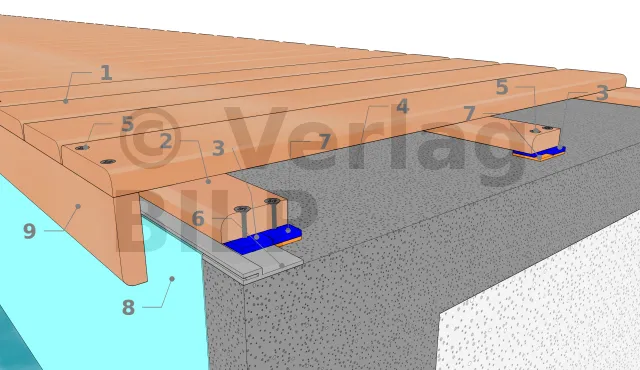

Verlegung auf Halbdielen : Ansicht

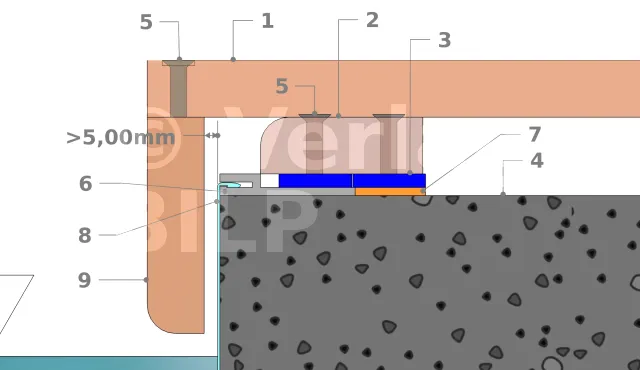

Verlegung auf Halbdielen : Querschnittsansicht


Bildunterschriften :

  • 1 : Terrassendiele
  • 2 : Halbdiele oder Unterzugbalken
  • 3 : Erhöhungskeil, ungefähr 5mm
  • 4 : Betonplatte
  • 5 : Befestigungsschrauben der Abdeckleiste 9
  • 6 : Einhängeprofil der Poolfolie 8
  • 7 : Ausgleichplatte, Dicke gleich der Profildicke 6
  • 8 : Poolfolie
  • 9 : Abdeckleiste (optional)

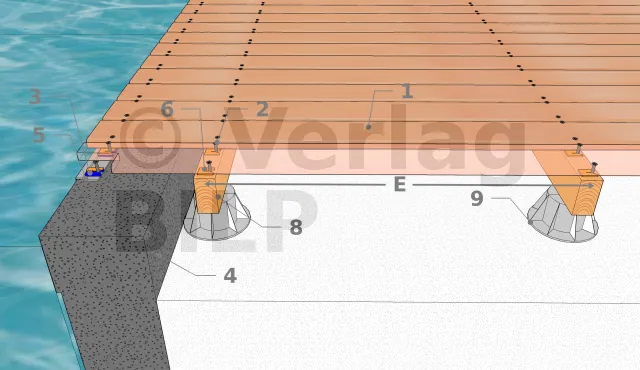

Beispiel mit Verlegung auf verstellbaren Kunststoffsockeln

Wenn die Höhe es erlaubt, ist es vorzuziehen, die Dielen auf Unterzugbalken oder Balken zu befestigen.

Wie verdeckt man die Holzunterlage und das Profil ?

Bei der Montage einer Holzterrasse um einen Swimmingpool besteht die größte Herausforderung darin, die Unterzugbalken und das Einhängeprofil der Poolfolie zu verbergen. In Lösung 1 haben wir gesehen, dass wir die visuelle Wirkung des letzteren reduzieren können, aber wir können dies nie ganz erreichen.
Die Lösung besteht darin, eine Abdeckleiste direkt unter die Dielen zu legen. Diese Augenbinde besteht aus einer Diele, die entsprechend ihrer Länge in zwei Hälften geschnitten ist. Die abgerundete oder abgeschrägte Seite wird nach unten gelegt.
Diese Leiste wird von oben durch die Terrassendielen befestigt. Es wird nur ein Befestigungspunkt alle 3 oder 4 Dielen benötigt. Diese Leiste kann aber auch zum Ausrichten der Dielenenden und zur Begrenzung der Fliesen am Ende der Diele verwendet werden. Wenn Sie diese Vorteile nutzen wollen, verwenden Sie zwei Schrauben pro Dielenende. Aber in diesem Fall ist die optische Wirkung besonders groß, denn man darf nicht vergessen, dass die Befestigungsschrauben im Balken nicht sehr weit entfernt sind. Das sind 4 Schrauben auf engem Raum. Es liegt bei Ihnen.

Ein einziger Befestigungspunkt

alle 4 Dielen für diese Leiste. Sie können aber auch 2 Punkte pro Diele setzen. Aber man sieht auf diesem Bild, dass die beiden anderen Befestigungspunkte am Unterzugbalken nicht sehr weit entfernt sind.


In einer 45°-Eckausführung

Mit dieser Technik kann eine 45- oder 90°-Eckausführung erreicht werden. Aber nicht in der Rundung.

Perfekte Abdeckung des Profils und der Holzstützen
Gesamterschinung

Aus einigen Metern Entfernung bleibt die Abdeckleiste unbemerkt.


Handlung der Ecken

Wenn eine Poolfolie verwendet wird, ist eine 90°-Behandlung des Beckenwinkels nicht die[...]
