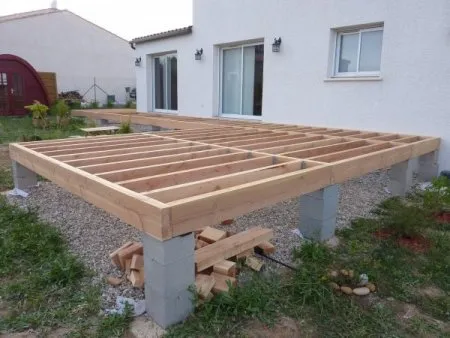

Beispiele für Terrassen Unterzugbalken

Die Anleitung: 14.9 €

Weitere Informationen

Inhaltverzeichnis der Anleitung

Band 1 : Planen und zeichnen Sie Ihr Projekt

Über Holzterrasse

Erstellen des grundlegenden Terrassenplans

Vorgehensweisen und Organisation

Pflege

Band 2 : Materialeigenschaften und Materialauswahl

Die Tropenhölzer

Europäische Laubhölzer

Nicht behandelte Nadelhölzer

Behandelte Hölzer

Die Wahl des Befestigungssystems

Unsichtbare Befestigungen

Band 3 : Die Konstruktion

Die Abmessungen der Bauteile (für alle Konstruktionsarten)

Die Verlegung auf Bodenplatten

Die Verlegung auf Kunststoffsockeln

Die Verlegung auf verstellbaren Kunststoffsockeln

Die Verlegung auf gemauerten Sockeln (aus Beton)

Die Verlegung auf Gehwegplatte

Die ebenerdige Verlegung

Die Verlegung auf Unterzugbalken

Terrassen auf Ständerwerk

Beispiele für eine Terrasse auf Ständerwerk

Band 4 : Ausführung und Ausstattung

Abschlusskanten

Öffnungen

Zugangsklappen

Ausführung (alle Terrassenarten)

Verlegung der Dielen

Ihr Kommentar

Reduire au maximum le nbre de plots
MILES Jacques 9. September 2019 01:12 2019-09-09 01:12:03|date_iso
Bonjour Sur la photo qui illustre la rubrique "exemples de terrasses sur poutres porteuses" on voit une terrasse avec une structure intéressante avec un nbre de plots limités. Vous ne l’évoquez pas dans vos exemples seuls sont expliquées des structures double avec un nbre conséquents de plots. Un charpentier m’avait fait un devis et plan ( non détaillé) avec 7 plots béton pour une terrasse de 40m², peut être avec ce type de structure. Merci
- Reduire au maximum le nbre de plots Bruno 9. September 2019 12:28 2019-09-09 12:28:59|date_iso

  Bonjour Jacques

  Vous avez raison, la méthode de calcul manque de quelques exemples chiffrés. J’ai demandé à mon collaborateur Yvan d’ajouter ces exemples chiffrés et il vous les indiquera prochainement à la suite de ce fil de discussion.

  Reduire au maximum le nbre de plots Yvan 14. Oktober 2019 08:43 2019-10-14 08:43:44|date_iso

  Bonjour Mr Jacques, nous avons ajouté des exemples concrets de calcul à la fin de l’article sur la méthode de calcul : https://www.terrasse-bois.info/guide-construction-terrasse-bois/structures/poutres-porteuses/methode-de-calcul?var_mode=calcul. Nous venons de terminer les deux exemples suivants mais nous en ajouterons encore : une terrasse rectangulaire : https://www.terrasse-bois.info/plans-terrasse-bois/poutres-porteuses/rectangle , une terrasse en forme de L : https://www.terrasse-bois.info/plans-terrasse-bois/poutres-porteuses/forme-L .
pose platelage sur ossature
DAVID 1. Dezember 2018 11:34 2018-12-01 11:34:24|date_iso
bonjour
je voudrais savoir si il est préférable de fixer les lames exotique sur une structure en pin sylvestre classe 4 ou poser des lambourde avant.Pour info:si utilisation de lambourdes alors c’elle-ci seront perpendiculaire a la structure et qu’au final le platelage serra dans le meme sens que la structure.
merci
- pose platelage sur ossature Bruno 1. Dezember 2018 15:13 2018-12-01 15:13:52|date_iso

  Bonjour David

  Il me semble avoir déjà répondu à votre question dans le sujet précédent ? ou alors je n’ai pas compris votre question ?

  pose platelage sur ossature DAVID 2. Dezember 2018 12:46 2018-12-02 12:46:35|date_iso

  bonjour
  oui merci ,on se pose souvent trop de questions...
Peut-on marier différentes essences en structure ?
DAVID 18. November 2018 12:41 2018-11-18 12:41:15|date_iso
Bonjour
tout d’abord merci et bravo pour votre guide.
j’ai une question sur mon projet qui est le suivant:
terrasse environ (6x6 ml) plus un retour .total 55m2
structure en bastaing et madrier (massif abouté) pin sylvestre traiter cl4.
doublage lambourdes exotique BADI ou WALLABA 40x60
Cette structure serra coté maison sur poutre murallière
en son milieux(a3m) sur poutre porteuse qui elle même sur plot béton
et sur l’autre extrémité poser sur le haut d’un mure de soutènement, je pense mètre des plots plastique.
platelage en cumaru 20x140x3000mm
je suis situer entre le Rhône et la Loire pour info
je pense mettre des cales pour séparer les bois afin de minimiser les contacts.
les questions :

1) puis je marier les deux essences:pin sylvestre et exotique sans risque ou autre problèmes qui m’échapperaient ?
2) si non un platelage en retifier ou pin du nord,
3) si non j’ai une alternative qui est de passer ma structure en HEB ou IPN traitement galva bien sûr. PROBLEME?
En fait mes interrogations sont sur la réaction que peuvent avoir deux matériaux différentes assembler l’un a l’autre.
merci
- Peut-on marier différentes essences en structure ? Bruno 18. November 2018 15:39 2018-11-18 15:39:00|date_iso

  Bonjour David

  Il se dit qu’il ne faut pas marier les essences résineux/exotiques au niveau des lames et de la structure. C’est une "interdiction" qui est souvent énoncée par certains professionnels, et même reprise au niveau du DTU.
  De mon côté, je n’ai jamais constaté de problème dans la pratique.
  Et d’un point de vue mécanique, je ne vois pas où est le problème ; d’autant que les lames sont perpendiculaires à la structure. Que cela bouge de façon différente entre le résineux et l’exotique, de toute façon cela "bouge" dans des sens différents.
  Jamais personne n’a jamais réussi à m’expliquer la raison de cette "interdiction".

  Mais votre question porte sur un mixte résineux/exotique au niveau de la structure. Là encore, c’est la même problèmatique. Cela ne pose pas de problème mécanique, selon moi.

  Le seul truc important, c’est de bien soigner les points de fixation ; que cela soit pour les lames ou pour la structure. Par exemple en adoptant adoptant de la visserie/boulonnerie de fort diamètre, en inox si possible, avec des profondeurs d’ancrage importante.
  Par exemple, pour fixer vos lambourdes sur poutres, prenez des vis de renforcement type CombiConnect en diamètre 8,5 avec une profondeur d’ancrage d’au moins 70mm.

  Sens platelage et sense poutres structure ? DAVID 29. November 2018 12:45 2018-11-29 12:45:05|date_iso

  Bonjour
  Je vous remerci pour votre réponse et je vais vous apporter une précision sur la structure:
  Vous me dite que mon platelage serra perpendiculaire a mes poutres,hors ce n’est pas le cas car se sont les lambourdes qui le serront et mes lames en exotique elle serront dans le meme sense que mes poutres de structure.voila je tenais a vous informer car si il y a défaut de conception dans ce cas la,alors voudriez vous m’en donner les raisons s’il vous plai.
  Merci
Comment éviter de s’accrocher à la façade ?
Patrice 23. Juli 2018 23:06 2018-07-23 23:06:50|date_iso
Bonjour,
j’envisage de réaliser une terrasse sur poutre porteuse.
j’aimerai éviter d’utiliser une poutre muralière ou des sabot, je veux éviter de fixer sur la façade, y a t’il une autre solution?
Merci.
Bonne soirée
- Comment éviter de s’accrocher à la façade ? Bruno 25. Juli 2018 17:55 2018-07-25 17:55:13|date_iso

  Bonjour

  C’est tout à fait possible. Contre la façade, une poutre reposant sur poteaux mais non fixée à la façade.

  Comment éviter de s’accrocher à la façade ? Patrice 29. Juli 2018 18:49 2018-07-29 18:49:29|date_iso

  Bonsoir
  Merci. lorsque vous dite des poteaux, ce sont des plots bétons ou autre chose?
  Cordialement.

  Comment éviter de s’accrocher à la façade ? Bruno 29. Juli 2018 21:04 2018-07-29 21:04:29|date_iso

  Ce sont des poteaux en bois, reposant sur des plots béton.
Vis fixation structure sur plots béton
Serge 8. November 2017 11:12 2017-11-08 11:12:32|date_iso
Bonjour,

Je vais poser ma terrasse sur une structure posée sur des plots Béton.

Ce sont des madriers de 70x220 avec des équerres de 105x105.
Que recommandez vous comme vis ? des Vis Béton proposés dans la boutique feront l’affaire ?

Je suis gêné par la hauteur des boulons des tirefond, c’est la raison pour laquelle je préfère des vis.
- Vis fixation structure Bruno 8. November 2017 12:32 2017-11-08 12:32:48|date_iso

  Bonjour Serge

  OUI les vis d’ancrage béton sont idéales pour cela. Si vous désirez limiter au maximum la hauteur de la tête, alors prenez des vis d’ancrage béton à tête pour rail de montage. Le diamètre 50 fera l’affaire à merveille.
Dimension solive et largeur de sabot
Serge 20. Oktober 2017 14:12 2017-10-20 14:12:18|date_iso
Bonjour,

J’ai des solive 70 x 145 en Cl4. Puis je prendre des sabots de charpente en 70 mm de large ou est ce trop juste ?
- Dimension solive et largeur de sabot Bruno 20. Oktober 2017 14:42 2017-10-20 14:42:45|date_iso

  Bonjour Serge

  Les sabots présentent une certaine élasticité et les solives devraient rentrer. Si cela n’est pas le cas, un petit coup de râpe à bois., cela ne demande pas de trop gros efforts.
Structure autour de poteaux bois maison
Frederic 17. August 2016 10:59 2016-08-17 10:59:28|date_iso
Bonjour Bruno, le dimensionnement de ma structure fait que mes poutres porteuses et mes lambourdes tombent en face d’un poteau de construction ( porche maison ).
Comment dois-je construire la structure porteuse autour de cet obstacle?

La solution ci-dessous est-elle envisageable ?

Décalage d’une poutre porteuse afin d’éviter le poteau.
Ajout de 2 lambourdes afin de pouvoir re-prendre l’entraxe initiale et pouvoir fixer les lames autour de poteaux.
D’avance merci
Frédéric
- Structure autour de poteaux bois maison Bruno 17. August 2016 11:45 2016-08-17 11:45:02|date_iso

  Bonjour Frédéric

  Oui c’est très bien comme cela. Mais pensez à mettre des cales plastique entre les poutres et le poteau.

  Structure autour de poteaux bois maison Frederic 17. August 2016 11:49 2016-08-17 11:49:49|date_iso

  Merci pour cette réponse rapide Bruno.
  J’ai effectivement prévu un jeu de 5mm autour du poteau. ( non visible sur cette vue ).
Faut-il absolument respecter la portée maximum ?
Yann 16. März 2016 13:33 2016-03-16 13:33:48|date_iso
Bonjour Bruno
Question sur la portée des solives.
Lames de 28x145 avec E=50cm
Solives de sections 45x145 porte max 195cm calcule avec vostre site.
Ma question puis je mettre une porte de de 200 au lieu de 195. Ou prconisez vous de partir impérativement sur une section plus importante.
Merci de votre réponse
Cdt
- Faut-il absolument respecter la portée maximum ? Bruno 22. März 2016 11:16 2016-03-22 11:16:05|date_iso

  Bonjour Yann

  Si cela vous arrange, vous pouvez prendre 200. Votre structure sera un peu plus souple, c’est tout.
Quelle fondation pour une terrasse autour d’une piscine située dans une pente ?
Sebastien 30. Januar 2016 11:33 2016-01-30 11:33:13|date_iso
Bonjour, je souhaite faire une terrasse de 130m carré en intégrant une piscine hors sol car mon terrain est en pente. En effet j ai un dénivelé d un côté de ma maison d environ 1,5m, et je me pose la question de savoir sur quel type de fondation je vais partir.
Pouvez vous me renseigner.
Merci
- Quelle fondation pour une terrasse autour d’une piscine située dans une pente ? Bruno 30. Januar 2016 18:19 2016-01-30 18:19:57|date_iso

  Bonjour Sébastien
  Pour votre terrasse, il me semble que vous utiliserez une structure sur poutres porteuses, n’est-ce pas ?
  Dans ce cas, il faut des plots béton descendant jusqu’à une profondeur suffisante. "suffisante" signifie qu’il faut aller jusqu’au "bon sol", c’est-à-dire la couche stable et hors-gel. Si vous êtes sur un sol argileux, cela peut être très profond. Sur un sol rocailleux, cela affleure.

  Je ne peux pas répondre pour la piscine car il faudrait faire une étude sol + étude béton.
  Pour ma piscine perso, j’étais dans le même cas de figure, de plus avec une partie en remblai. J’ai réalisé une dalle béton avec un plan de féraillage très costaud et des pieux de fondation répartis judicieusement. Je ne vous donne pas un conseil mais juste ce que j’ai fait pour ma piscine.
Avantages/inconvénients d’une structure porteuse
henry 22. Januar 2016 13:21 2016-01-22 13:21:38|date_iso
bonjour,
j’aurais aimer savoir si quelqu’un aurait pu me renseigner sur les avantages et inconvénients d’une structure porteuse en bois pour une terrasse a l’etage?
merci d’avance!
- Avantages/inconvénients d’une structure porteuse Bruno 23. Januar 2016 19:35 2016-01-23 19:35:13|date_iso

  Bonjour Henry

  Votre question est étrange. Ou du moins, je ne cerne pas votre problématique.

  Avantages/inconvénients par rapport à quoi ?
