Winkelverstellbarer Verbinder - Réf. ACI100/80

AUF LAGER
Sofortiger Versand verfügbar für 10 Einheiten verfügbar.
17€51
  inkl. MWST  / Balkenträger

  • Referenz
    ACI100/80
  • Dicke
    2mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Breite (A)
    100mm
  • Tiefe (C)
    109.7mm
  • Höhe (B)
    80mm
  • Breite (D)
    41.7mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    18
  • Bohrungen auf dem Nebenträger Ø5 [mm]
    4
  • HOLZ/HOLZ-Befestigung - Totalvernagelung
    Hauptträger : 14 CNA4,0x35 ; Nebenträger : 2 - 4 CNA4,0x35
  • Befestigung an BETON oder STAHL
    Hauptträger : 2Ø12 ; Nebenträger : 2 - 4 CNA
  • Tiefe (F)
    111.7mm
  • Bohrungen auf dem Hauptträger Ø14 [mm]
    3

Winkelverstellbarer Verbinder

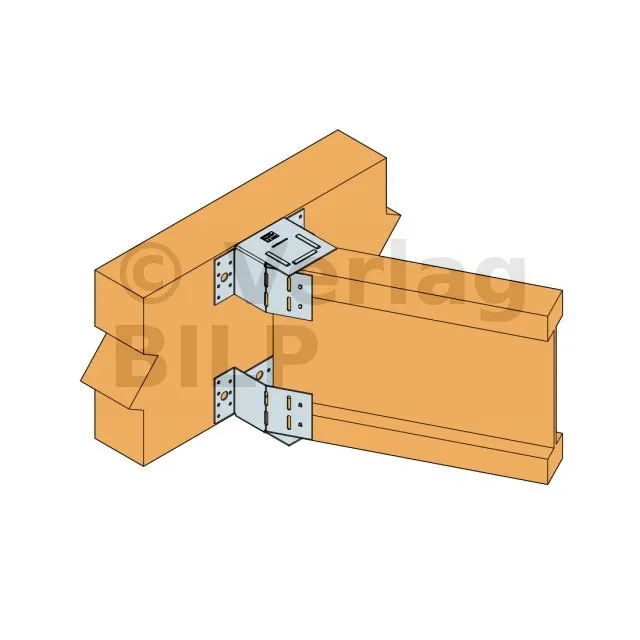

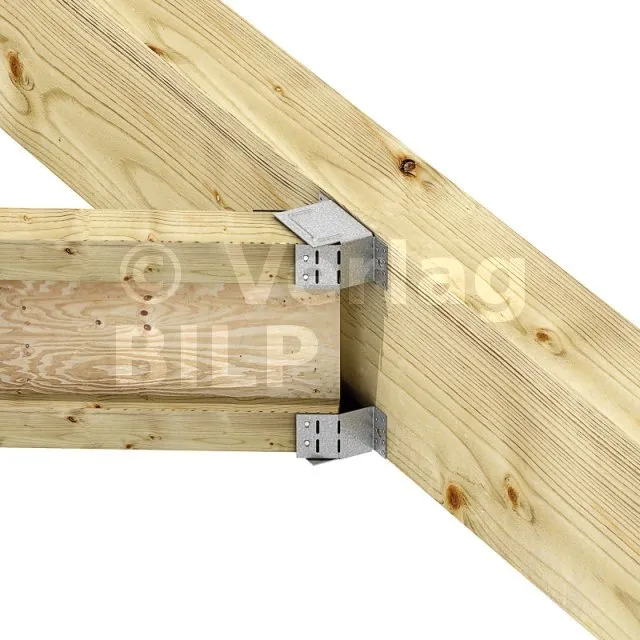

Die verstellbaren ACI-Verbinder ermöglichen eine einfachere Verarbeitung bei der Herstellung von Eckbalken. Sie sind für einen Winkel zwischen 30° und 90° einstellbar, indem die Platten entsprechend der gewünschten Konfiguration gebogen werden. Das System kann somit an verschiedene Breiten und Höhen von I-Trägern angepasst werden.

Eigenschaften

Lesitungserklärungen: FR-DoP-e08/0053 ;
Technische Zulassungen : ETA-08/0053 ;

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 2 mm.

Vorteile

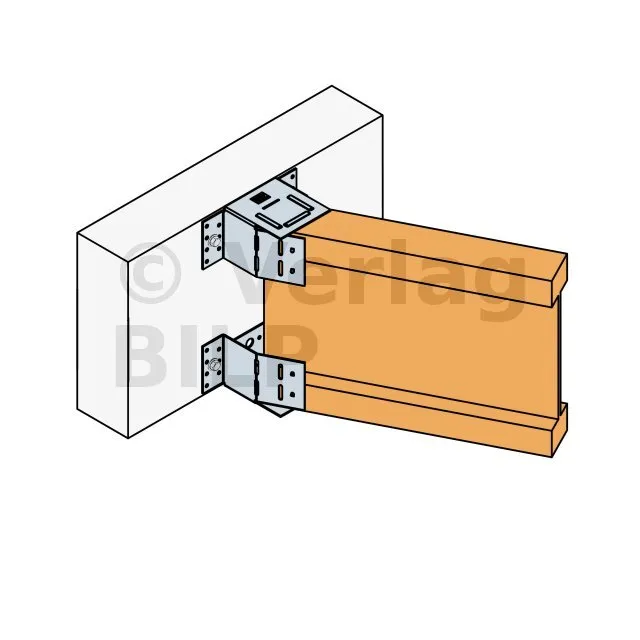

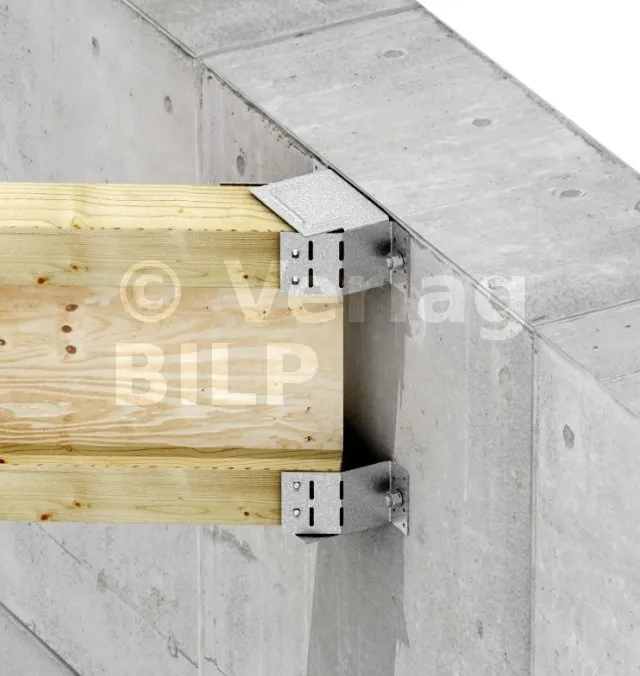

  • Verwendbar auf Holzträgern oder Betonträgern,
  • Auf der Baustelle für einen Winkel zwischen 30 und 90° einstellbar,
  • Anpassbar an alle Breiten und Höhen von I-Trägern.

Anwendungen

Träger

  • Hauptträger : Massivholz, Verbundholz, Leimholz, Beton,
  • Nebenträger : I-Träger, Massivträger, Verbundträger,...

Anwnendungsbereiche

  • Decken aus I-Trägern,
  • Decken aus I-Trägern,
  • Befestigung von Balken mit einem Winkel.

Technsiche Daten

Abmessungen


Holz/ Holz-Befestigugnen
ReferenzenTrägerabmessungen [mm]Abmessungen [mm]Bohrungen des HauptträgersBohrungen des Nebenträgers
Breite Höhe A B C D F t Ø5 [mm] Ø14 [mm] Ø5 [mm]
Min. Max. Min. Max.
ACI100/80 45 69 200 400 100 80 109.7 41.7 111.7 2 18 3 4
ACI140/80 70 100 200 400 140 80 109.7 41.7 111.7 2 18 3 4

Charakteristische Merkmale - Holz auf Holz - Vollausnagelung


Holz/ Holz-Befestigugnen
ReferenzenCharakteristische Merkmale - Holz auf Holz - Vollausnagelung
Befestigungen Charakteristische Merkmale - Holz C24 (Hauptträger) [kN]
Hauptträger Nebenträger R1.k - 30 bis 59° R1.k - 60 bis 90°
Anzahl Anzahl CNA4,0x35 CNA4,0x35
ACI100/80 14 2 - 4 6.1 8.3
ACI140/80 14 2 - 4 6.9 8.2

Charakteristische Merkmale - Holz auf Beton


ReferenzenCharakteristische Merkmale - Holz auf Beton oder Stahl
Befestigungen Charakteristische Merkmale [kN]
Hauptträger Nebenträger R1.k - 30 bis 59° R1.k - 60 bis 90°
Anzahl Typ Anzahl Typ CNA4,0x35 CNA4,0x35
ACI100/80 2 Ø12* 2 - 4 CNA** 7.9 10.7
ACI140/80 2 Ø12* 2 - 4 CNA** 7.6 9.5

* Sehen Sie sich die Simpson Strong-Tie-Verankerungspalette an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle beschriebenen Werte sind für eine Installation in der vollen Bodenplatte angegeben. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen (Unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).

** Siehe die Lastaufnahmespalten, um zu sehen, welche Befestigungen in Schenkel A verwendet werden können. Die Werte hängen von der Art der verwendeten Befestigungen ab.

SIMPSON Strong-Tie

Unübertroffene Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
