Winkelverstellbarer Verbinder
Die verstellbaren ACI-Verbinder ermöglichen eine einfachere Verarbeitung bei der Herstellung von Eckbalken. Sie sind für einen Winkel zwischen 30° und 90° einstellbar, indem die Platten entsprechend der gewünschten Konfiguration gebogen werden. Das System kann somit an verschiedene Breiten und Höhen von I-Trägern angepasst werden.
Eigenschaften
Lesitungserklärungen: FR-DoP-e08/0053 ;
Technische Zulassungen : ETA-08/0053 ;
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 2 mm.
Vorteile
- Verwendbar auf Holzträgern oder Betonträgern,
- Auf der Baustelle für einen Winkel zwischen 30 und 90° einstellbar,
- Anpassbar an alle Breiten und Höhen von I-Trägern.
Anwendungen
Träger
- Hauptträger : Massivholz, Verbundholz, Leimholz, Beton,
- Nebenträger : I-Träger, Massivträger, Verbundträger,...
Anwnendungsbereiche
- Decken aus I-Trägern,
- Decken aus I-Trägern,
- Befestigung von Balken mit einem Winkel.
Technsiche Daten
Abmessungen
| Referenzen | Trägerabmessungen [mm] | Abmessungen [mm] | Bohrungen des Hauptträgers | Bohrungen des Nebenträgers | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | A | B | C | D | F | t | Ø5 [mm] | Ø14 [mm] | Ø5 [mm] | |||
| Min. | Max. | Min. | Max. | ||||||||||
| ACI100/80 | 45 | 69 | 200 | 400 | 100 | 80 | 109.7 | 41.7 | 111.7 | 2 | 18 | 3 | 4 |
| ACI140/80 | 70 | 100 | 200 | 400 | 140 | 80 | 109.7 | 41.7 | 111.7 | 2 | 18 | 3 | 4 |
Charakteristische Merkmale - Holz auf Holz - Vollausnagelung
| Referenzen | Charakteristische Merkmale - Holz auf Holz - Vollausnagelung | |||
|---|---|---|---|---|
| Befestigungen | Charakteristische Merkmale - Holz C24 (Hauptträger) [kN] | |||
| Hauptträger | Nebenträger | R1.k - 30 bis 59° | R1.k - 60 bis 90° | |
| Anzahl | Anzahl | CNA4,0x35 | CNA4,0x35 | |
| ACI100/80 | 14 | 2 - 4 | 6.1 | 8.3 |
| ACI140/80 | 14 | 2 - 4 | 6.9 | 8.2 |
Charakteristische Merkmale - Holz auf Beton
| Referenzen | Charakteristische Merkmale - Holz auf Beton oder Stahl | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Merkmale [kN] | |||||
| Hauptträger | Nebenträger | R1.k - 30 bis 59° | R1.k - 60 bis 90° | |||
| Anzahl | Typ | Anzahl | Typ | CNA4,0x35 | CNA4,0x35 | |
| ACI100/80 | 2 | Ø12* | 2 - 4 | CNA** | 7.9 | 10.7 |
| ACI140/80 | 2 | Ø12* | 2 - 4 | CNA** | 7.6 | 9.5 |
* Sehen Sie sich die Simpson Strong-Tie-Verankerungspalette an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle beschriebenen Werte sind für eine Installation in der vollen Bodenplatte angegeben. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen (Unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).
** Siehe die Lastaufnahmespalten, um zu sehen, welche Befestigungen in Schenkel A verwendet werden können. Die Werte hängen von der Art der verwendeten Befestigungen ab.
Befestigungen
Nebenträger :
- CNA Ø4,0x35 mm-Kamnnägel.
Die Nägel werden in einem Winkel von 45° in den Nebenträger eingeführt. Für einen guten Halt sind mindestens zwei Nägel pro Gurt erforderlich, je nach Gurthöhe können manchmal auch vier Nägel eingesetzt werden.
Hauptträger :
Holzträger :
- CNA Ø4,0x35 mm-Kammnägel.
Betonträger :
- Mechanische Dübel : Bolzen WA M12-104/5,
- Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M12-150/35.
Hohlmauerwerkträger :
- Chemische Verankerung : Verbundmörtel AT-HP oder POLY-GP + LMAS M12-150/35 + SH20x130-Siebhülse.
Installation

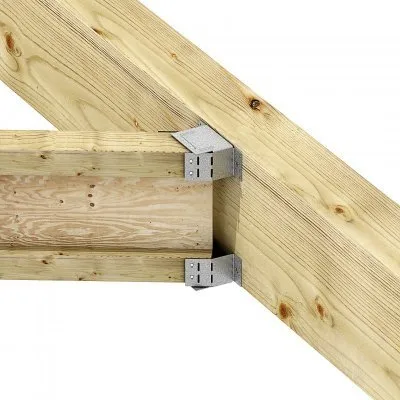

Diese Balkenträger werden paarweise verwendet : Ein Balkenträger hält den Untergurt, während ein zweiter Balkenträger, der umgekehrt angebracht ist, den Obergurt hält.
