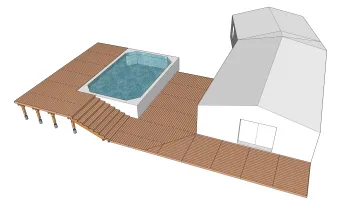

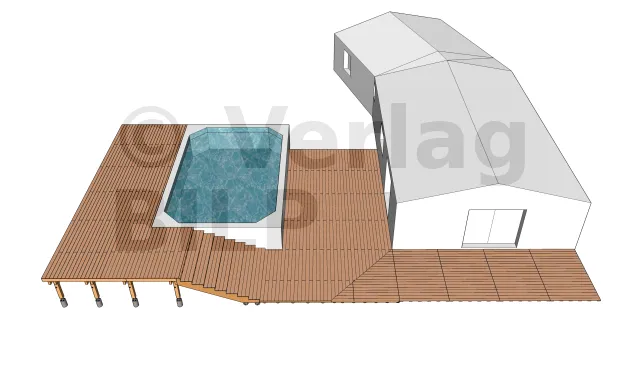

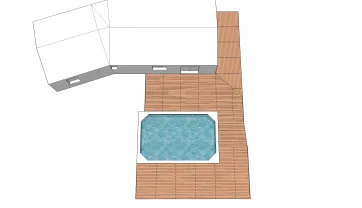

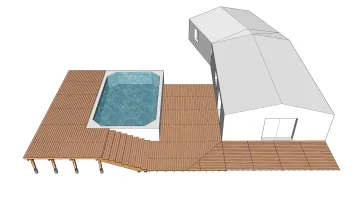

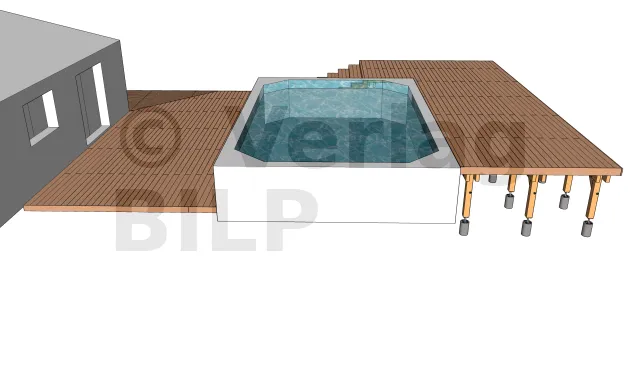

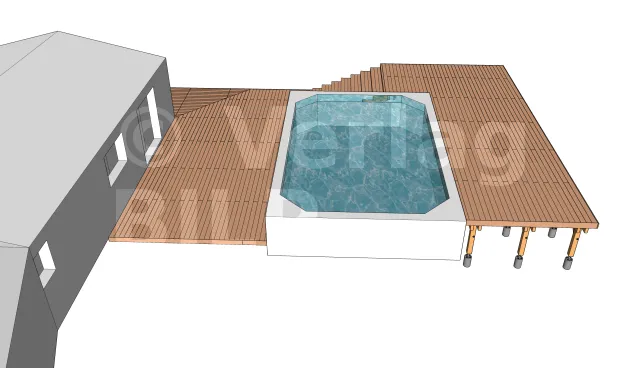

Hier ist das Projekt in einigen Bildern :

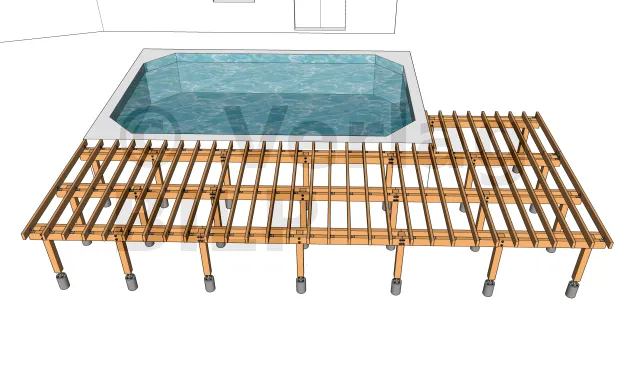

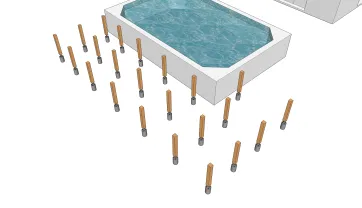

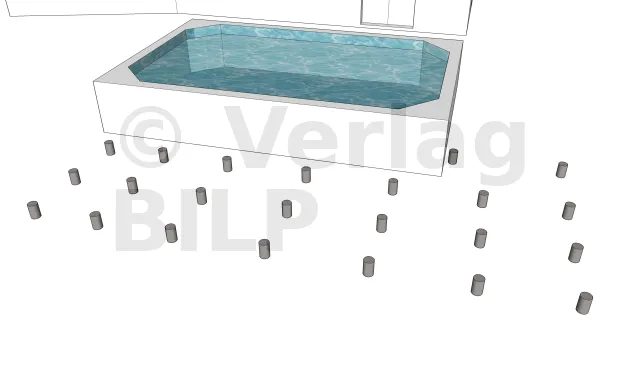

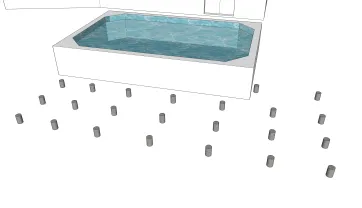

Die Ausführung beginnt mit der Montage der Betonsockel, die die Pfosten stützen.
Ihre Lage wird durch die Bemessung der Elemente der Terrassenkonstruktion bestimmt, einschließlich des maximalen Achsabstands zwischen den Stützen, des Querschnitts und der Spannweite der Balken, Unterzugbalken und Pfosten.

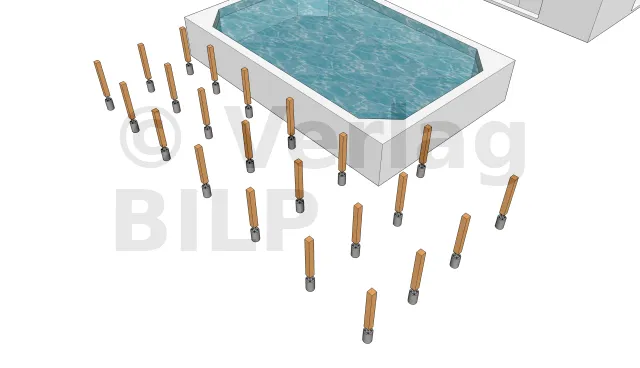

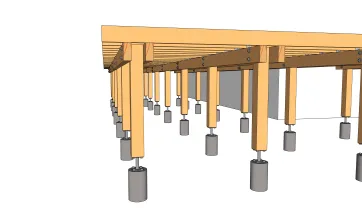

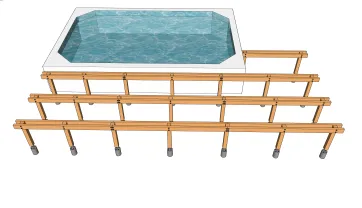

Die Ausführung der Pfosten auf den Sockel sollte an den Ecken beginnen, da dies die Punkte sind, an denen die Unterzugbalken und Endstützen miteinander verbunden werden.

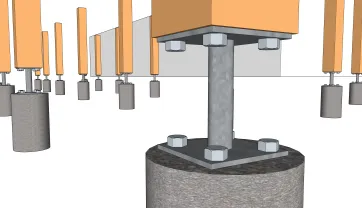

Die Befestigung der Pfosten auf Betonsockel eerfolgt mit Pfostenträger. Für dieses Projekt haben wir klassische feste Stützenfüße verwendet. Sie werden mit Sechskant-Holzschrauben und mit den Betonsockeln entweder durch Ankerdübel oder durch chemische Dichtmasse und Gewindestangen, die mit Muttern und Unterlegscheiben angezogen werden, befestigt.

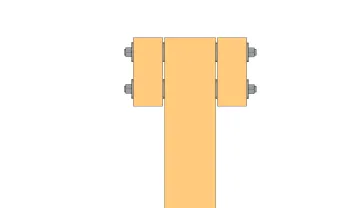

Die Unterzugbalken sind mit Gewindestangen, Muttern und Schraubenbolzen befestigt.
Um die Verrottung des Holzes nicht zu beschleunigen, ist es notwendig, eine Belüftung zu schaffen und eine Stagnation des Wassers zwischen dem Unterzugbalken und dem Pfosten zu vermeiden, indem ein kleiner Zwischenraum von 5 bis 10 mm zwischen ihnen durch große, schwer belastbare Unterlegkeilen, Unterlegscheiben und Muttern geschaffen wird.

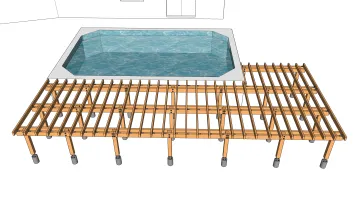

Es gibt zwei Möglichkeiten zur Befestigung des Balkens.

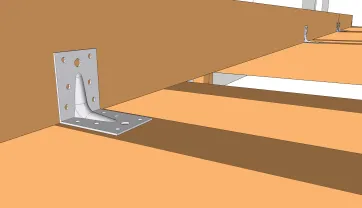

Die erste besteht in der Verwendung von Winkelverbinder , wie z.B. verstärkte Winkelverbinder oder einfache Winkelverbinder, die mit Rillennägel oder Schrauben für Verbindern befestigt werden.
Die zweite ist die Verwendung von CombiConnect-Holzschrauben, bei denen die Befestigung von oben erfolgt.

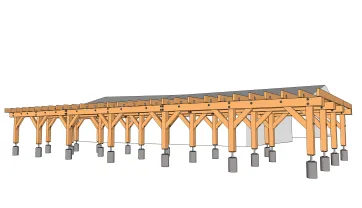

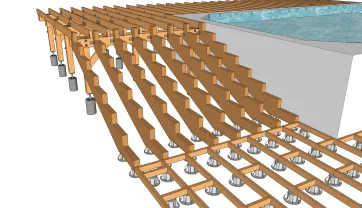

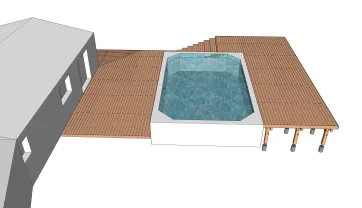

Die Konstruktion eines Überhängs verleiht der Terrasse ein luftiges Aussehen und verbirgt die Pfosten so weit wie möglich. Dazu wurden die Pfosten von den Enden der Terrasse um etwa 30 Zentimeter nach innen versetzt.

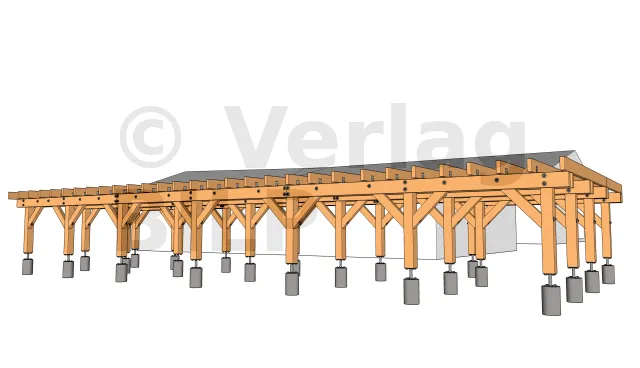

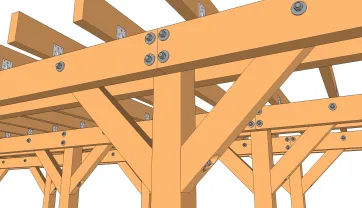

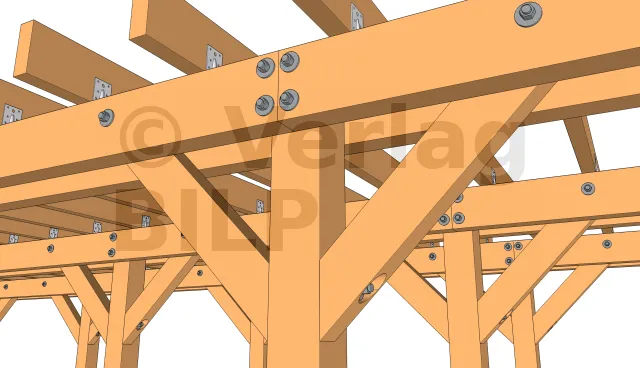

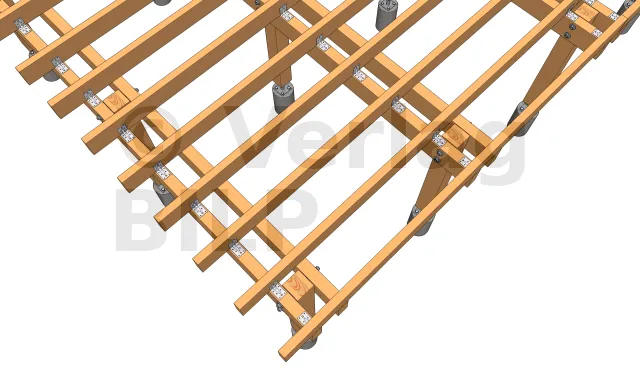

Die Installation der Aussteifungen macht die gesamte Struktur steifer.
Die Kopfbände werden Gewindestangen, Muttern und Unterlegscheiben befestigt.
Zur besseren Ästhetik sind die Muttern in einem Sackloch versteckt, das mit einem flachen Bohrer bearbeitet wird.

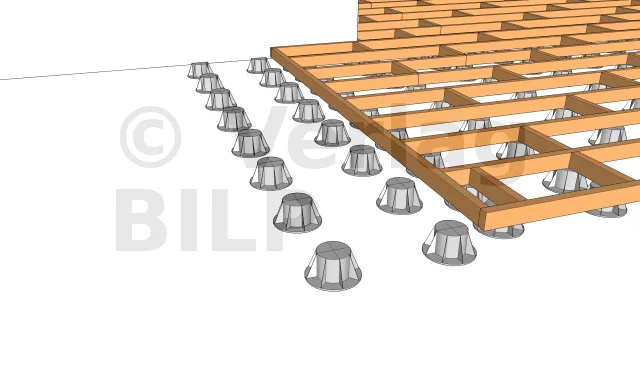

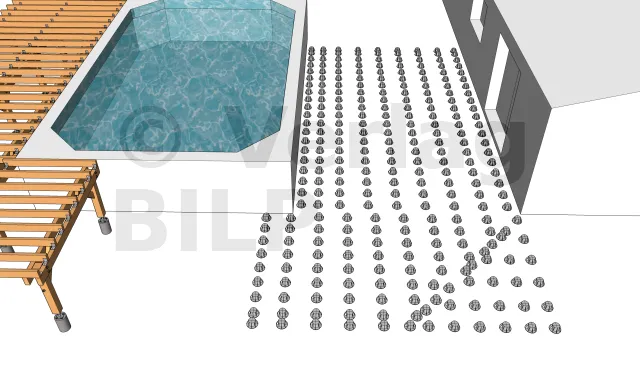

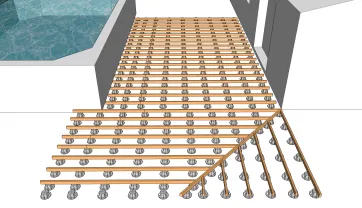

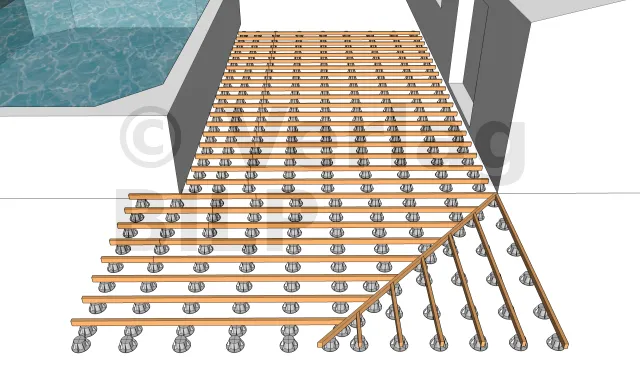

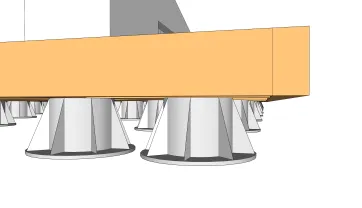

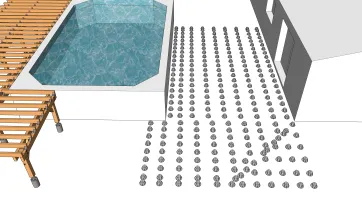

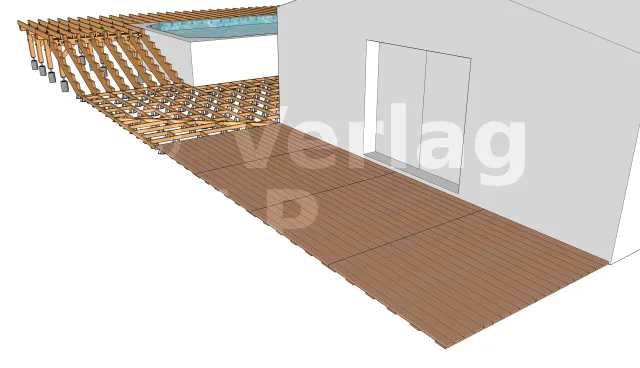

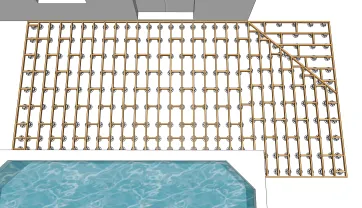

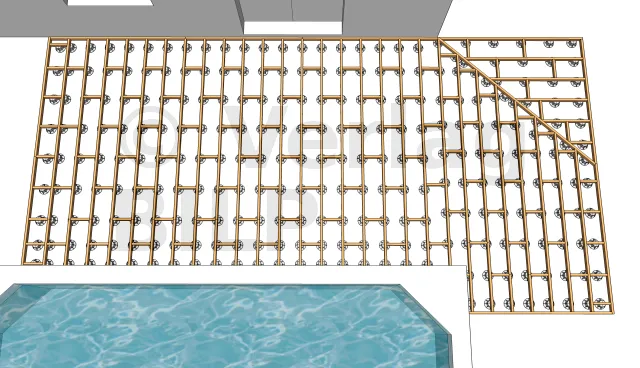

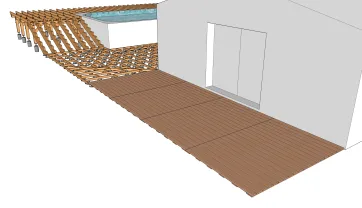

Da die Schwellenhöhe zwischen 11 und 30 cm liegt, haben wir uns für die auf verstellbaren Kunststoffsockel entschieden, da die Ausführung nicht sehr kompliziert ist.

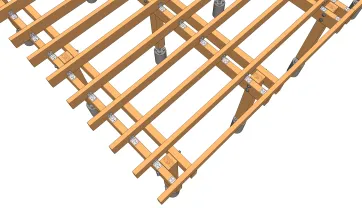

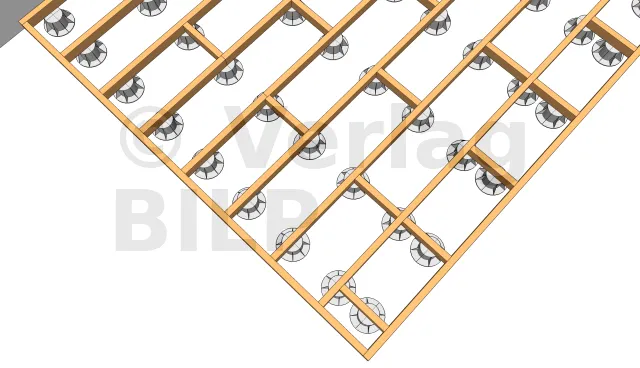

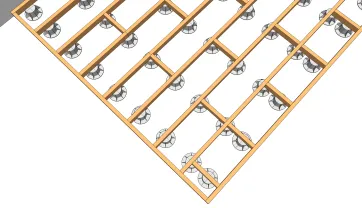

Die Distanzhalter tragen dazu bei, einen regelmäßigen Abstand zwischen den Lagerhölzer einzuhalten.

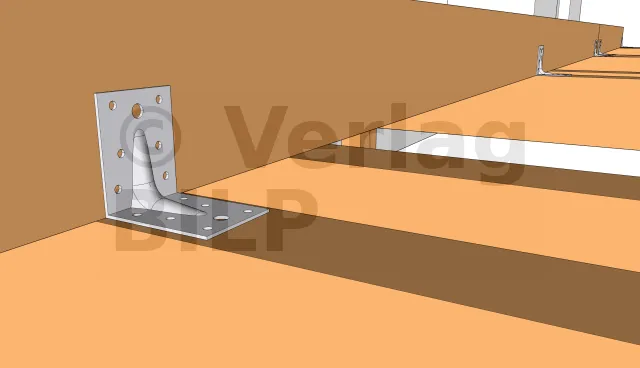

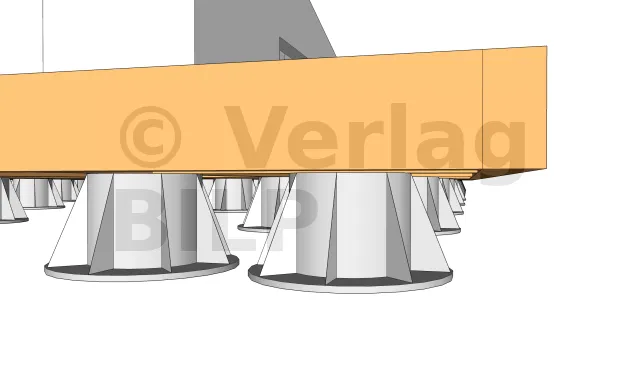

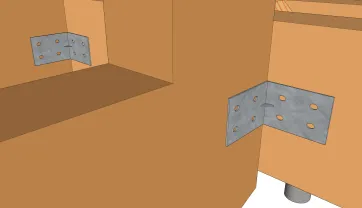

Für die Installation der Überhänge zu schaffen, wurden die äußeren PVC-Sockel nach innen versetzt. Es ist daher notwendig, Abstandshalter zur Befestigung der Randlagerhölzer einzusetzen. Sie können mit Hilfe von Winkelverbinder befestigt werden, die dann mit Schrauben oder Sechskant-Holzschrauben.
Sie können auch mit combiConnect-Verstärkungsschrauben oder breiten, flachen Rundkopfschrauben befestigt werden.

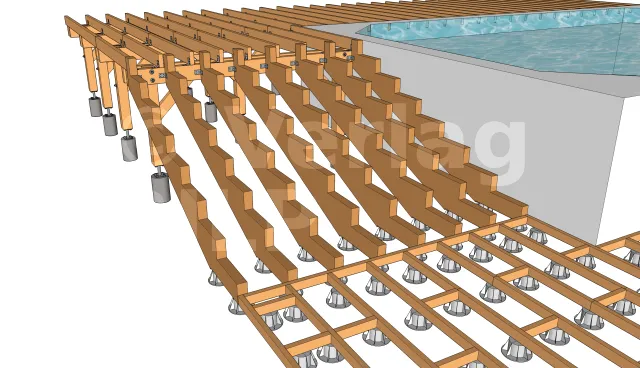

Der Bau der Treppe beginnt mit der Montage der Stützen.
Die Wangen wurden mit verstärkten Winkelverbinder, Rillennägel oder Schrauben für Verbinder.

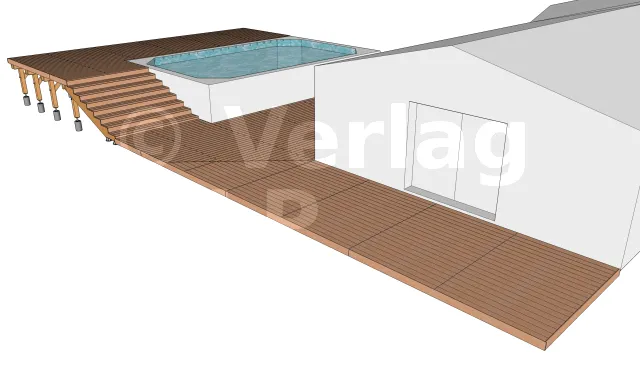

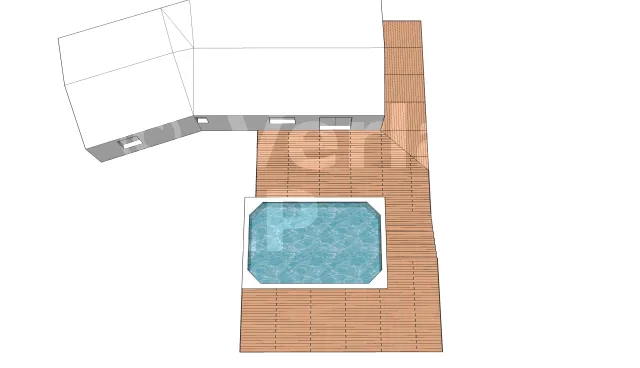

Die Verlegung des Belags beginnt mit der Installation der
Gitterroste, die ebenerdig verlegt werden.
Für die Verlegung des restlichen Belags haben Sie die Wahl zwischen verschiedenen Befestigungselementen->rubrique89]. Um die Befestigungselemente unsichtbar zu machen, können Sie unsichtbare Clips verwenden. Wenn Sie sich jedoch für sichtbare Befestigungselemente entscheiden, müssen Sie Schrauben aus EDELSTAHL verwenden.
Es gibt verschiedene Arten von Abschlusskanten je nach Höhe der zu verdeckenden Struktur.
Für dieses Projekt haben wir uns für Vorderkanten entschieden. Sie werden, wie die Dielen, mit Schrauben aus EDELSTAHL befestigt.
