Holzterrasse in zwei Blöcken auf Unterzugbalken Vincent C

Bruno, Yvan | 3

Diese herrliche Holzterrasse hat die Besonderheit, dass sie komplett vom Haus abgetrennt ist. Mit anderen Worten, die beiden Blöcke sind unabhängig voneinander.
Da die Höhe der Terrasse mehr als 40 cm beträgt, ist die geeignetste Lösung eine Konstruktion auf Unterzugbalken. Dadurch wird die Anzahl der gemauerten Sockel am Boden so weit wie möglich reduziert.

Hier ist eine kleine Vorschau auf die Pläne für dieses Projekt.

Hier ist das Projekt in einigen Bildern :

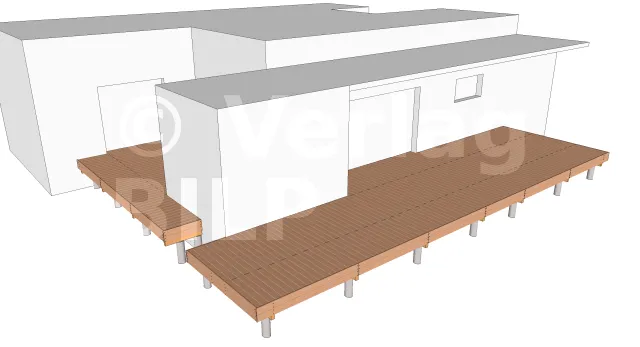

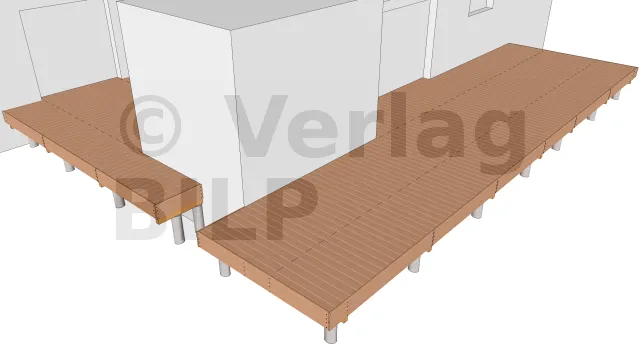

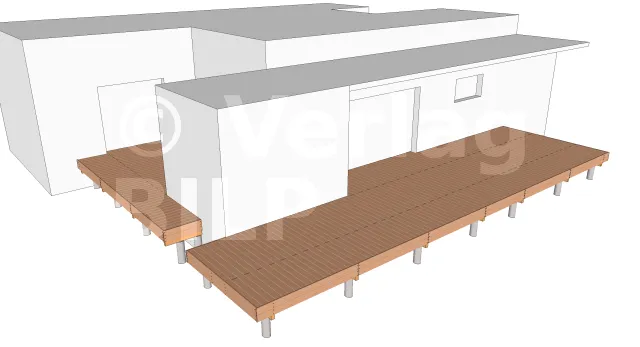

perspektivische Ansicht 1

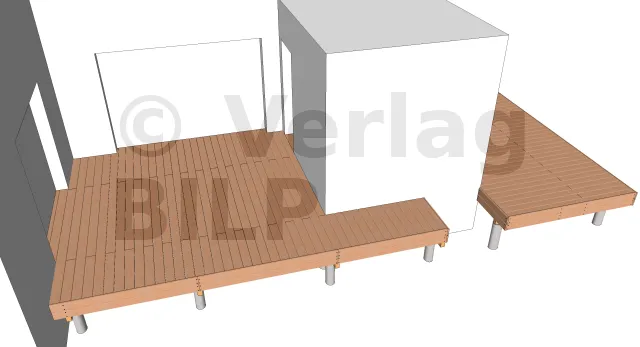

perspektivische Ansicht 2

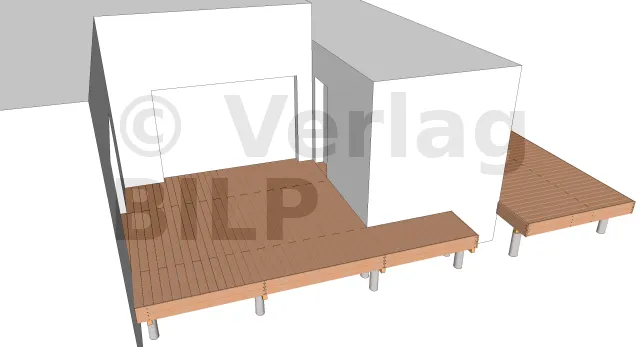

perspektivische Ansicht 3

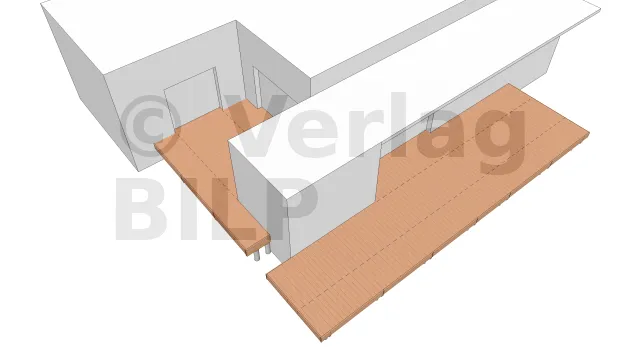

Draufsicht

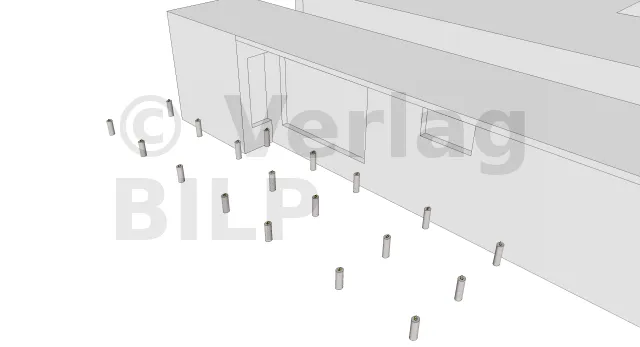

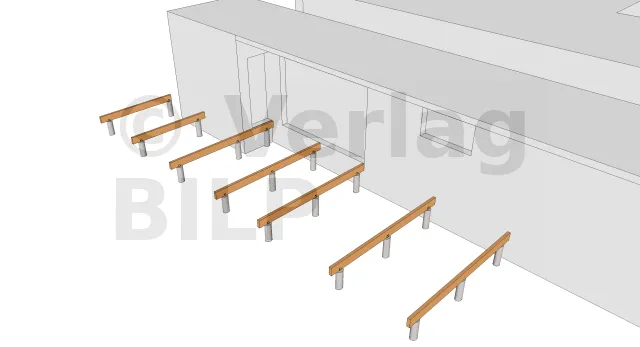

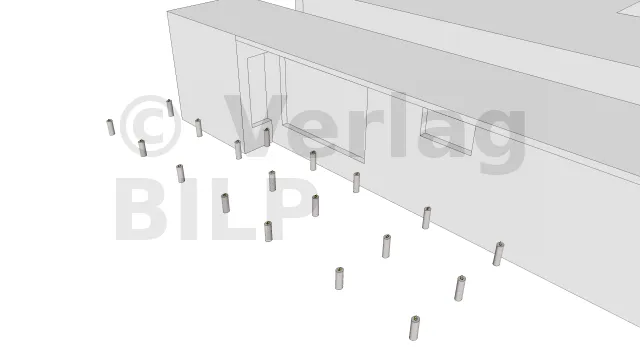

Die Verteilung der Sockel 1

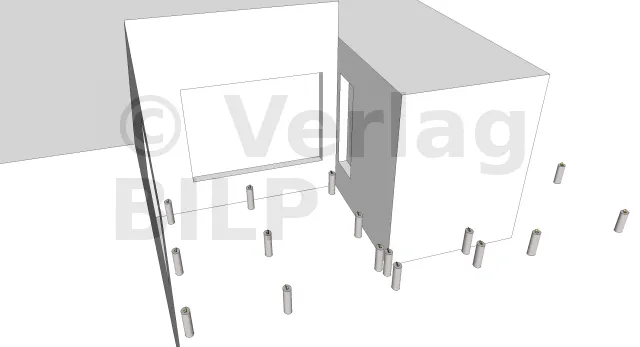

Die Verteilung der Sockel 2

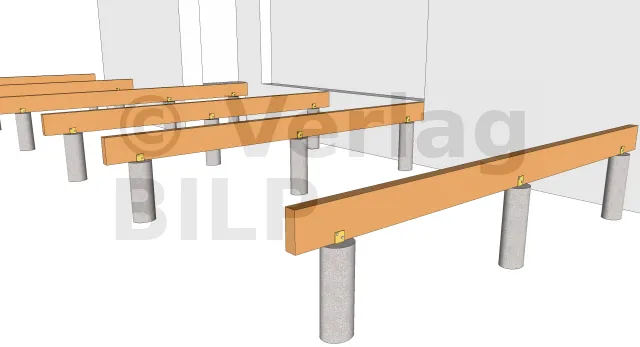

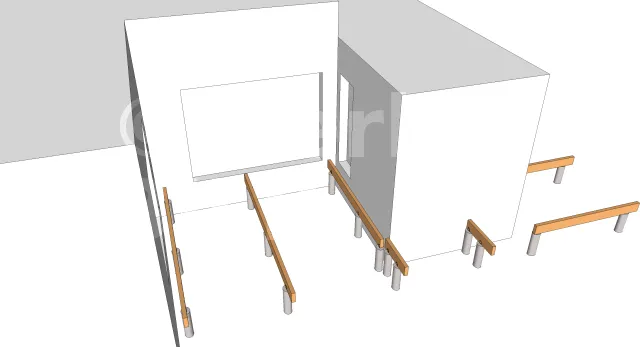

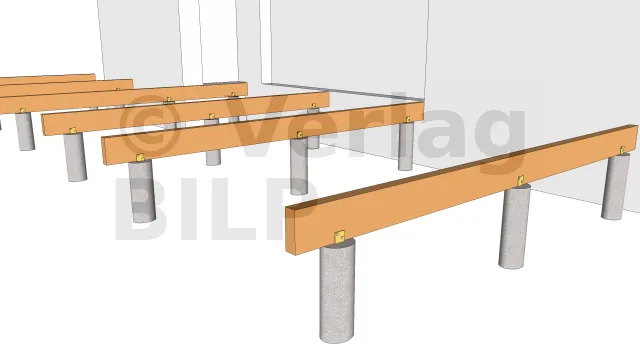

Die Anordnung der Unterzugbalken 1

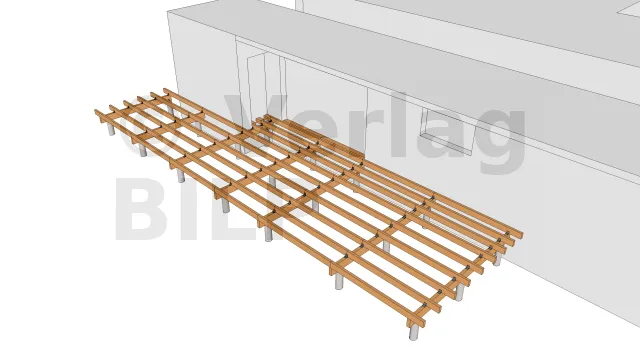

Die Anordnung der Unterzugbalken 2

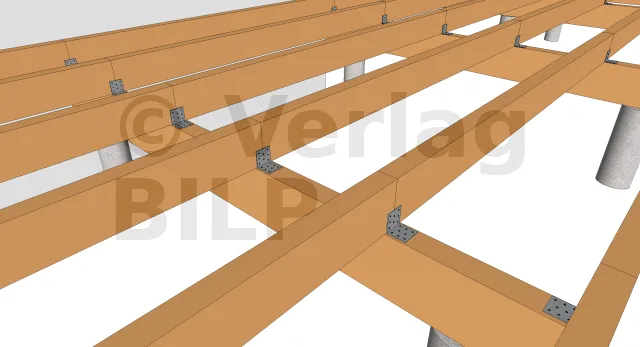

Details der Befestigungen der Unterzugbalken an den Sockel

Die Unterzugbalken werden mit Hilfe von 3 mm dicken verstärkten Winkelverbinder an den Sockel befestigt. Zu diesem Zweck wird die Winkelverbinder mit Sechskantankerschrauben am Sockel und mit speziellen Verbindungsschrauben oder einem Sechskant-Holzschraube am Unterzugbalken befestigt.

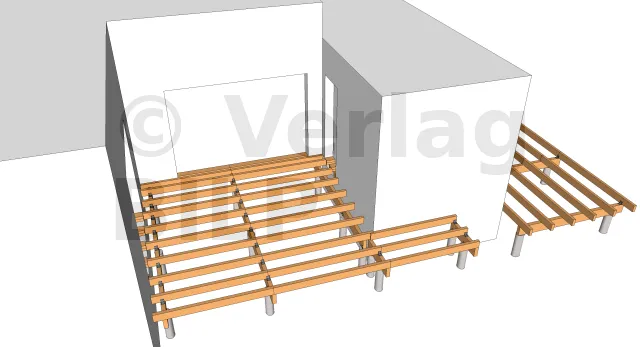

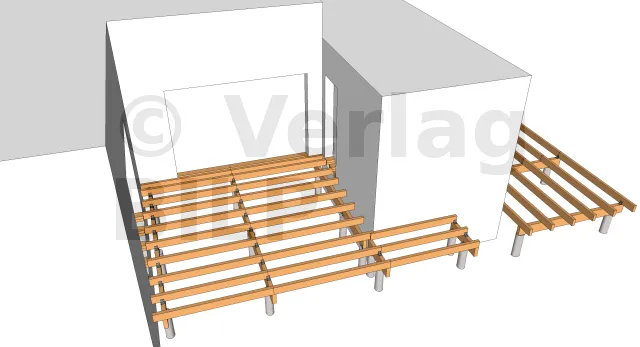

Die Balken auf den Unterzugbalken 1

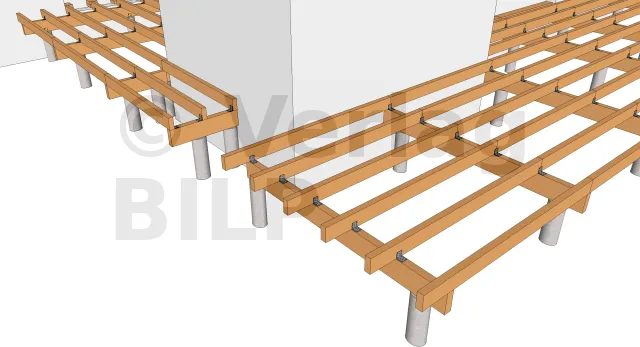

Die Balken auf den Unterzugbalken 2
Die Schaffung des Überhängs

Um die Sockel möglichst zu verdecken und der Terrasse eine luftige Seite zu geben, ist es notwendig, die Randsockel um etwa dreißig Zentimeter nach innen zu versetzen.


Details der Balkenbefestigungen an den Unterzugbalken

Sie können Winkelverbinder wie z.B. verstärkte Winkelverbinder oder einfache Winkelverbinder verwenden, die mit Rillennägel oder Verbindungsschrauben befestigt werden. Eine weitere effektive Lösung ist die Befestigung von oben mit CombiConnect-Schrauben.

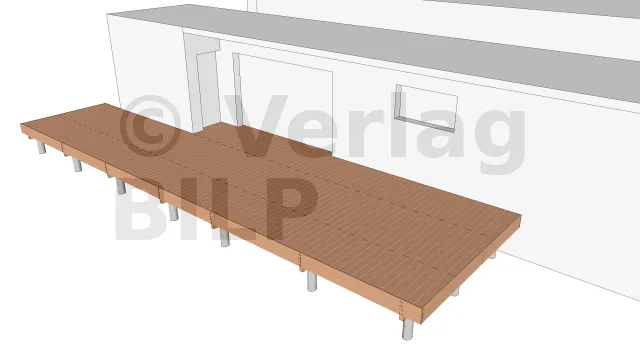

Ansicht des Belags mit seiner Abschlusskante 1

Für die Wahl der Befestigungselemente können Sie entweder unsichtbare Befestigungselemente oder sichtbare Befestigungselemente verwenden. Um die Befestigungselemente außer Sichtweite zu halten, können Sie unsichtbare Clips verwenden. Wenn Sie sich jedoch für sichtbare Befestigungselemente entscheiden, müssen Sie Edelstahlschrauben verwenden.

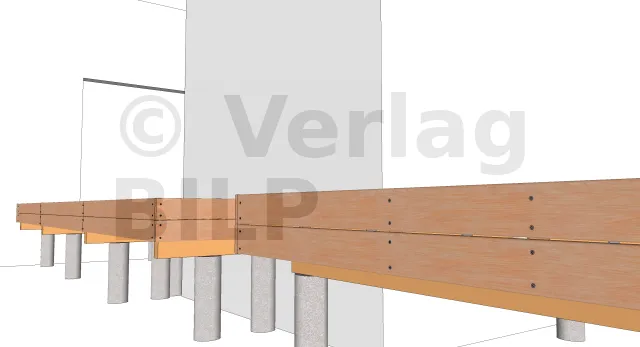

Ansicht des Belags mit seiner Abschlusskante 2
Die Abschlusskanten

Es gibt verschiedene Arten von Abschlusskante. Da die Höhe des zu verdeckenden Bauwerks größer ist, haben wir uns für doppelte Kante entschieden. Sie werden mit Schrauben aus EDELSTAHL befestigt.
