Rechteckige Holzterrasse, die einen Schwimmbecken einrahmt (mit Berechnungsmethode) Arnaud D.

Bruno

Es handelt sich um ein Holzterrassenprojekt mit dem Ziel, einen Entspannungsbereich direkt um den Pool herum zu schaffen. Seine unabhängige Struktur basiert auf Unterzugbalken mit vorgefertigten gemauerten Sockel aufgrund seiner Schwellenhöhe.

Hier ist eine kleine Vorschau auf die Pläne für dieses Projekt.
Merkmale der Balken

Bestimmen der Abmessungen der Terrassenelemente

Es gibt zwei Berechnungsmethoden: entweder durch Auferlegen des Querschnitts und der Spannweite der Balken oder durch abhängig von den Eigenschaften der Terrassendielen.

In unserem Fall haben wir 28 mm dicke und 160 mm breite natürliche Douglasien-Terrassendielen verwendet.
Mit dem Werkzeug "Berechnung des Achsabstandes a (Lagerhölzer oder Balken)", erhalten wir folgendes Ergebnis : [bleu]Achsabstand a = 62 cm (max) - Die Holzart [Douglasie] ist [flexibel].[/bleu]
Daher sollte der Achsabstand zwischen den Balken unter keinen Umständen 62 cm überschreiten.

Die Eigenschaft der Balken kann gemäß Querschnitt und Achsabstand a erhalten werden oder die Spannweite s und der Achsabstand a.

Merkmale von Unterzugbalken

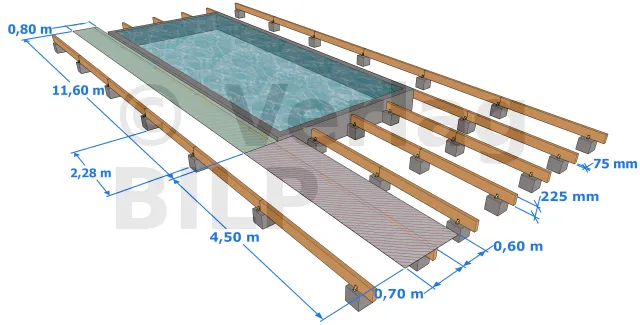

Die blau gestreiften Teile zeigen die Oberfläche, die von dem am stärksten beanspruchten Unterzugbalken getragen wird. Sie ist mit 250 kg/m² zu multiplizieren, um die Belastung UL zu erhalten, die in das Berechnungswerkzeug eingegeben wird.

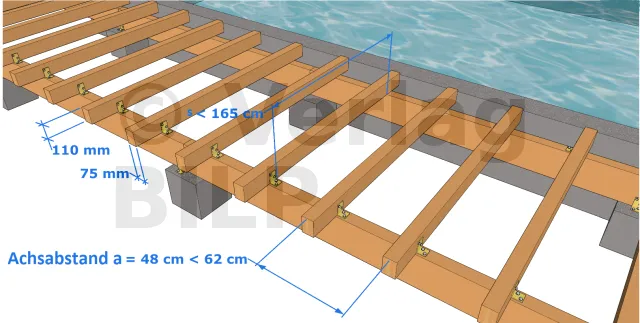

Da wir unsere Balken bereits gekauft haben, werden wir nur die Spannweite s der Balken berechnen. Diese Balken sind 75 mm breit und 110 mm hoch. Um den Abstand zwischen den Balken zu bestimmen, ist es wichtig, einen Wert zu wählen, der ein Vielfaches der Länge der Dielen ist, um die Abstürze so weit wie möglich zu begrenzen. Deshalb haben wir ihn auf 48 cm (< 62 cm) gesetzt.
Die Flexibilität des Holzes ist flexibel. Nach Berechnung erhalten wir [bleu]« Spannweite s = 165 cm (max) ».[/bleu]

Mit diesem Werkzeug können Sie die maximal zulässige Spannweite für Ihre Unterzugbalken berechnen, indem Sie den Querschnitt des Unterzugs und die auf den Unterzug verteilte Last LU, die vom Balken übertragen wird, eingeben.
Es ist wichtig, die Berechnung auf dem Unterzug mit der höchsten Belastung durchzuführen.
Wir haben daher :

  • b: die Breite des Tragbalkens: 75 mm,
  • h: die Höhe des Unterzugbalkens: 225 mm,
  • UL : die Belastung des Unterzugbalkens: dies ist die von den Balken getragene Fläche in m², multipliziert mit 250 kg/m², befestigt.

=> UL = ( ((0,70 [m] + 0,60 [m]) x 4,50 [m]) + (0,85 [m] x 11,60 [m]) ) x 250 [kg/m²] = 3927,50 kg

  • Flexibilität von Holz: Starr

Nach Berechnung haben wir die [bleu]« Spannweite s = 248 cm (max) »[/bleu].

So haben wir die Betonsockel 228 cm voneinander entfernt, um die Spannweite s nicht zu überschreiten.

Das Projekt in ein paar Bildern :

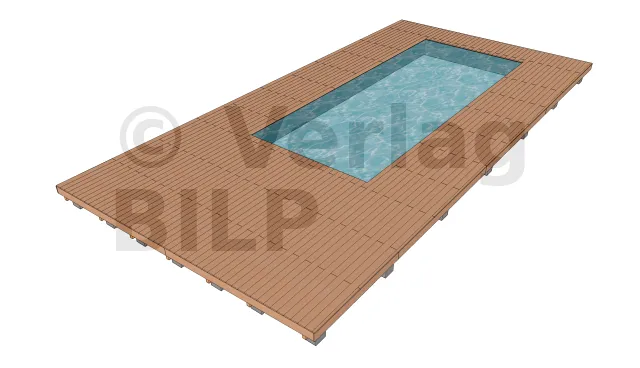

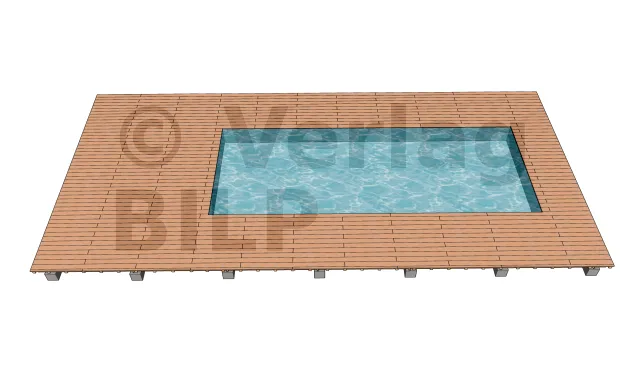

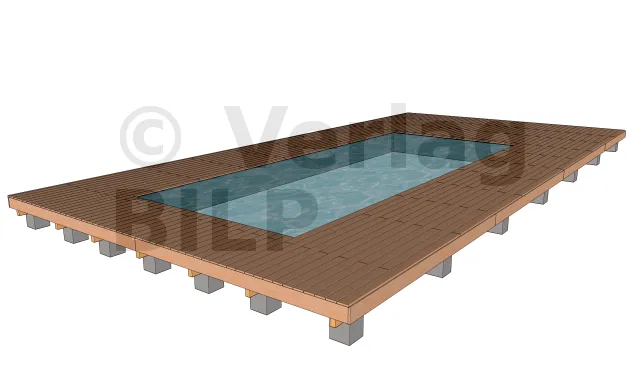

perspektivische Ansicht 1

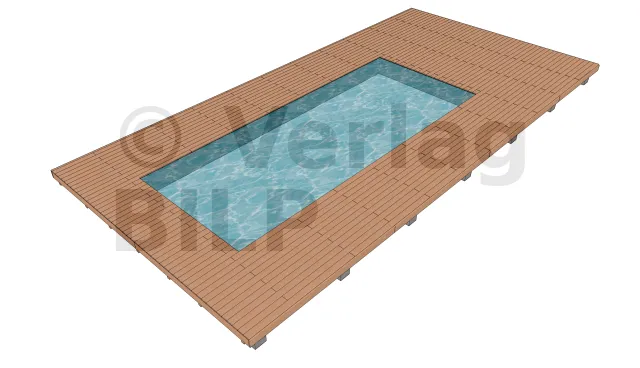

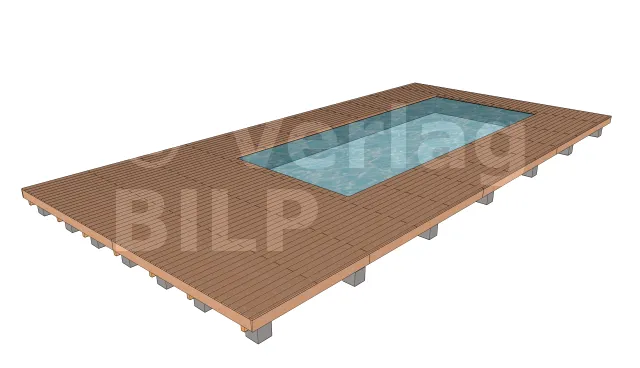

perspektivische Ansicht 2

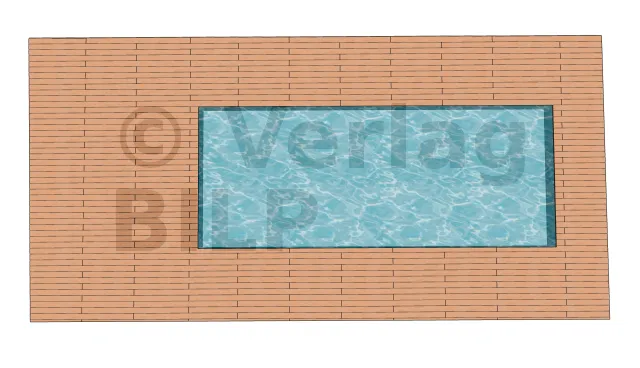

Draufsicht

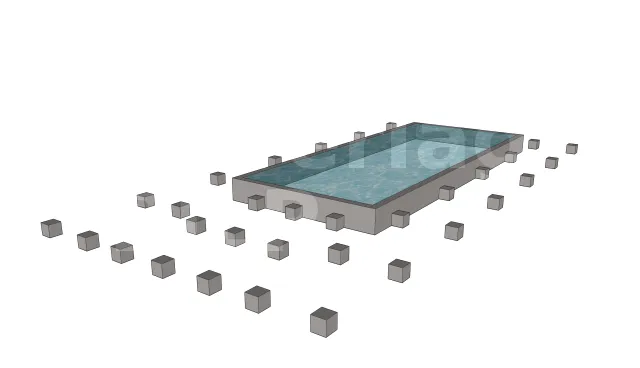

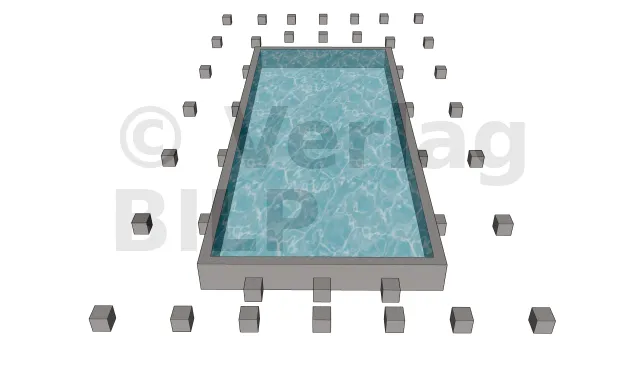

Die Verteilung der Betonsockel 2

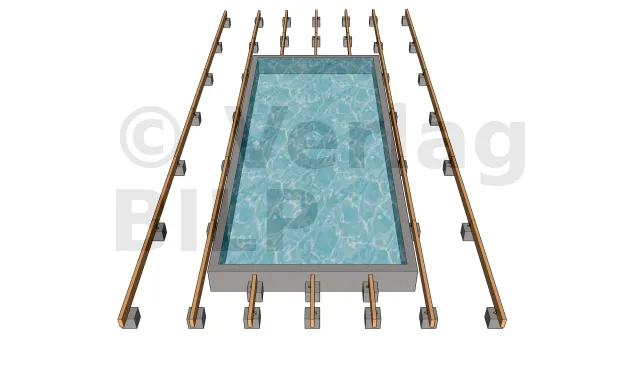

Die Verlegung der Unterzugbalken 1

Es gibt auch mehrere Methoden zur Befestigung der Lagerhölzer an den Sockel.
Diese können entweder mit Ankerschrauben, Betonankerschrauben oder chemischer Dichtmasse Gewindestangen an den Sockel befestigt und dann mit Muttern und Unterlegscheiben angezogen werden.
Zum anderen werden sie an den Unterzugbalken mit Rillennägel oder Gewindestangen befestigt, die mit Muttern und Unterlegscheiben angezogen werden.

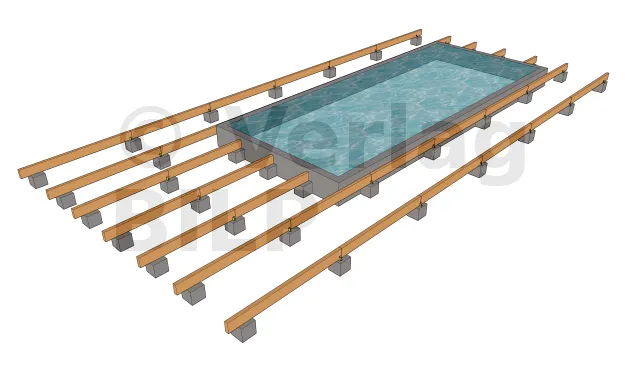

Die Verlegung der Unterzugbalken 2

Sie können auch Schlagdübel verwenden, indem Sie einige PVC-Keile unter die Unterzugbalken legen, Gewindestangen, die mit einer Mutter + Unterlegscheibe, Flachmetall-Verbinder oder MULTI-MONTI TimberConnect-Schrauben, die von oben befestigt werden, in den noch frischen Beton eingegossen werden.

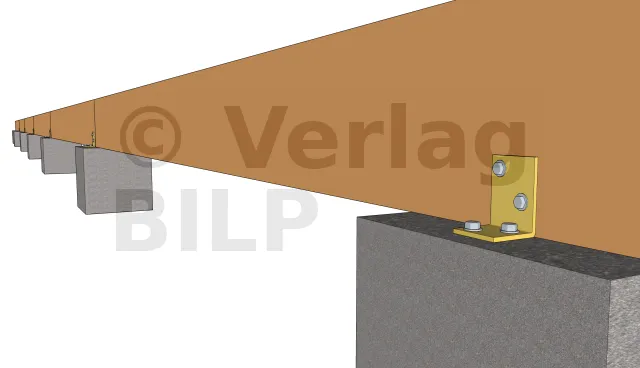

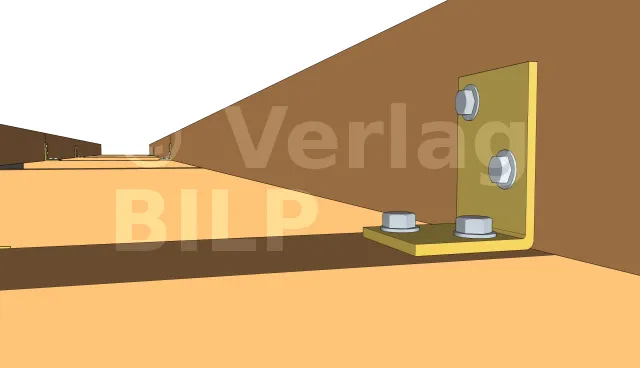

Die Befestigung der Unterzugbalken

Für dieses Projekt haben wir uns für 3mm dicke verstärkte Winkelverbinder entschieden. Dazu wird die Winkelverbinder mit Sechskant-Dübelschrauben an den Sockel und mit speziellen Verbindungsschrauben oder Sechskant-Holzschraube an den Unterzugbalken befestigt.

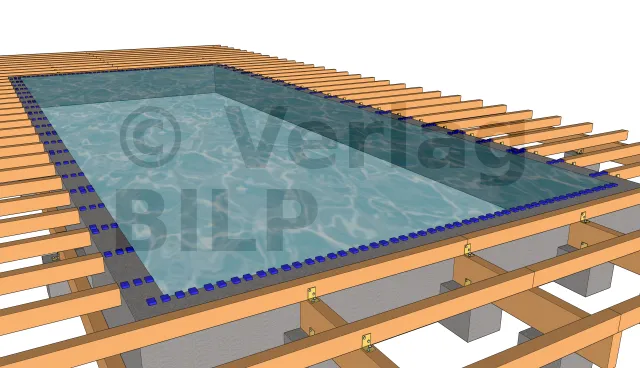

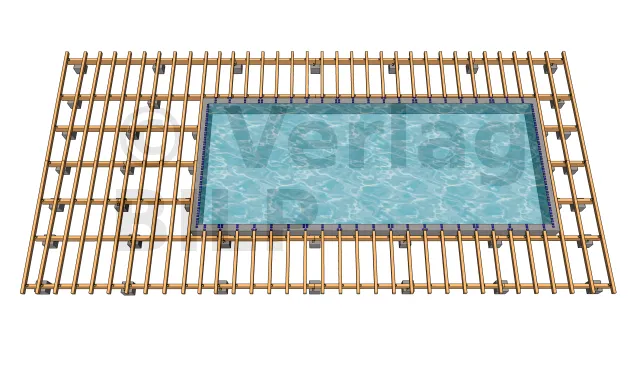

Die Verlegung der Balken

Die Balken sind auf den Unterzugbalken befestigt.


Balkenbefestigungsdetails

Es gibt zwei Lösungen für die Realisierung dieser Befestigung.
Die erste ist die Verwendung von Winkelverbinder wie z.B. verstärkte Winkelverbinder oder einfache Winkelverbinder, die mit Rillennägel oder Verbindungsschrauben befestigt werden.
Die zweite ist die Verwendung von CombiConnect-Schrauben, die von oberhalb des Balkens befestigt werden.

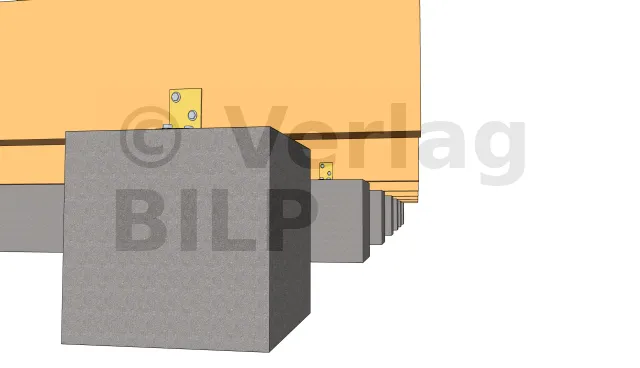

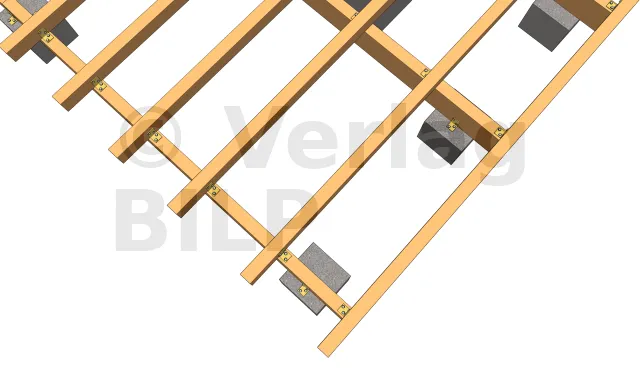

Die Schaffung des Überhängs 1

Diese Methode besteht darin, die vorgefertigten Randsockel um etwa zwanzig Zentimeter nach innen zu verschieben, um sie so weit wie möglich zu verdecken und der Terrasse eine luftige Seite für die Ästhetik zu geben.

Die Schaffung des Überhängs 2


Ansicht des Dielenbelags

Für die Wahl der Befestigungselemente können Sie entweder unsichtbare Befestigungselemente oder sichtbare Befestigungselemente verwenden. Um zu verhindern, dass die Befestigungselemente sichtbar sind, können Sie unsichtbare Clips verwenden. Wenn Sie sich jedoch für sichtbare Befestigungselemente entscheiden, müssen Sie Schrauben aus EDELSTAHL verwenden.

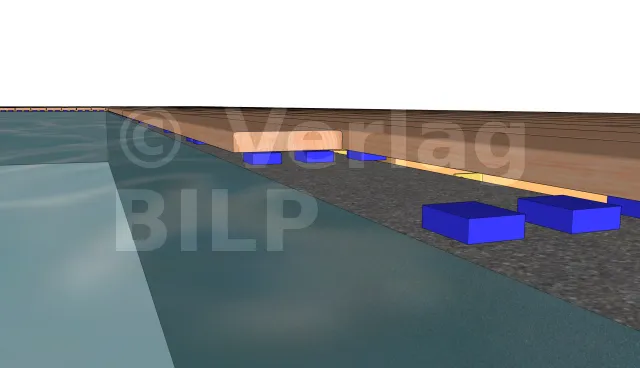

Ansicht der Kunststoffkeile

Die Kunststoffkeile über der Betonstruktur des Schwimmbeckens, bevor die Terrassendielen angebracht werden. Sie ermöglichen es auch, die Höhe der Balken zu erreichen, so dass die Dielen flach sind.

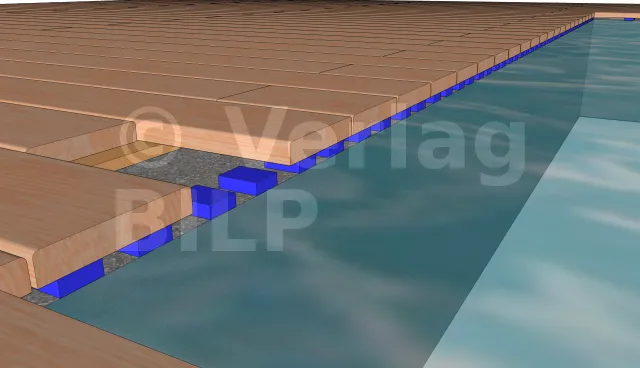

Detailansicht der Kunststoffkeile 1

Zur Befestigung der Terrassendielen über den Betonstützen können Sie HECO MULTI-MONTI TimberConnect-Schrauben verwenden.


Detailansicht der Kunststoffkeile 2
Ansicht der Abschlusskanten 1

Je nach der Höhe der zu verdeckenden Struktur sind verschiedene Arten von Abschlusskante erhältlich.
Für dieses Projekt haben wir uns für Vorderkanten entschieden. Sie werden mit Schrauben aus EDELSTAHL wie bei den Dielen befestigt.

Ansicht der Abschlusskanten 2
