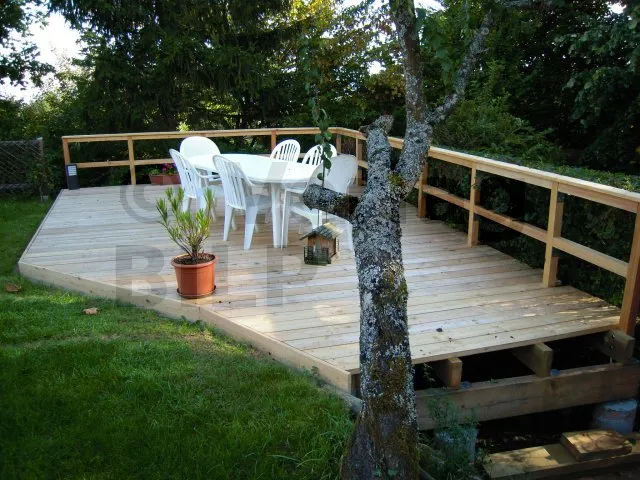

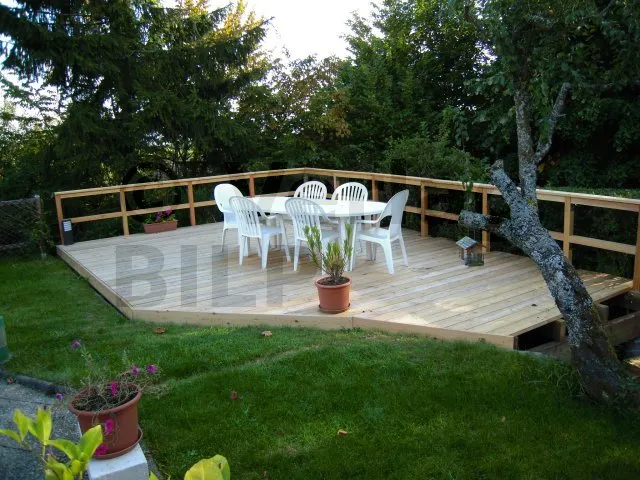

Hier sind die realen Bilder der Projektdurchführung :

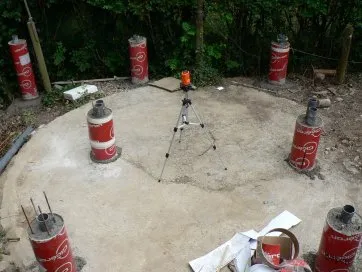

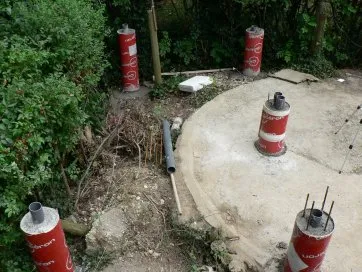

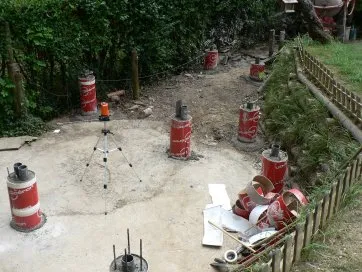

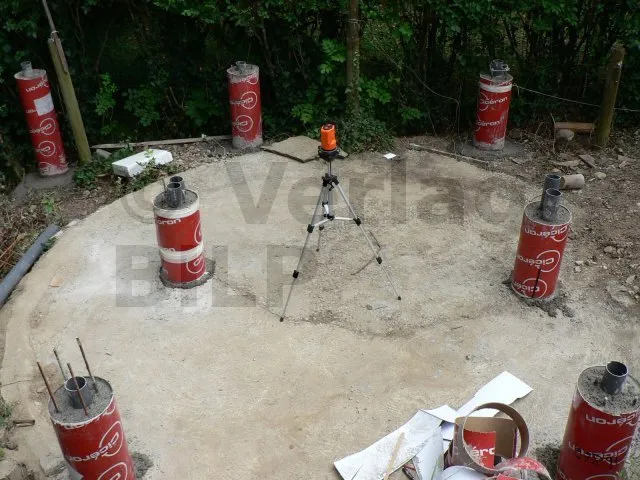

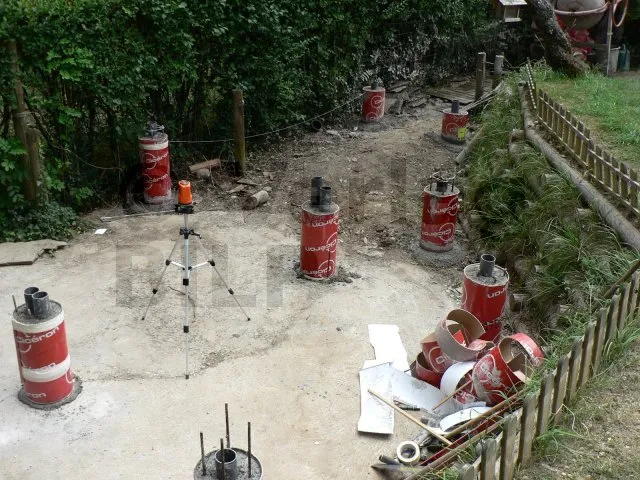

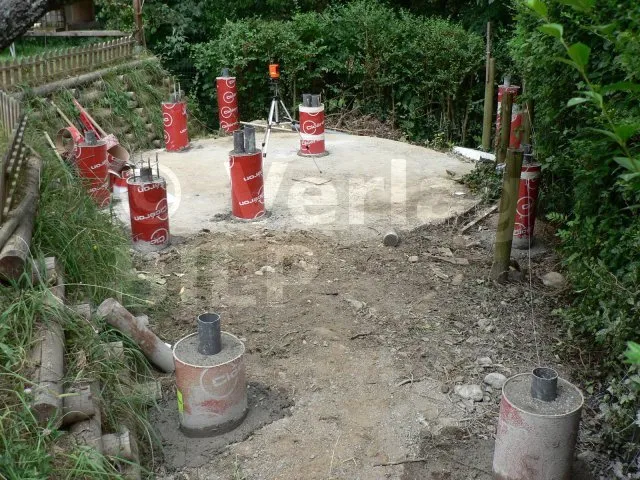

Die Lage der Betonsockel ergibt sich aus der Bestimmung der Abmessungen der verschiedenen Elemente, aus denen die Terrasse besteht, wie z.B. der maximale Achsabstand zwischen den Stützen, die Spannweite und der Querschnitt der Balken und die Spannweite der Unterzugbalken.

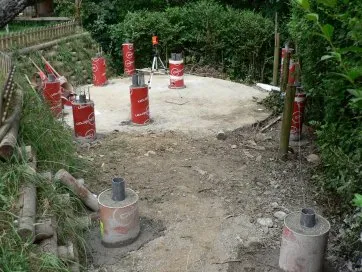

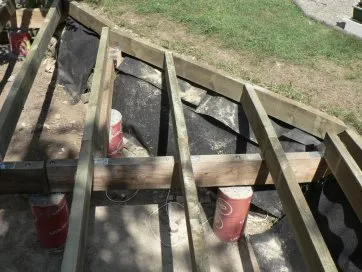

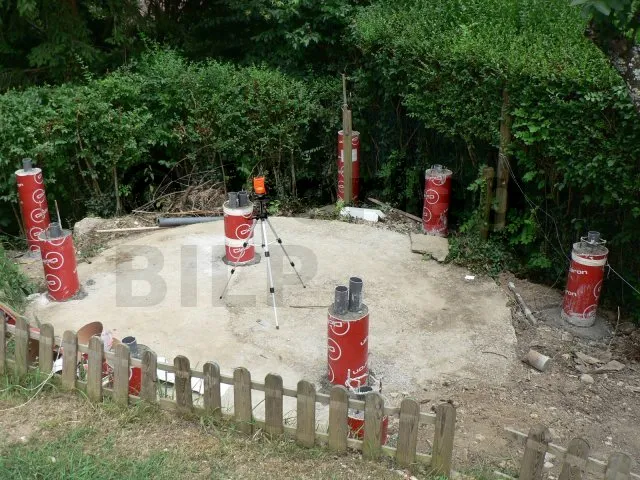

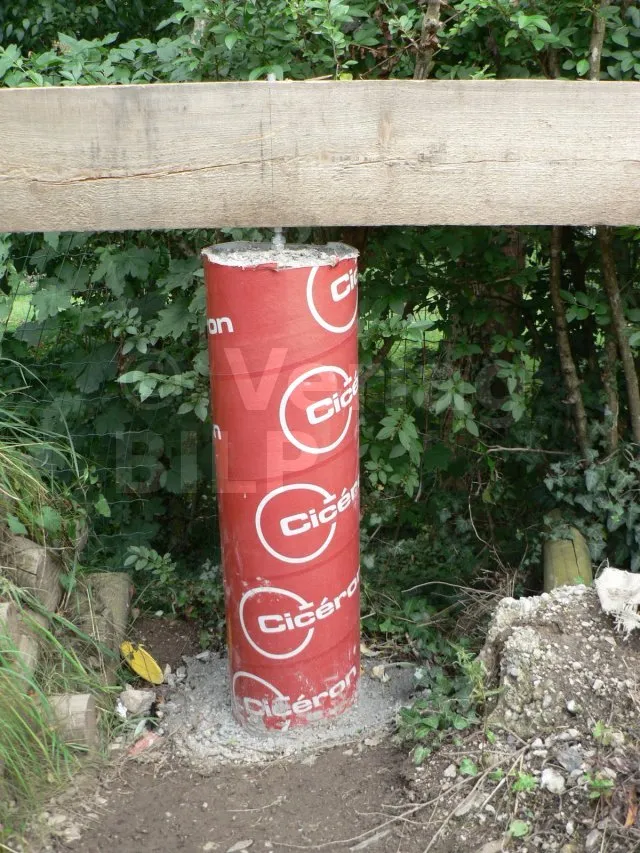

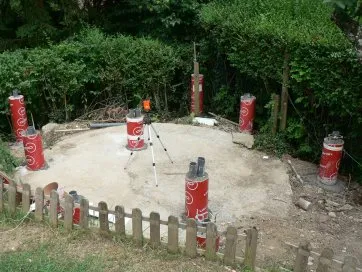

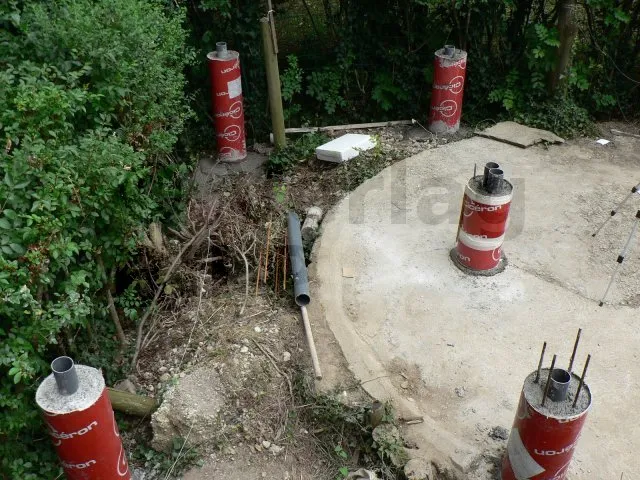

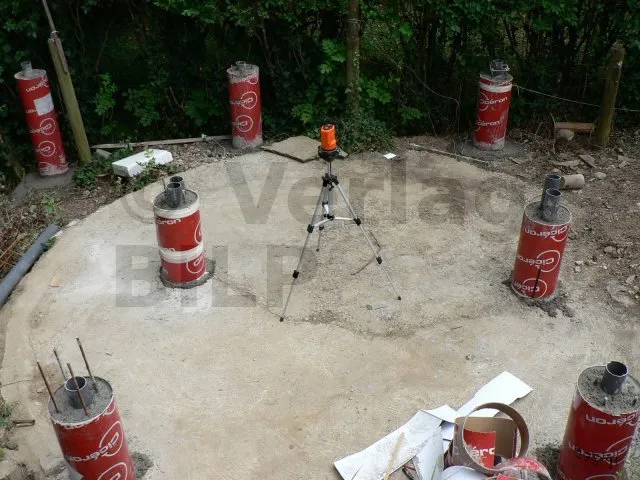

Um die hohe Schwellenhöhe zu erreichen, mussten wir große und sehr hohe Betonsockel bauen, in denen die Unterzugbalken abgestützt werden sollen.
Zur Befestigung von Unterzugbalken an Betonsockel gibt es mehrere Methoden und Techniken.

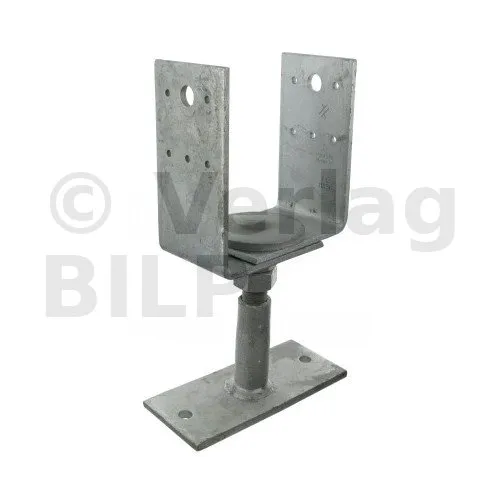

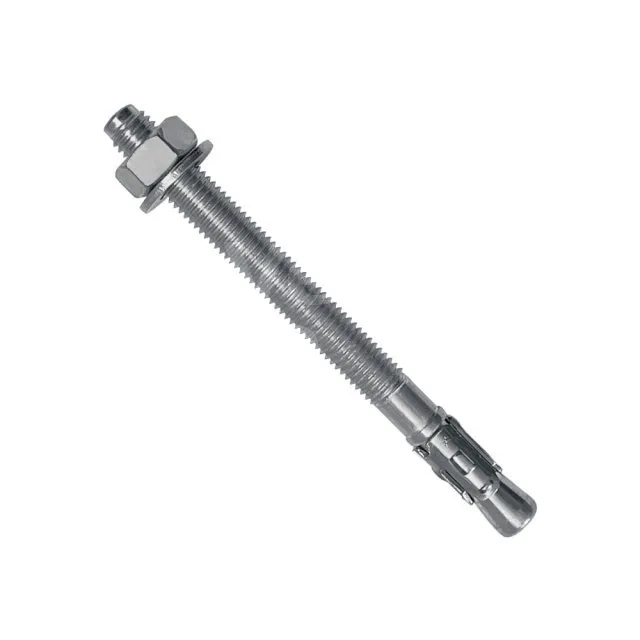

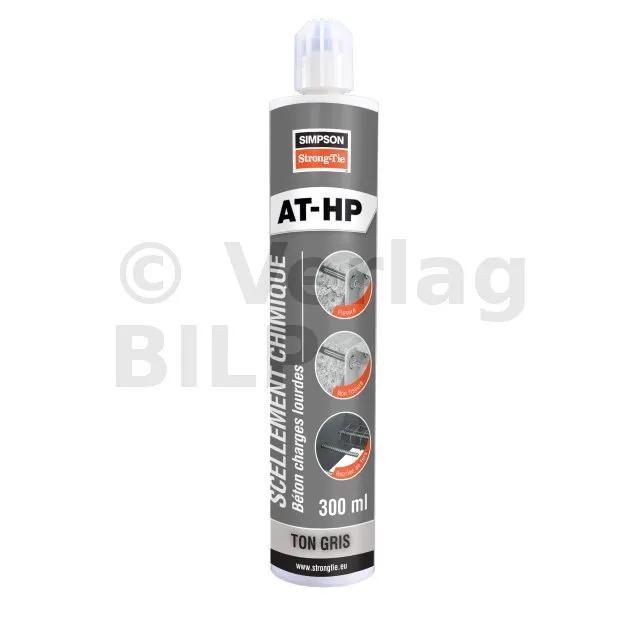

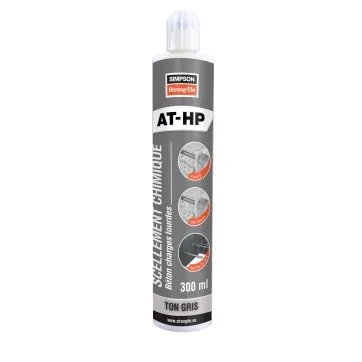

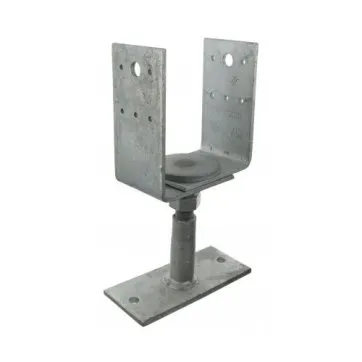

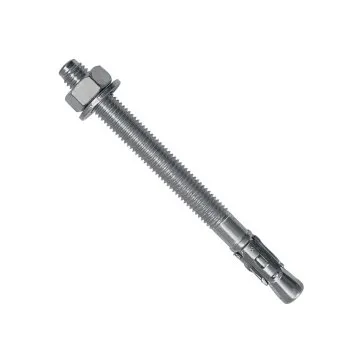

Sie können verstellbare Stützenfüsse vario an den Sockel entweder mit Ankerbolzen oder Betonankerschrauben oder durch chemische Abdichtung der Gewindestangen und deren Befestigung mit Muttern und Unterlegscheiben befestigen.

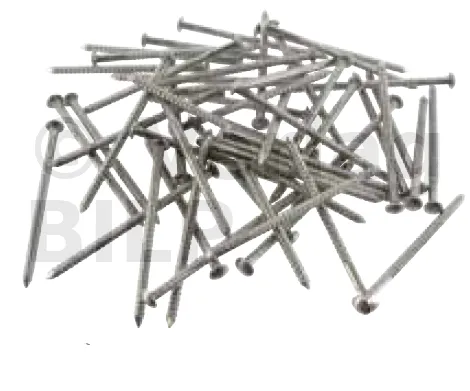

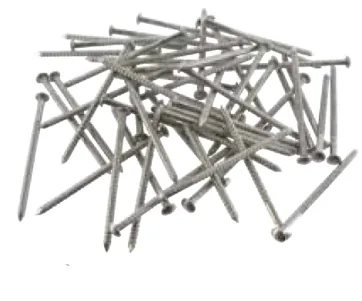

Zum anderen werden sie an den Unterzugbalken mit Rillennägel oder Gewindestangen befestigt, die mit Muttern und Unterlegscheiben.

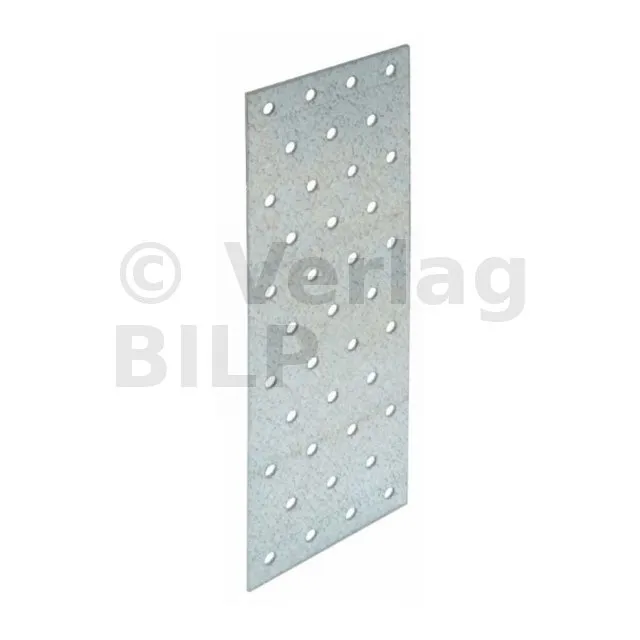

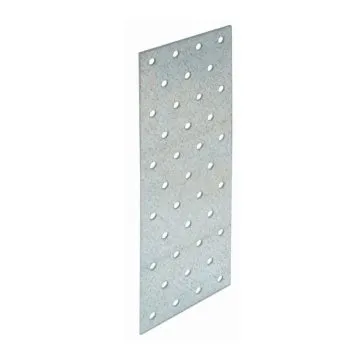

Sie können auch Schlagdübel verwenden, indem Sie ein paar PVC-Keile unter die Unterzugbalken legen, Gewindestangen , die mit einer Mutter + Unterlegscheibe in den noch frischen Beton eingeschweißt werden, Metall-Flachverbinder, Winkelverbinder oder MULTI-MONTI TimberConnect-Schrauben, die von oben befestigt werden.

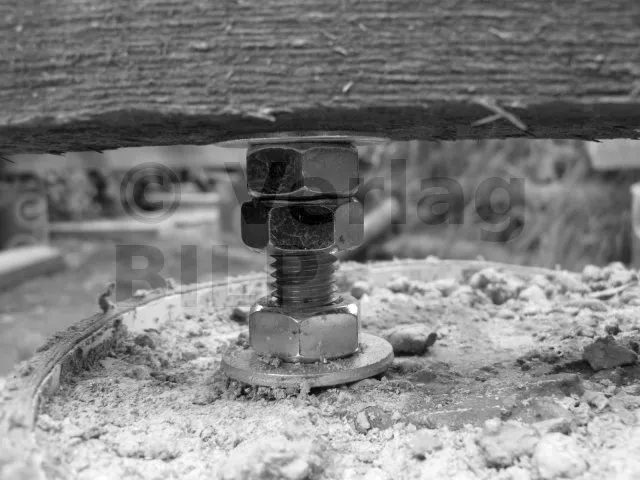

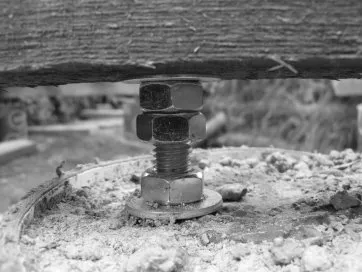

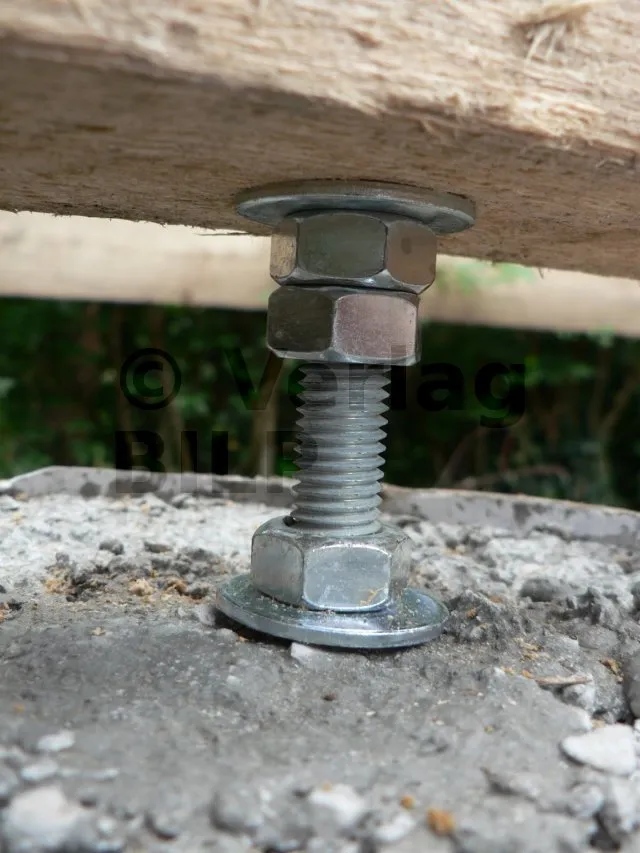

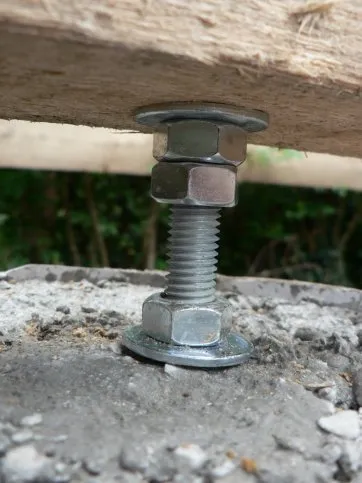

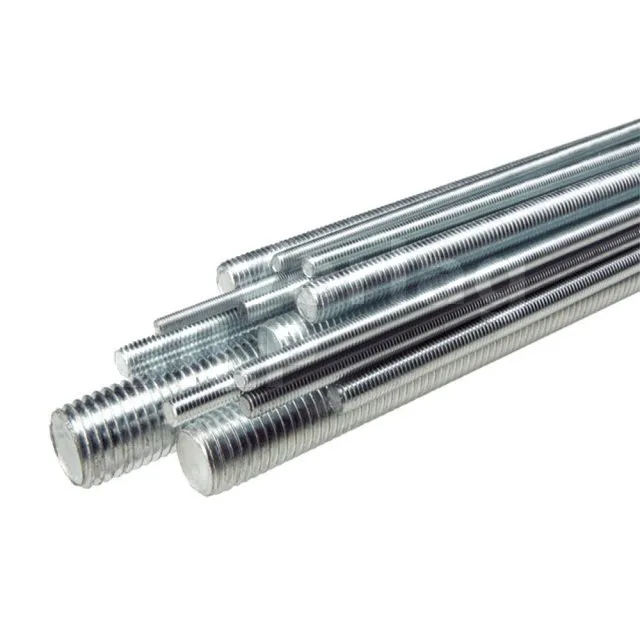

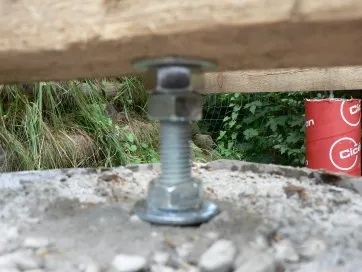

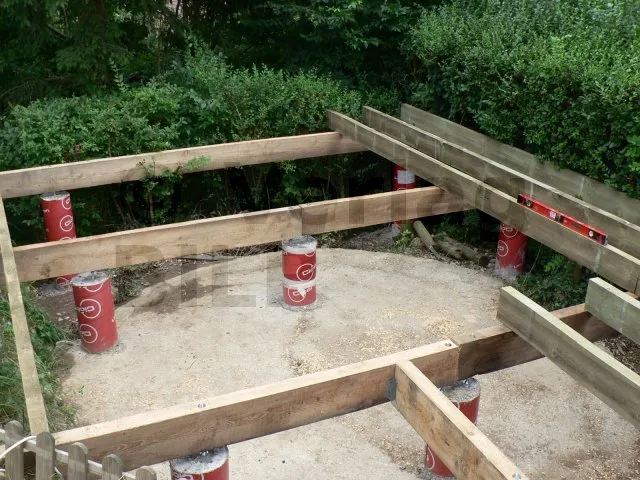

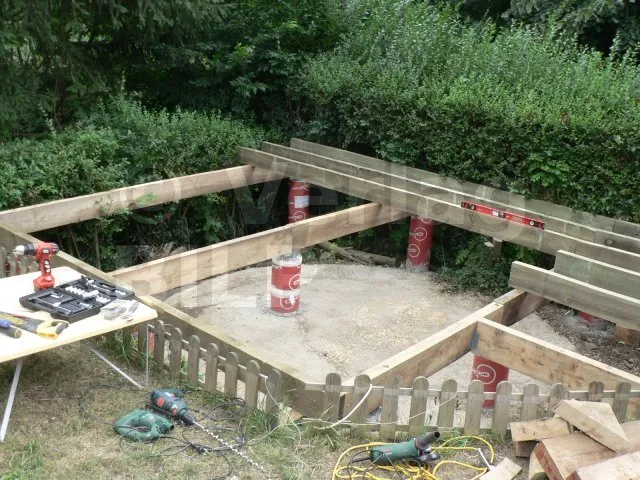

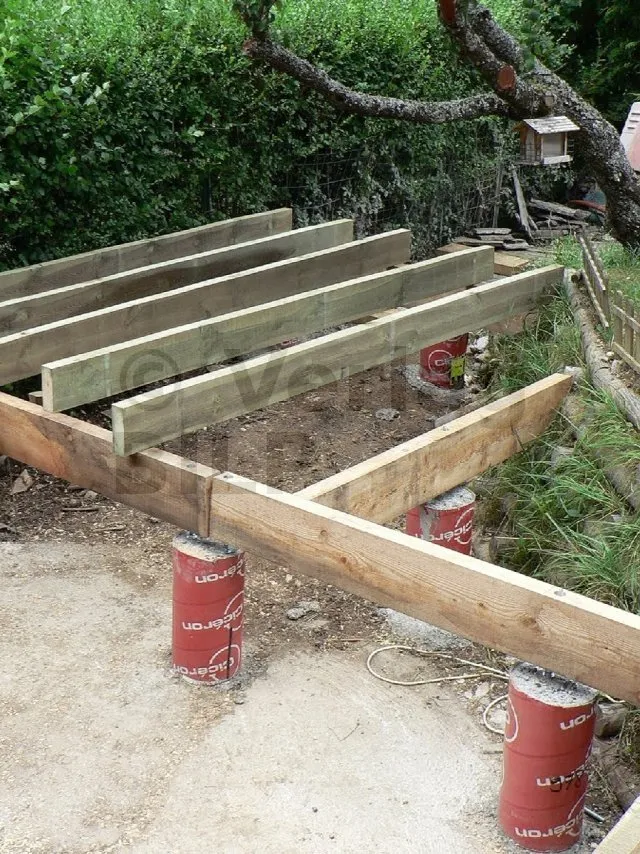

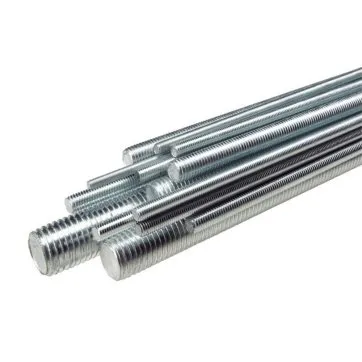

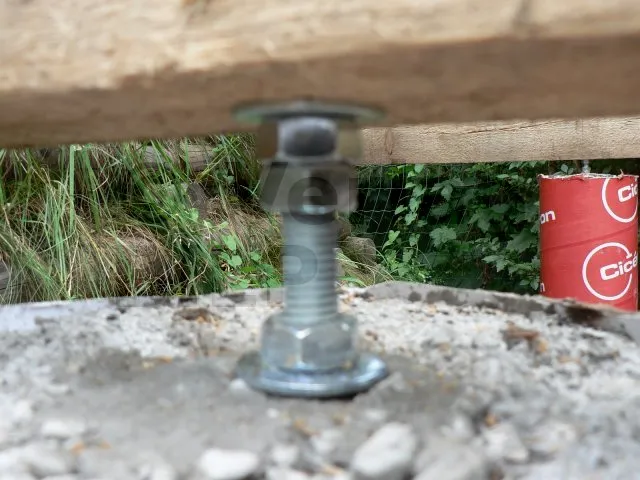

Um den direkten Kontakt zwischen dem Unterzugbalken und der Betonsockel zu vermeiden, haben wir bei diesem Projekt Gewindestangen verwendet, die vor dem Aufbringen von Muttern und Unterlegscheiben in den frischen Beton eingeschweißt wurden.

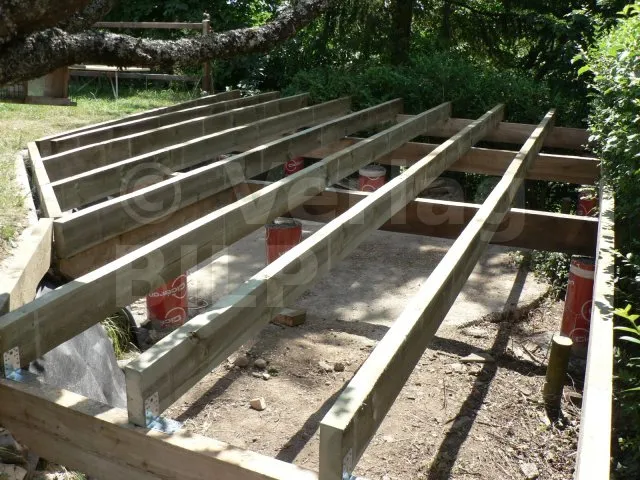

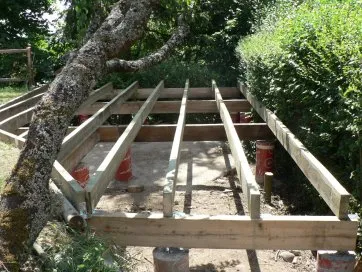

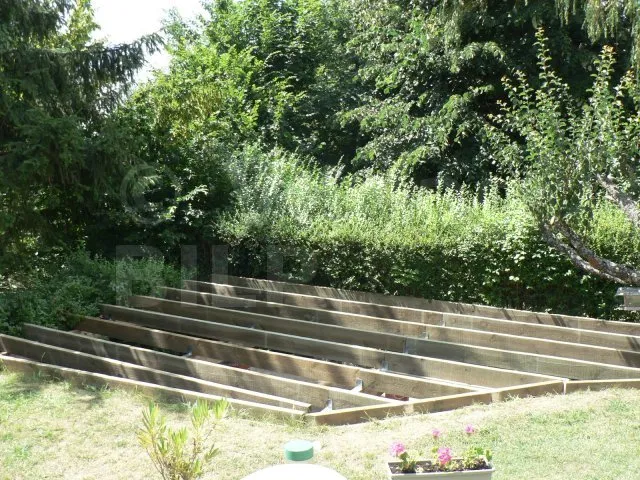

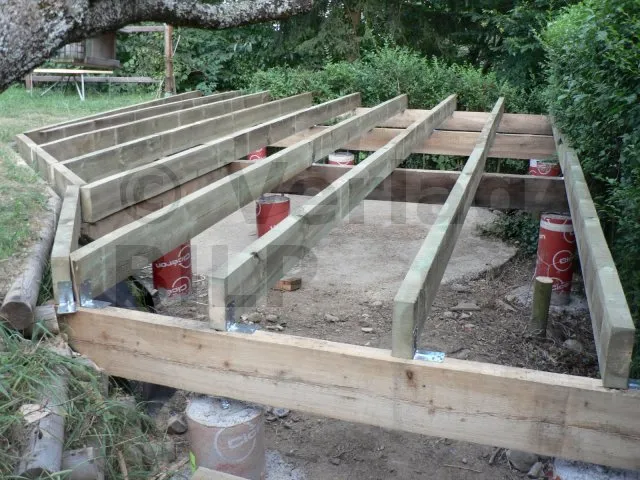

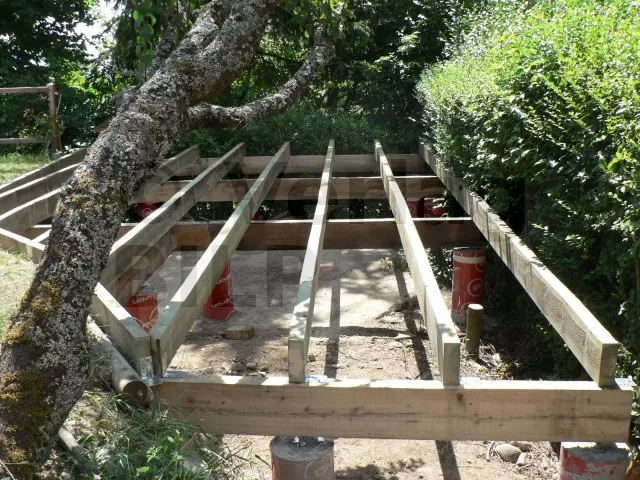

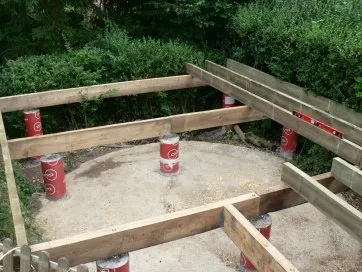

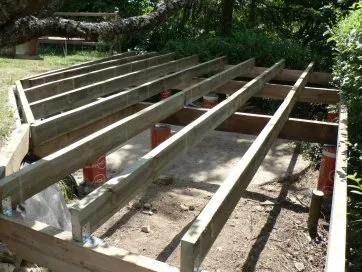

Es gibt zwei Möglichkeiten, um Balken zu befestigen :
entweder mit Winkelverbinder wie verstärkte Winkelverbinder oder einfache Winkelverbinder, die mit Rillennägel oder Verbindersschrauben befestigt wird.
Oder mit CombiConnect Schrauben, die auf den Balken befestigt werden.

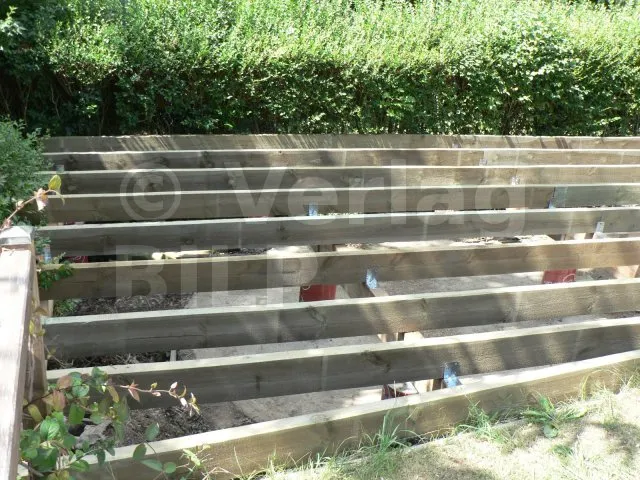

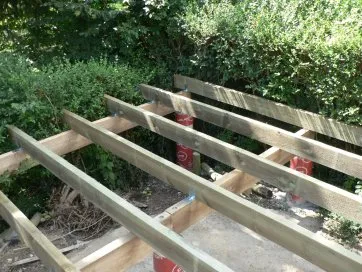

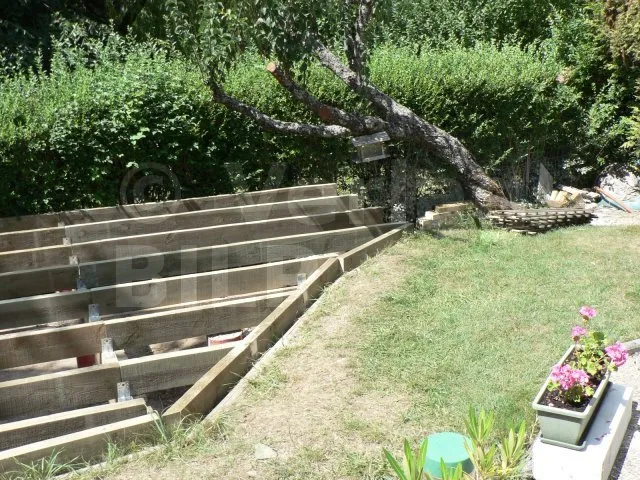

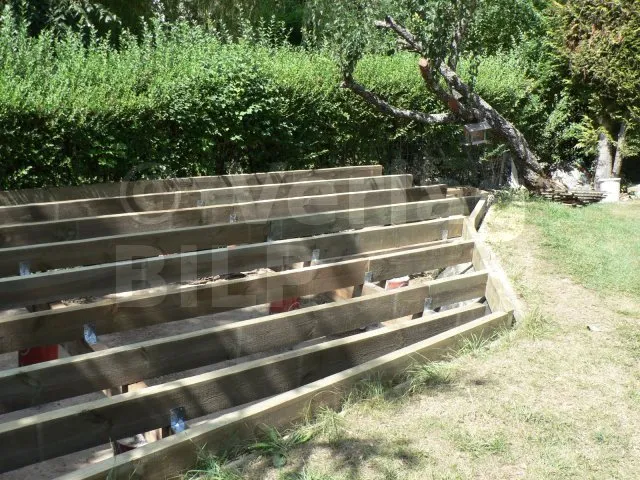

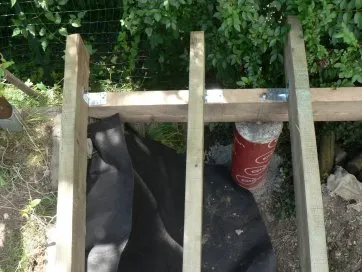

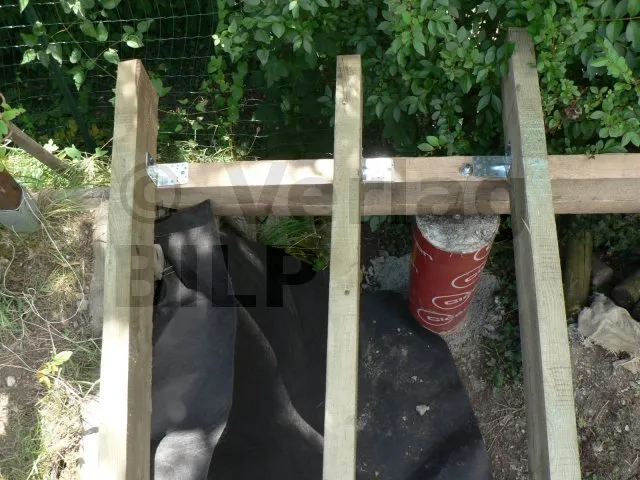

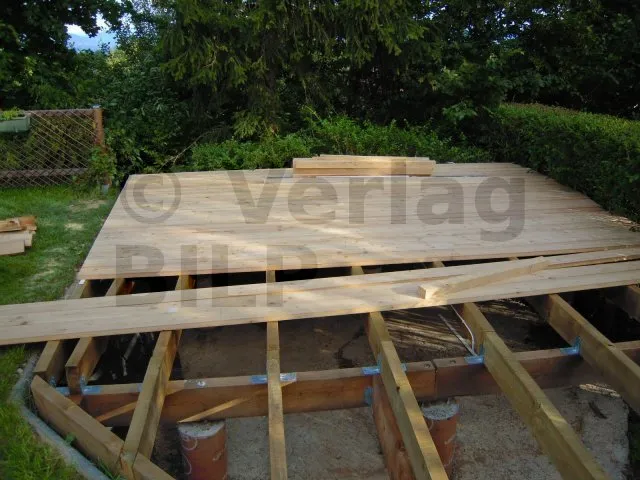

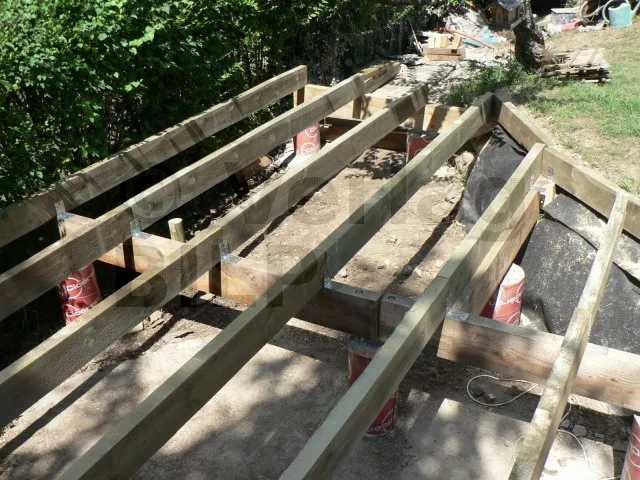

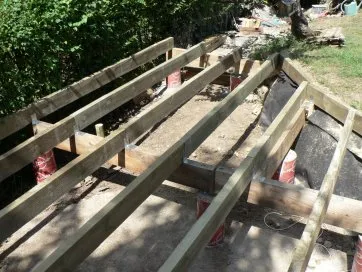

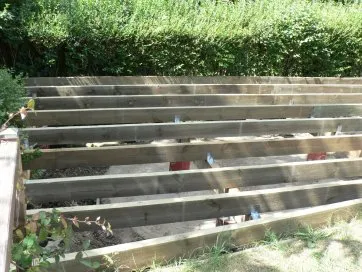

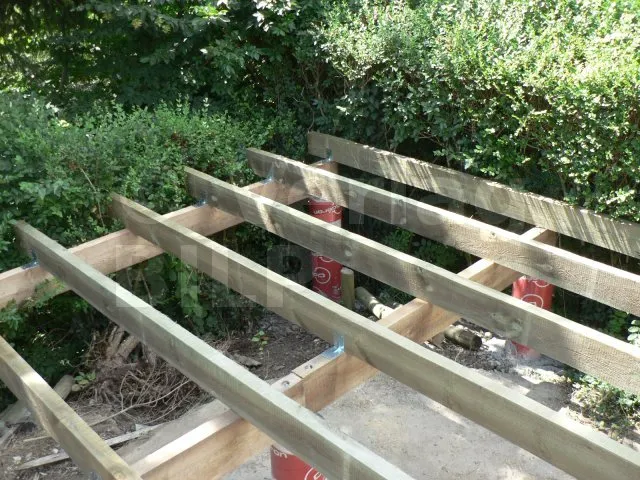

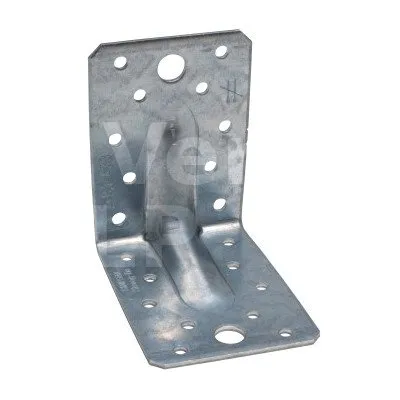

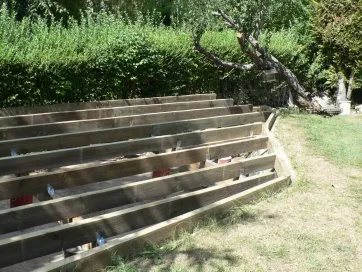

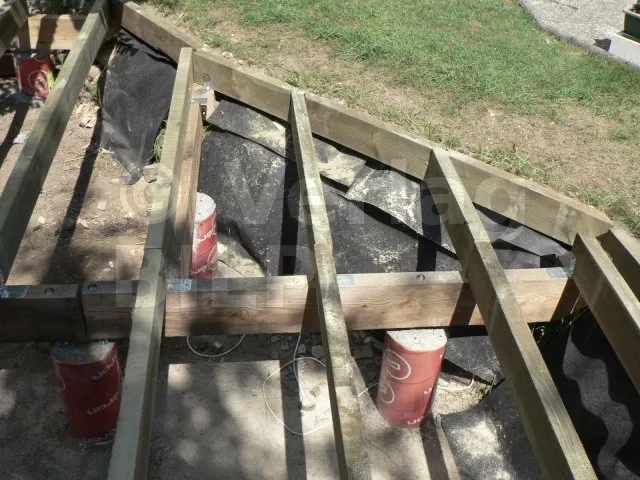

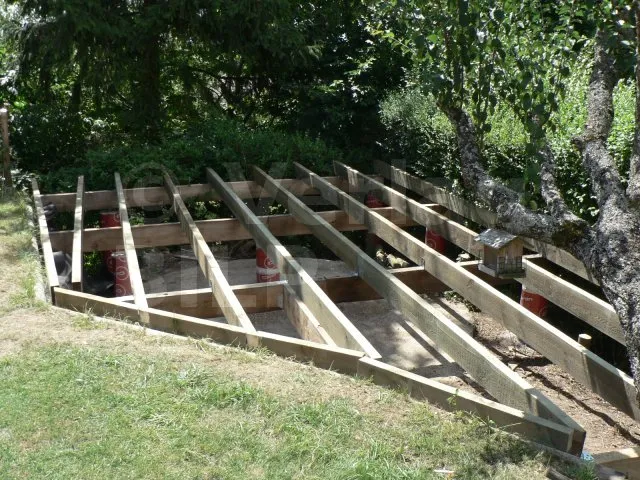

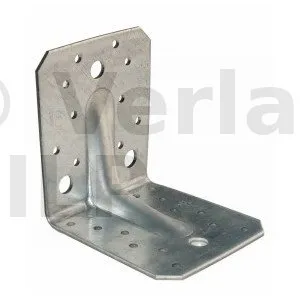

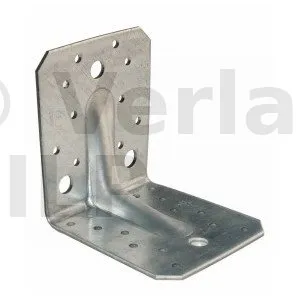

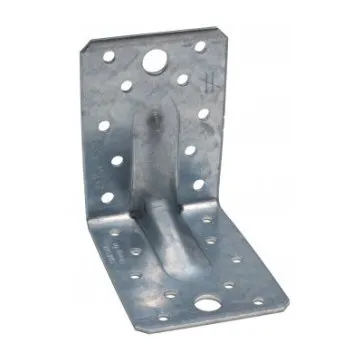

Bei diesem Projekt wurden die Balken mit verstärkten Winkelverbinder befestigt, die mit Rillennägel oder Verbindungsschrauben gesichert werden können.

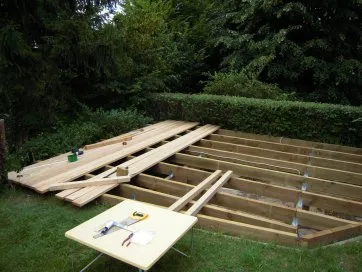

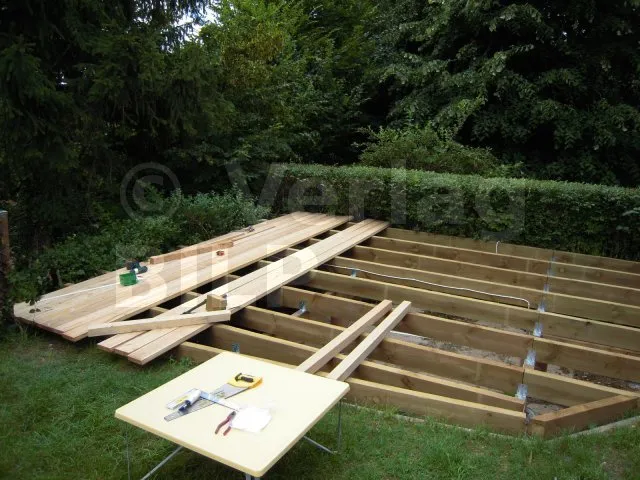

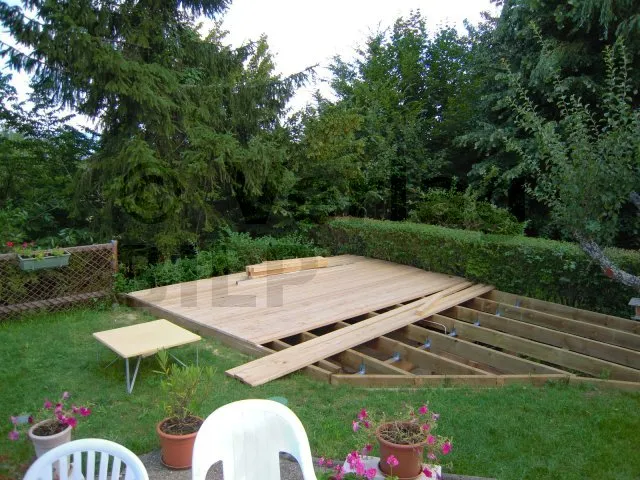

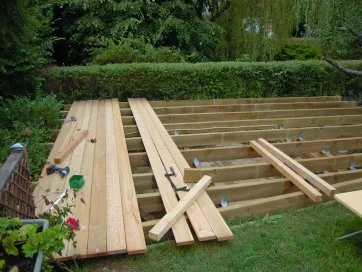

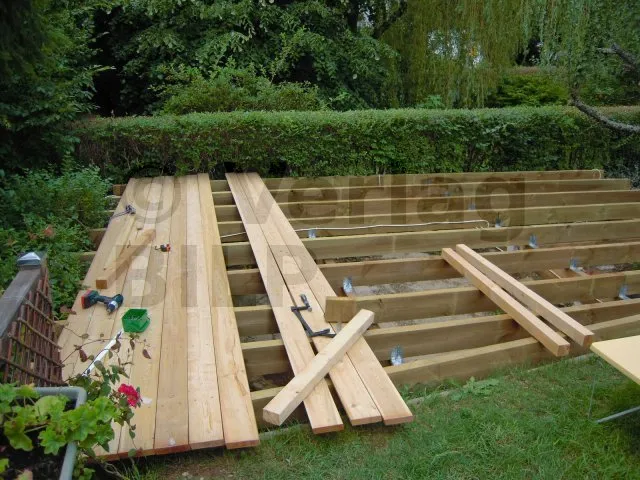

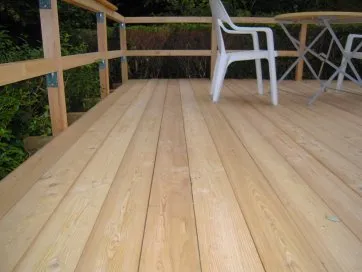

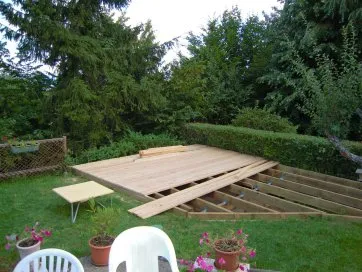

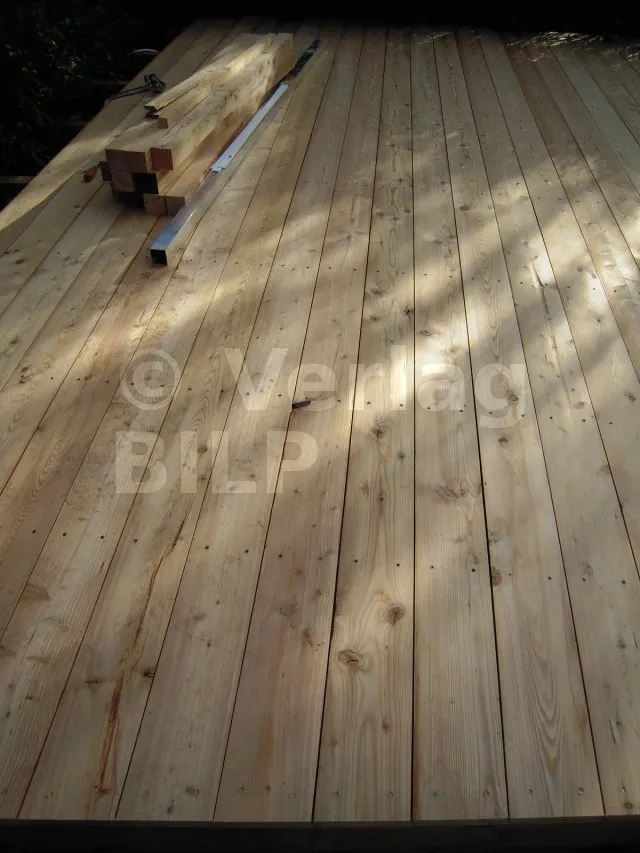

Für die Verlegung des Belags haben Sie die Wahl zwischen unsichtbaren Befestigungselementen oder sichtbaren Befestigungselementen. Um die Verbindungselemente nicht sichtbar sind, können Sie unsichtbare Clips verwenden. Für sichtbare Befestigungen müssen Sie jedoch Schrauben aus EDELSTAHL verwenden.

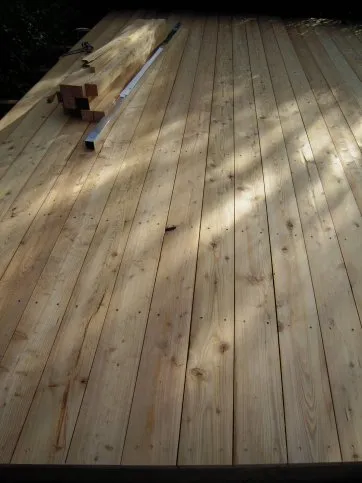

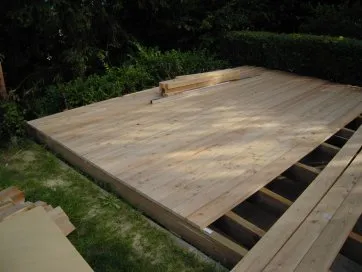

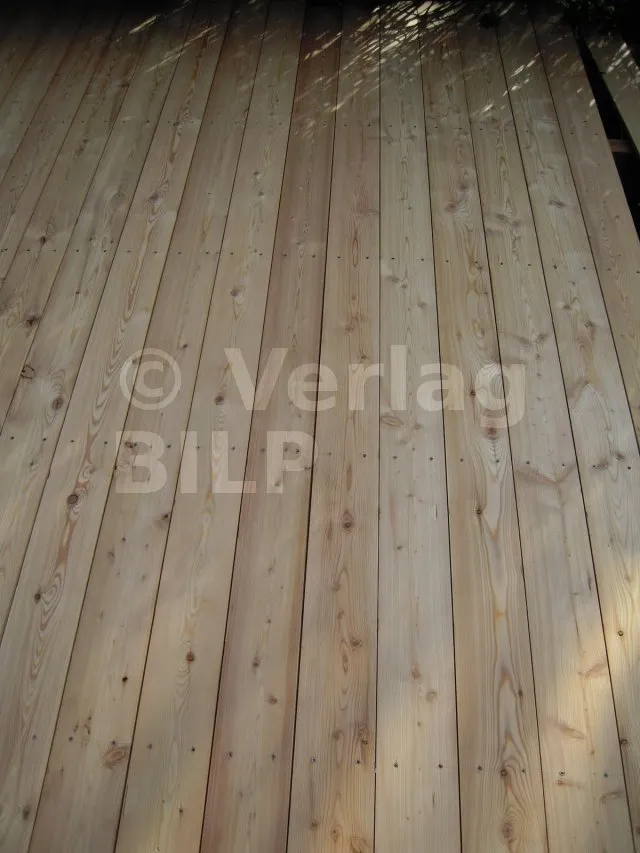

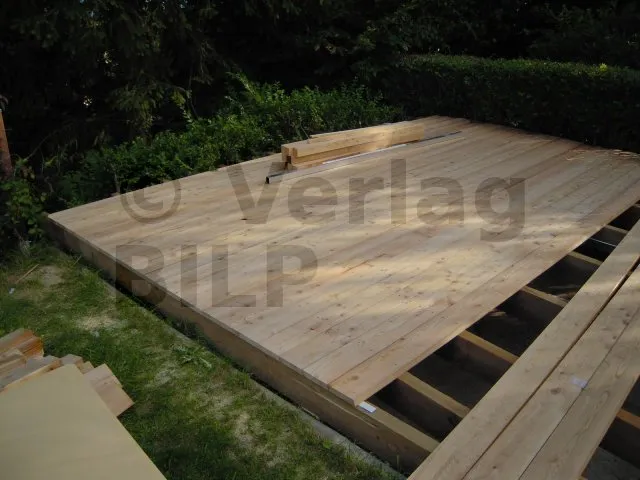

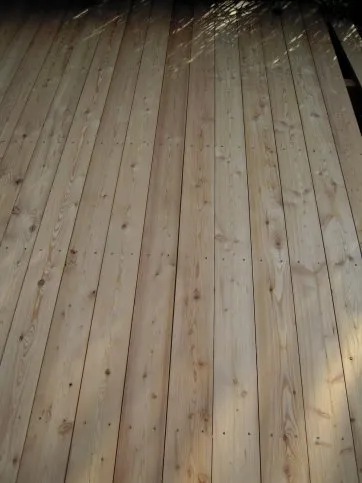

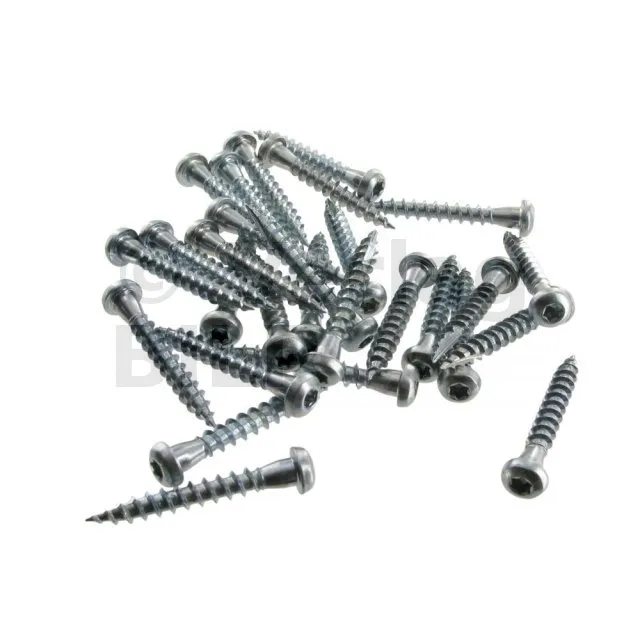

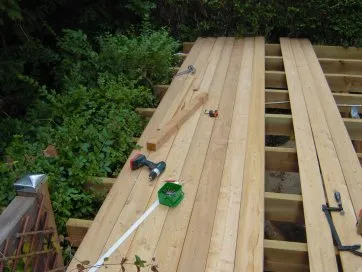

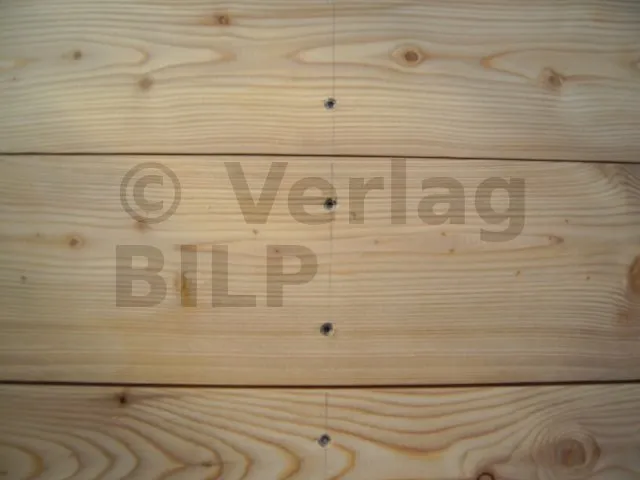

Für die Verlegung unserer Dielen haben wir hochwertige Edelstahlschrauben verwendet.

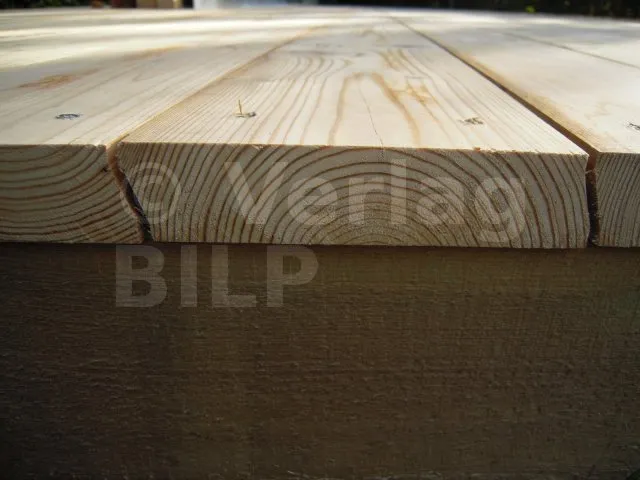

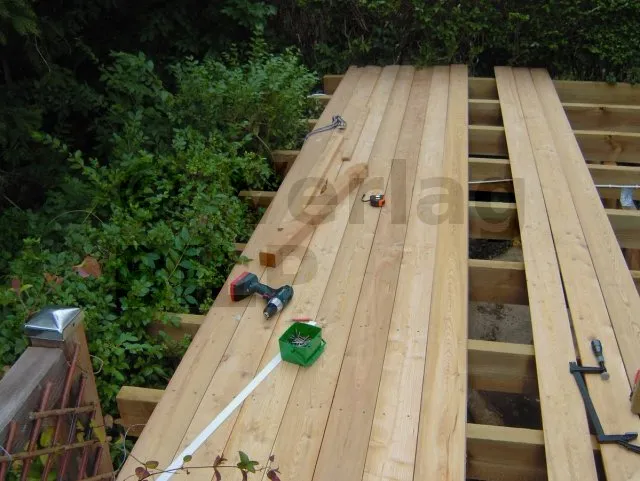

Um einen direkten Kontakt zwischen den Terrassendielen und den Balken zu vermeiden, wurden Kunststoffkeile eingesetzt, bevor die Dielen mit Edelstahlschrauben endgültig befestigt werden.

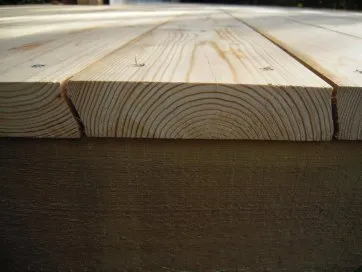

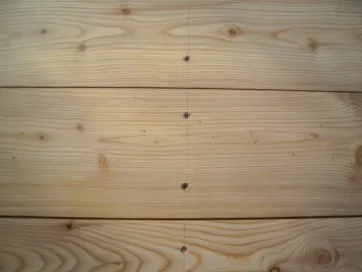

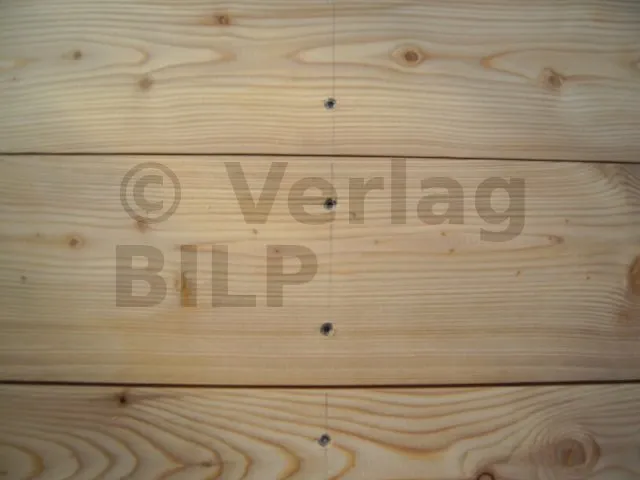

Die Verteilung der Schrauben erfolgt systematisch durch die Anordnung von zwei Edelstahlschrauben.

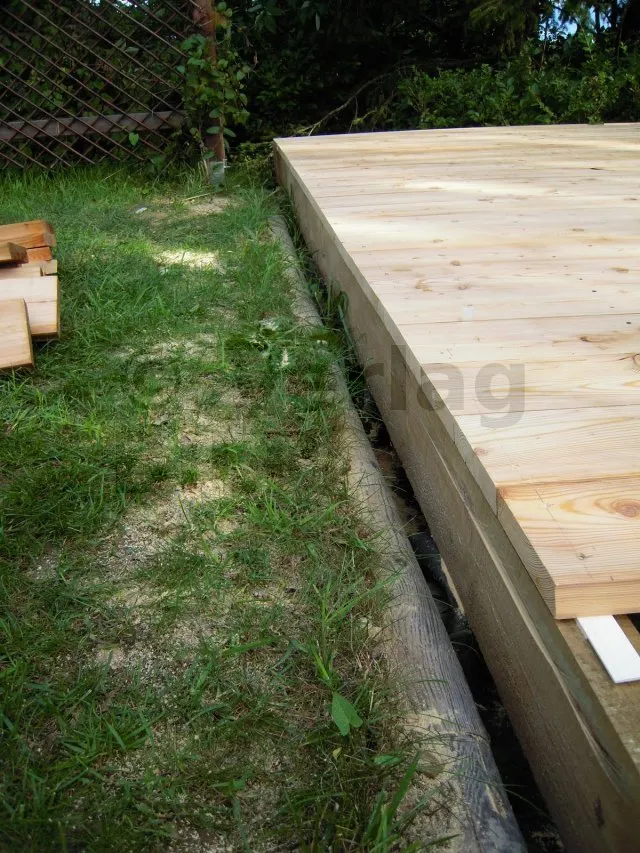

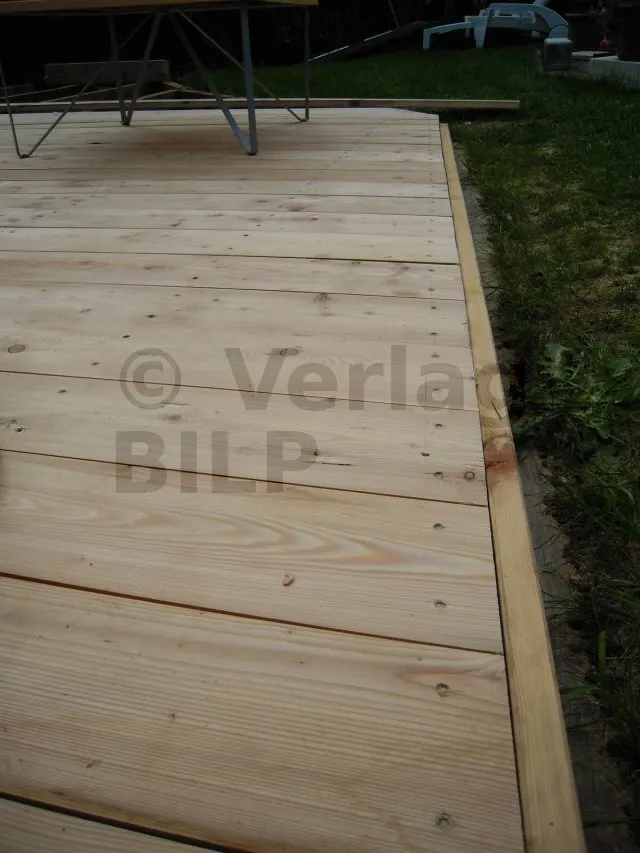

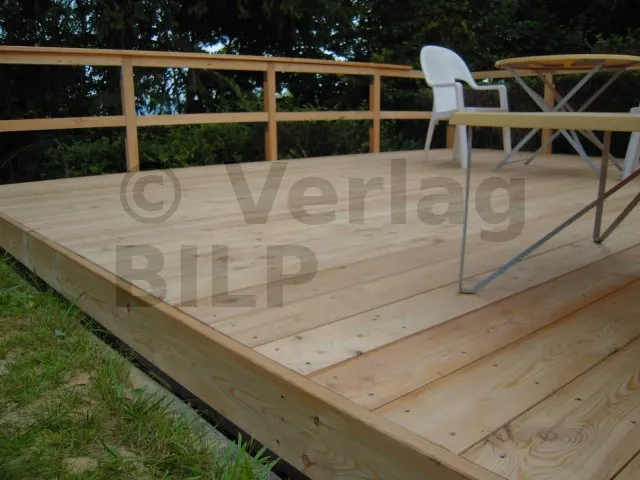

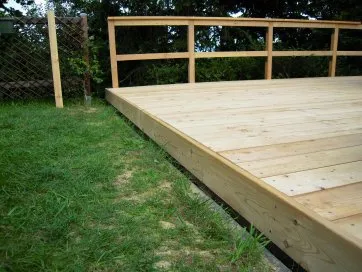

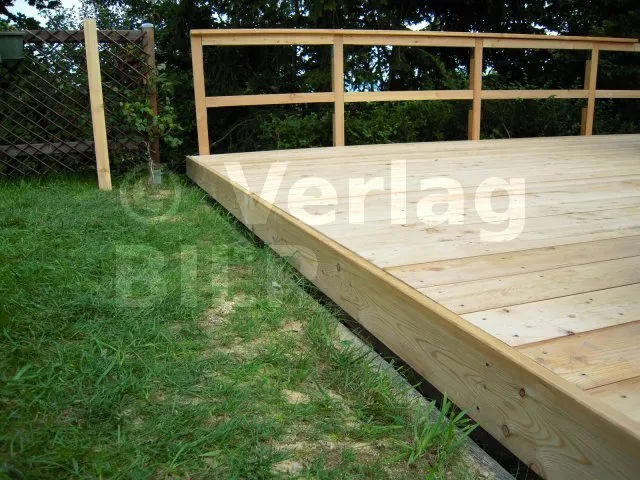

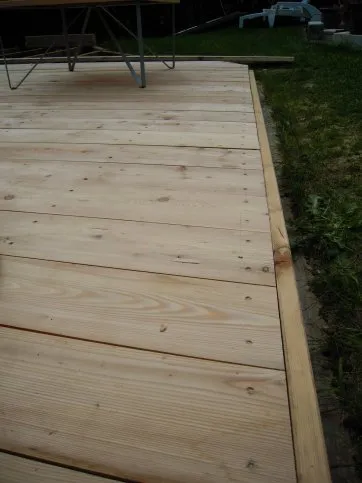

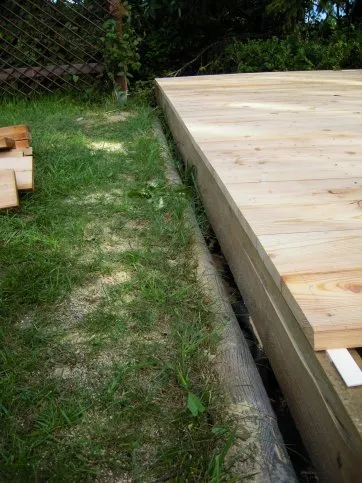

Es gibt verschiedene Arten von Abschlusskante. In unserem Fall haben wir uns für Vorderkanten entschieden, weil die zu verdeckende Höhe nicht sehr wichtig ist. Sie werden auch mit Schrauben aus EDELSTAHL wie bei den Dielen befestigt.

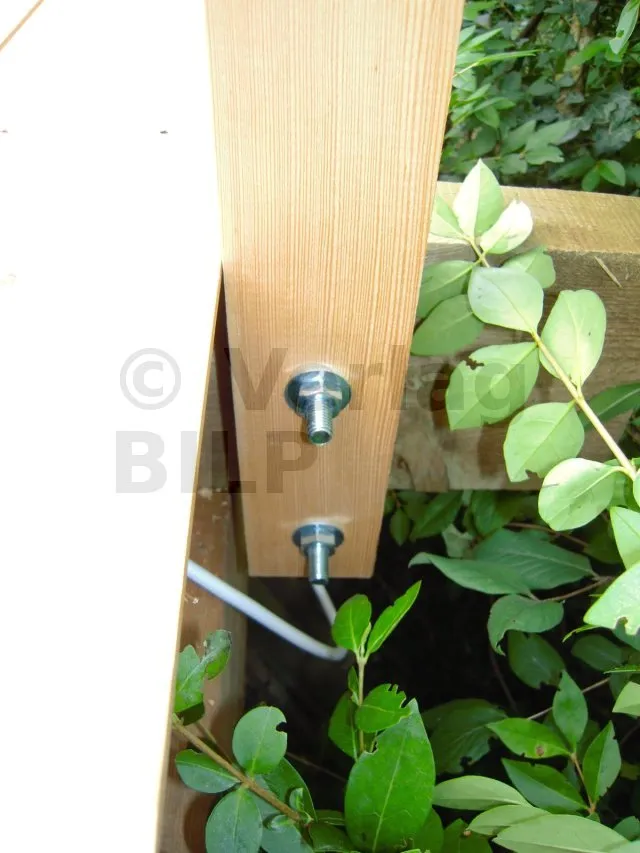

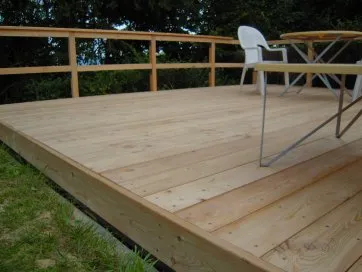

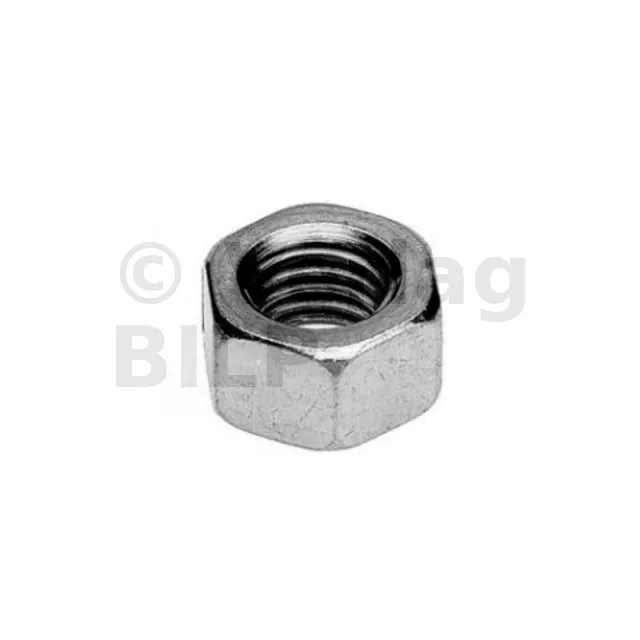

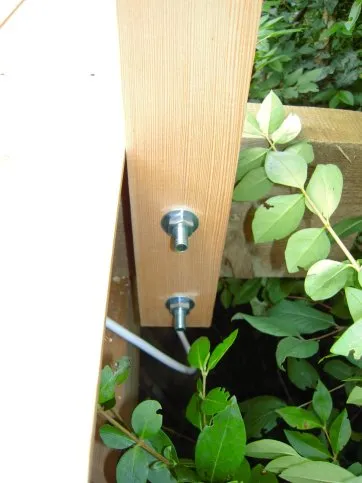

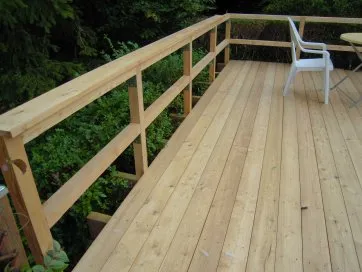

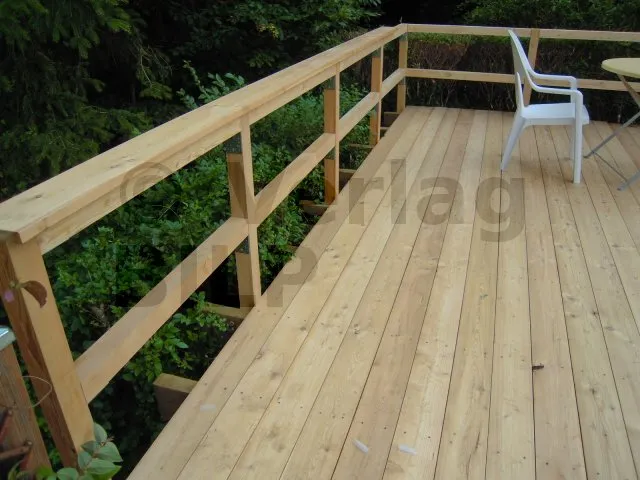

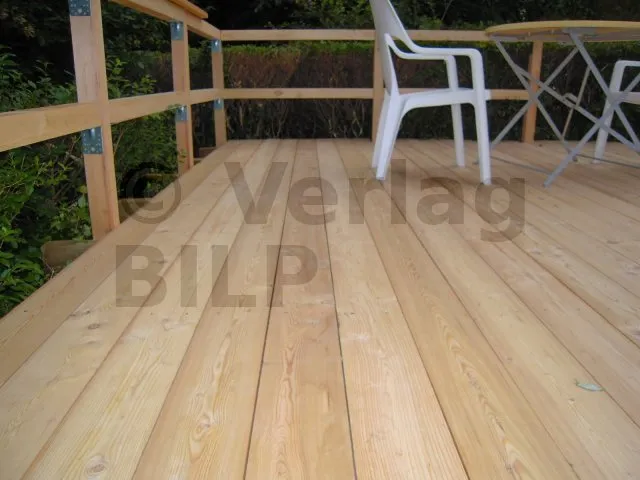

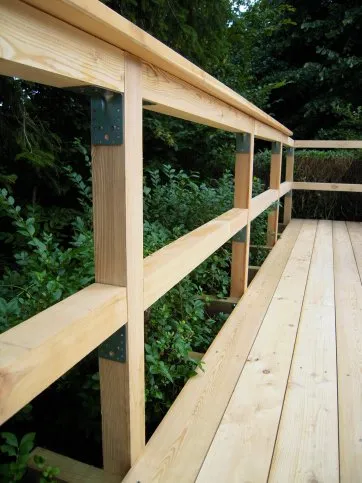

Die Befestigung des Geländer wurde mit Gewindestangen vorgenommen, die mit Muttern und Unterlegscheiben angezogen werden.

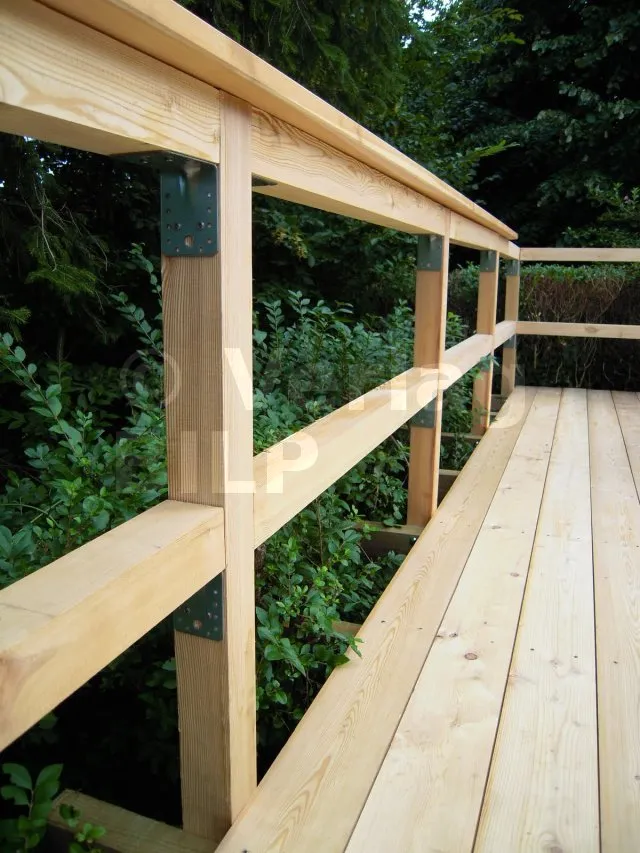

Die Struktur des Geländer wurde mit verstärkten Winkeln zusammengebaut, die entweder mit Rillennägel oder mit Verbindungsschrauben befestigt werden können.
