Holzterrasse auf gemischter Struktur: Betonsockel + Unterzugbalken Olivier M.

Bruno, Yvan

Diese sehr breite und prächtige Holzterrasse mit einer Reihe von Treppen hat dieses Haus vollständig verwandelt. Die Höhe der Schwelle und die Konfiguration des Bodens haben uns dazu veranlasst, eine Struktur auf Unterzugbalken anzunehmen, die auf gemauerten Sockel ruht.

Hier ist eine kleine Vorschau auf die Pläne für dieses Projekt.

Hier ist die Umsetzung des Projekts in einigen Bildern :

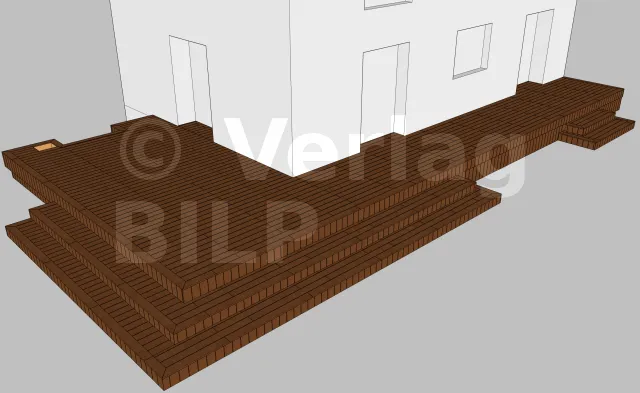

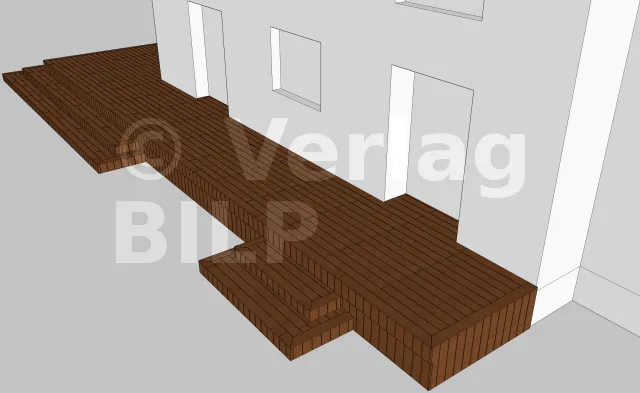

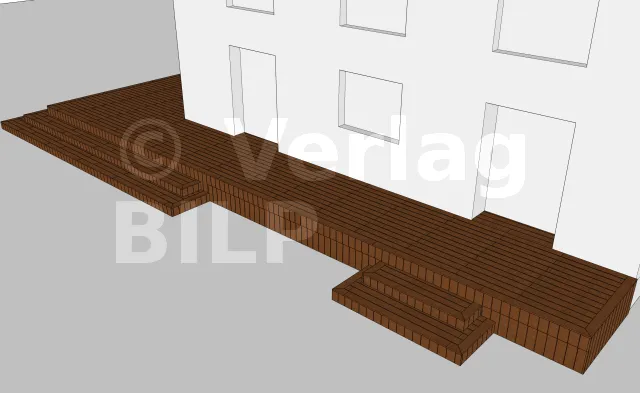

perspektivische Ansicht 1

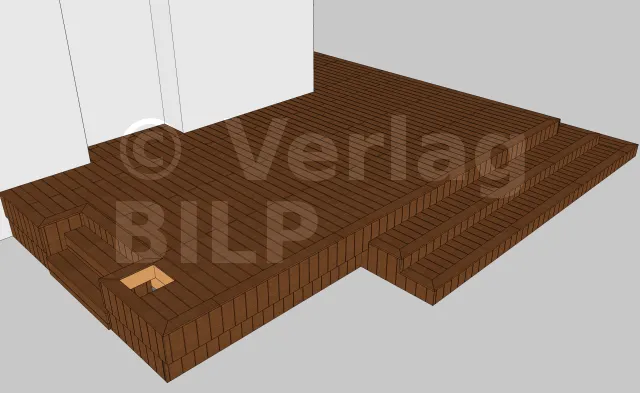

perspektivische Ansicht 2
perspektivische Ansicht 3


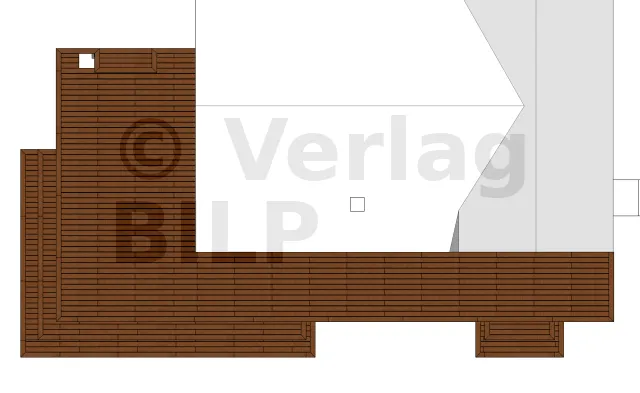

Draufsicht

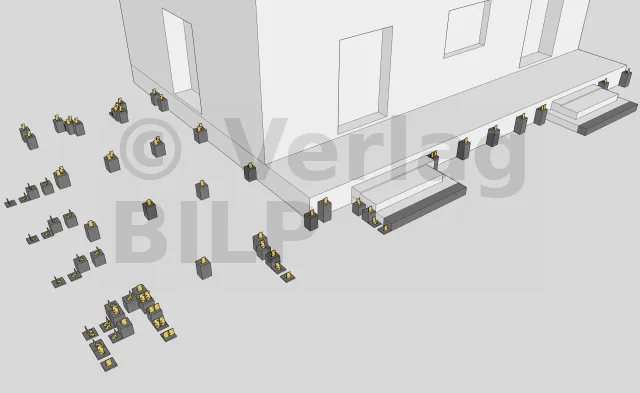

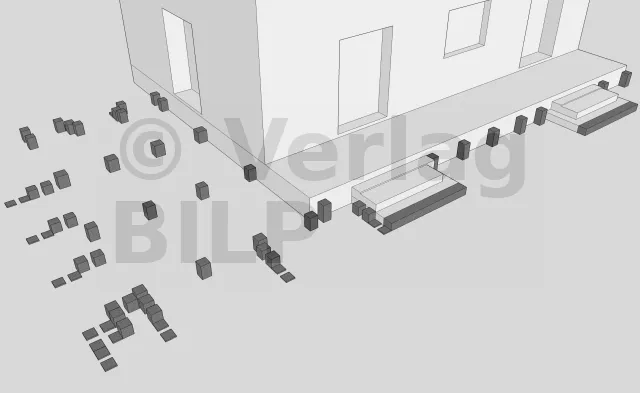

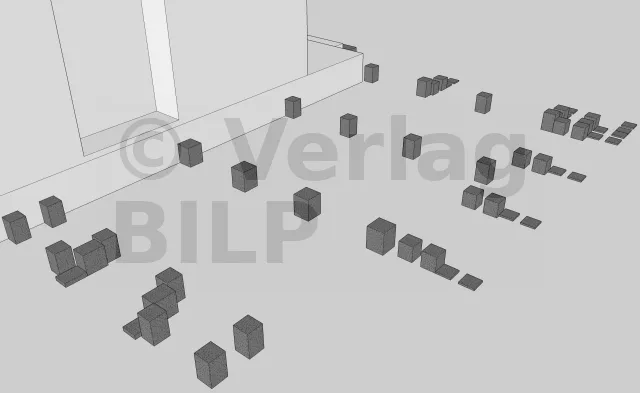

Verteilung der Betonsockel 1

Die erste Stufe von implementation ist die Herstellung der Betonsockel.
Um die Lage der Betonsockel zu bestimmen, müssen zunächst die verschiedenen Elemente der Terrassenstruktur berechnet werden, wie der maximale Achsabstand zwischen den Stützen, der Querschnitt und die Spannweite der Balken, der Unterzugbalken.

Verteilung der Betonsockel 2

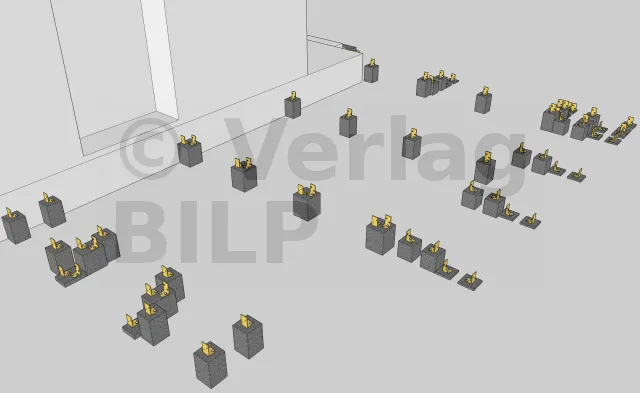

Ansicht der Winkelverbinder auf den Sockel 1
Ansicht der Winkelverbinder auf den Sockel 2

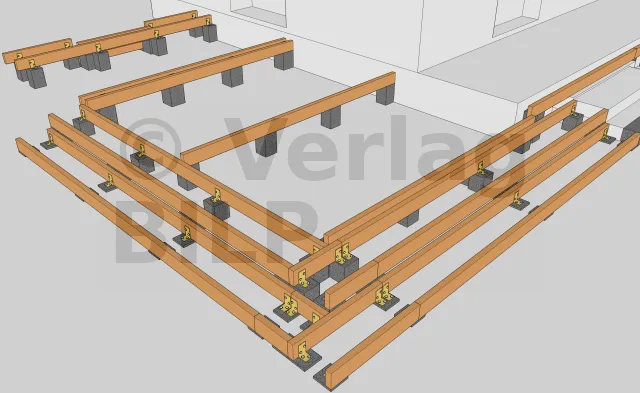

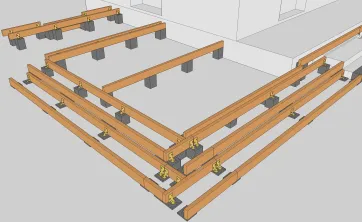

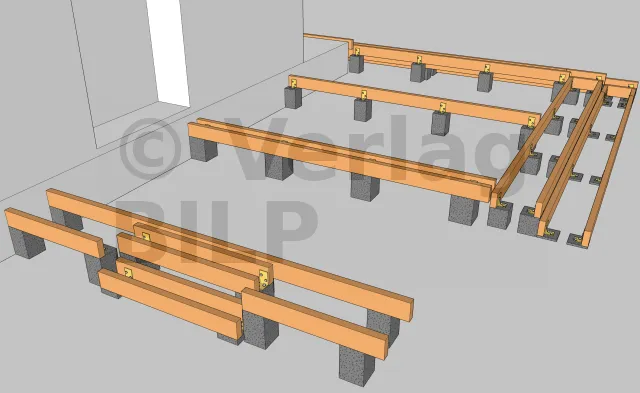

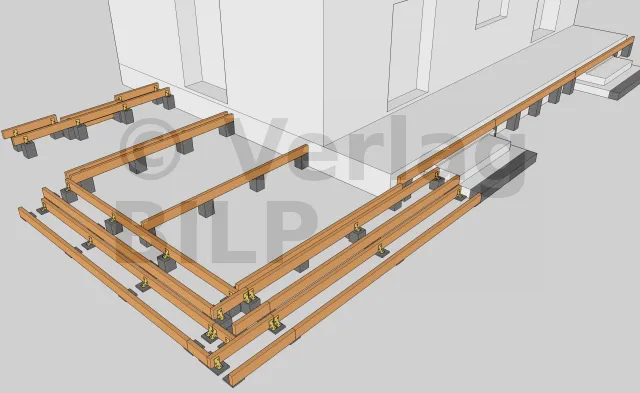

Verlegung der Unterzugbalken 1

Es gibt mehrere Methoden zur Befestigung der Unterzugbalken an den Sockel. Die Wahl der zu verwendenden Methode hängt von mehreren Parametern ab.
Eine der besten Lösungen ist die Verwendung von verstellbaren Vario-Stützenfüßen, die entweder mit Ankerschrauben, Betonankerschrauben oder chemischer Dichtmasse der Gewindestangen an den Sockel befestigt und dann mit Muttern und Unterlegscheiben angezogen werden.

Zum anderen werden sie an den Unterzugbalken mit Rillennägel oder Gewindestangen befestigt, die mit Muttern und Unterlegscheiben angezogen werden.


Verlegung der Unterzugbalken 2

Sie können auch Schlagdübel verwenden, indem Sie einige PVC-Keile unter den Unterzugbalken platzieren.

Verlegung der Unterzugbalken 3

Für die Befestigung der Unterzugbalken an den Sockel können auch Gewindestangen verwendet werden, die mit Mutter + Unterlegscheibe, Metall-Flachverbinder oder TimberConnect MULTI-MONTI-Schrauben, die von oben befestigt werden, in den noch frischen Beton eingeschweißt werden.

Verlegung der Unterzugbalken 4

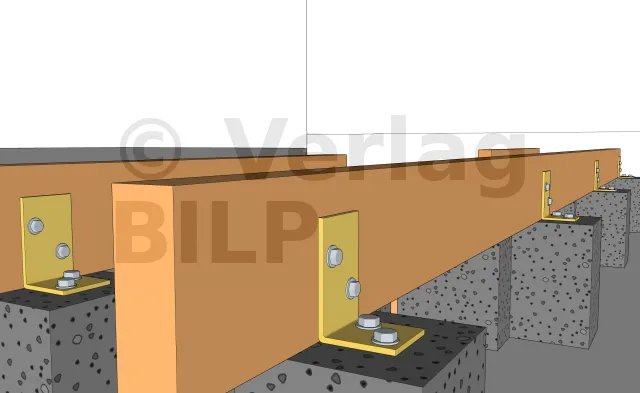

Details der Befestigungen der Unterzugbalken auf den Betonsockel

Für dieses spezielle Projekt haben wir verstärkte Winkelverbinder mit einer Dicke von 3mm verwendet. Die Winkelverbinder werden mit Sechskantankerschrauben an den Sockel und mit speziellen Verbindungsschrauben oder einer Sechskant-Holzschraube an den Unterzugbalken befestigt.

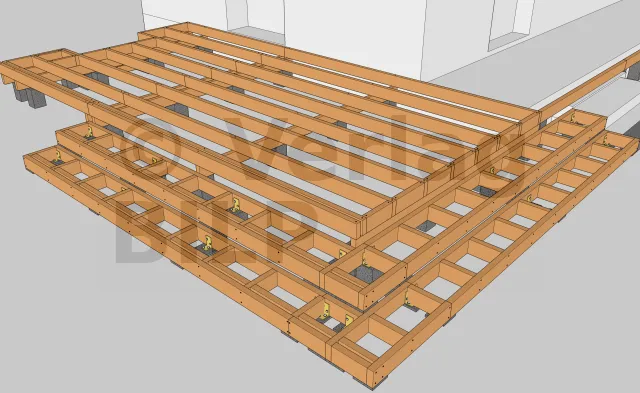

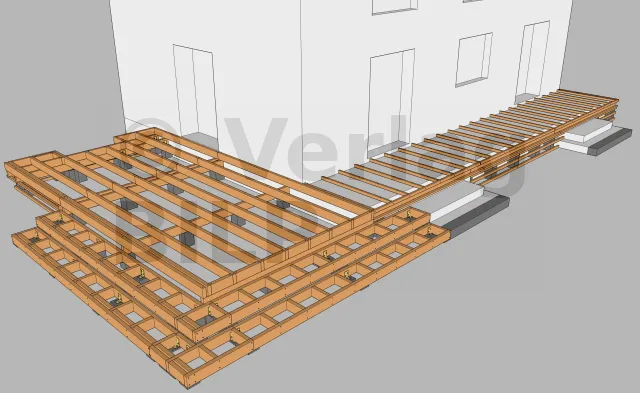

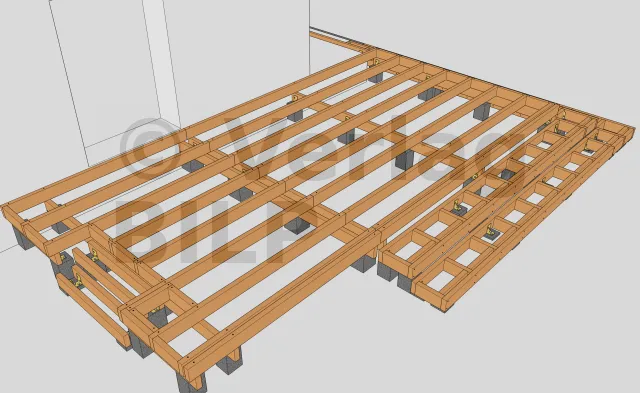

Verlegung der Balken 1

Es gibt zwei Möglichkeiten zur Befestigung der Balken an den Unterzugbalken.
Die erste ist die Verwendung von Winkelverbinder wie verstärkte Winkelverbinder oder einfache Winkelverbinder, die mit Rillennägel oder Verbindungsschrauben befestigt werden.
Die zweite ist die Verwendung von CombiConnect-Schrauben, wobei die Befestigung von oben erfolgt.

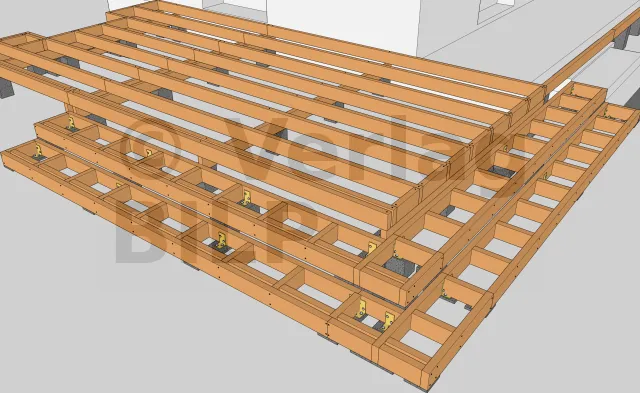

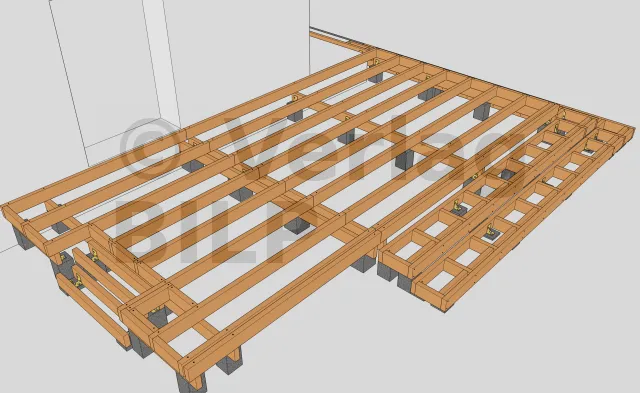

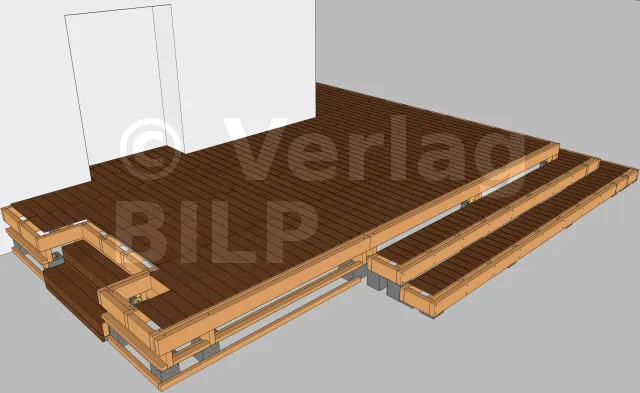

Verlegung der Balken 2

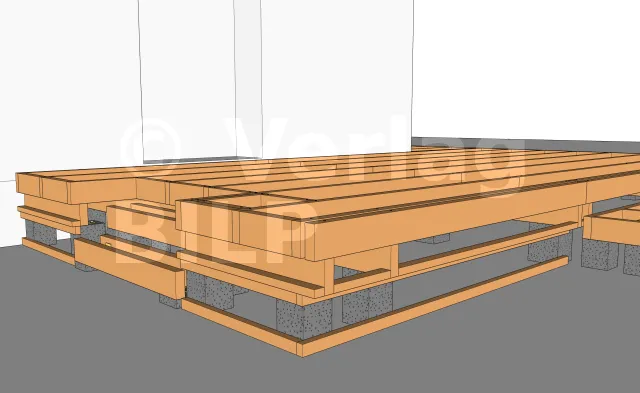

Anordnung von Balken für die Konstruktion von Treppenstufen

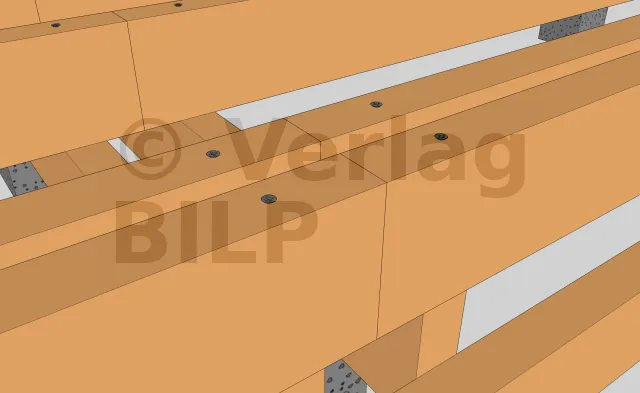

Details der Balkenbefestigungen an den Unterzugbalken

In unserem Fall haben wir sie von oben mit CombiConnect-Schrauben befestigt.

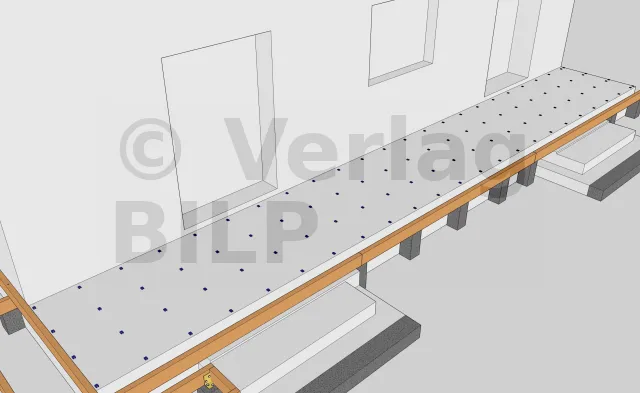

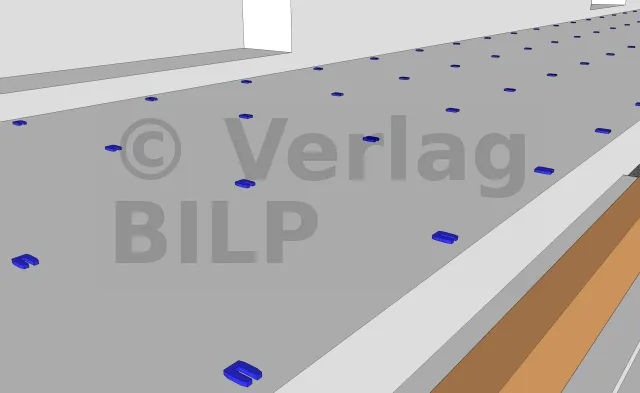

Ansicht der Kunststoffkeile

Für die Verlegung der Lagerhölzer ist es sehr wichtig, den direkten Kontakt der Lagerhölzer mit der Platte zu vermeiden, indem Kunststoffkeile oder Holzkeile verwendet werden.

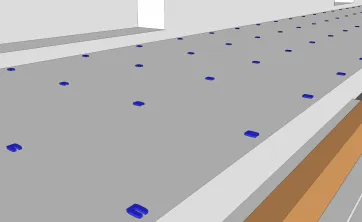

Detaillierte Ansicht der Kunststoffkeile

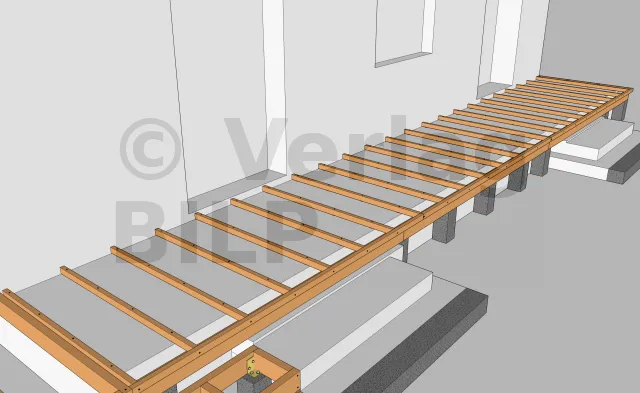

Befestigung der Lagerhölzer auf der Betonplatte

Die Lagerhölzer können entweder mit Betonankerschrauben Typ MULTI-MONTI TimberConnect oder mit Schlagdübel an der Platte befestigt werden.

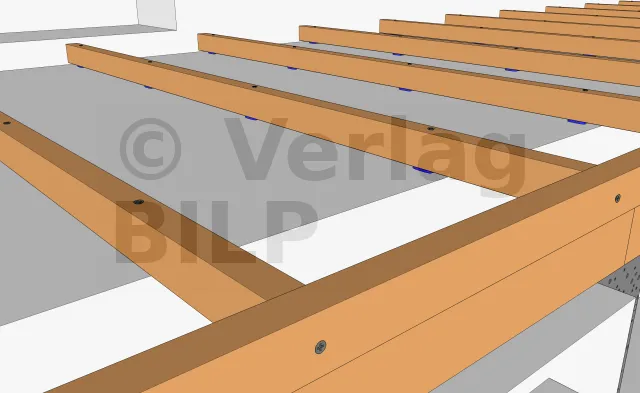

Detaillierte Befestigungen der Lagerhölzer auf der Betonplatte

Bei diesem Projekt haben wir MULTI-MONTI TimberConnect Betonverankerungsschrauben verwendet, um die Lagerhölzer an der Platte zu befestigen.

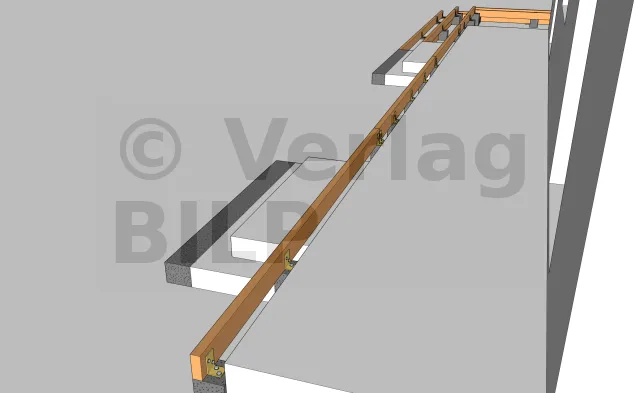

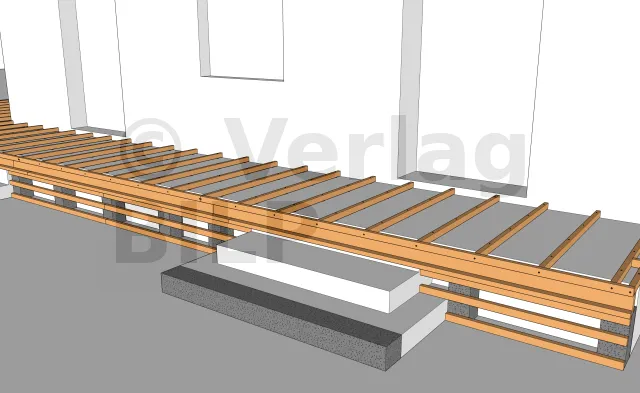

Befestigung der Lagerhölzer für die Kantenlage 1

Die Lagerhölzer werden mit CombiConnect-Schrauben befestigt, um die Abschlusskanten korrekt befestigen zu können.

Befestigung der Lagerhölzer für die Kantenlage 2
Befestigung der Lagerhölzer für die Kantenlage 3

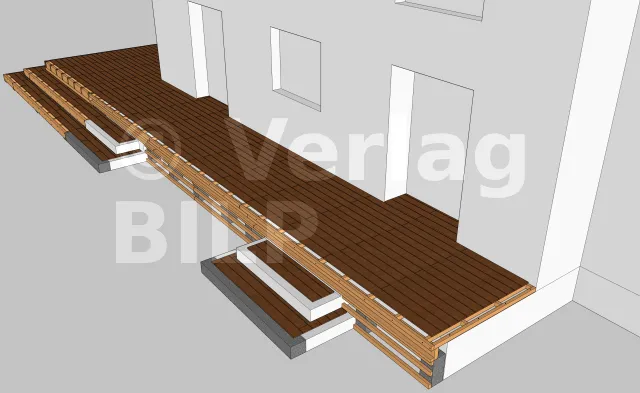

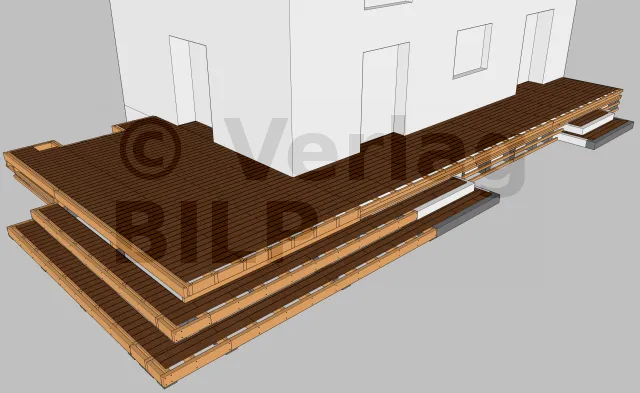

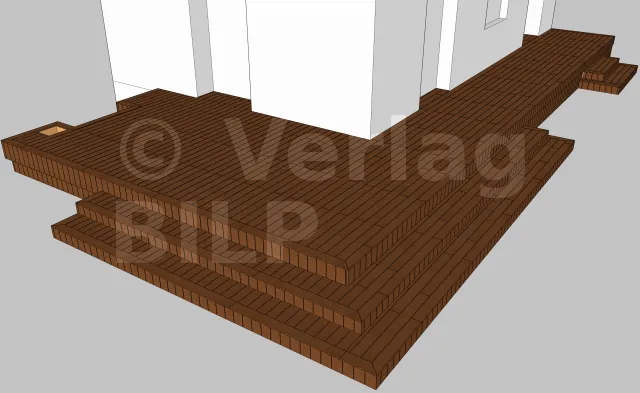

Ansicht der Belagsdielen 1
Ansicht der Belagsdielen 2
Ansicht der Belagsdielen 3

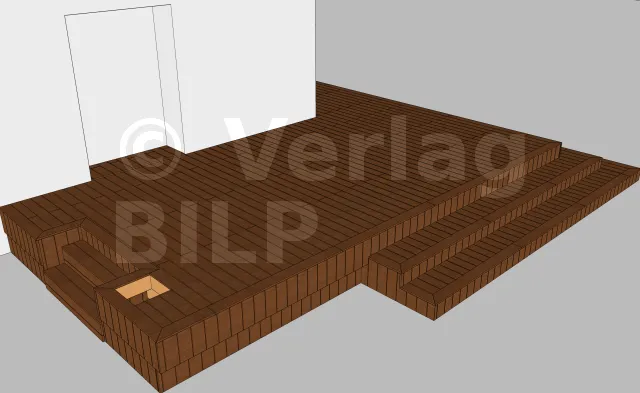

Ansicht der Abschlusskanten 1

Die Kanten werden wie die Dielen mit Schrauben aus EDELSTAHL befestigt.

Ansicht der Abschlusskanten 2
Ansicht der Abschlusskanten 3

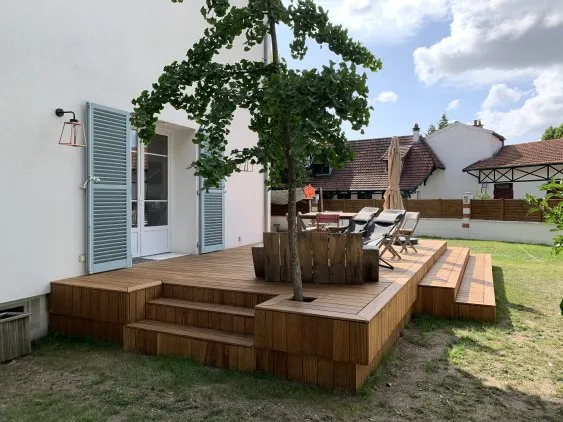

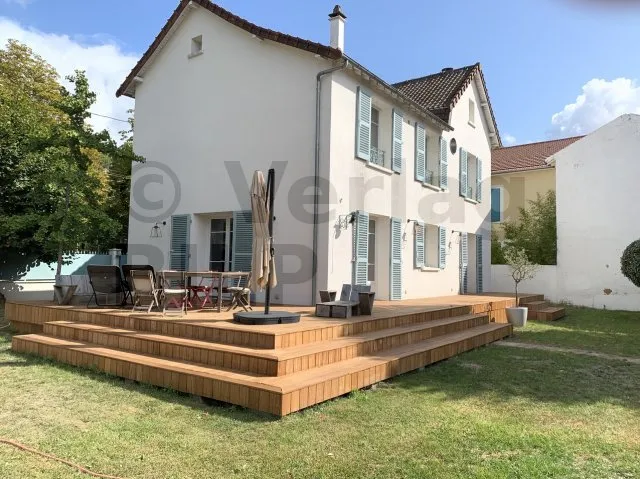

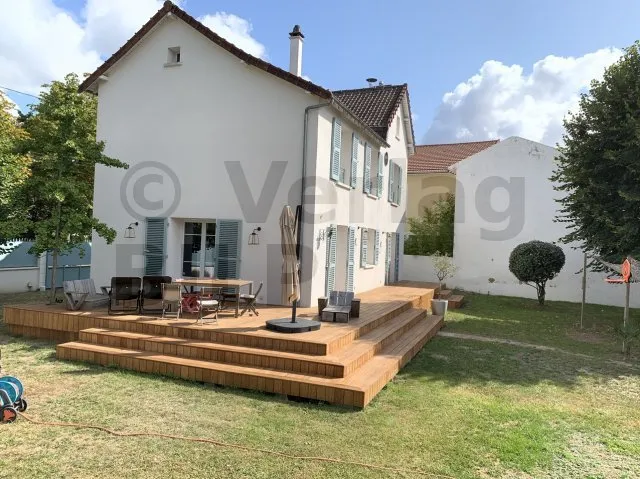

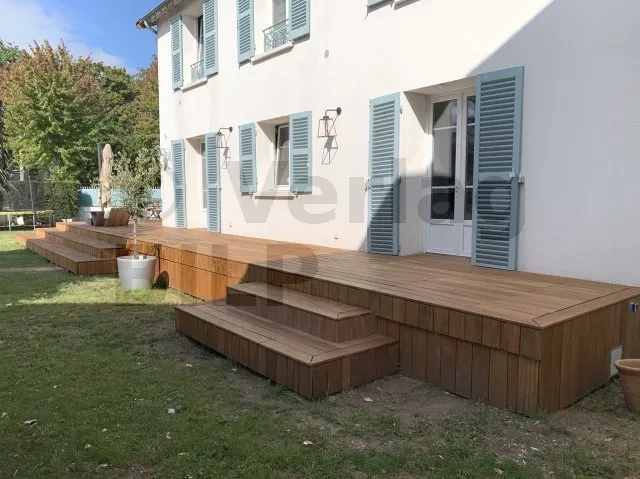

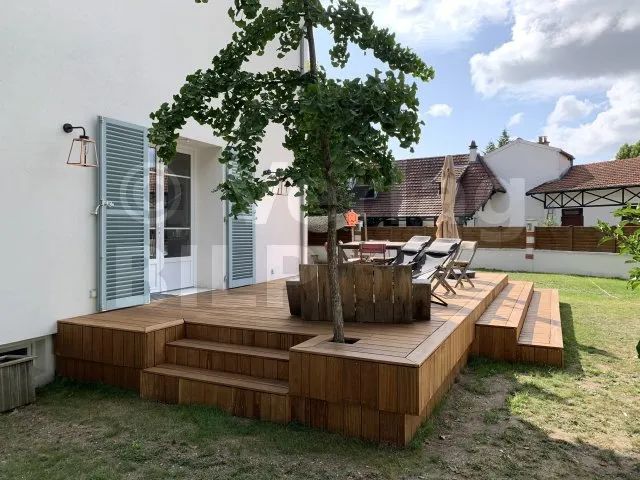

Hier sind die aktuellen perspektivischen Fotos des abgeschlossenen Projekts :
