Holzterrasse auf Ständerwerk mit einer Treppe Olivier P

Bruno

Diese herrliche Holzterrasse auf Ständerwerk ruht auf rechteckigen Betonsockel und hat eine sehr interessante Treppe.

Hier ist eine kleine Vorschau auf die Pläne für dieses Projekt.

Hier ist das Projekt in einigen Bildern :

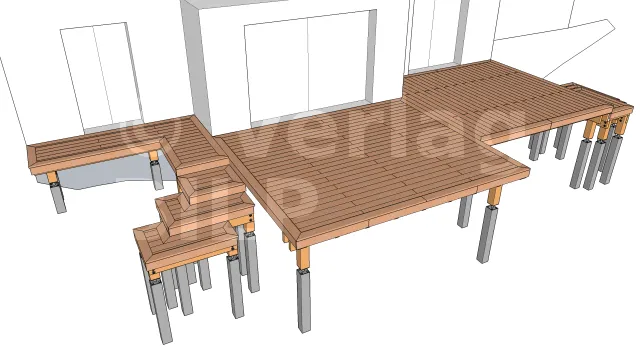

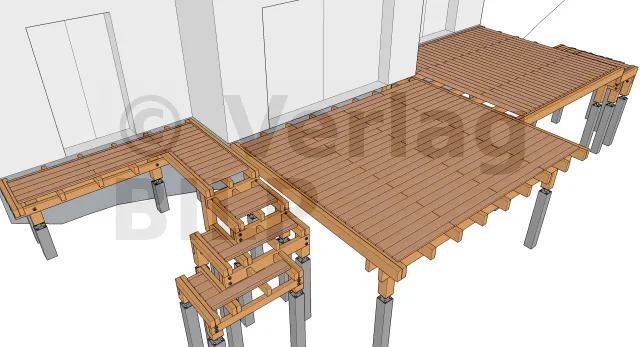

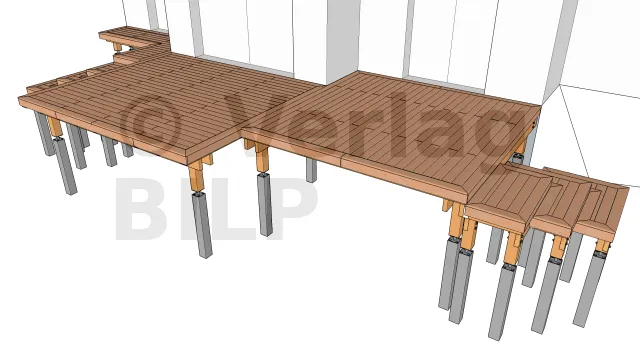

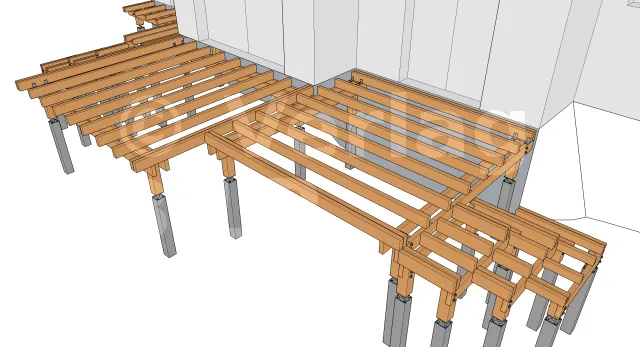

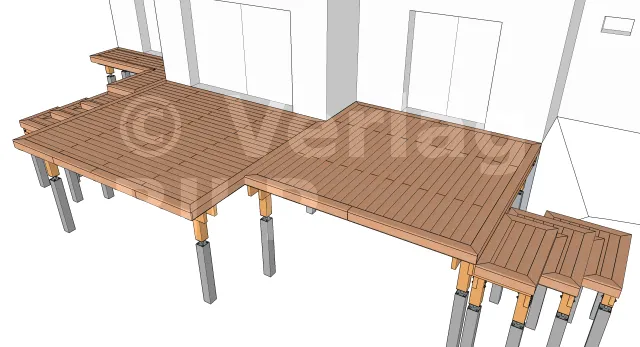

perspektivische Ansicht 1

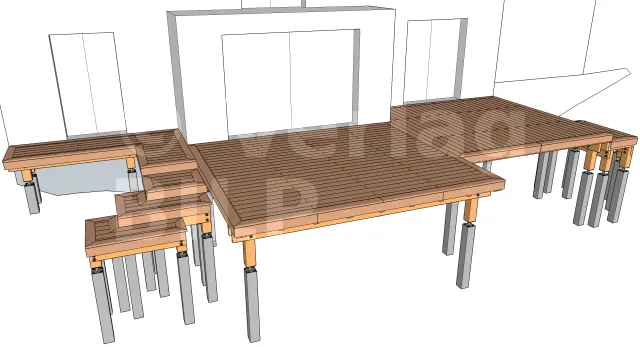

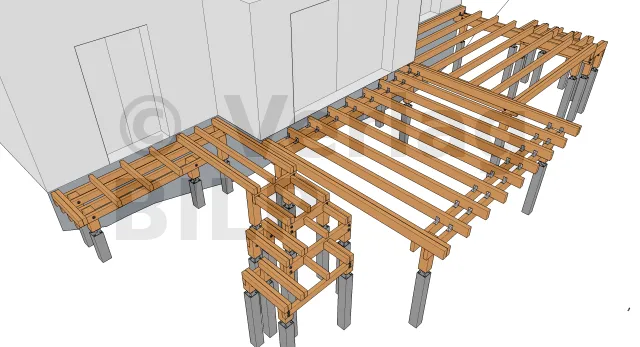

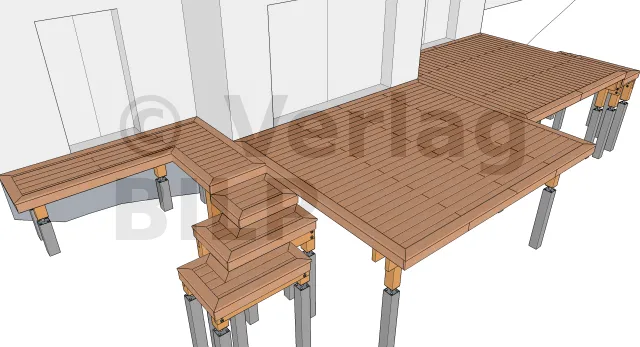

perspektivische Ansicht 2
perspektivische Ansicht 3

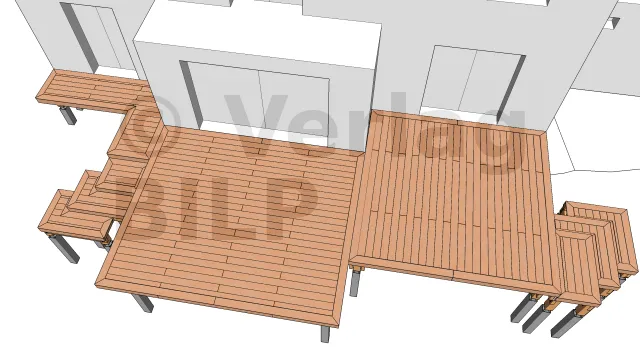

Draufsicht

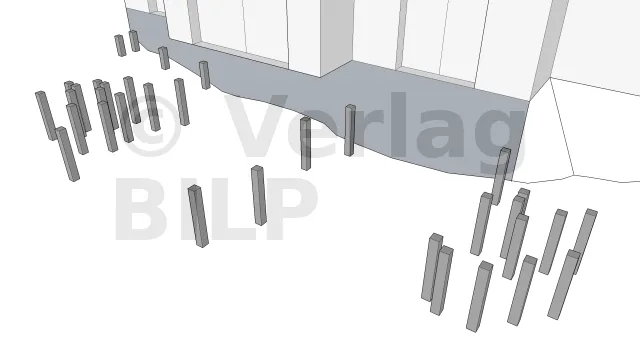

Verteilung der Betonsockel

Um eine solide Basis zu haben, auf der die Pfosten ruhen, und da der Boden Unebenheiten aufweist, haben wir isolierte Betonfundamente gemacht.

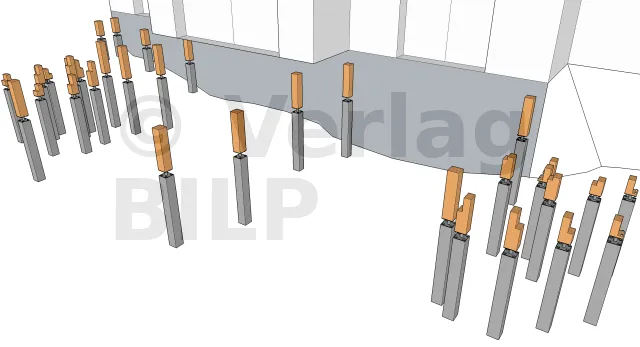

Die Verlegung der Pfosten aus Holz

Diese Installation beginnt in der Regel mit den Eckpfosten, da diese für die Unterzugbalken verwendet werden, die die Stoßverbindungen und die Enden stützen.

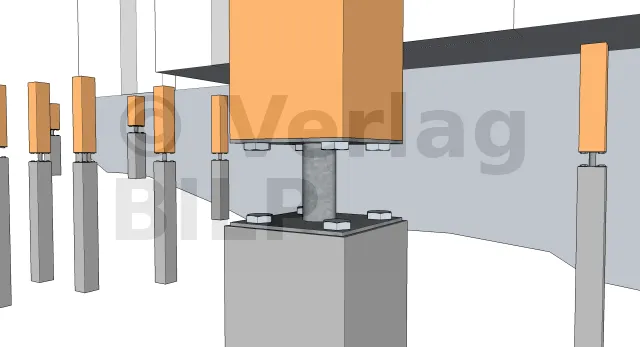

Befestigungsdetails der Pfosten

Die Befestigung der Pfosten an den Betonsockel erfolgt mittels Pfostenfüße wie klassische feste Pfostenfüße. Sie werden am Pfosten mit Sechskant-Ankerschrauben und an den Betonsockel entweder mit Ankerschrauben oder mit chemischer Abdichtung der Gewindestangen befestigt, die dann mit Muttern und Unterlegscheiben angezogen werden.

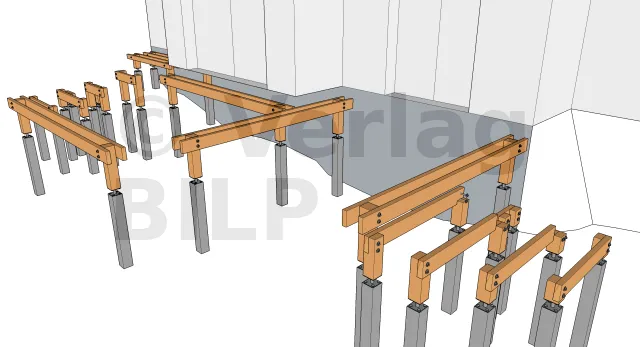

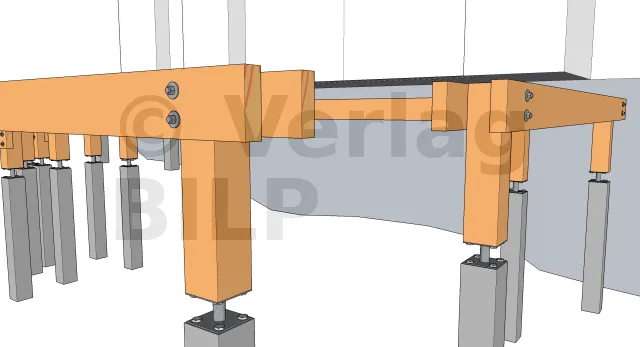

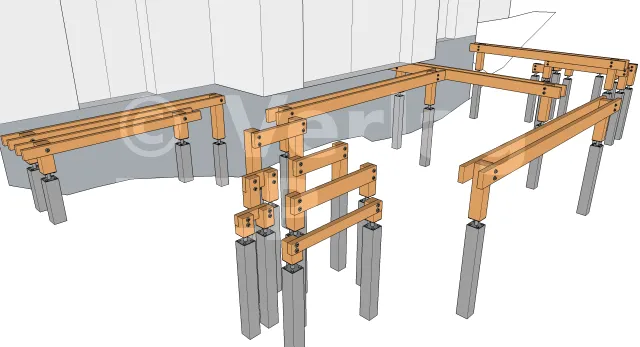

Ansicht der Pfosten und Unterzugbalken 1


Ansicht der Pfosten und Unterzugbalken 2

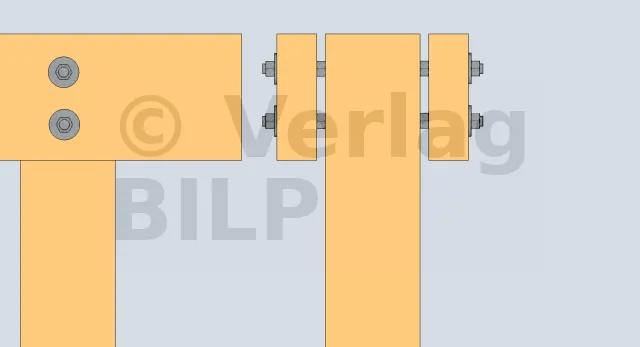

Details der Pfostenbefestigungen an den Unterzugbalken

Um eine Belüftung zu schaffen, aber vor allem um eine Stagnation des Wassers zwischen Pfosten und Unterzugbalken zu vermeiden, damit die Verrottung des Holzes nicht beschleunigt wird, ist es wichtig, einen kleinen Raum von 5 bis 10 mm mit großen Keilen mit schwerer Belastbarkeit oder mit Unterlegscheiben oder Muttern zu schaffen.

Befestigung von Unterzugbalken an Pfosten

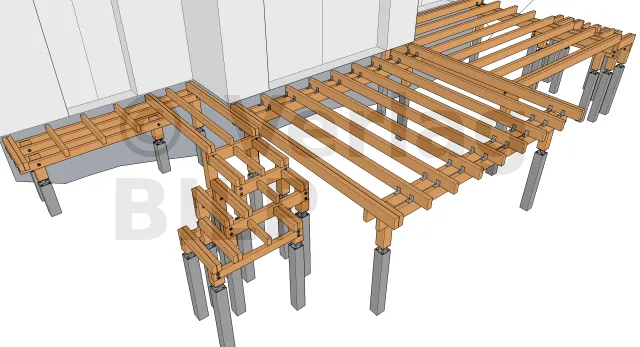

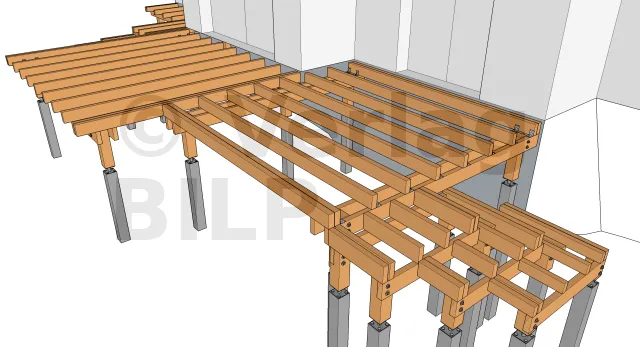

Ansicht der Balken auf den Unterzugbalken 1


Ansicht der Balken auf den Unterzugbalken 2

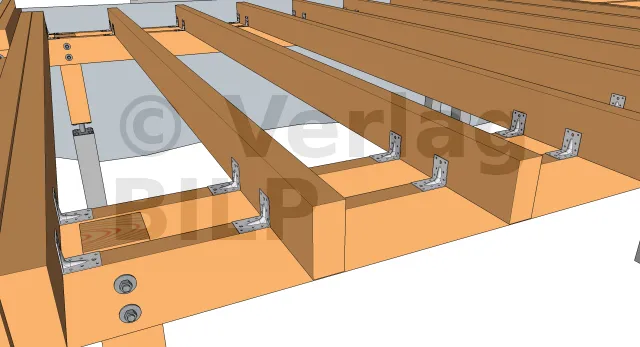

Die Befestigungsdetails der Unterzugbalken

Die Befestigung wurde mit verstärkten Winkelverbinder, die am Holz befestigt werden können, oder mit galvanisch verzinkten Rillennägel vorgenommen. oder mit Schrauben für Torx-Kopfverbinder.

Die Schaffung des Überhängs 1

Um die Pfosten so weit wie möglich zu verbergen und einen luftigen Blick auf die Terrasse zu ermöglichen, wurden die Randpfosten um etwa zwanzig Zentimeter nach innen verschoben.

Die Schaffung des Überhängs 2

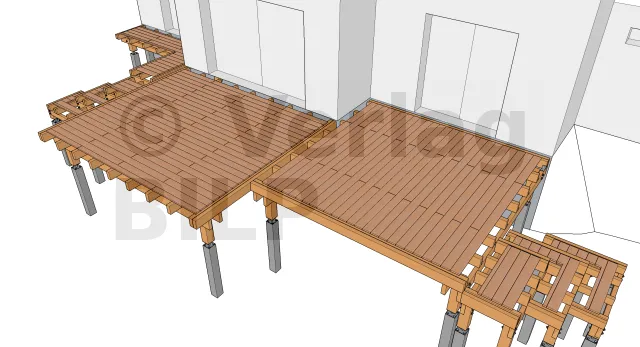

Ansicht der Belagsdielen 1

Die Befestigung der Dielen kann unsichtbar oder sichtbar sein. Um zu verhindern, dass die Befestigungselemente sichtbar sind, können Sie unsichtbare Clips verwenden. Wenn Sie sich jedoch für sichtbare Befestigungselemente entscheiden, müssen Sie Edelstahlschrauben verwenden.

Ansicht der Belagsdielen 2
Ansicht der Abschlusskanten 1

Je nach der Höhe der zu verdeckenden Struktur gibt es verschiedene Arten von Abschlusskanten.
Für dieses Projekt haben wir uns für Vorderkanten entschieden. Sie werden mit Edelstahlschrauben wie bei den Dielen befestigt.

Ansicht der Abschlusskanten 2

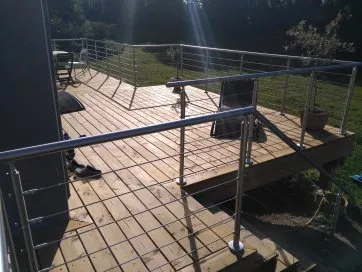

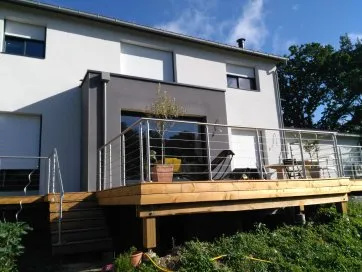

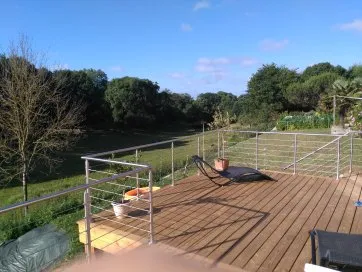

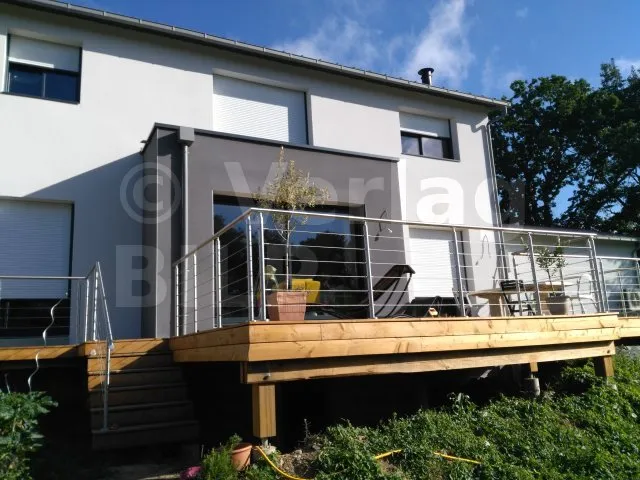

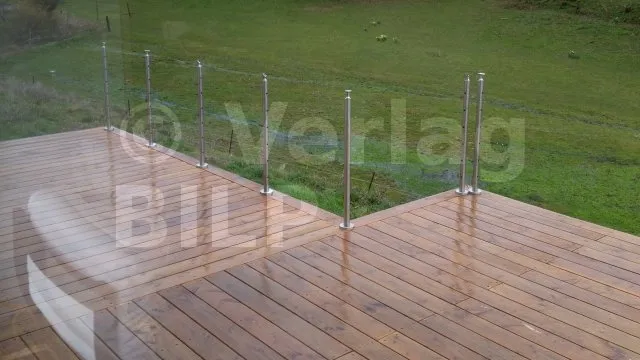

Hier sind einige echte Fotos des Projekts :

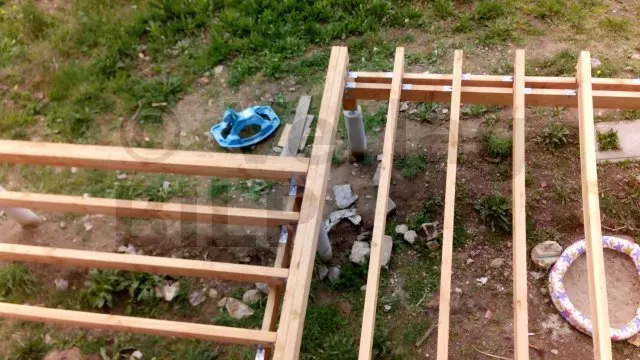

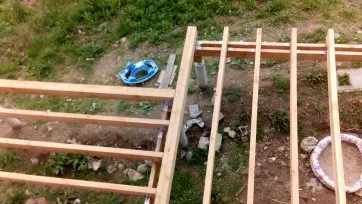

Die Verlegung der Balken auf den Unterzugbalken

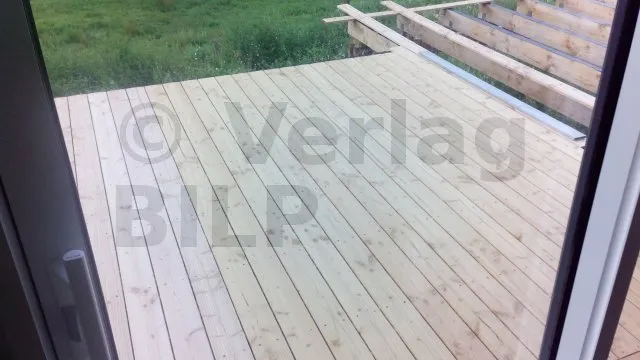

Die Befestigung der Belagsdielen

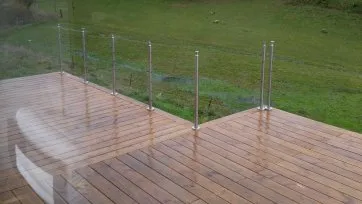

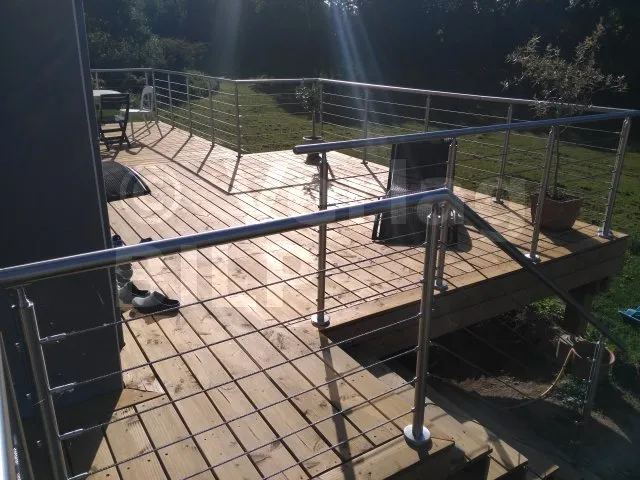

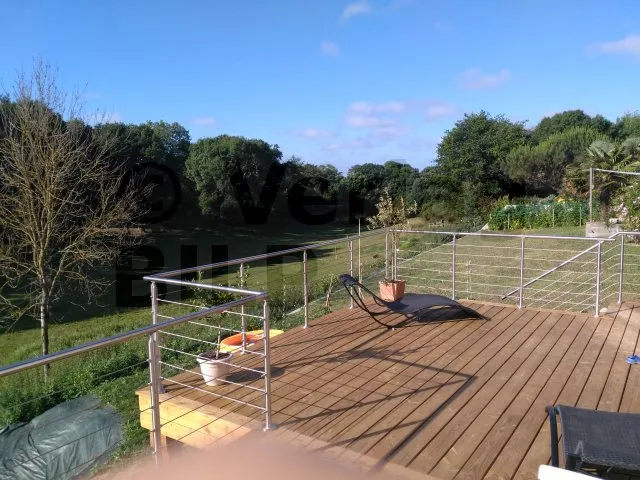

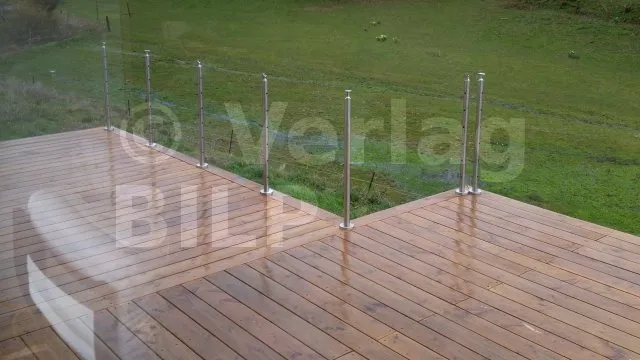

Die Verlegung des Geländers



Zugang nur für Mitglieder

  • alle technischen Dateien für dieses Projekt: Pläne, SKETCHUP-Datei, EXCEL-Nomenklatur, usw.
  • alle Dateien aller anderen Beispiele,
  • SKETCHUP-Komponenten, spezialisiert auf Holzbau, um Ihre Pläne selbst zu erstellen,
  • Berechnungswerkzeuge,
  • die Bauanleitung von Holzterrassen,
  • die TUTOS-Videos,
  • und so weiter

Dazu müssen Sie Mitglied werden (DELUXE, GOLD oder PRO).
