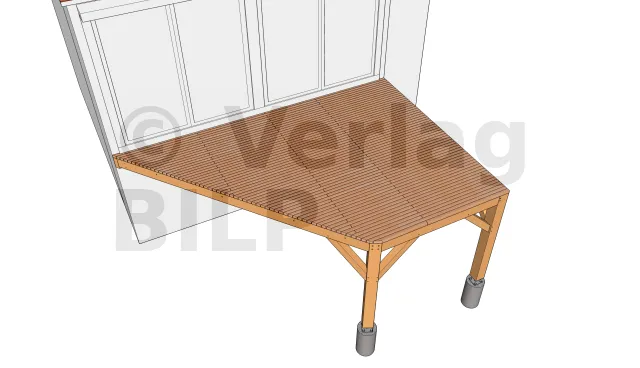

Hier ist das Projekt in einigen Bildern :

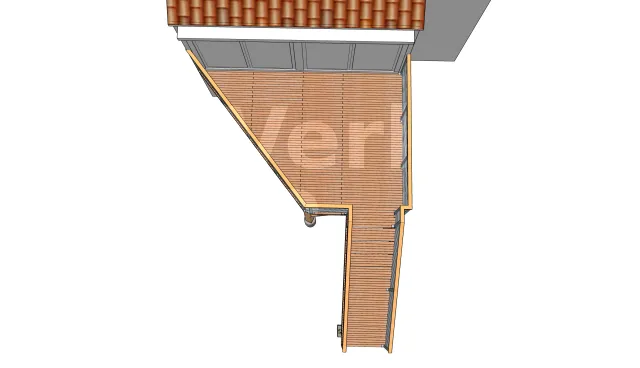

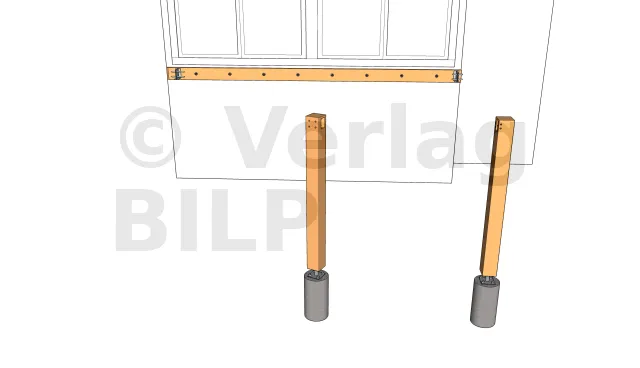

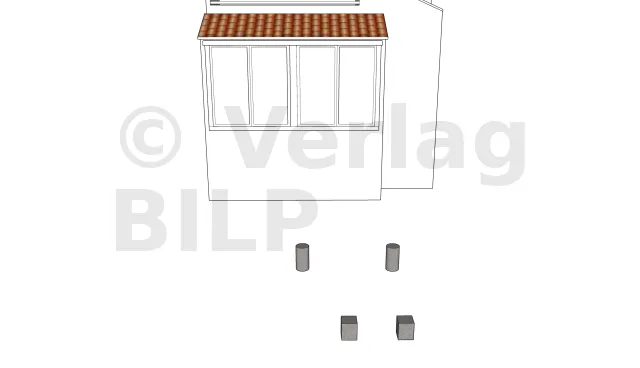

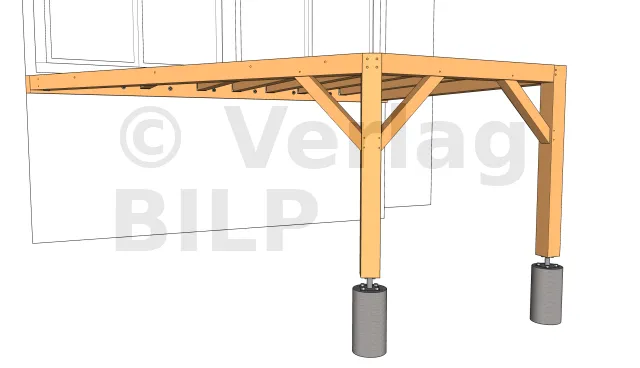

Aufgrund der beträchtlichen Höhe der Konstruktion ist die Errichtung von isolierten Betonfundamenten zwingend erforderlich. Diese dienen als Stütze für die beiden äußeren Ständer und die Treppenwangen.

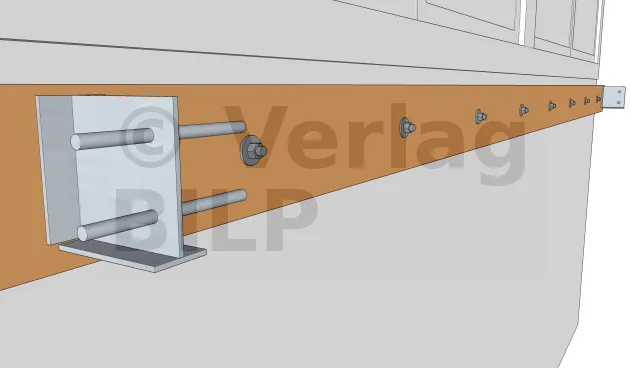

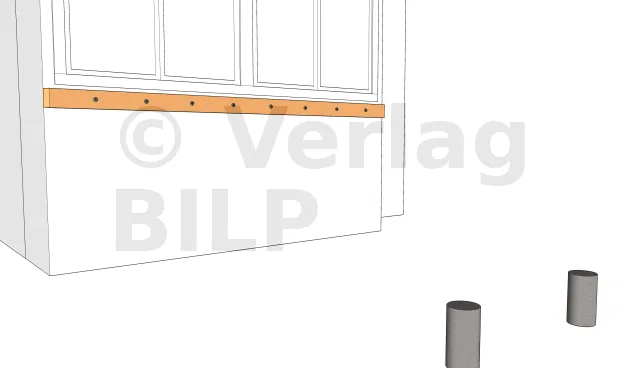

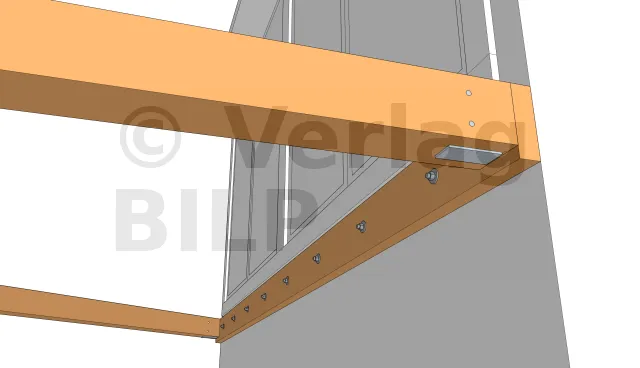

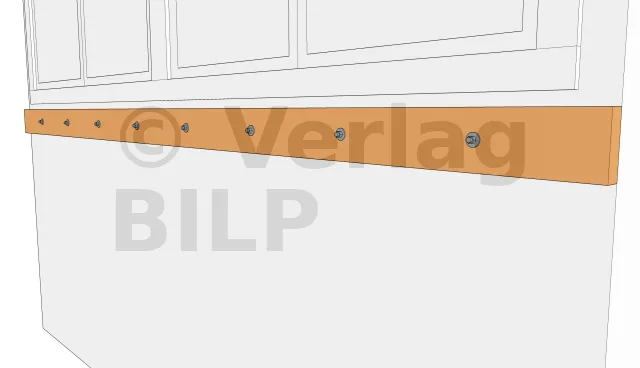

Es gibt zwei Möglichkeiten, den Mauerbalken zu befestigen: entweder mit chemischer Abdichtung der Gewindestangen oder mit MULTI-MONTI TimberConnect-Ankerschrauben.
Die 2 verdeckten T-Balkenträger sind am Mauerbalken für die Installation der Unterzugbalken befestigt. In unserem Fall haben wir ETNM135/130/2 verwendet, da die Höhe des Unterzugbalkens 145 mm beträgt. Sie werden mit CSAS Schrauben am Mauerbalken und mit Edelstahlstiften am Unterzugbalken befestigt.

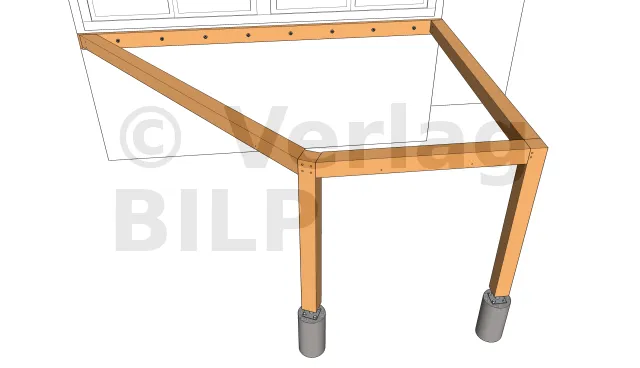

Für die Installation der Ständer können Sie den Artikel über die Anhebung der Ständer konsultieren.

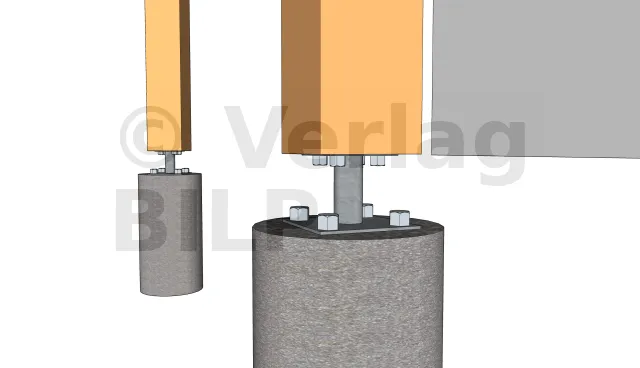

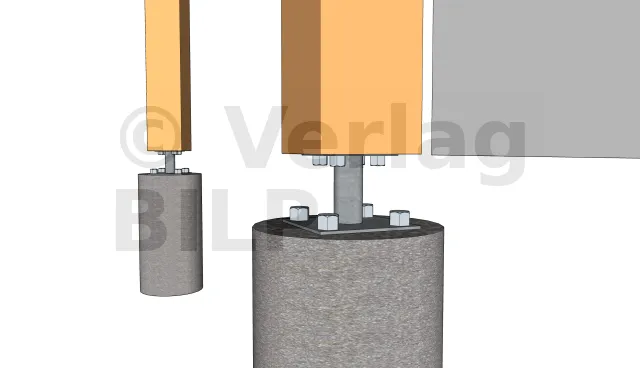

Die Befestigung der Ständer an den Betonsockel erfolgt mit Stützenfüße. Für dieses Projekt haben wir uns für feste Pfostenträger entschieden. Sie werden mit Sechskant-Holzschrauben an den Pfosten und Betonsockel entweder durch Ankerbolzen oder durch chemische Versiegelung die Gewindestangen befestigt und dann mit Muttern und Unterlegscheiben angezogen.

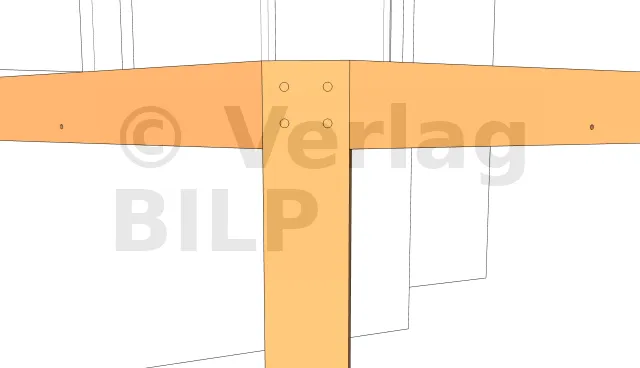

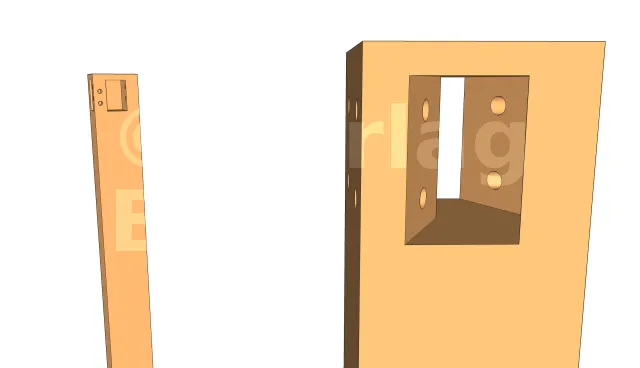

Die Unterzugbalkenbefestigung wird mit Edelstahlstabdübel an der Ständer montiert. Allerdings war es zunächst notwendig, Kerben auf den Ständer zu machen.
Die Befestigung des Unterzugbalkens an den verstärkten T-Balkenträger erfolgt mit Edelstahlstabdübeln.

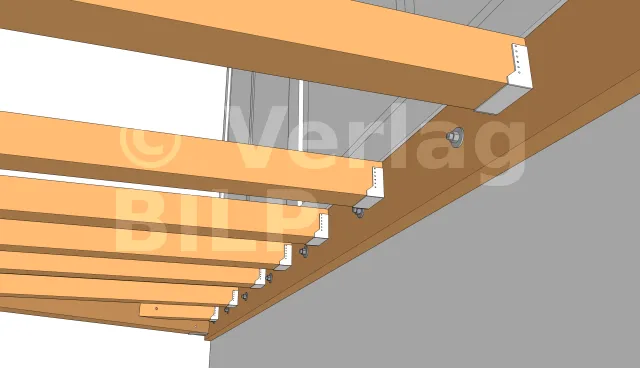

Die Balken werden mit Balkenschuhen mit Innenlaschen aus Edelstahl am Unterzugbalken befestigt. Diese werden mit Kammnägel aus Edelstahl A4 am Unterzugbalken befestigt.

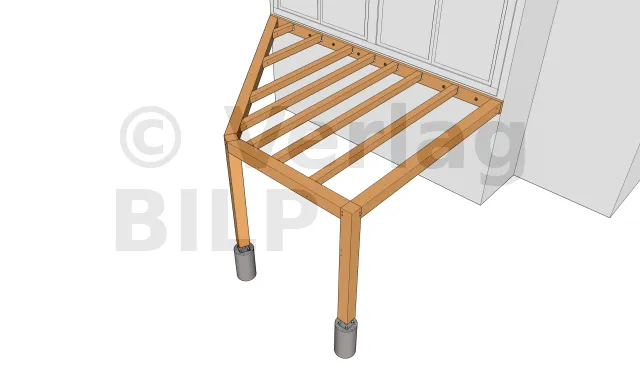

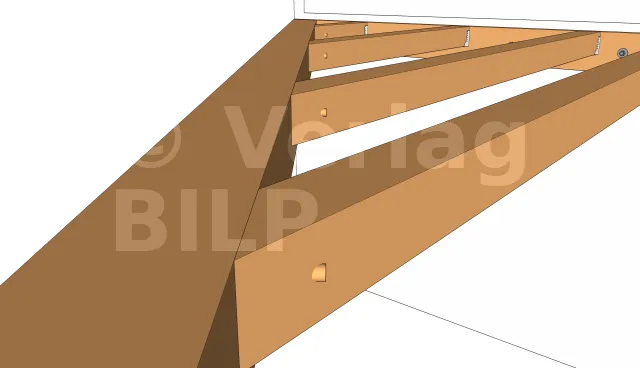

Für die Befestigung der anderen Balken haben wir ebenfalls Kerben sowohl an den Balken als auch an den Unterzugbalken angebracht, bevor diese endgültig mit Edelstahlstabdübel befestigt werden.

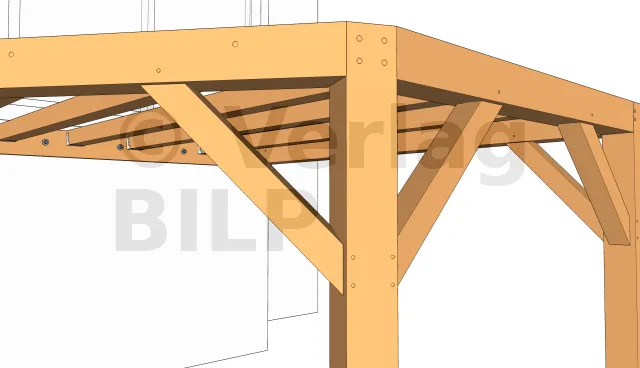

Die Befestigung der Aussteifungen wurde ebenfalls mit einem System aus Kerbe und Edelstahlstabdübel durchgeführt.
Für die Wahl der Befestigungselemente können Sie entweder unsichtbare Befestigungselemente oder sichtbare Befestigungselemente verwenden. Um die Befestigungselemente außer Sichtweite zu halten, können Sie unsichtbare Clips verwenden. Wenn Sie sich jedoch für sichtbare Befestigungselemente entscheiden, müssen Sie Edelstahlschrauben verwenden.

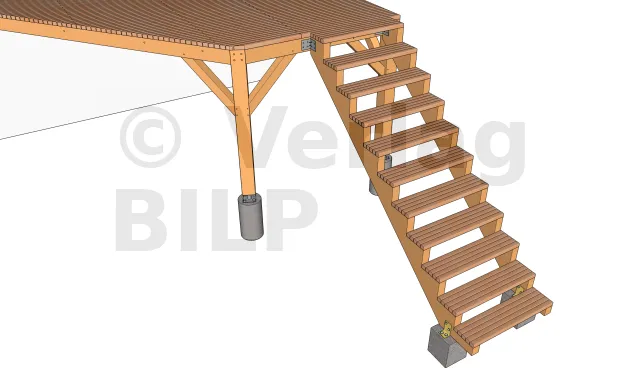

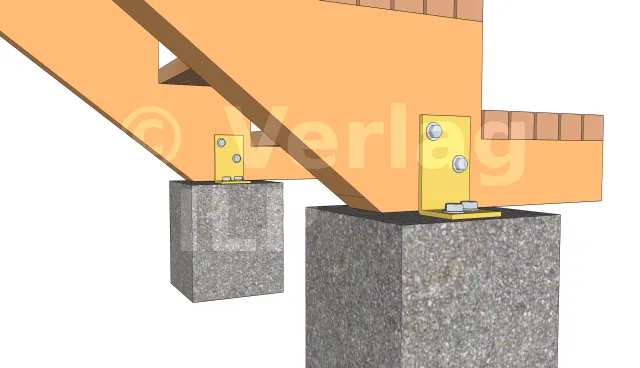

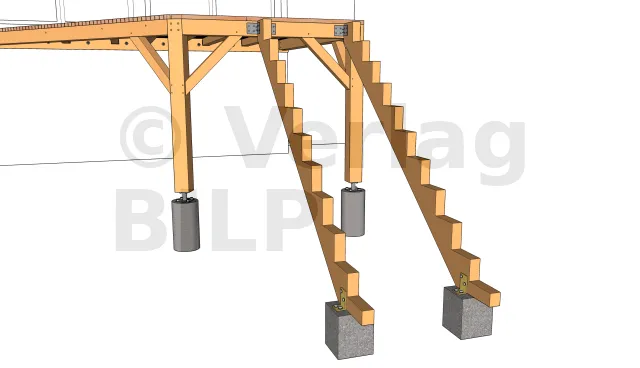

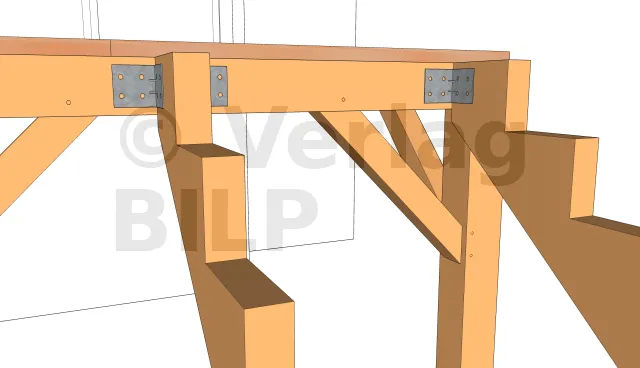

Sie werden mit verstärkten Winkelverbinder 3mm dick an den Sockel befestigt. Die Halterung wird mit Sechskantkopf-Verankerungsschrauben am Sockel und mit speziellen Verbindungsschrauben oder Sechskant-Holzschrauben an der Wange befestigt.
Die Wange wird mit einfachen Winkelverbinder und Kammnägel 4,0x35 am Unterzugbalken befestigt.

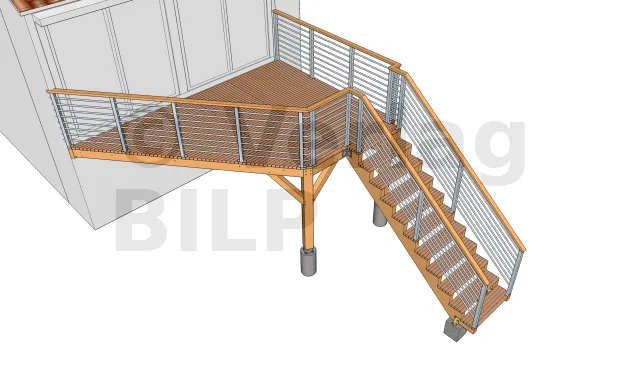

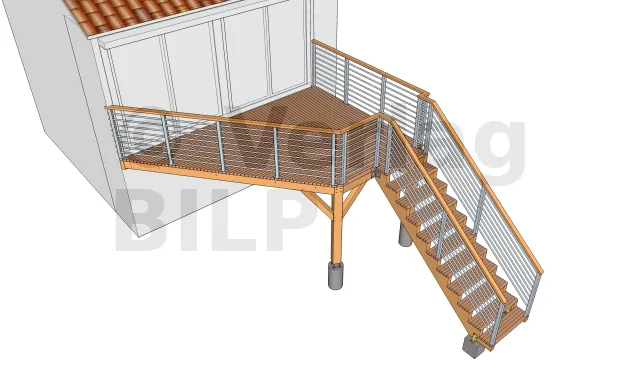

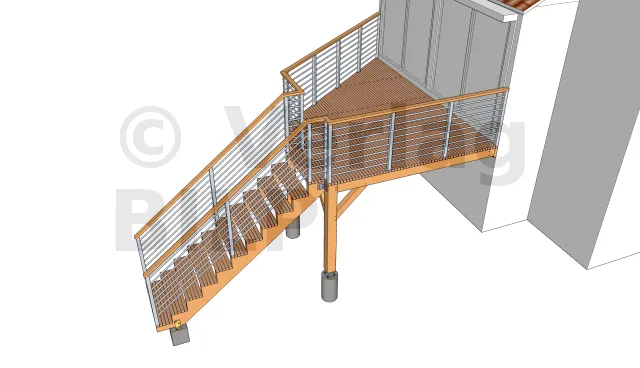

Horizontale Geländer wie auf dem Bild werden dringend abgeraten. Sie ist in der Tat sehr gefährlich, weil die Kinder aufgrund ihrer Lebendigkeit und Neugierde leicht auf sie klettern oder einfach durch sie hindurchgehen könnten. Daher gibt es Vorschriften, die zu beachten sind.
