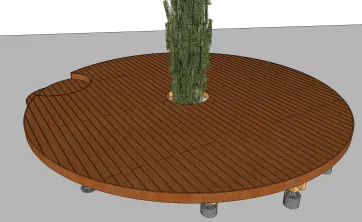

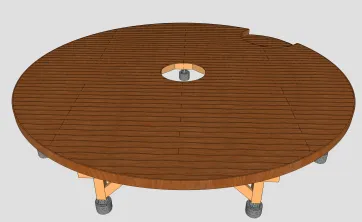

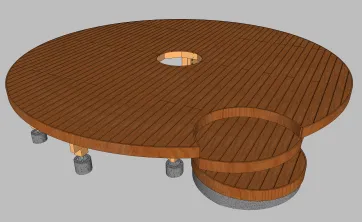

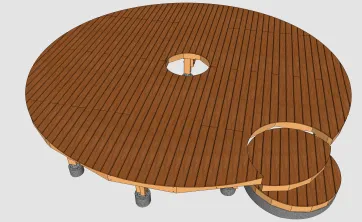

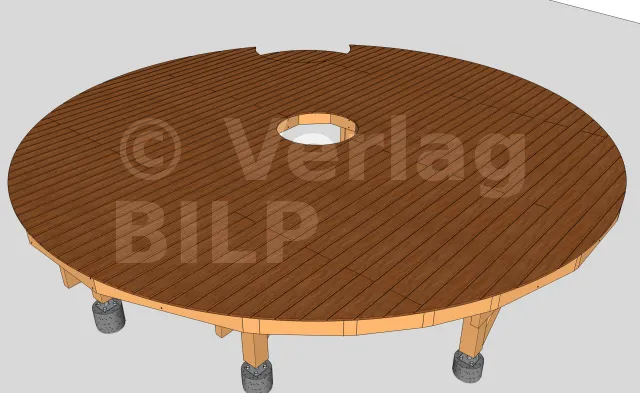

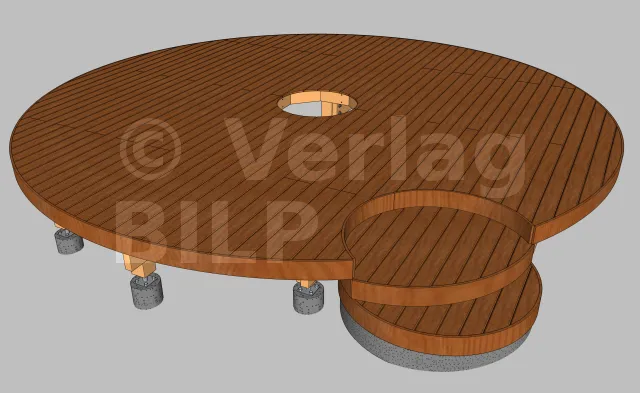

Hier ist die Realisierung des Projekts in einigen Bildern :

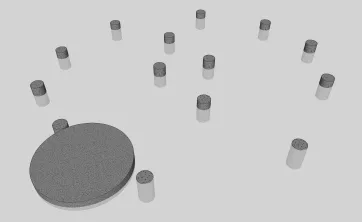

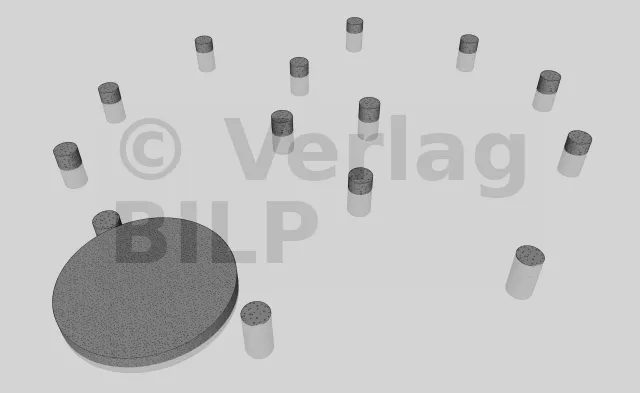

Die Ausführung beginnt mit der Umsetzung und dem Einbau von Betonsockel, die als Stützen für die Pfosten dienen werden.

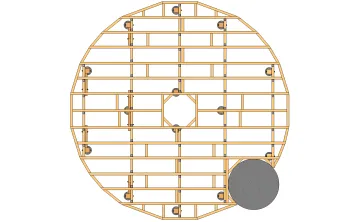

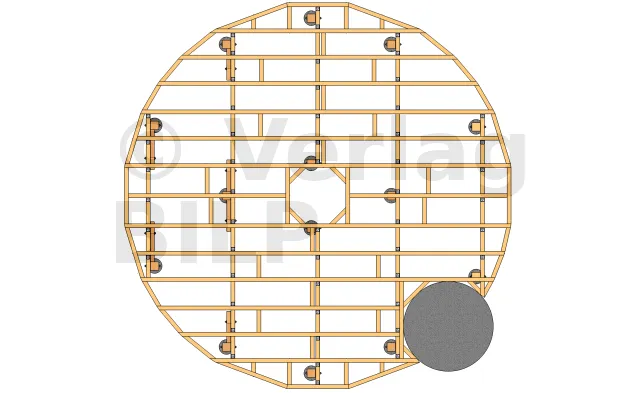

Ihre Positionierung erfolgt durch Bemessung der verschiedenen Elemente der Terrassenstruktur, wie maximaler Achsabstand zwischen den Stützen, Querschnitt und Spannweite der Balken, der Unteruzgbalken und der Pfosten.

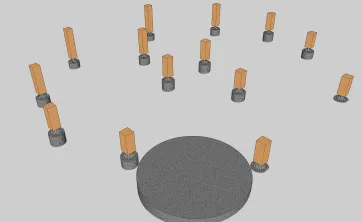

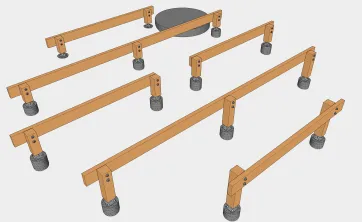

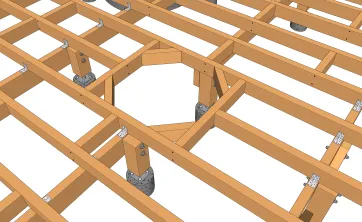

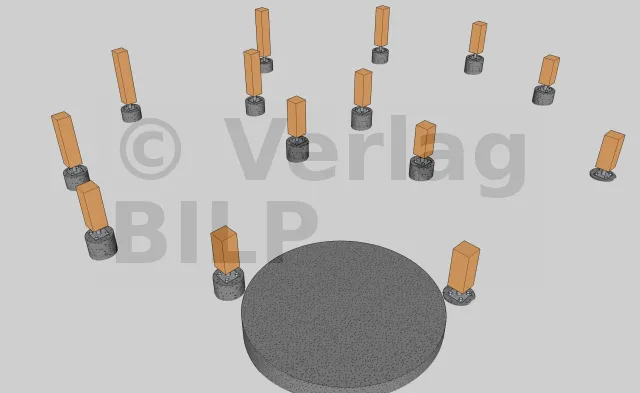

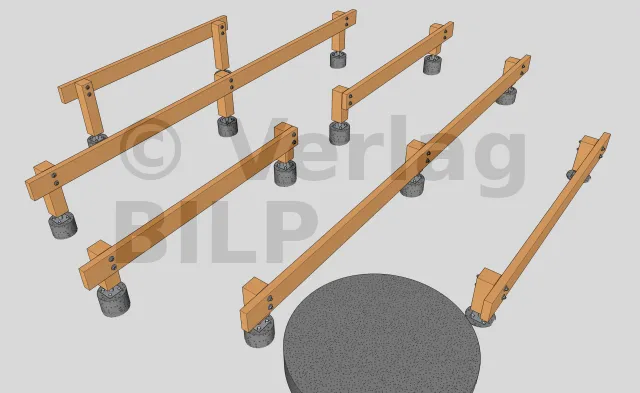

Aus praktischen Gründen ist es notwendig, die Installation der Pfosten mit der Befestigung der peripheren Pfosten zu beginnen, da diese an den Enden als Stützen und als Widerlager für die Unterzugbalken dienen werden.

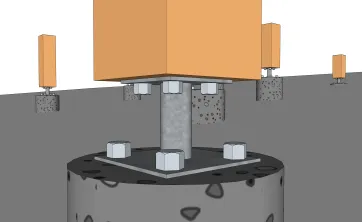

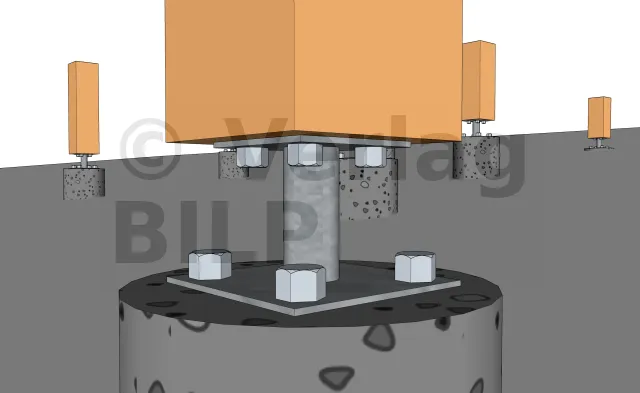

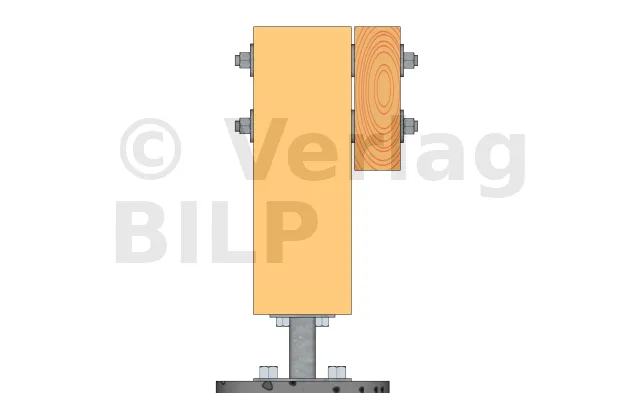

Die Pfosten werden an den Betonsockel mit Pfostenfüßen befestigt. Für dieses Projekt haben wir klassische feststehende Pfostenfüße verwendet. Sie werden an der Pfosten mit Sechskant-Holzschrauben und an den Sockel entweder mit Ankerschrauben oder mit chemischer Abdichtung der Gewindestangen befestigt, die dann mit Muttern und Unterlegscheiben angezogen werden.

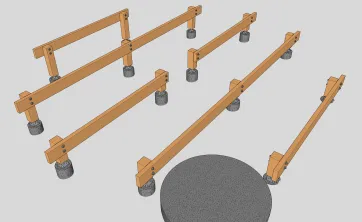

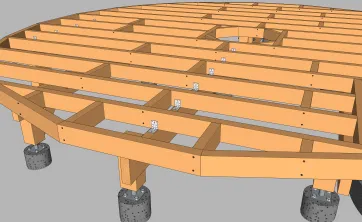

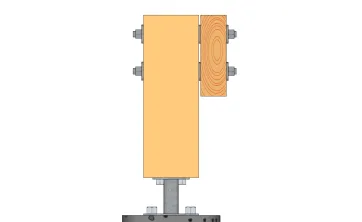

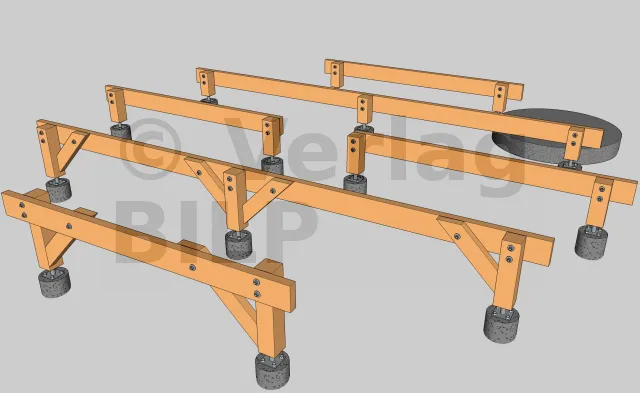

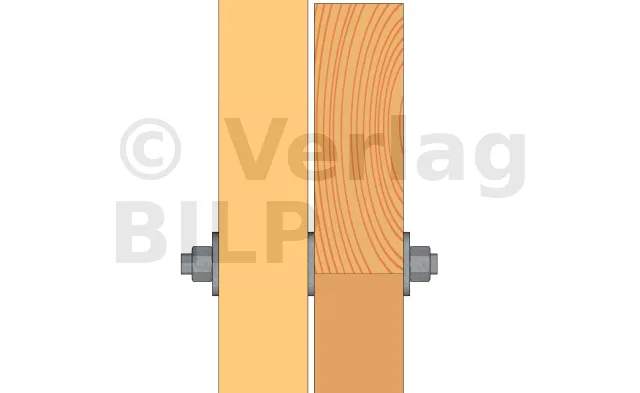

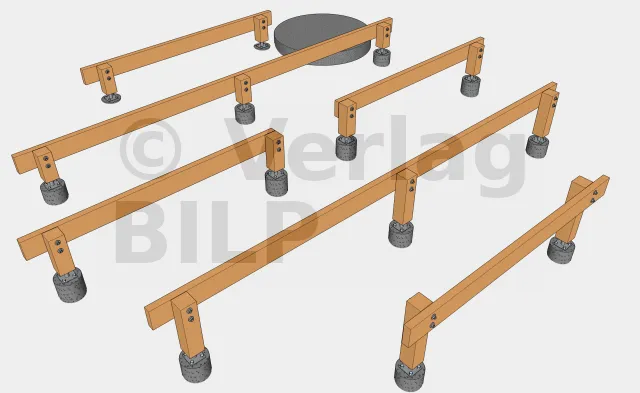

Die Befestigung der Unterzugbalken an den Pfosten erfolgt mit Gewindestangen, Muttern und Unterlegscheiben.

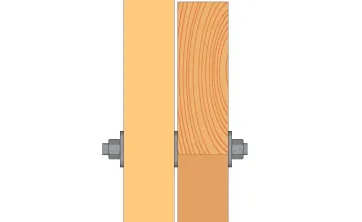

Um die Verrottung des Holzes nicht zu beschleunigen, ist es notwendig, eine Belüftung zu schaffen, um eine Stagnation des Wassers zwischen dem Balken und dem Pfosten zu vermeiden, indem ein kleiner Zwischenraum von 5 bis 10 mm zwischen dem Unterzugbalken und dem Pfosten mittels großer Schwerlast-Keilen oder mit Unterlegscheiben oder Muttern geschaffen wird.

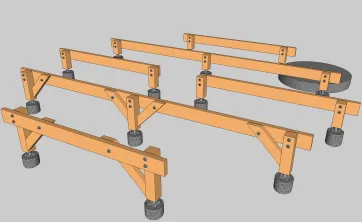

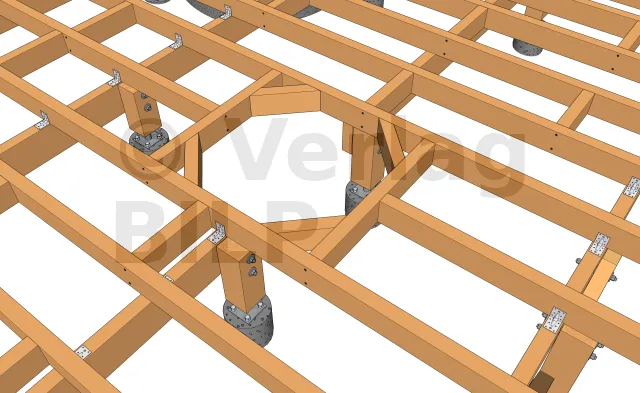

Der Zweck des Einbaus der Streben ist die Versteifung der Baugruppe.
Sie werden mit Gewindestangen, Muttern und Strukturunterlegscheiben befestigt.
Zur besseren Ästhetik sind die Muttern in einem Sackloch verborgen, das mit einem flachen Bohrer bearbeitet wird.
Wie bei dem Pfosten und den Unterzugbalken ist es auch hier notwendig, eine Belüftung zu schaffen und eine Stagnation des Wassers zwischen dem Unterzugbalken und der Aussteifung zu vermeiden, indem ein kleiner Spalt von 5 bis 10 mm mit Schwerlast breite Keilen, Unterlegscheiben oder Muttern geschaffen wird.

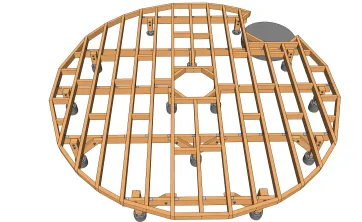

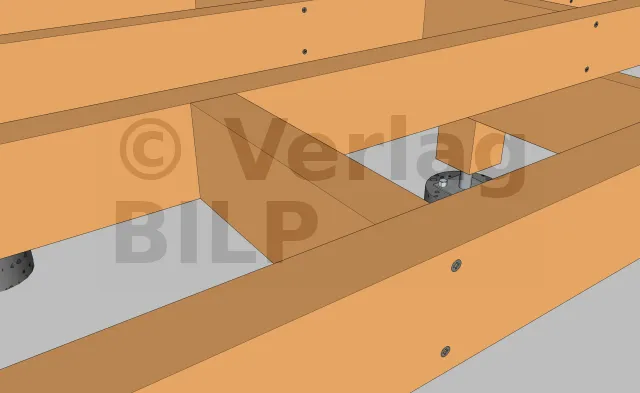

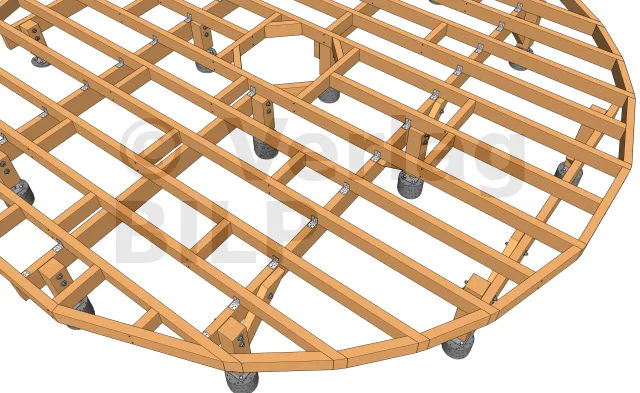

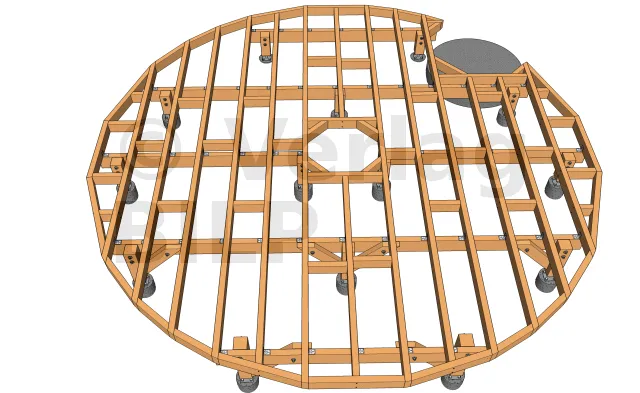

Es gibt zwei Möglichkeiten für die Befestigung der Halterungen:

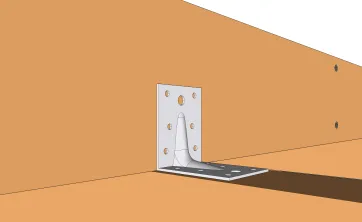

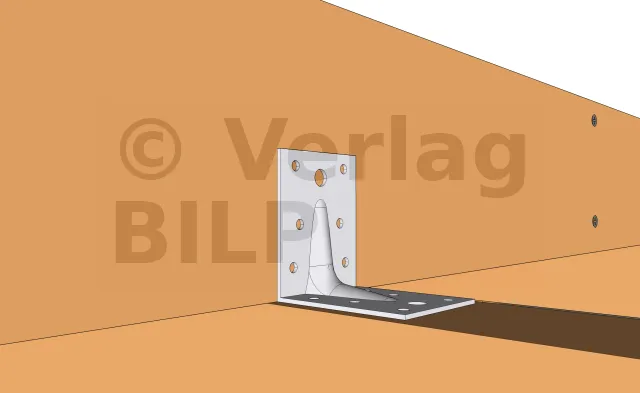

Die erste ist die Verwendung von Winkelverbinder wie z.B. verstärkte Winkelverbinder oder einfache Winkelverbinder, die mit Rillennägel oder Verbindungsschrauben befestigt werden.
Die zweite ist die Verwendung von CombiConnect-Schrauben, wobei die Befestigung von oben erfolgt.

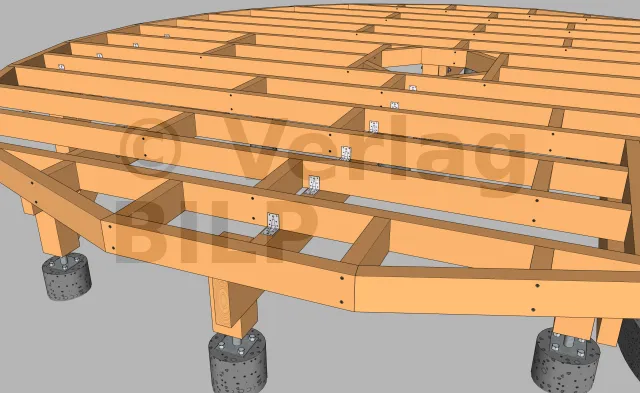

Für dieses Projekt haben wir verstärkte Winkelverbinder verwendet, die mit Rillennägel oder Verbindungsschrauben befestigt werden können.

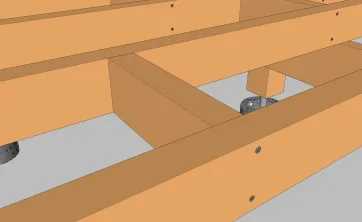

Die Abstandhalter wurden mit CombiConnect-Schrauben befestigt.

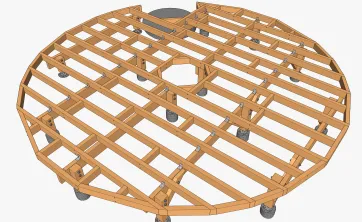

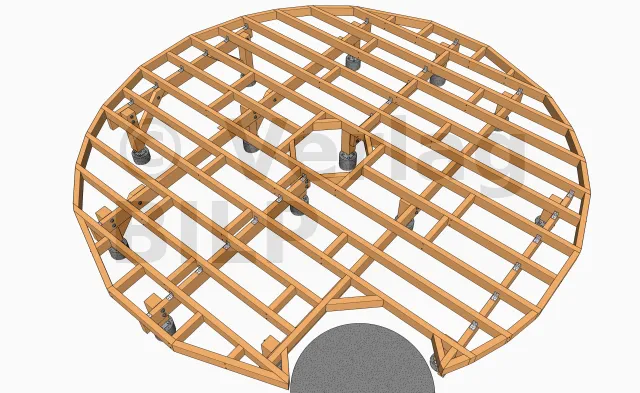

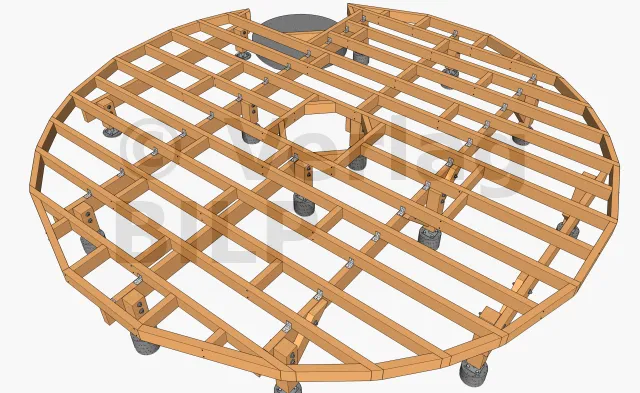

Die peripheren Balken werden ebenfalls mit CombiConnect-Schrauben befestigt.

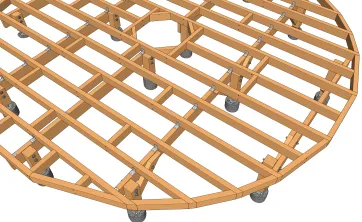

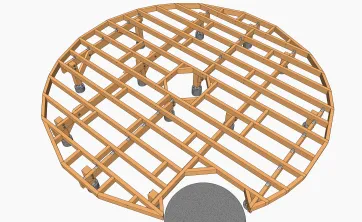

Um der Terrasse ein luftiges Aussehen zu verleihen und die Pfosten so weit wie möglich zu verdecken, wurden diese gegenüber den Terrassenenden um etwa zwanzig Zentimeter nach innen versetzt.

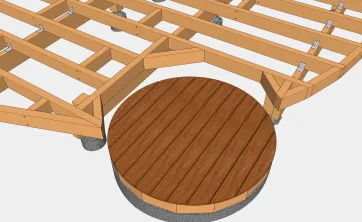

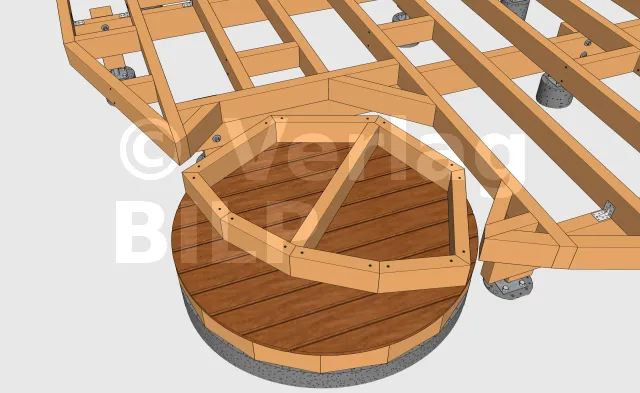

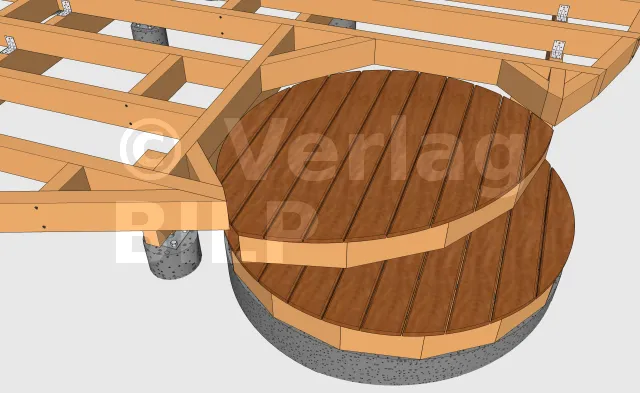

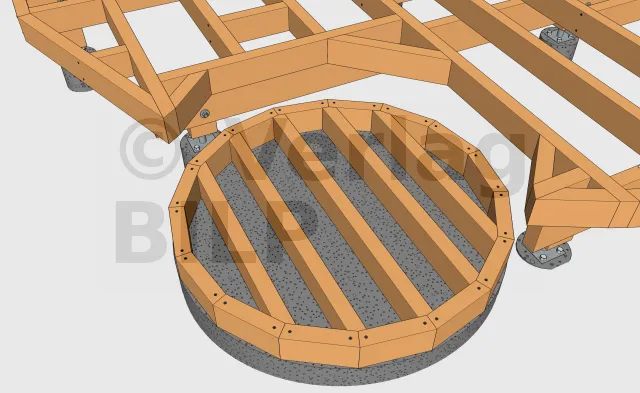

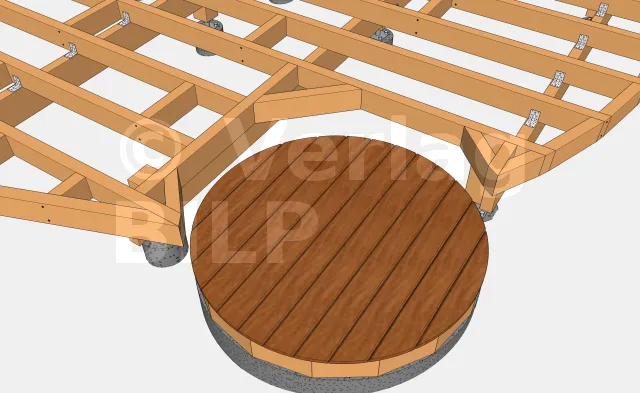

Es gibt mehrere Methoden zur Befestigung der Treppenstufenkonstruktionen an den Sockel.
In unserem Fall wurde die Stufenkonstruktion des Treppenhaus mit MULTI-MONTI TimberConnect-Schrauben befestigt, die von oben befestigt werden.

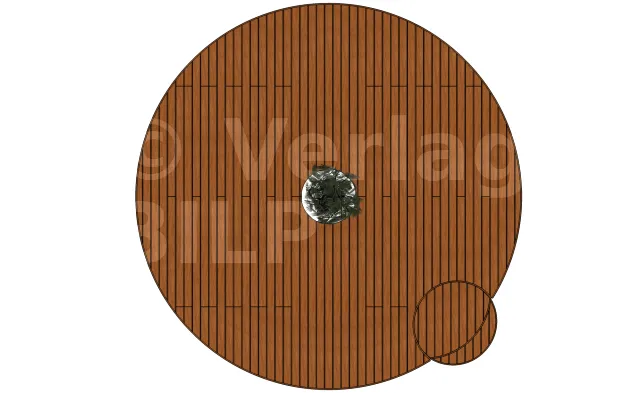

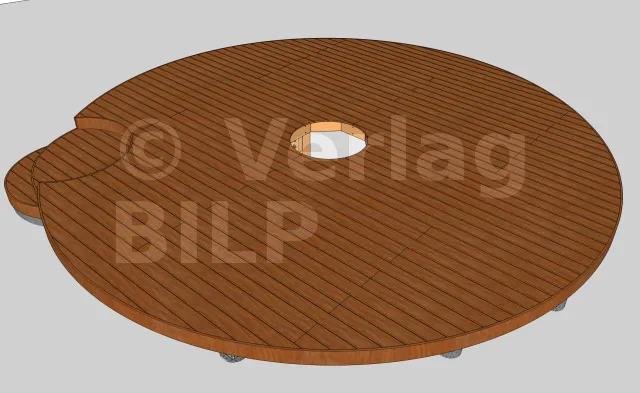

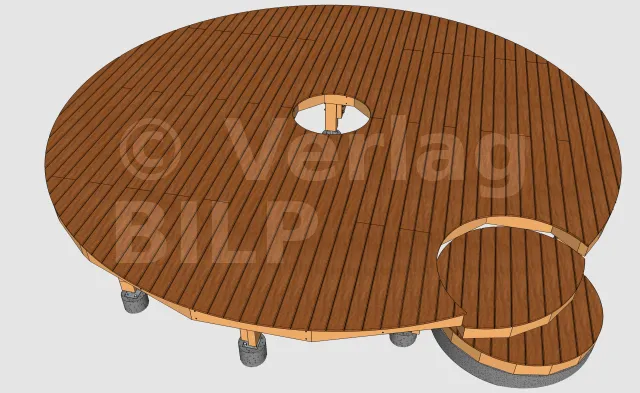

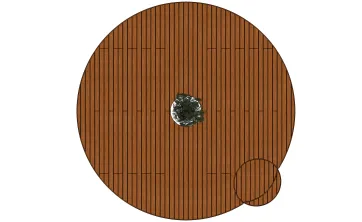

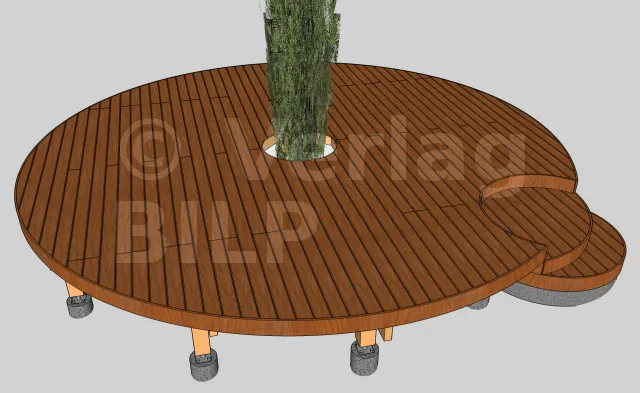

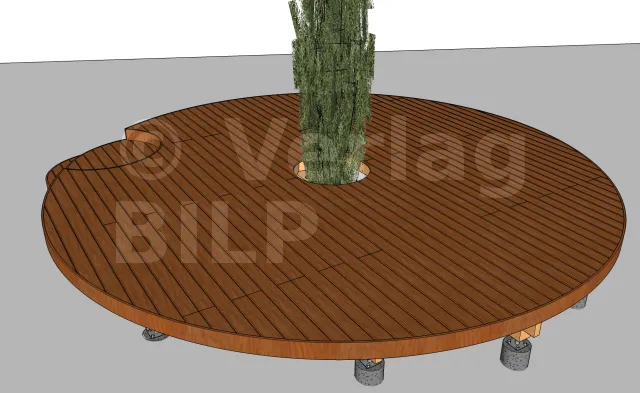

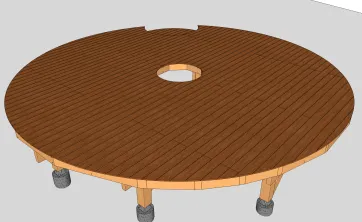

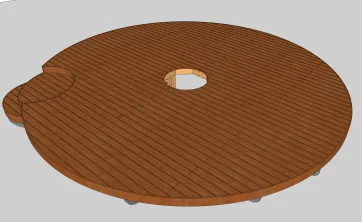

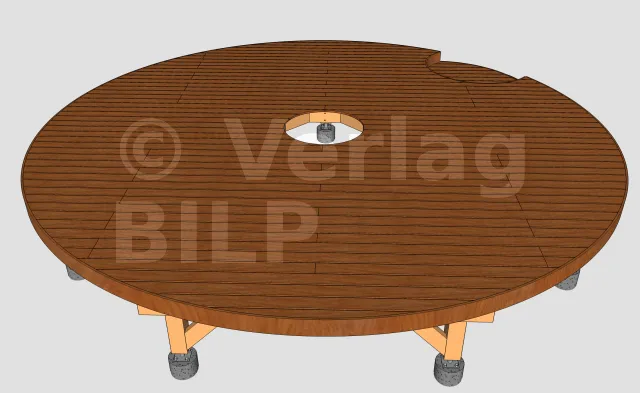

Die Dielen werden mit Schrauben aus EDELSTAHL befestigt.
Die Befestigung der Dielen kann entweder unsichtbar oder sichtbar erfolgen. Um zu verhindern, dass die Befestigungselemente sichtbar sind, können Sie unsichtbare Clips verwenden. Wenn Sie sich jedoch für sichtbare Befestigungselemente entscheiden, müssen Sie Schrauben aus EDELSTAHL verwenden.

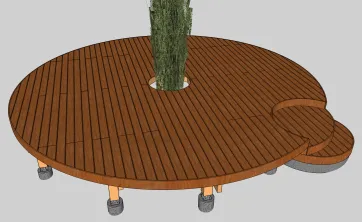

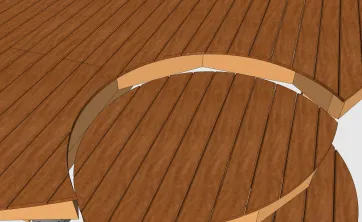

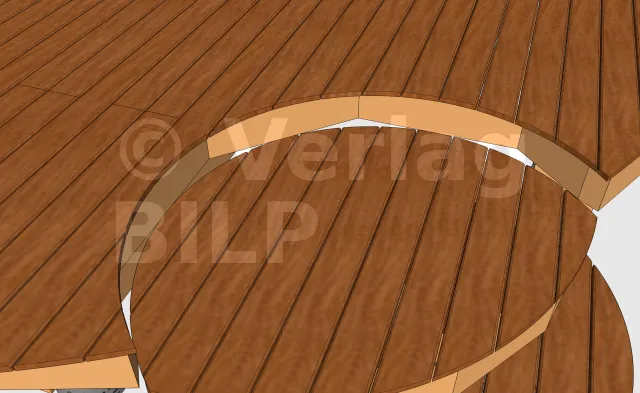

Es gibt verschiedene Arten von Abschlusskanten abhängig von der Höhe der zu verdeckenden Struktur.
Für dieses Projekt haben wir uns für Vorderkanten entschieden. Sie werden wie bei den Dielen mit Edelstahlschrauben befestigt.
