Runde Holzterrasse auf Ständerwerk, die eine Zypresse umgibt Pierre S

Bruno, Yvan

Diese herrliche, unabhängige runde Holzterrasse, die eine Zypresse umgibt und mit Holzstufen versehen ist, ist ein ausgezeichneter Raum für Freizeit und Entspannung. Da wir uns auf einem geneigten Gelände befinden und eine daraus resultierende Schwellenhöhe haben, verwendeten wir eine Struktur auf Ständerwerk.

Hier ist eine kleine Vorschau auf die Pläne für dieses Projekt.

Hier ist die Realisierung des Projekts in einigen Bildern :

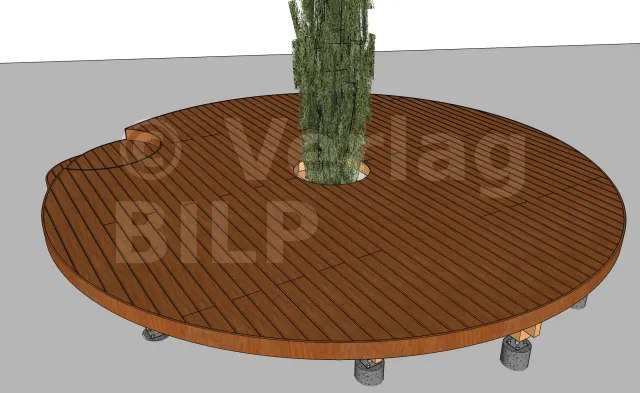

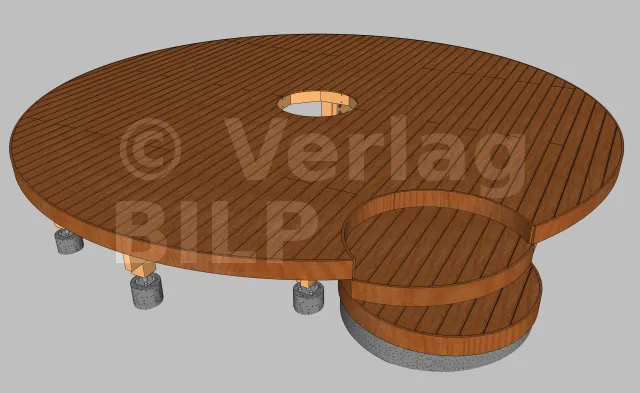

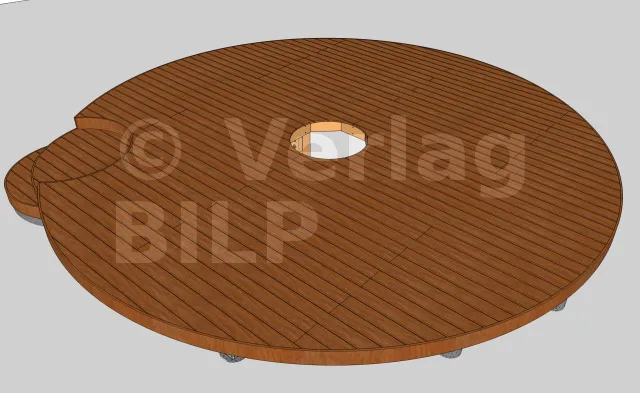

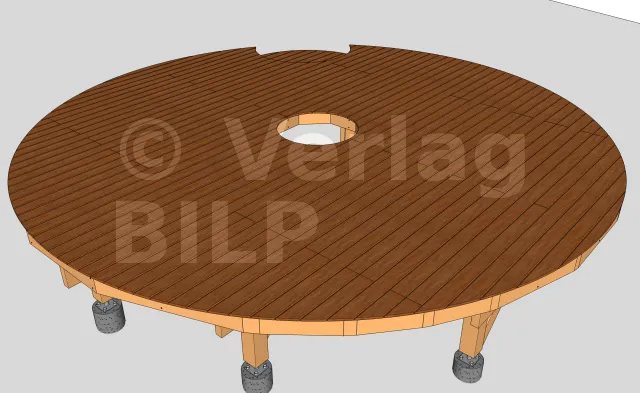

perspektivische Ansicht 1

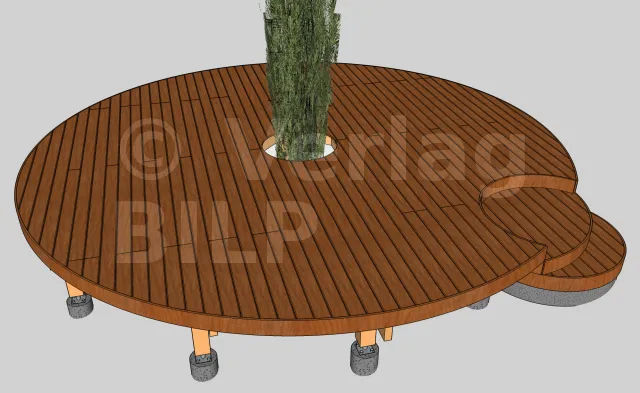

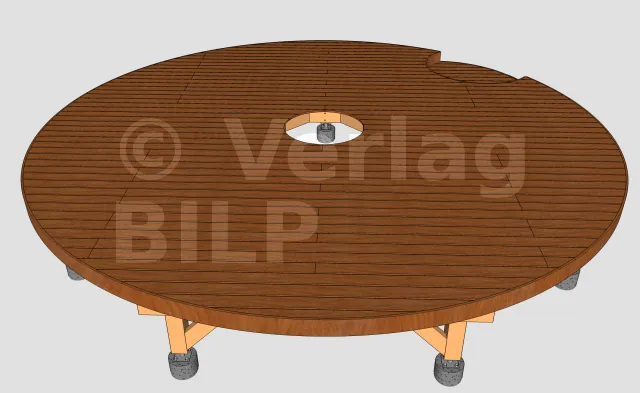

perspektivische Ansicht 2

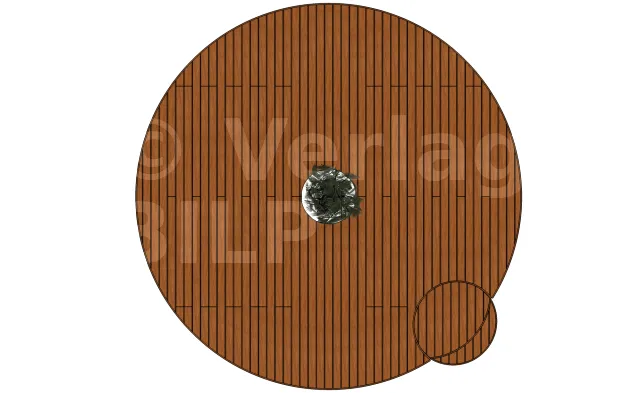

Draufsicht

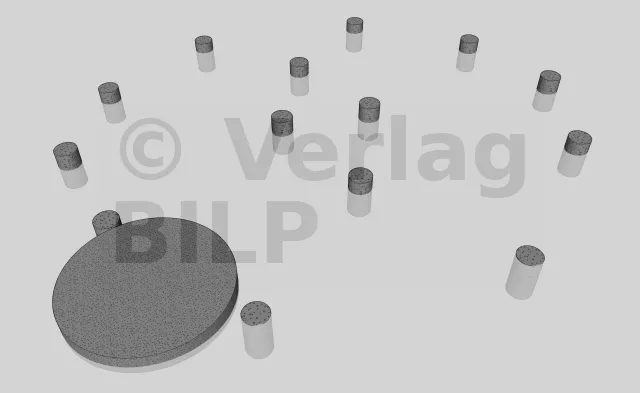

Réalisation des plots en béton et de la fondation de l’escalier

Die Ausführung beginnt mit der Umsetzung und dem Einbau von Betonsockel, die als Stützen für die Pfosten dienen werden.
Ihre Positionierung erfolgt durch Bemessung der verschiedenen Elemente der Terrassenstruktur, wie maximaler Achsabstand zwischen den Stützen, Querschnitt und Spannweite der Balken, der Unteruzgbalken und der Pfosten.

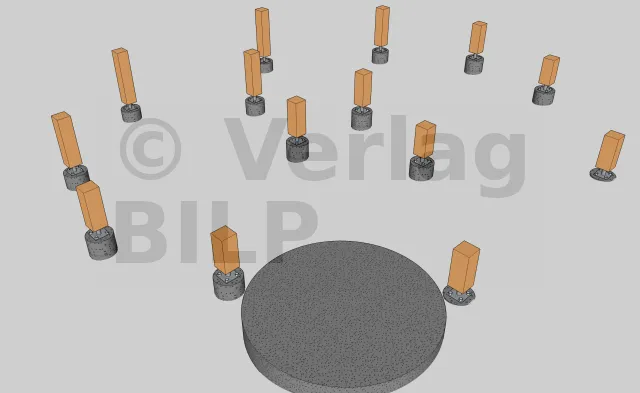

Pfostenbefestigung

Aus praktischen Gründen ist es notwendig, die Installation der Pfosten mit der Befestigung der peripheren Pfosten zu beginnen, da diese an den Enden als Stützen und als Widerlager für die Unterzugbalken dienen werden.

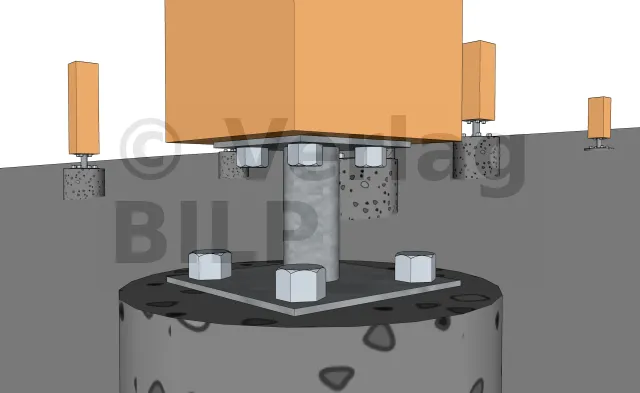

Détails des fixations des poteaux sur les plots en béton

Die Pfosten werden an den Betonsockel mit Pfostenfüßen befestigt. Für dieses Projekt haben wir klassische feststehende Pfostenfüße verwendet. Sie werden an der Pfosten mit Sechskant-Holzschrauben und an den Sockel entweder mit Ankerschrauben oder mit chemischer Abdichtung der Gewindestangen befestigt, die dann mit Muttern und Unterlegscheiben angezogen werden.

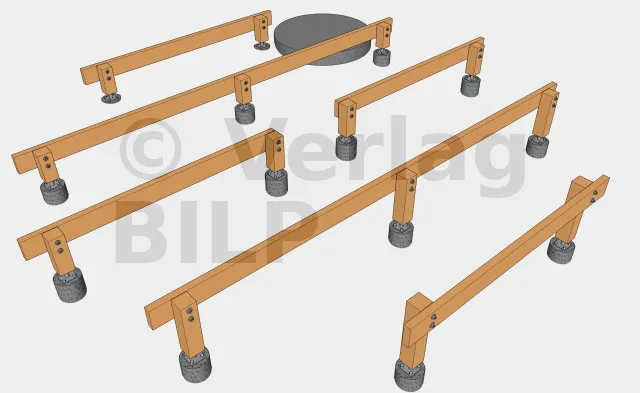

Verlegung der Unterzugbalken 1

Die Befestigung der Unterzugbalken an den Pfosten erfolgt mit Gewindestangen, Muttern und Unterlegscheiben.

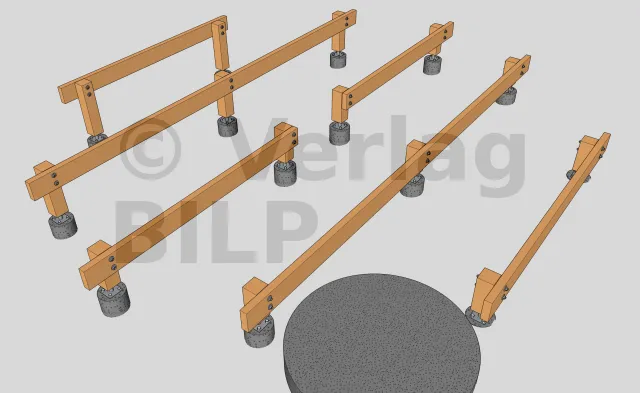

Verlegung der Unterzugbalken 2

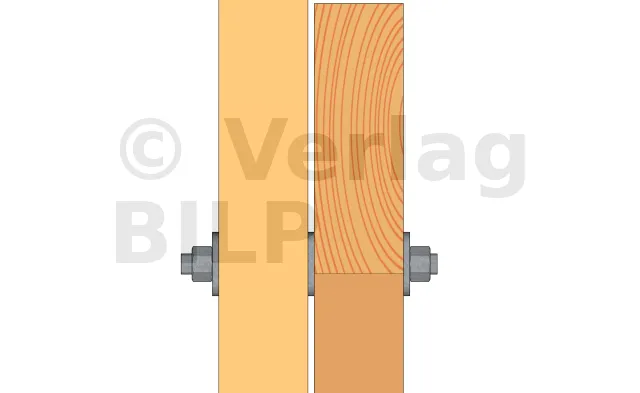

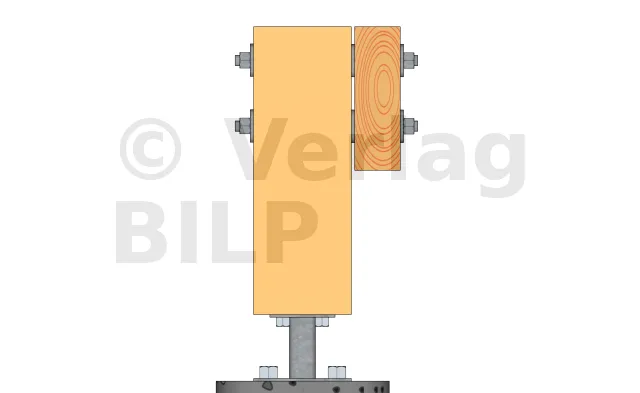

Details der Befestigungen derUntezugbalken an den Pfosten

Um die Verrottung des Holzes nicht zu beschleunigen, ist es notwendig, eine Belüftung zu schaffen, um eine Stagnation des Wassers zwischen dem Balken und dem Pfosten zu vermeiden, indem ein kleiner Zwischenraum von 5 bis 10 mm zwischen dem Unterzugbalken und dem Pfosten mittels großer Schwerlast-Keilen oder mit Unterlegscheiben oder Muttern geschaffen wird.

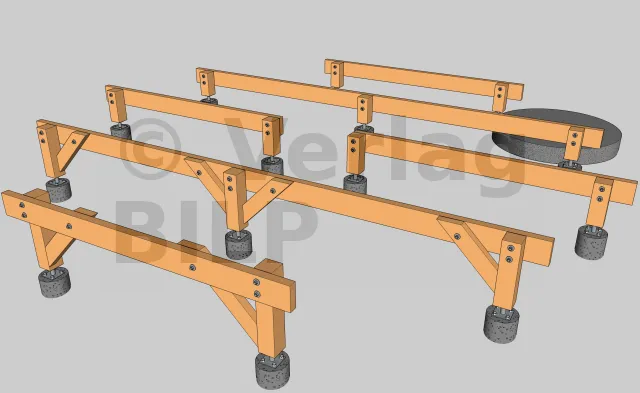

Befestigung der Aussteifungen

Der Zweck des Einbaus der Streben ist die Versteifung der Baugruppe.
Sie werden mit Gewindestangen, Muttern und Strukturunterlegscheiben befestigt.
Zur besseren Ästhetik sind die Muttern in einem Sackloch verborgen, das mit einem flachen Bohrer bearbeitet wird.

Details der Aussteifungsbefestigungen am Unterzugbalken

Wie bei dem Pfosten und den Unterzugbalken ist es auch hier notwendig, eine Belüftung zu schaffen und eine Stagnation des Wassers zwischen dem Unterzugbalken und der Aussteifung zu vermeiden, indem ein kleiner Spalt von 5 bis 10 mm mit Schwerlast breite Keilen, Unterlegscheiben oder Muttern geschaffen wird.

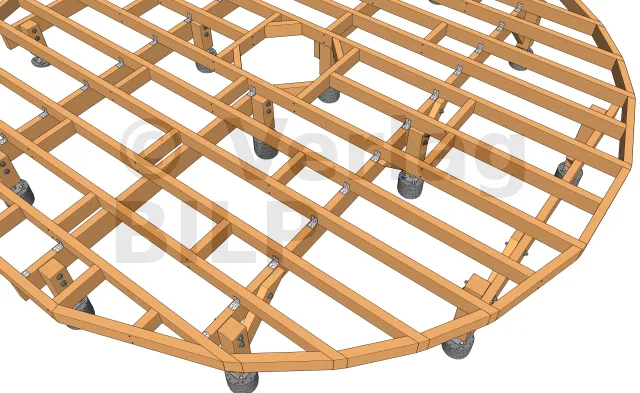

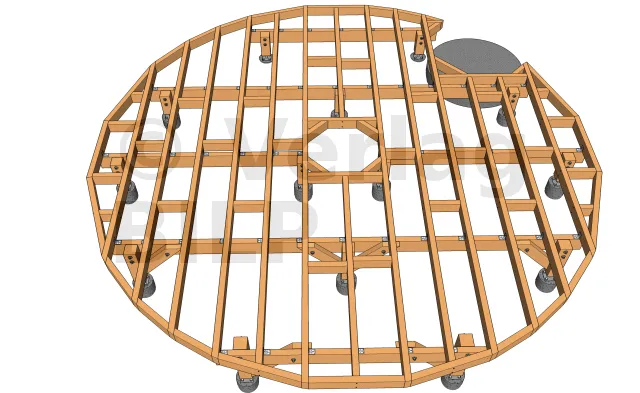

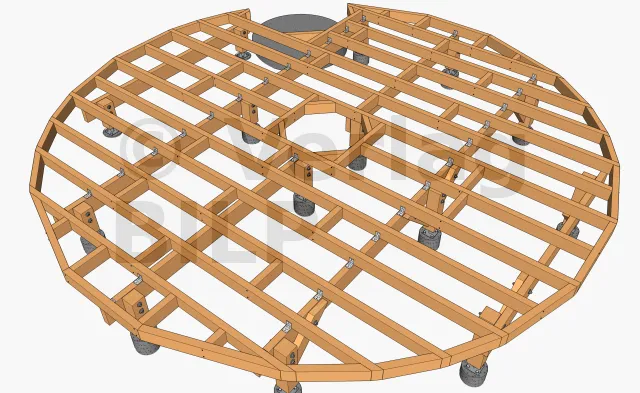

Einbau von Balken und Abstandhaltern 1

Es gibt zwei Möglichkeiten für die Befestigung der Halterungen:
Die erste ist die Verwendung von Winkelverbinder wie z.B. verstärkte Winkelverbinder oder einfache Winkelverbinder, die mit Rillennägel oder Verbindungsschrauben befestigt werden.
Die zweite ist die Verwendung von CombiConnect-Schrauben, wobei die Befestigung von oben erfolgt.


Einbau von Balken und Abstandhaltern 2

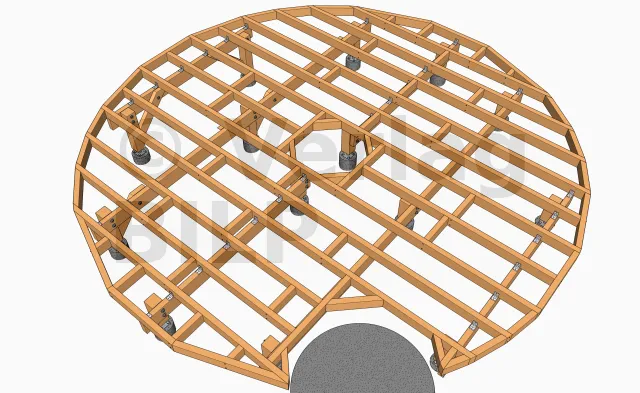

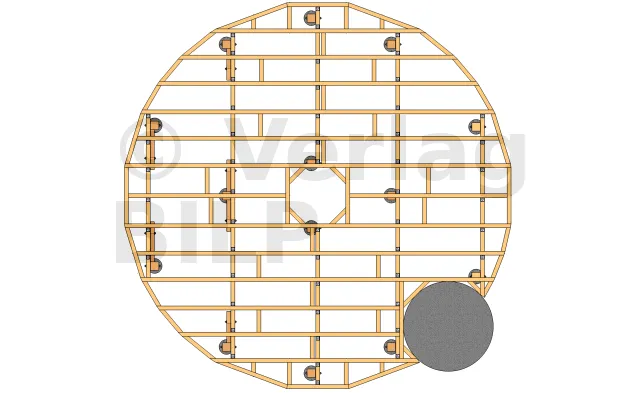

Draufsicht auf die Balkenanordnung

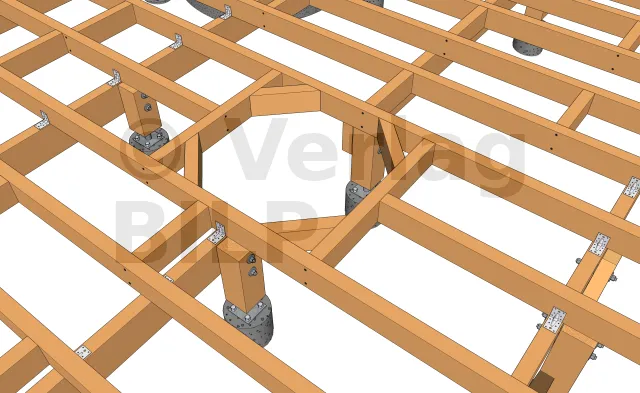

Die Anordnung der Balken, um die Zypresse nicht zu stören

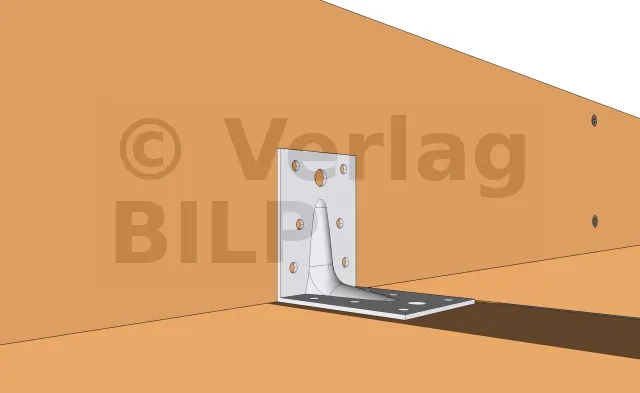

Details von Balkenbefestigungen an den Unterzugbalken

Für dieses Projekt haben wir verstärkte Winkelverbinder verwendet, die mit Rillennägel oder Verbindungsschrauben befestigt werden können.

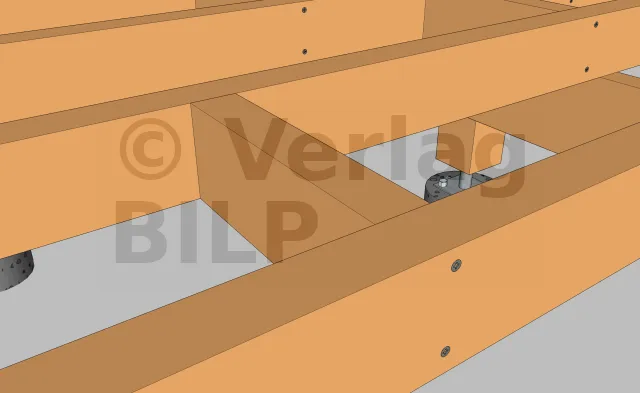

Details der Abstandshalterbefestigungen

Die Abstandhalter wurden mit CombiConnect-Schrauben befestigt.

Details zur Befestigung von Randbalken

Die peripheren Balken werden ebenfalls mit CombiConnect-Schrauben befestigt.


Schaffung des Überhangs 1

Um der Terrasse ein luftiges Aussehen zu verleihen und die Pfosten so weit wie möglich zu verdecken, wurden diese gegenüber den Terrassenenden um etwa zwanzig Zentimeter nach innen versetzt.

Schaffung des Überhangs 2

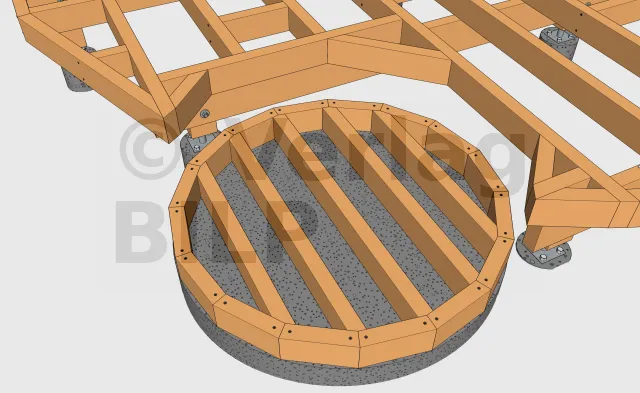

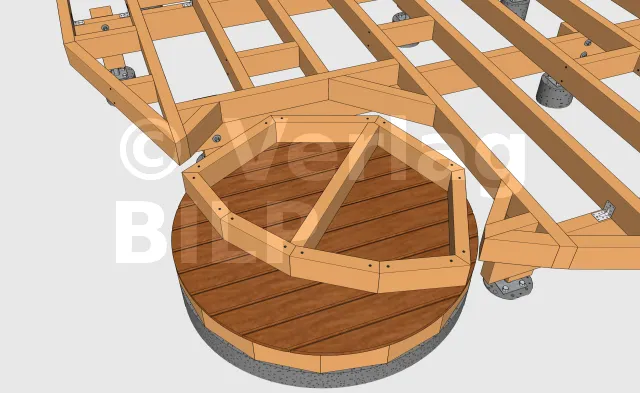

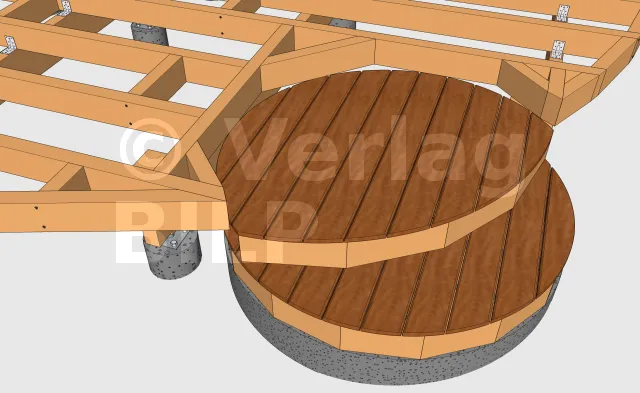

Struktur der ersten Stufe der Treppe

Es gibt mehrere Methoden zur Befestigung der Treppenstufenkonstruktionen an den Sockel.
In unserem Fall wurde die Stufenkonstruktion des Treppenhaus mit MULTI-MONTI TimberConnect-Schrauben befestigt, die von oben befestigt werden.

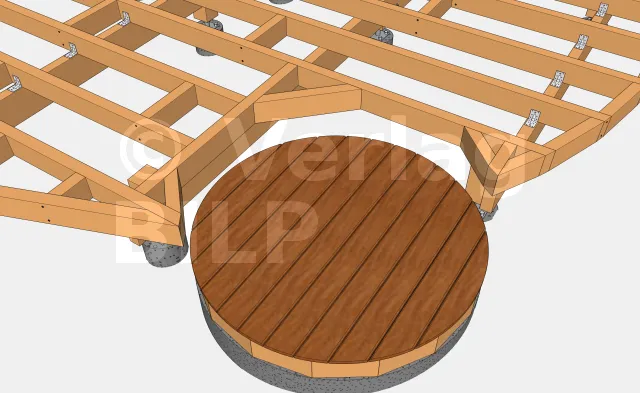

Befestigung der Dielen der ersten Stufe der Treppe

Die Dielen werden mit Schrauben aus EDELSTAHL befestigt.

Struktur der zweiten Stufe der Treppe
Befestigung der Dielen der zweiten Stufe der Treppe

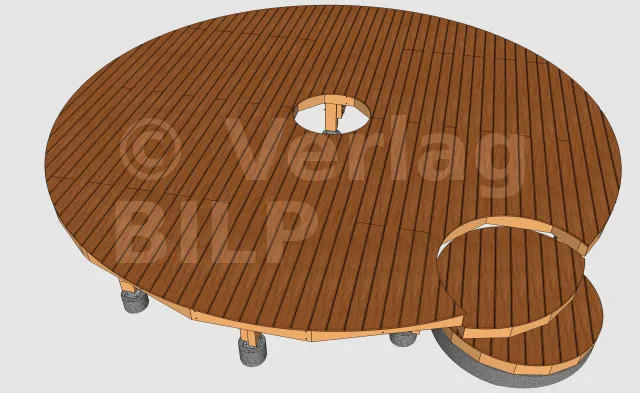

Ansicht der Terrassendielen 1

Die Befestigung der Dielen kann entweder unsichtbar oder sichtbar erfolgen. Um zu verhindern, dass die Befestigungselemente sichtbar sind, können Sie unsichtbare Clips verwenden. Wenn Sie sich jedoch für sichtbare Befestigungselemente entscheiden, müssen Sie Schrauben aus EDELSTAHL verwenden.

Ansicht der Terrassendielen 2

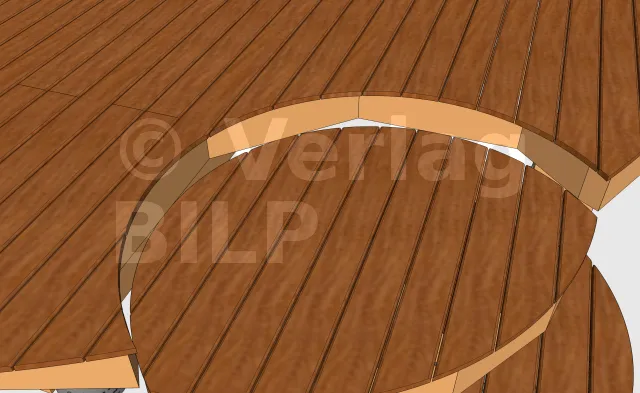

Eckbehandlung mit Terrassendielen


Ansicht der Abschlusskanten 1

Es gibt verschiedene Arten von Abschlusskanten abhängig von der Höhe der zu verdeckenden Struktur.
Für dieses Projekt haben wir uns für Vorderkanten entschieden. Sie werden wie bei den Dielen mit Edelstahlschrauben befestigt.

Ansicht der Abschlusskanten 2
Ansicht der Abschlusskanten 3
