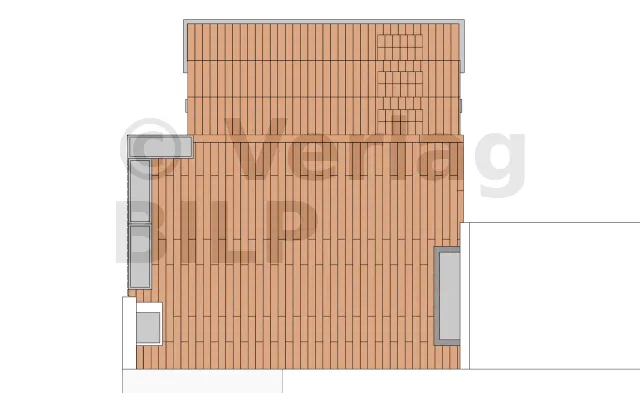

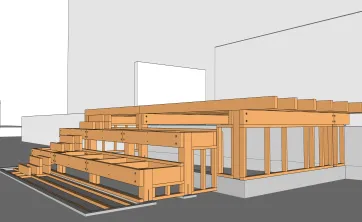

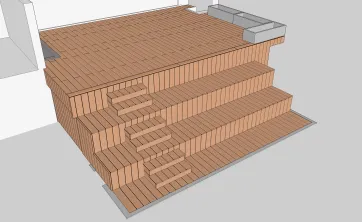

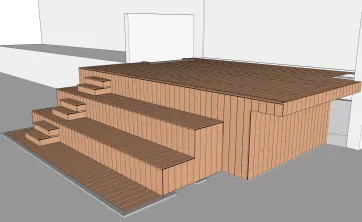

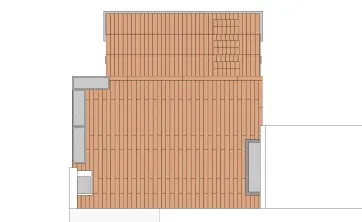

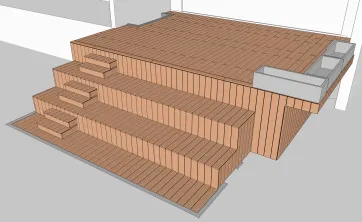

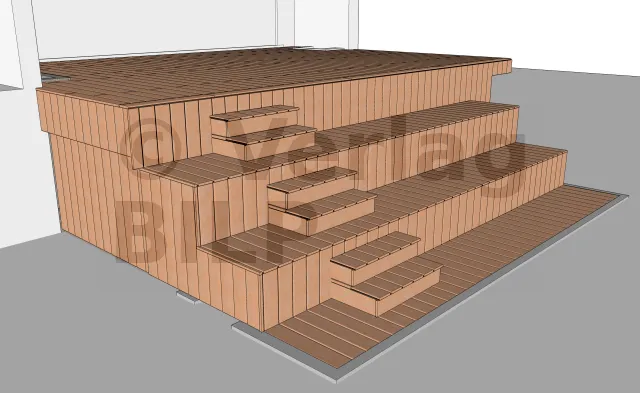

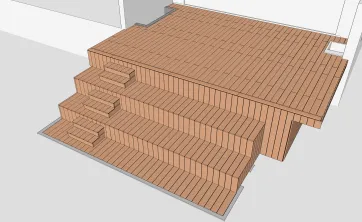

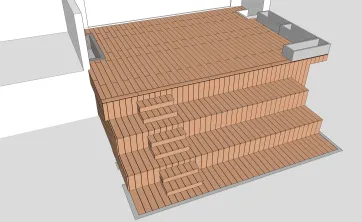

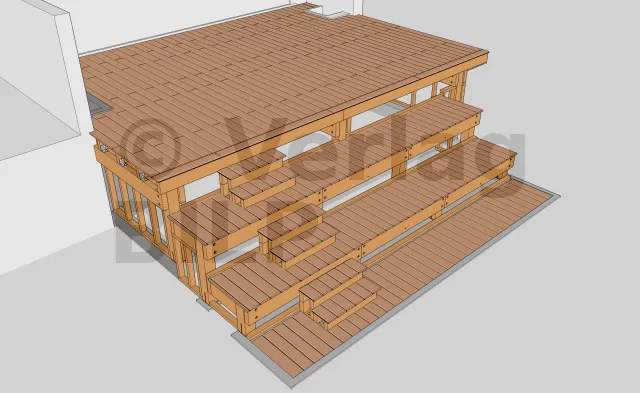

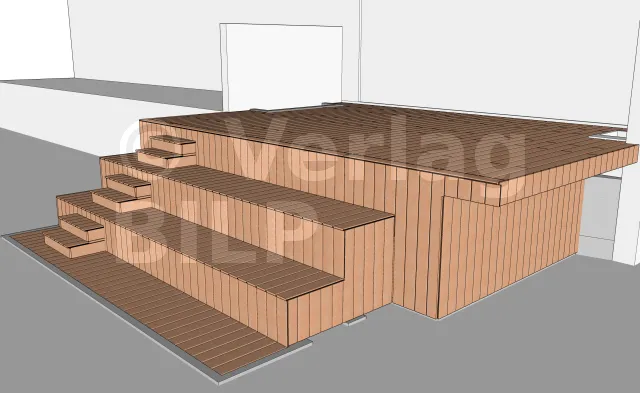

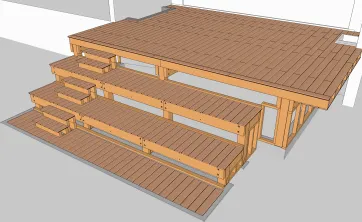

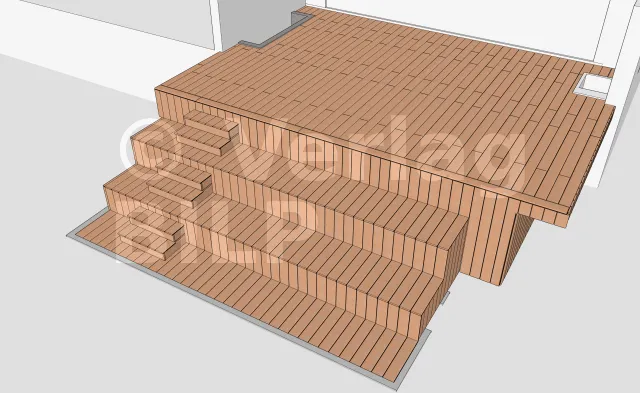

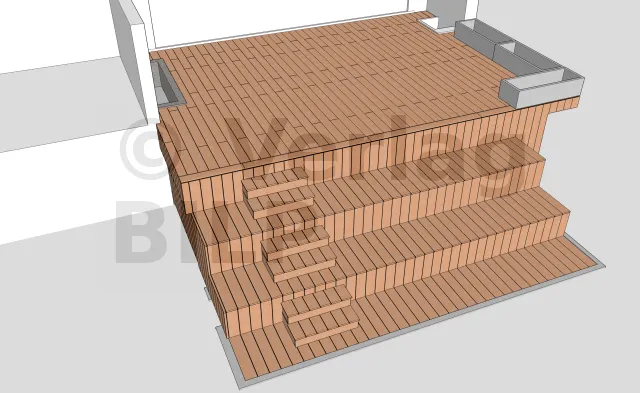

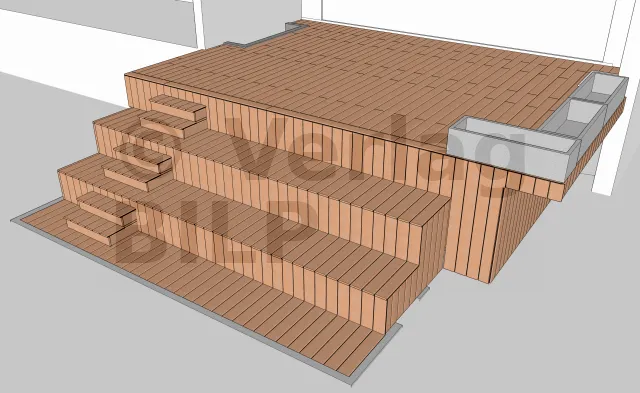

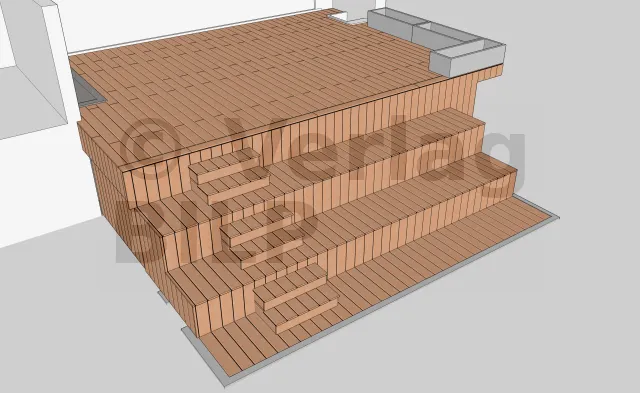

Hier ist die Realisierung des Projekts in einigen Bildern :

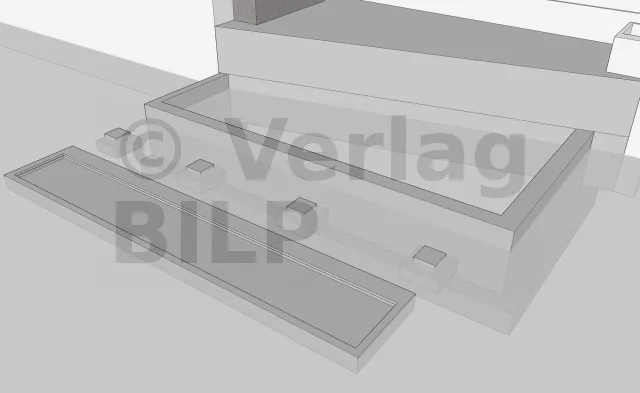

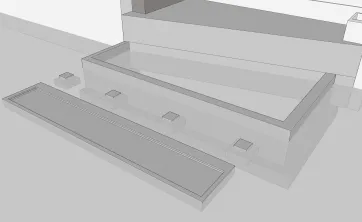

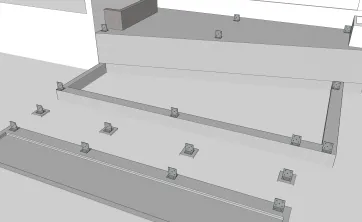

Die ersten beiden Stufen von Durchführung sind die Realisierung von Durchführung und die Installation von Betonsockel und Betonplatte, die als Stützen für die Pfosten dienen werden.
Die Bestimmung der Lage der Betonsockel beruht auf der Bemessung der Elemente der Terrassenkonstruktion, insbesondere dem maximalen Achsabstand zwischen den Stützen, dem Querschnitt und der Spannweite der Balken, der Unterzugbalken und der Pfosten.

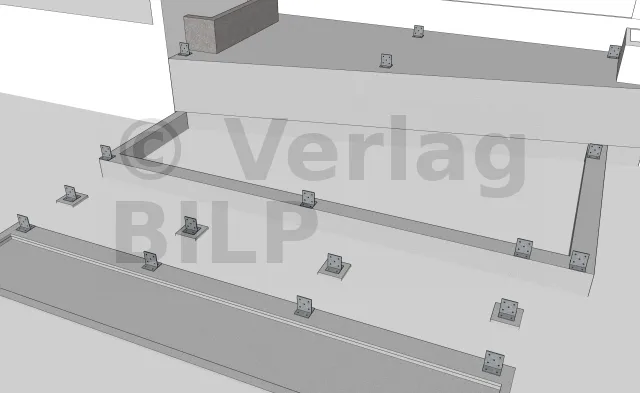

Für die Befestigung der Pfosten an der Betonplatte und den Betonsockel verwendeten wir T-Pfostentäger zum Einbetonieren. Zu diesem Zweck wird der Betonring mit einem Durchmesser von 20 mm in die Betonplatte und die Betonsockel mit AT-HP-Dichtmasse eingedichtet.

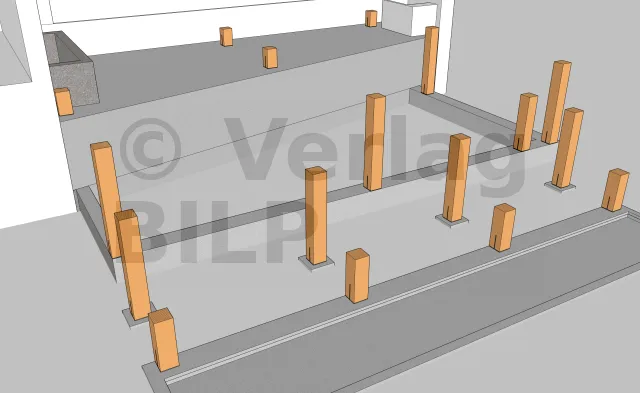

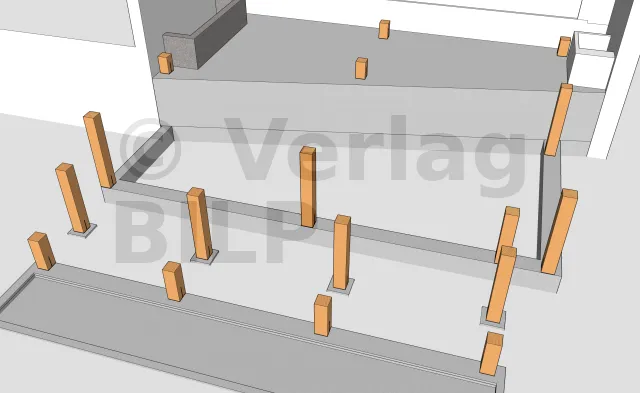

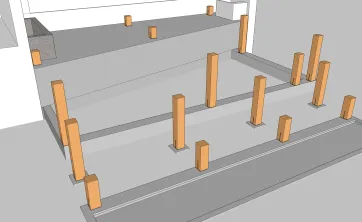

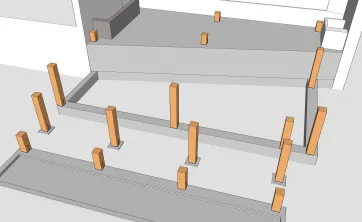

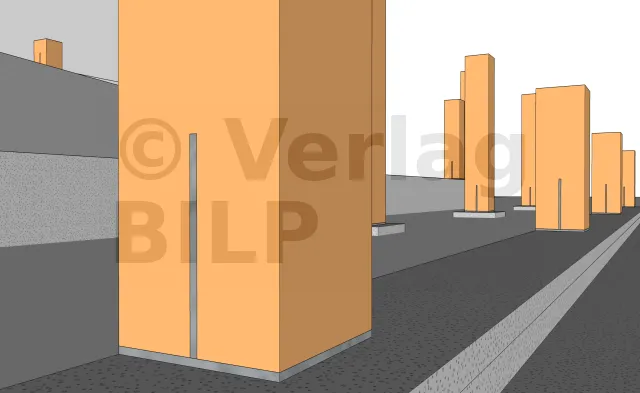

Aus praktischen Gründen die Installation der Holzpfosten beginnt mit der Befestigung der Eckpfosten, da diese als Widerlager für die Unterzugbalken und als Stützen an den Enden verwendet werden sollen.

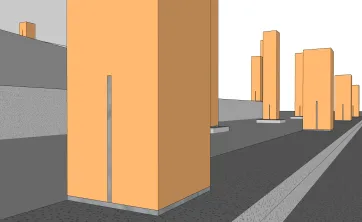

Die Befestigung der Pfosten an der Sockel und an der Betonplatte erfolgt mittels Stützenfüsse. Für dieses Projekt haben wir T-Pfostenträger zum Einbetonieren verwendet. Sie werden an der Betonsockel und der Betonplatte befestigt, indem der Betonring mit 20 mm Durchmesser mit einer AT-HP-Dichtmasse versiegelt wird. Sie werden mit Stabdübel für T-Pfostenträger an den Pfosten befestigt.

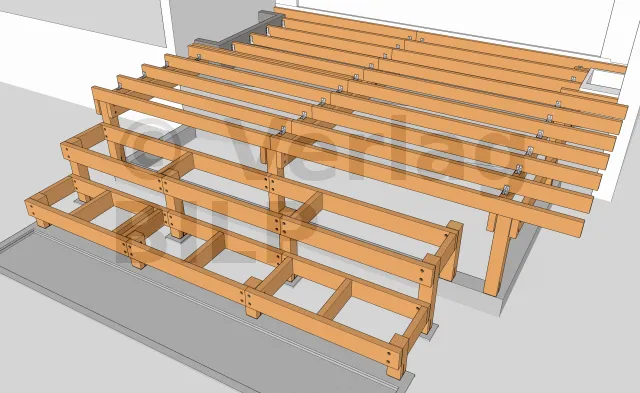

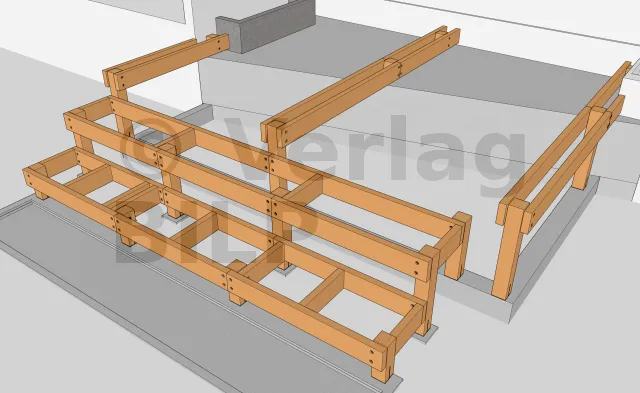

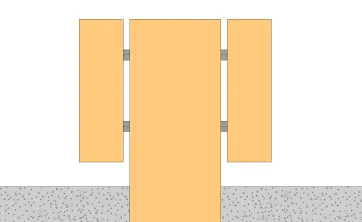

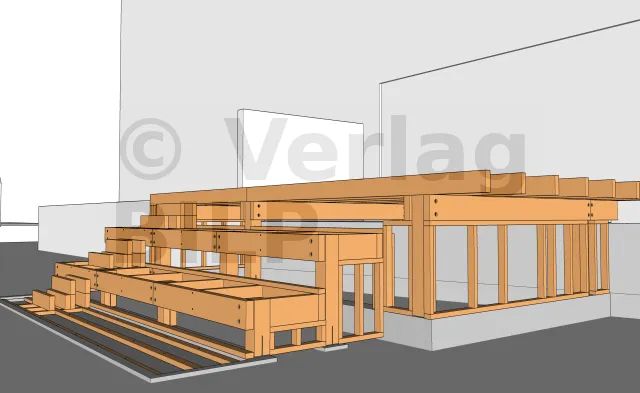

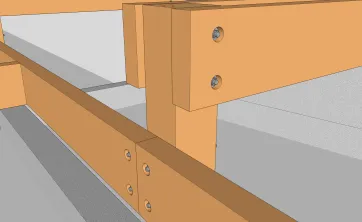

Die Montage der Unterzugbalken auf den Pfosten erfolgt mit Gewindestangen, Muttern und Unterlegscheiben.

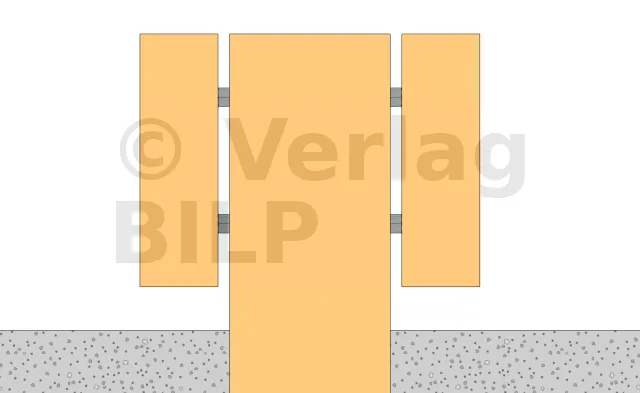

Um die Verrottung des Holzes nicht zu beschleunigen, ist es notwendig, eine Belüftung zu schaffen, um eine Stagnation des Wassers zwischen dem Unterzugbalken und dem Pfosten zu vermeiden, indem ein kleiner Zwischenraum von 5 bis 10 mm zwischen dem Unterzugbalken und dem Pfosten mit Hilfe von breiten Schwerlastkeilen oder mit Unterlegscheiben oder Muttern geschaffen wird.

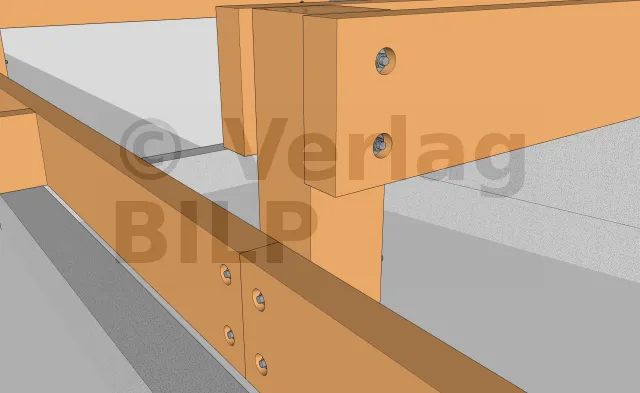

Für die Montage der Unterzugbalken wurden die Gewindestangen, Muttern und Unterlegscheiben des Rahmens in einem Sackloch versteckt, das mit einem flachen Bohrer bearbeitet wurde, um eine bessere Ästhetik zu erzielen.

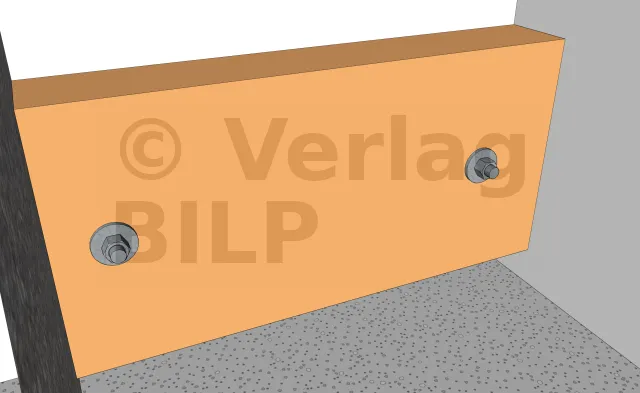

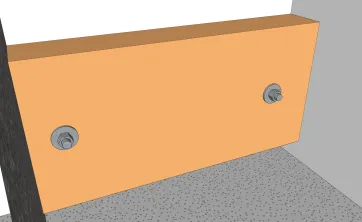

Es gibt zwei Möglichkeiten für die Befestigung des Mauerbalkens: entweder durch chemische Abdichtung der Gewindestangen oder mit MULTI-MONTI TimberConnect Ankerschrauben.

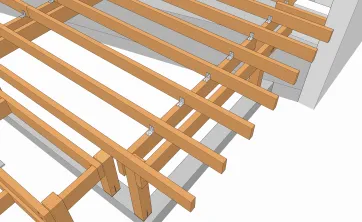

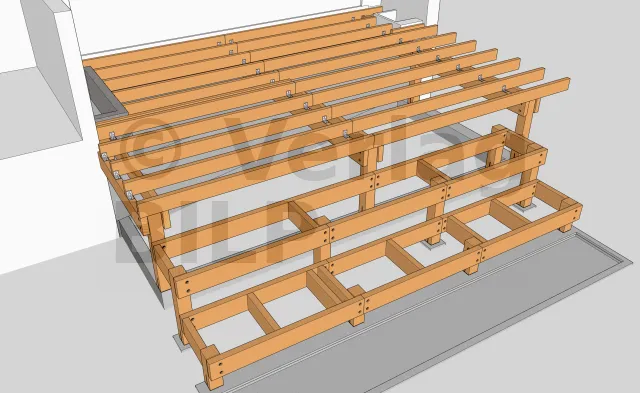

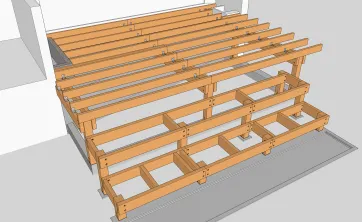

Die Balken können mit Winkelverbinder wie verstärkte Winkelverbinder oder einfache Winkelverbinder, die mit Rillennägel oder Verbindungsschrauben befestigt werden, an den Unterzugbalken befestigt werden.
Eine weitere ebenso effektive Lösung ist die Befestigung von oben mit CombiConnect-Schrauben.

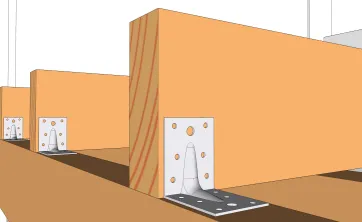

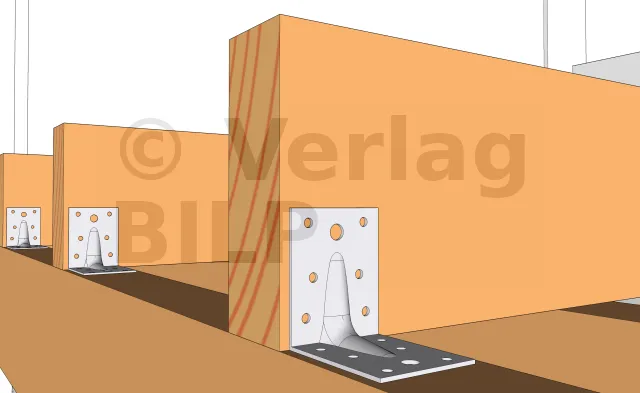

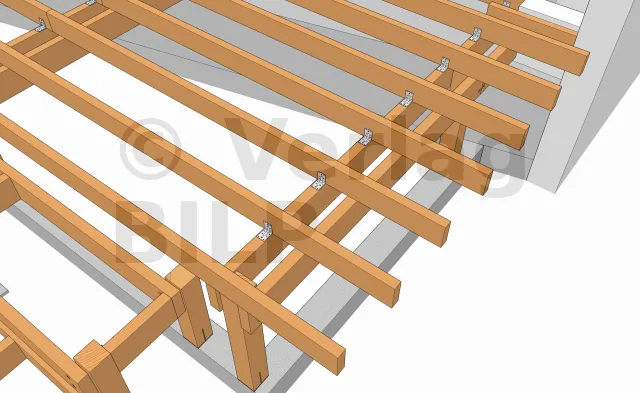

Bei diesem Projekt wurden die Balken mit einfachen Winkelverbinder an den Unterzugbalken befestigt, die mit Rillennägel oder Verbindungsschrauben befestigt werden können.

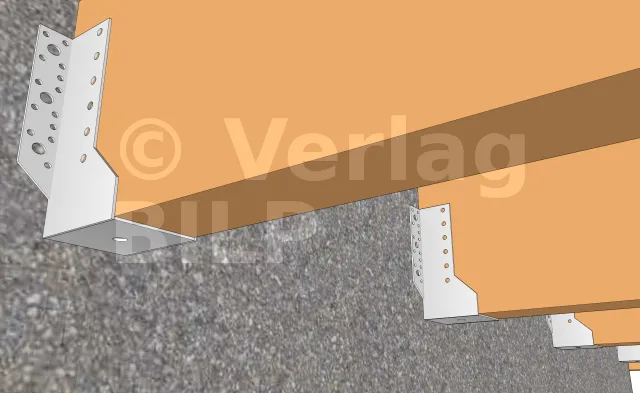

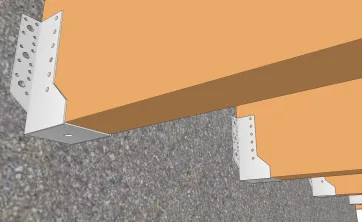

Die Balken werden mit Edelstahlbalkenschuhen an der Wand befestigt.
Die Befestigung der Balkenschuhe an den Wänden kann entweder mit Sechskant-Holzschrauben oder durch chemische Dichtung der Gewindestangen mit Muttern und Strukturunterlegscheiben erfolgen.
Die Befestigung der Balkenschuhe an den Balken erfolgt mit Rillennägel oder Verbindungsschrauben.
Um ein luftiges Erscheinungsbild auf der Terrasse zu schaffen, haben wir einen Überhang geschaffen. Dazu wurden die Lage der Betonsockel und der Randpfosten um etwa 40 Zentimeter nach innen verschoben.
Die Abstandhalter können mit Winkelverbinder, combiConnect Verstärkungsschrauben oder große, flache Rundkopfschrauben befestigt werden.

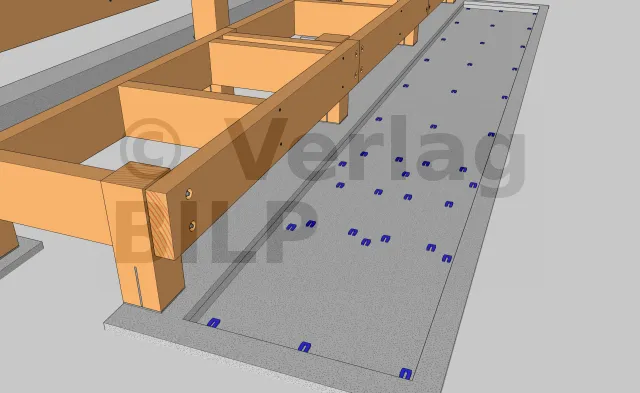

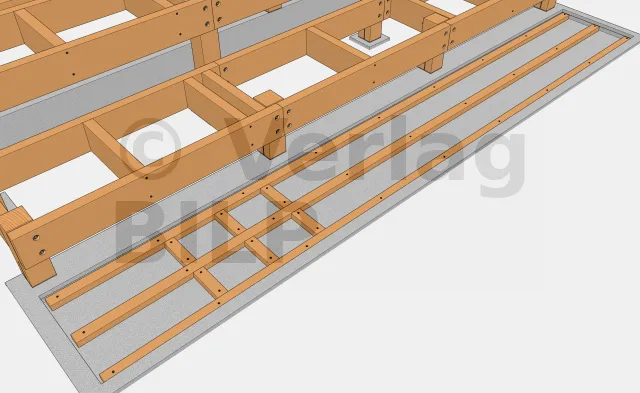

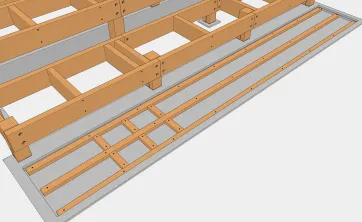

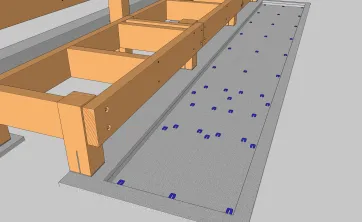

Um einen direkten Kontakt der Lagerhölzer mit der Platte zu vermeiden, ist es wichtig, Kunststoffkeile oder Holzkeile zu verwenden.
Sie können entweder mit Betonankerschrauben Typ MULTI-MONTI TimberConnect oder Schlagdübel an der Platte befestigt werden.

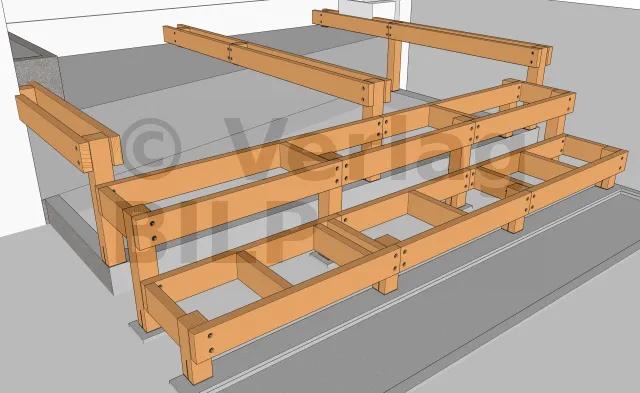

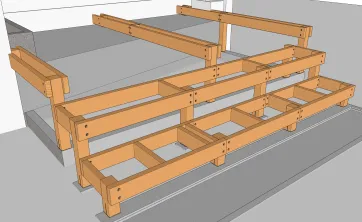

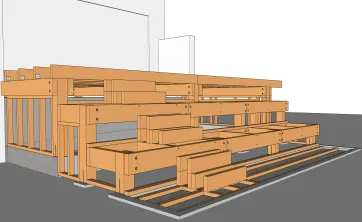

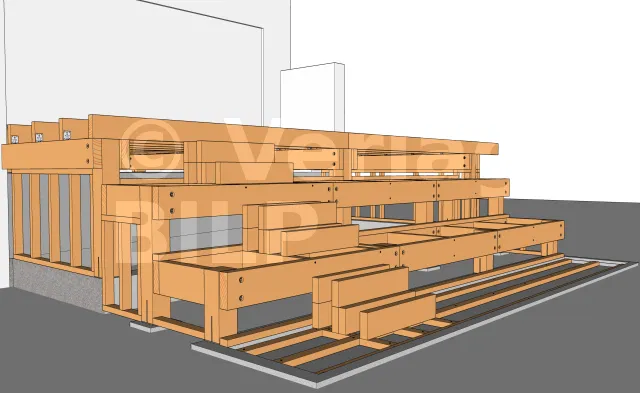

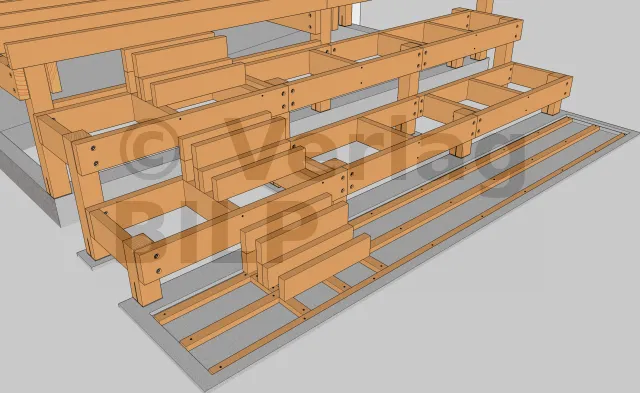

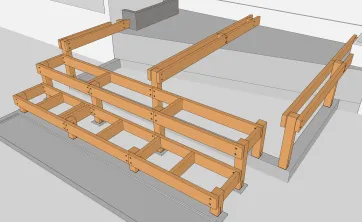

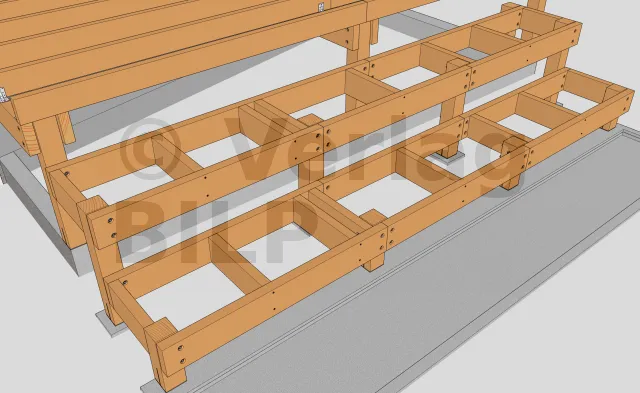

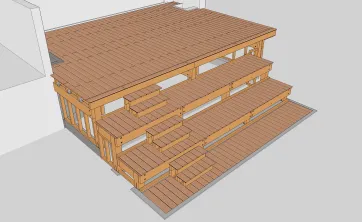

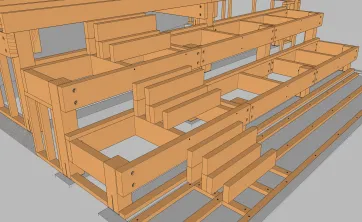

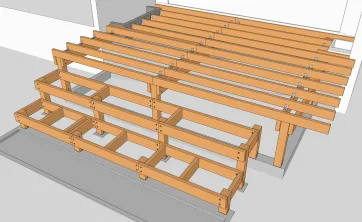

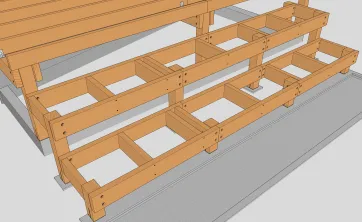

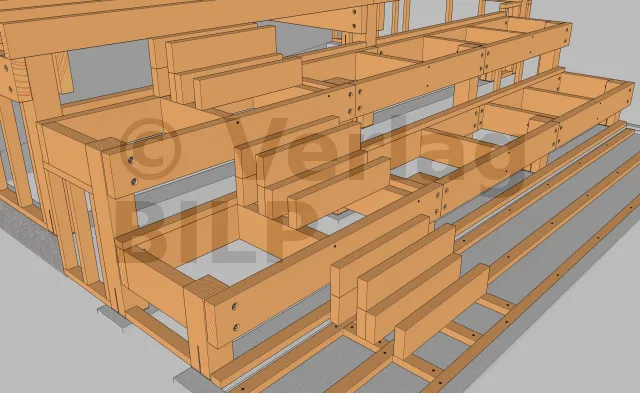

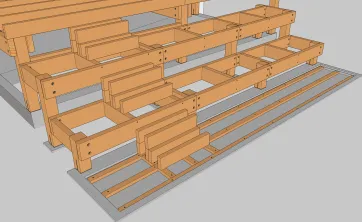

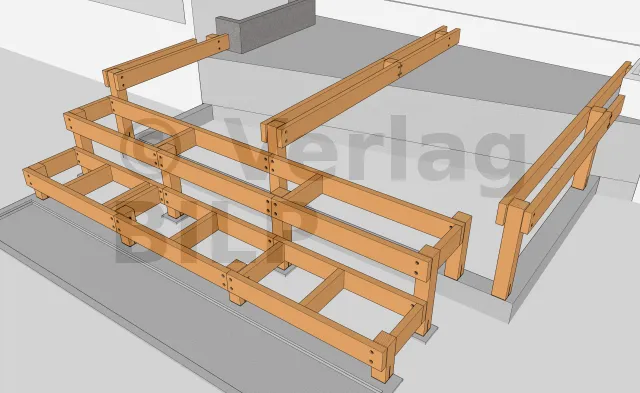

Die Struktur der Stufen von Treppe besteht aus Kanthölzern, deren Querschnitt groß genug ist, um die Umsetzung zu erleichtern.

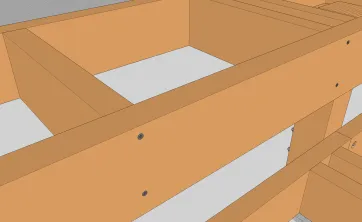

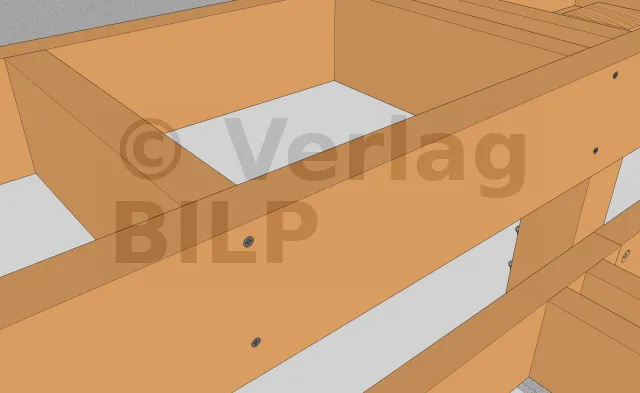

Die Rahmenbolzen werden mit Senkkopf-Holzschrauben montiert.
Sie können mit Betonankerschrauben Typ MULTI-MONTI TimberConnect oder Schlagdübel an der Platte befestigt werden, jedoch immer mit Kunststoffkeilen oder Holzkeilen.

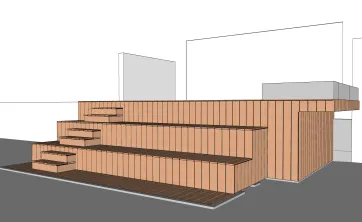

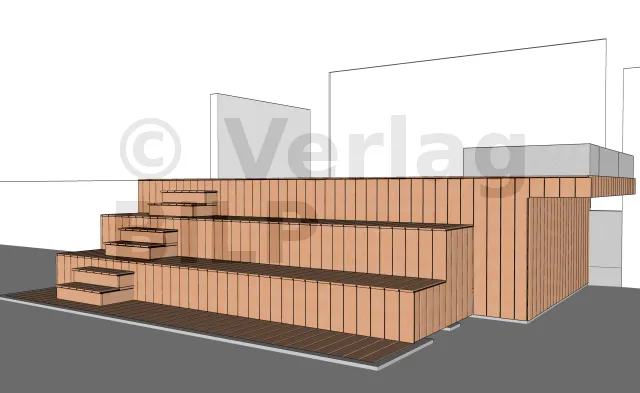

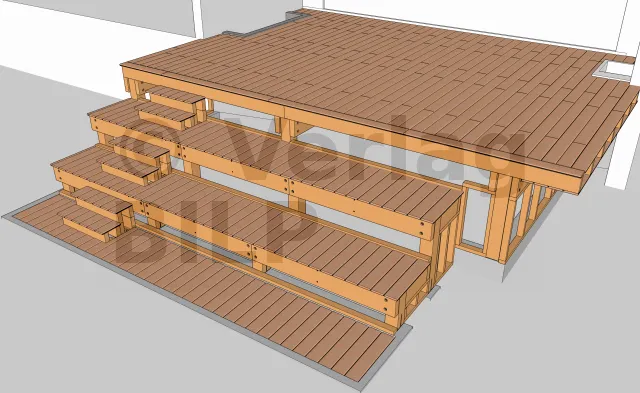

Sie haben die Wahlmöglichkeit zwischen unsichtbare Befestigungen oder sichtbare Befestigungen. Wenn Sie nicht möchten, dass die Befestigungselemente sichtbar sind, können Sie unsichtbare Clips verwenden. Andererseits müssen Sie für sichtbare Verbindungselemente Edelstahlschrauben verwenden.
