Holzterrasse um ein rechteckiges Holzschwimmbecken auf einer Fundamentschraube Christophe B

Bruno

Wer hat nicht schon einmal davon geträumt, dass ein von einer Holzterrasse umgebener Swimmingpool nach einem langen Arbeitstag frei schwimmen oder die Kinder in den Ferien leichter beschäftigen kann. Dieses wunderbare Projekt, das nun folgt, zeigt uns die Realisierung einer Holzterrasse, deren Zweck es ist, ein bestehendes Haus direkt mit einem Swimmingpool zu verbinden.

Hier ist eine kleine Vorschau auf die Pläne für dieses Projekt.

Hier ist das Projekt in ein paar Bildern :

Perspektivische Ansicht 1

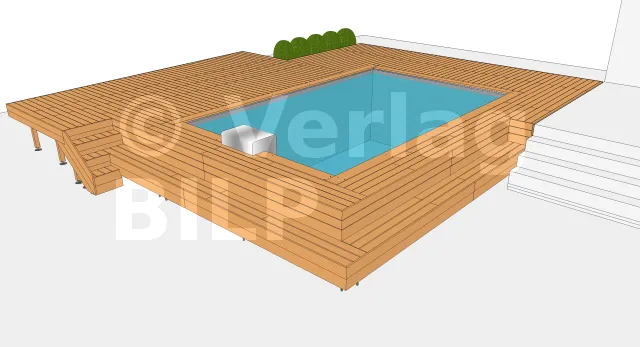

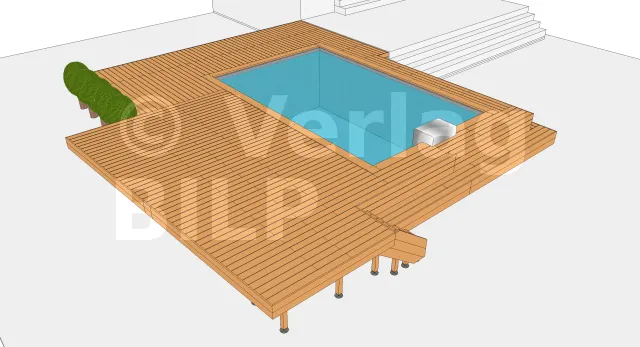

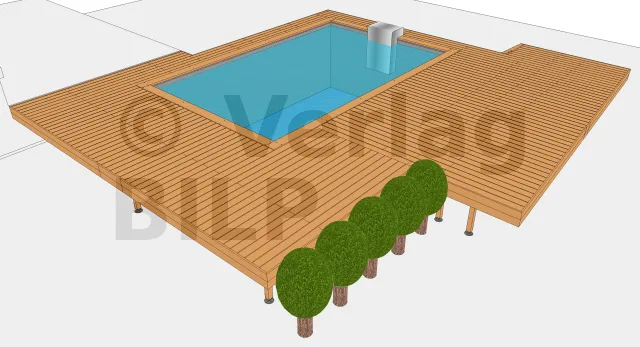

Perspektivische Ansicht 2

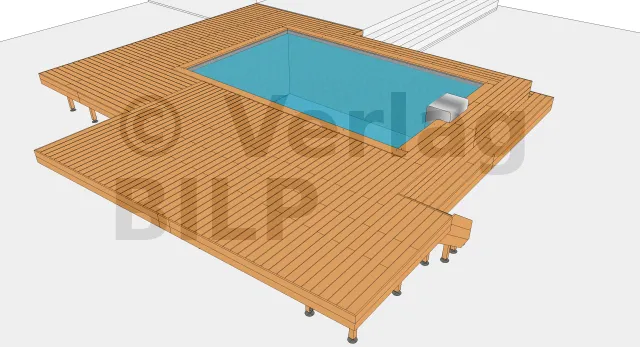

Perspektivische Ansicht 3

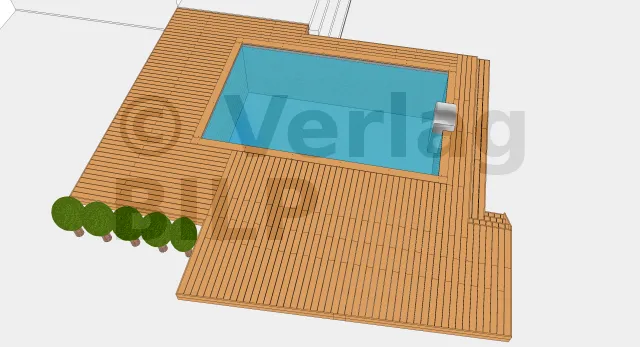

Ansicht von oben

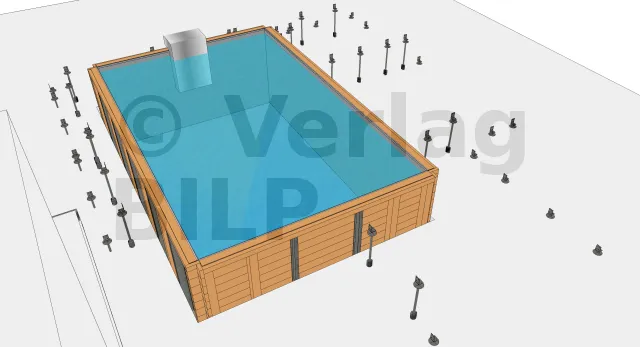

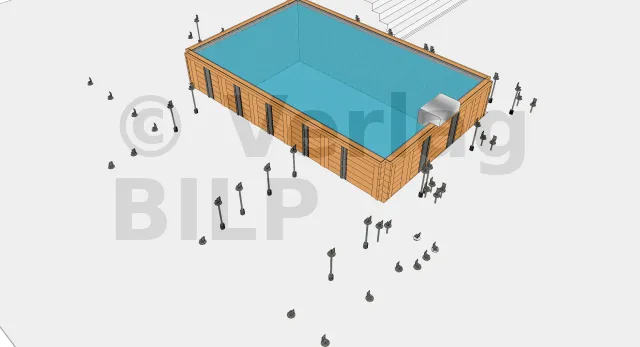

Die Verteilung der Fundamentschrauben 1

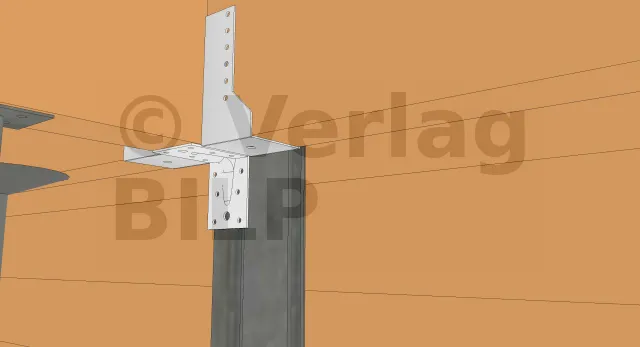

Um die Ästhetik der Konstruktion zu wahren, wurden die peripheren Fundamentschrauben tiefer getrieben, um Holzpfosten aufzunehmen. Ziel war es, das Erscheinungsbild der verwendeten Materialien homogen zu halten.
Dazu werden die Pfosten mit speziellen Verbindungsschrauben oder Sechskant-Holzschrauben an den Winkelverbindern befestigt.

Die Verteilung der Fundamentschrauben 2

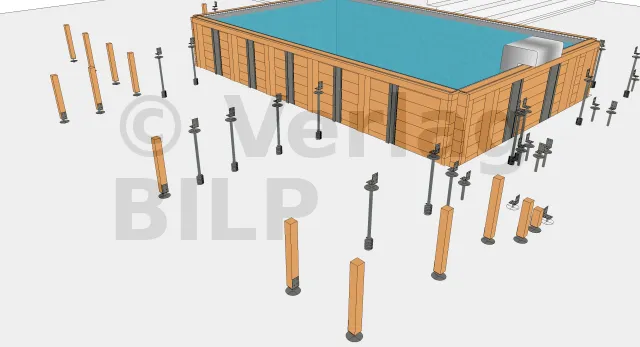

Die Verlegung der peripheren Pfosten

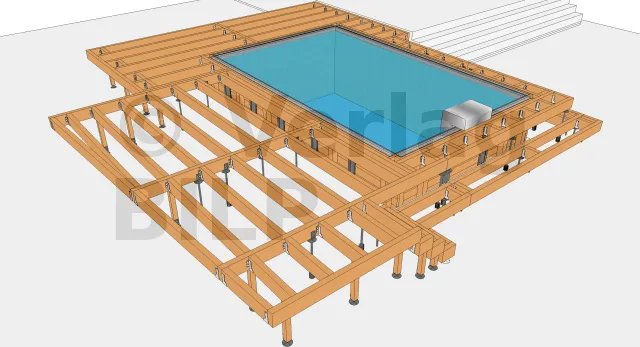

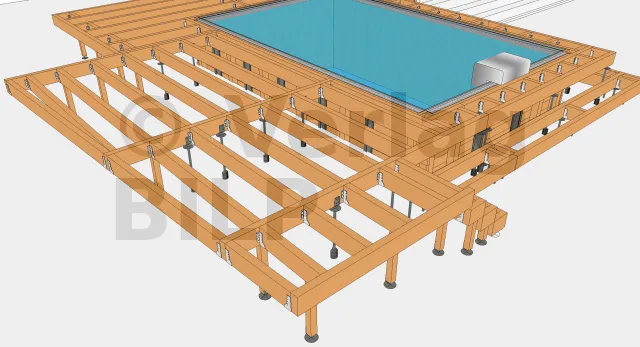

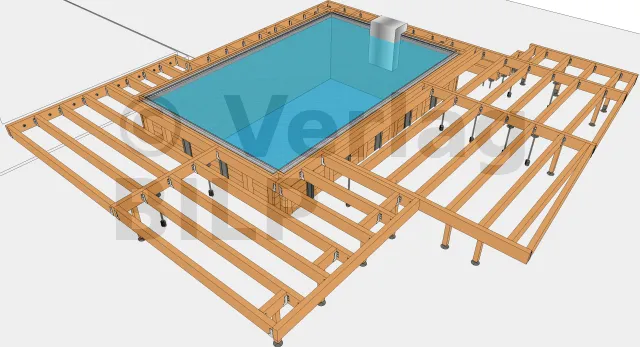

Die Anordnung der Balken und Tragbalken 1

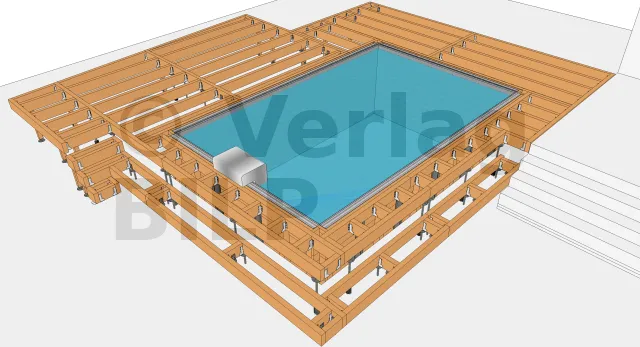

Die Anordnung der Balken und Tragbalken 2
Die Anordnung der Balken und Tragbalken 1 3

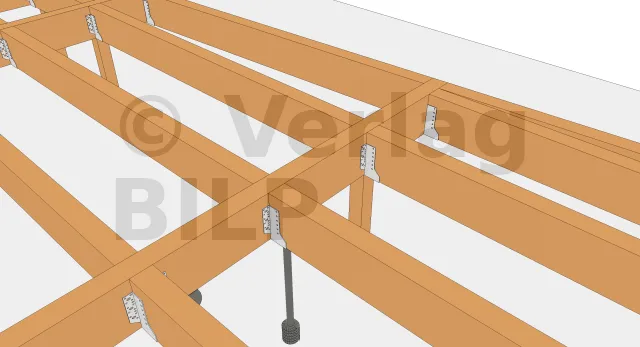

Details von Balkenbefestigungen an Tragbalken

Die Balken werden mit Balkenschuhe mit außenliegendem Flansch für die inneren Balken an den Tragbalken befestigt. Für die peripheren Balken war es jedoch notwendig, Balkenschuhe mit innenliegendem Flansch zu verwenden.
Für die Verbindung von Holz und Balkenschuh können Sie diese entweder mit galvanisch verzinkten Rillennägeln oder mit Schrauben für Torx-Kopfverbinder befestigen.

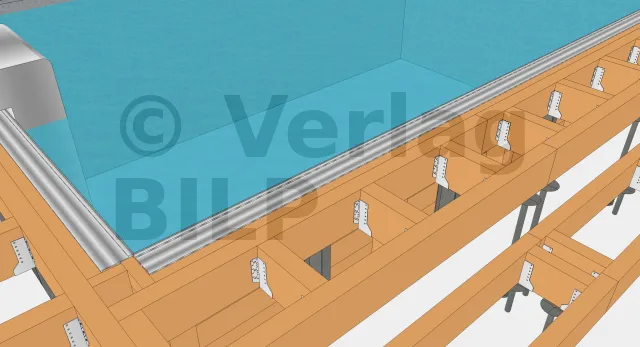

Befestigung des Tragbalkens am Metallprofil eines Schwimmbeckens

Die Befestigung erfolgt mit verstärkte Winkelverbinder.

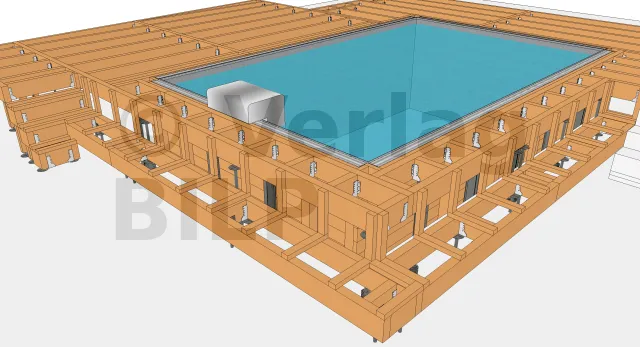

Befestigung des Wandbalkens am Schwimmbad

Dieser Tragbalken vereinfacht die Konstruktion, da er die Notwendigkeit vermeidet, Balkenschuhe direkt im Becken zu befestigen. Sie wird im Becken mit HECO-TOPIX große Rundkopfschrauben befestigt.

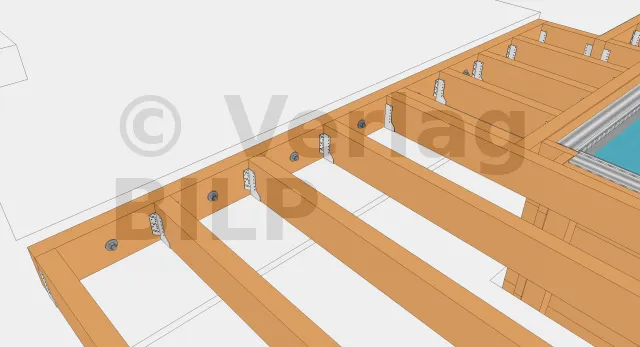

Befestigung des Wandbalkens an der Fassade

Diese können entweder durch Dichtungsmasse Gewindestangen oder MULTI-MONTI TimberConnect Ankerschrauben verlegt werden.

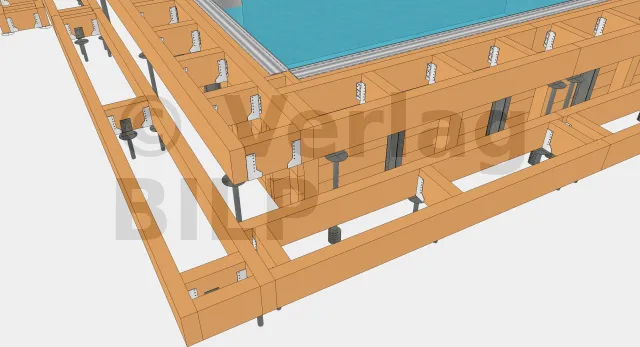

Die Schaffung des Auslegers 1

Um der Terrasse ein luftiges Aussehen zu verleihen und die Holzpfosten so weit wie möglich zu verdecken, wurden diese um etwa 30 Zentimeter nach innen versetzt. Sie werden dann mit combiConnect Bewehrungsschrauben oder großen, flachen Rundkopfschrauben an den Balken oder Tragbalken befestigt.

Die Schaffung des Auslegers 2

Um die Fundamentschrauben so weit wie möglich zu verbergen, wurden sie um etwa zehn Zentimeter nach innen versetzt. Anschliessend wurden Abstandhalter auf die Winkelverbinder der Fundamentschrauben gesetzt und mit Balkenschuhen mit galvanisch verzinkten Rillennägeln oder Schrauben für Torxkopfverbinder an den Balken befestigt.

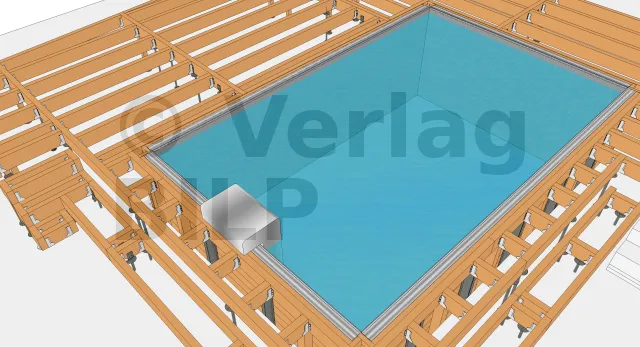

Die Verlegung der Balken zur Aufnahme der Terrassendielen und Bretter
Die Verbindung des Swimmingpools mit der Terrasse

Sie können diesen Artikel konsultieren, der sich mit den verschiedenen Lösungsmöglichkeiten zur Herstellung der Verbindung mit dem Schwimmbad befasst.

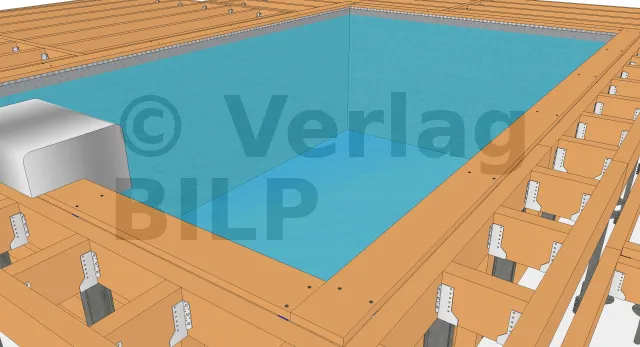

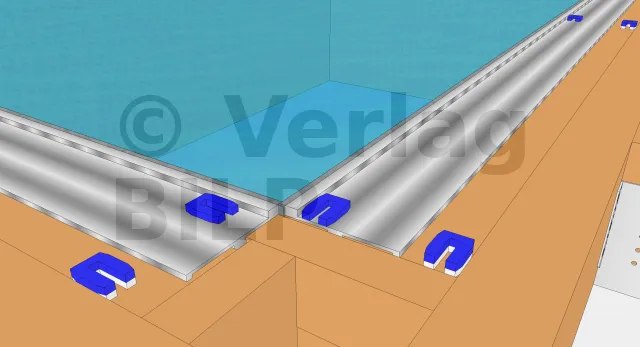

Anbringen der Kunststoff-Unterlegscheiben auf dem Hängeprofil

Als Alternative zum Holzblech auf dem Hängeprofil können wir Kunststoffkeile verwenden, um die Belüftung zu fördern und zu verhindern, dass das Holz aufgrund seiner Dünne und Schlankheit verrottet.
Die Dicke der Unterlegscheiben muss gleich der des Profils sein, um sicherzustellen, dass das Bordstein flach ist.


Verlegung des Bordsteins

Der Randstein ermöglicht es, die Konturen des Beckens zu unterstreichen. Sie wird direkt über den Kunststoffkeilen platziert und mit Edelstahlschrauben befestigt.

Blick auf den Bodenbelag 1

Für die Wahl der Befestigungen können Sie entweder unsichtbare Befestigungen oder sichtbare Befestigungen verwenden. Wenn Sie nicht möchten, dass die Befestigungselemente sichtbar sind, können Sie unsichtbare Clips verwenden. Wenn Sie sich jedoch für sichtbare Befestigungselemente entscheiden, müssen Sie Edelstahlschrauben verwenden.

Blick auf den Bodenbelag 2


Blick auf den Bodenbelag 3
Ansicht der Abschlussleisten 1

Wie bei den Terrassendielen werden sie mit Edelstahlschrauben befestigt.

Ansicht der Abschlussleisten 2
Ansicht der Abschlussleisten 3
