Hier ist das Projekt in einigen Bildern :

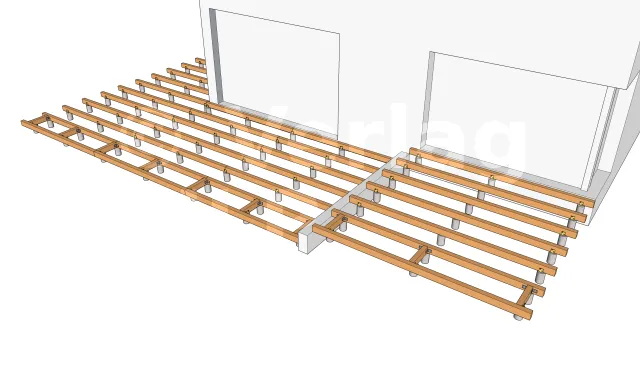

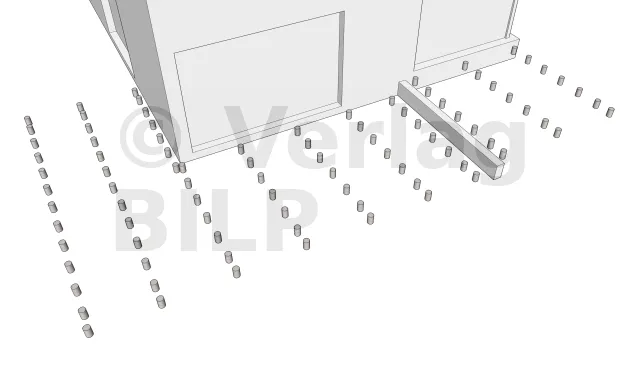

Die Anordnung der gemauerten Sockel wird nach Bemessung der Elemente, aus denen die Terrasse besteht, insbesondere der maximale Achsabstand zwischen den Stützen und die Spannweite der Lagerhölzer ermittelt.
Die bemessenen Lagerhölzer sind auf gemauerten Sockel befestigt.

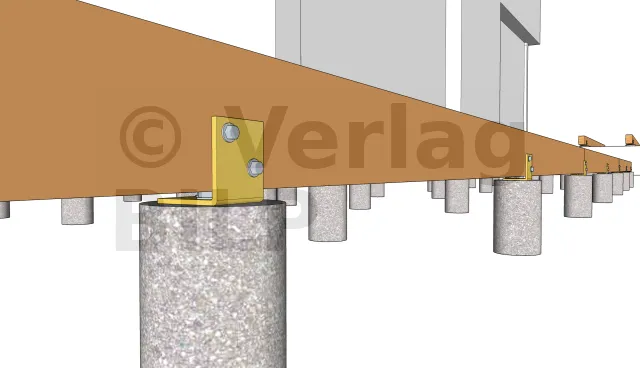

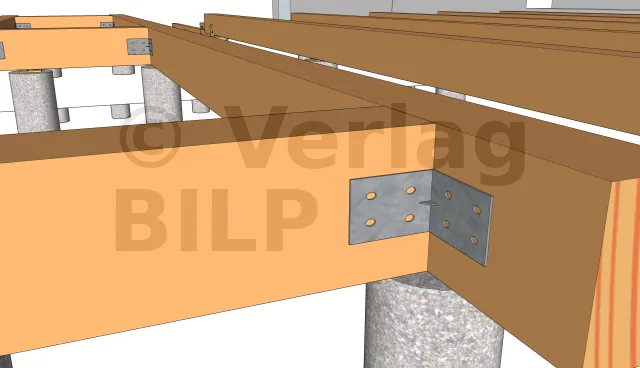

Die Befestigung der Lagerhölzer an den Sockel kann mit 3 mm dicken, verstärkten Winkelverbinder erfolgen. Dazu wird die Winkelverbinder mit Sechskantankerschrauben an den Sockel und mit speziellen Verbindungsschrauben oder einer Sechskant-Holzschraube an den Lagerhölzer befestigt.
Es gibt auch mehrere Methoden zur Befestigung der Lagerhölzer an den Sockel . Sie können daher verstellbare Vario-Stützenfüße verwenden, die entweder mit Ankerbolzen, Betonankerschrauben oder durch chemische Dichtmasse der Gewindestangen und anschließendes Anziehen mit Muttern und Unterlegscheiben an den Sockel befestigt werden.
Andererseits erfolgt die Befestigung an den Unterzugbalken mittels Rillennägel oder Gewindestangen, die mit Muttern und Unterlegscheiben angezogen werden.

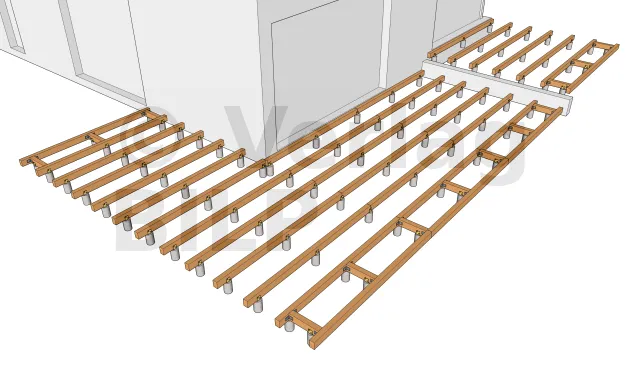

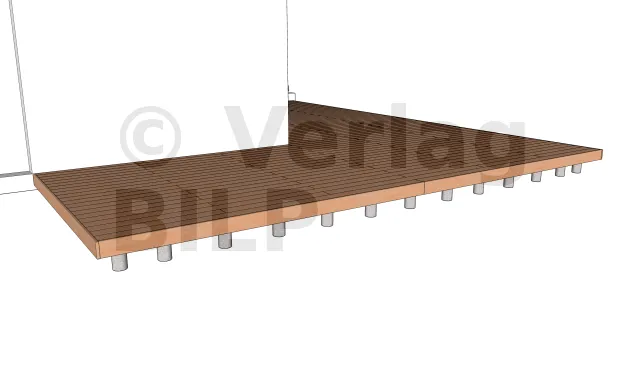

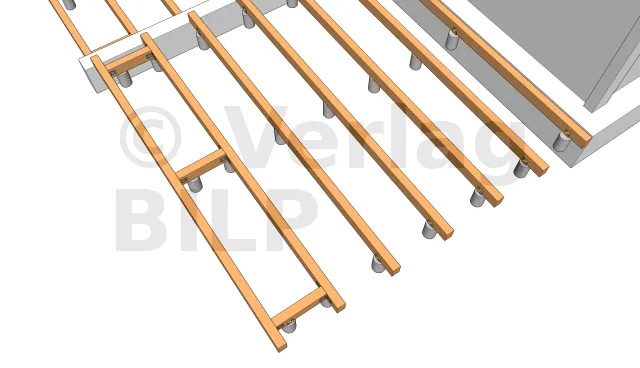

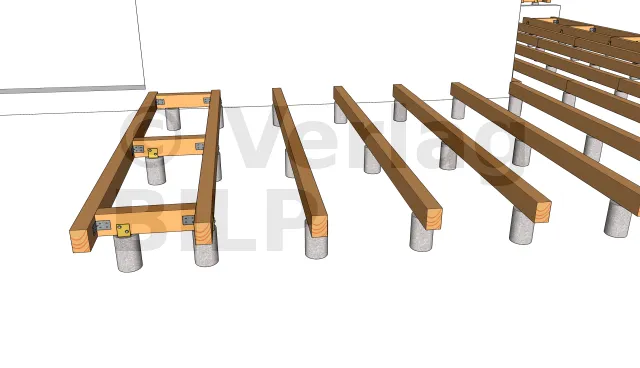

Um die Sockel möglichst zu verdecken und der Terrasse ein luftiges Aussehen zu verleihen, ist es notwendig, die Randsockel um etwa zwanzig Zentimeter nach innen zu versetzen. Anschließend werden oberhalb der Sockel Abstandhalter installiert, um die Lagerhölzer an den Enden zu stützen.
Die zur Herstellung des Überhangs erforderlichen Abstandhalter werden mit Winkelverbinder, Verstärkungsschrauben vom Typ combiConnect oder breiten Flachrundkopfschrauben an den Balken befestigt.

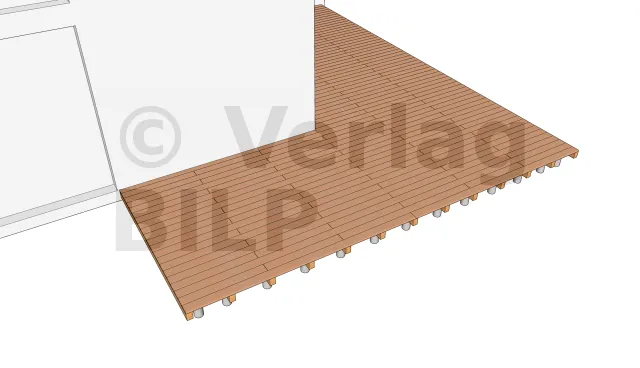

Sie können entweder unsichtbare oder sichtbare Befestigungsmittel für die Auswahl der Befestigungsmittel verwenden. Sie können unsichtbare Clips verwenden, so dass die Befestigungselemente nicht sichtbar sind. Wenn Sie jedoch sichtbare Befestigungselemente wählen, müssen Sie Schrauben aus EDELSTAHL verwenden.

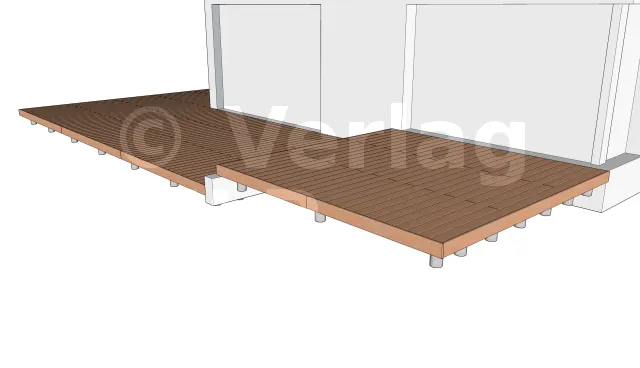

Wie bei den Terrassendielen werden die Abschlusskanten mit Schrauben aus EDELSTAHL befestigt.
