Vom Haus unabhängige Holzterrasse auf gemauerten Sockel Ruben V.

Bruno

Diese geräumige Holzterrasse auf gemauerten Sockel hat die Besonderheit, dass sie völlig vom Haus getrennt ist. Seine Struktur ist daher unabhängig. Die Anlage auf gemauerten Sockel wurde wegen der Höhe der Schwelle gewählt, die nicht sehr wichtig war.

Hier ist eine kleine Vorschau auf die Pläne für dieses Projekt.

Hier ist das Projekt in einigen Bildern :

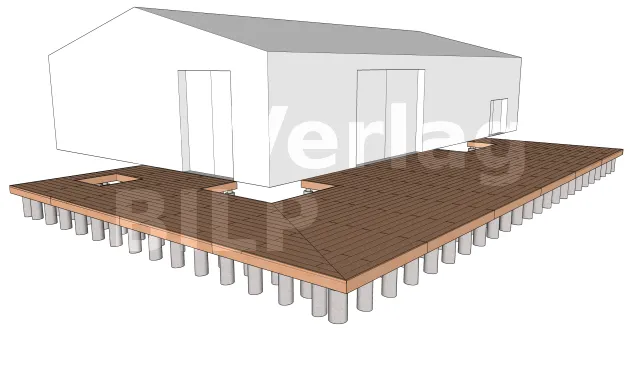

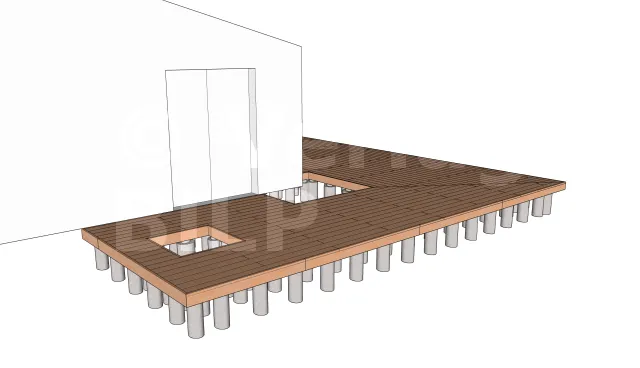

perspektivische Ansicht 1

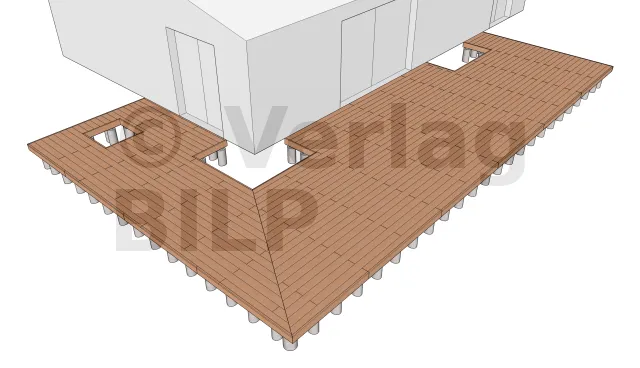

perspektivische Ansicht 2

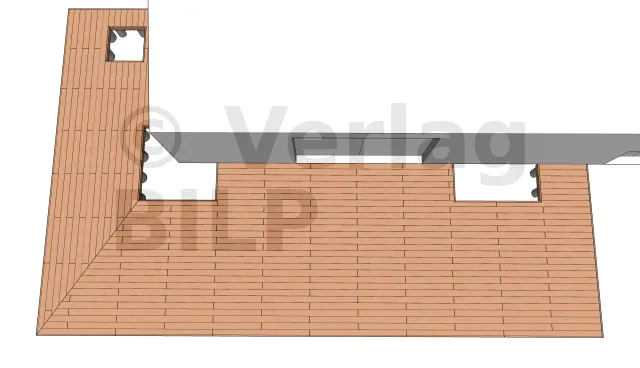

Draufsicht

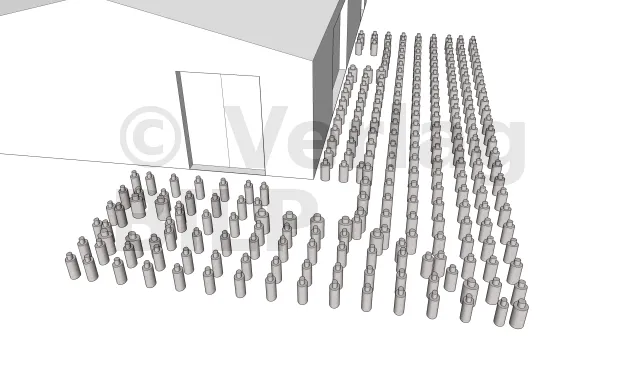

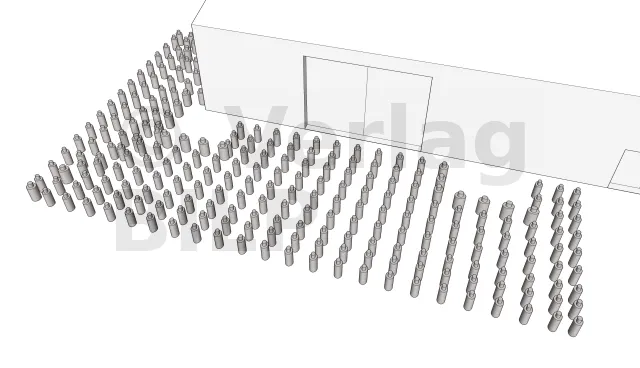

Die Verteilung der Betonsockel 1

Die gemauerten Sockel werden nach den Ergebnissen verteilt, die nach Bemessung der Terrassenstücke, insbesondere maximaler Achsabstand zwischen den Stützen und Spannweite der Lagerhölzer erzielt wurden.

Die Verteilung der Betonsockel 2

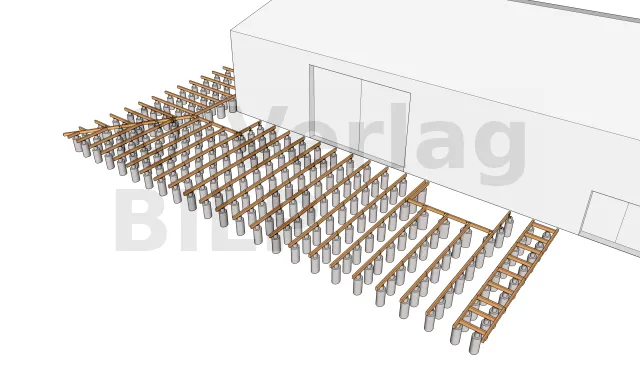

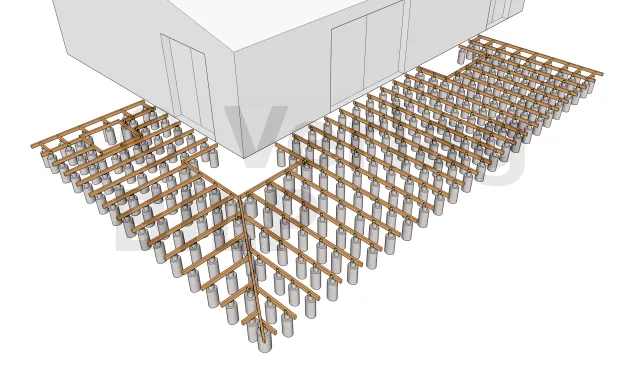

Die Anordnung der Lagerhölzer auf den Betonsockel 1

Die bemaßten Lagerhölzer werden an den gemauerten Sockel befestigt.


Die Anordnung der Lagerhölzer auf den Betonsockel 2

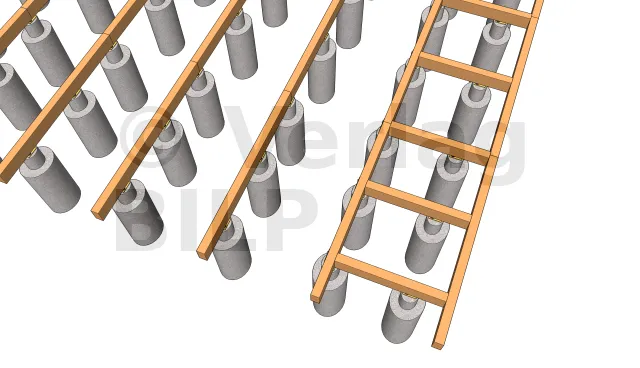

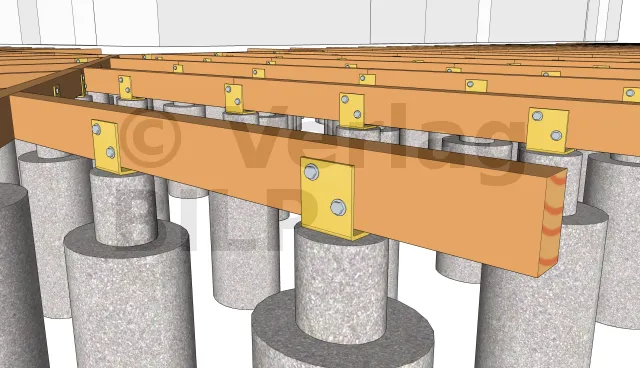

Details der Befestigung der Lagerhölzer

Die bemessenen Lagerhölzer werden mit 3mm dicken verstärkten Winkelverbinder an den Sockel befestigt. Zu diesem Zweck wird die Winkelverbinder mit Sechskantankerschrauben an den Sockel und mit speziellen Verbindungsschrauben oder einem Sechskant-Holzschrauben an den Lagerhölzer befestigt.

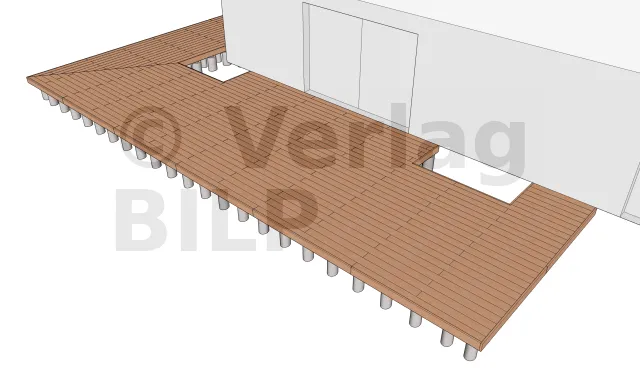

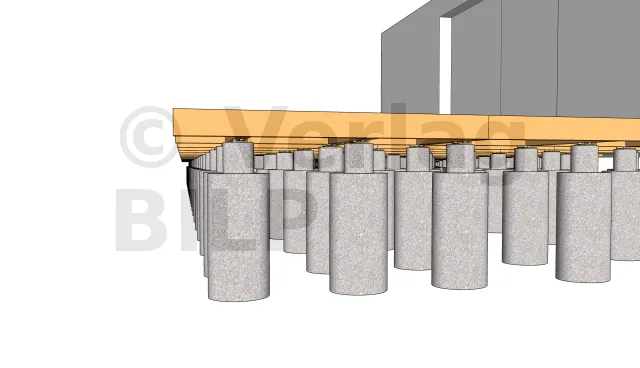

Schaffung des Überhängs 1

Für die Ästhetik der Terrasse wollten wir ihr eine luftige Seite geben und so viel wie möglich verbergen die Sockel. So haben wir die Randsockel um etwa fünfzehn Zentimeter nach innen verschoben.


Schaffung des Überhängs 2

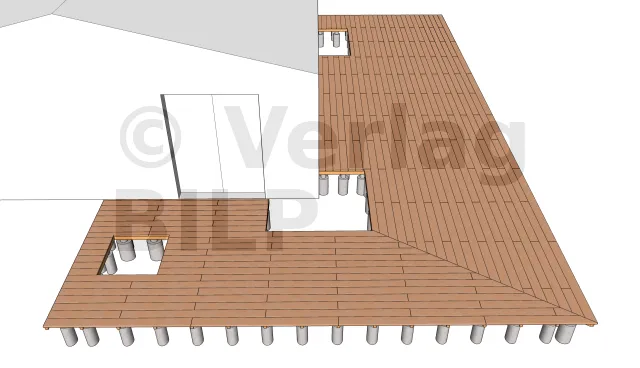

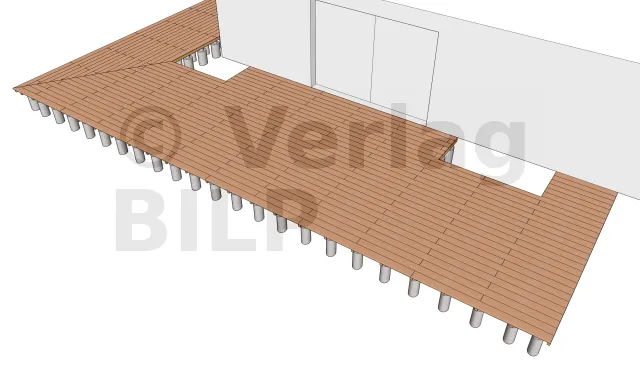

Blick auf die Dielenbeläge 1

Für Befestigung der Terassedielen können Sie zwischen unsichtbare Befestigungen und sichtbare Befestigungen wählen. Sie können z.B. unsichtbare Clips verwenden, so dass die Befestigungselemente nicht sichtbar sind, und Edelstahlschrauben, so dass sie sichtbar sind.

Blick auf die Dielenbeläge 2

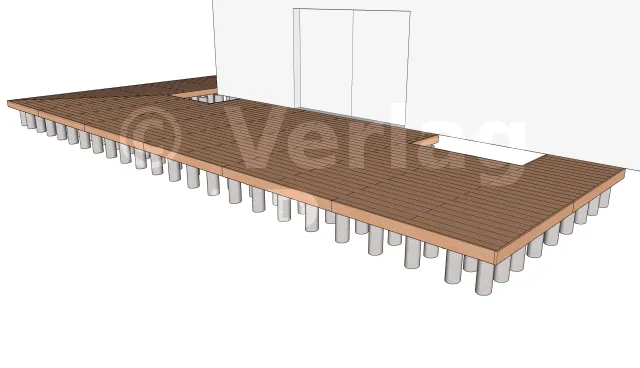

Ansicht auf den Abschlusskanten 1

Je nach der Höhe der zu verdeckenden Struktur gibt es verschiedene Arten von Abschlusskanten.
In unserem Fall haben wir uns für Vorderkanten entschieden. Sie werden mit Schrauben aus EDELSTAHL wie bei den Terrassendielen befestigt.

Ansicht auf den Abschlusskanten 2

Wie bei den Terrassendielen werden sie mit Schrauben aus EDELSTAHL befestigt.

Ansicht auf den Abschlusskanten 3
