Holzterrasse auf zwei Ebenen Arnaud A

Bruno

Diese herrliche Terrasse auf gemauerten Sockel, geräumig und massiv, hat es ermöglicht, diese Wohnung zu erweitern, indem sie eine Verbindung zwischen dem Inneren und dem Äußeren, auf zwei Ebenen, geschaffen hat. Sie besteht aus zwei Teilen: ein Teil über Balken und Betonsockel und der obere Teil auf Ständerwerk.

Hier ist eine kleine Vorschau auf die Pläne für dieses Projekt.

Hier ist das Projekt in einigen Bildern :

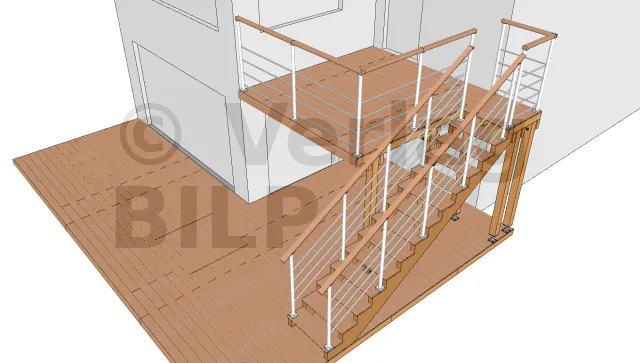

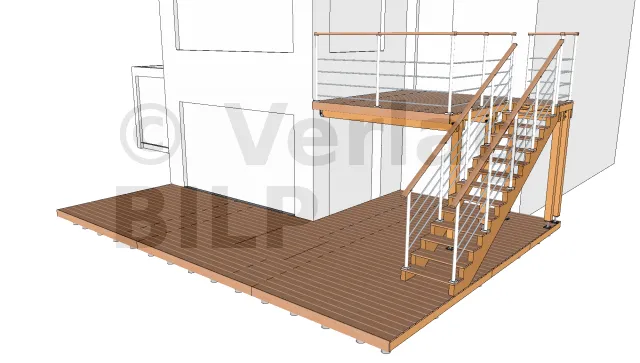

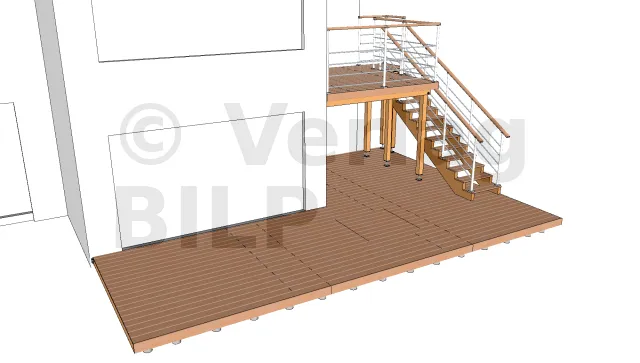

perspektivische Ansicht 1

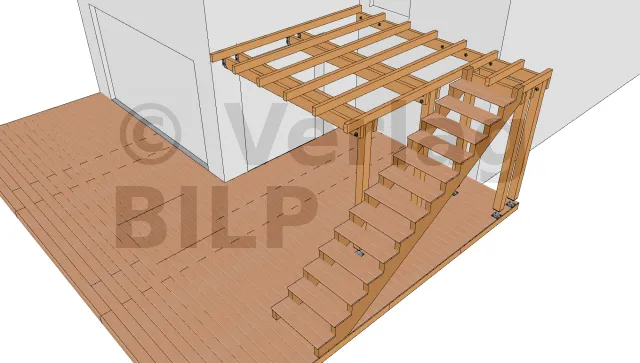

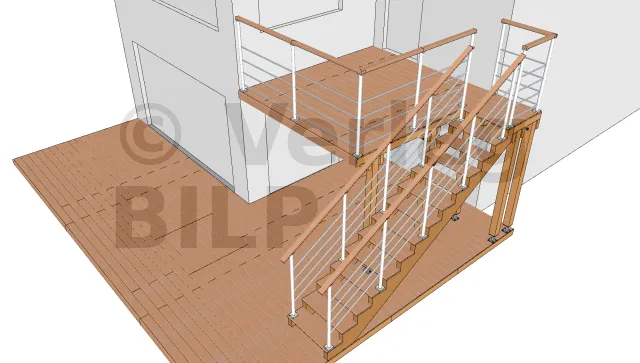

perspektivische Ansicht 2

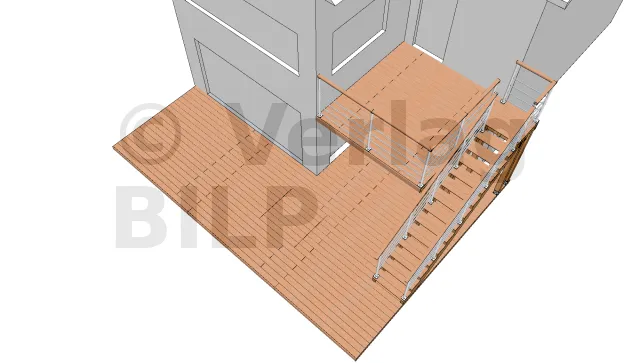

Draufsicht

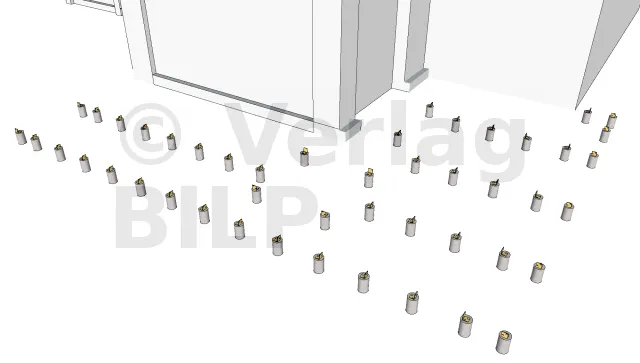

Die Verteilung der Betonsockel

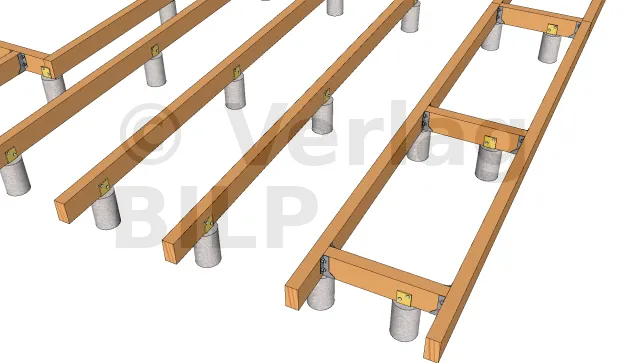

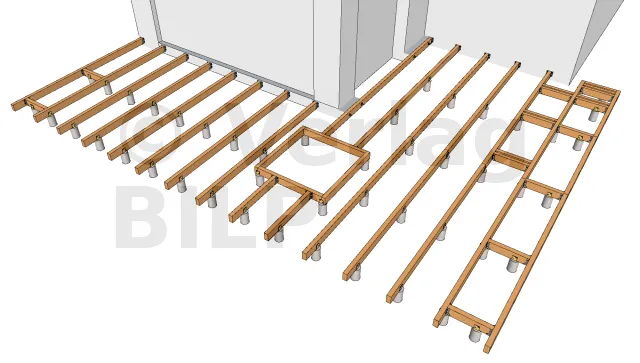

Die Anordnung der Balken

Die Balken werden mit 3 mm dicken, verstärkten Winkelverbinder an den Sockel befestigt. Der Winkelverbinder wird mit Sechskantankerschrauben am Sockel und mit speziellen Verbindungsschrauben oder einer Sechskant-Holzschrauben am Balken befestigt.

Die Schaffung des Überhangs

Um die Sockel möglichst zu verdecken und der Terrasse eine luftige Seite zu geben, ist es notwendig, die Randsockel um etwa 20 Zentimeter nach innen zu verschieben. Anschließend werden oberhalb der Sockel Abstandhalter installiert, um die Balken an den Enden zu stützen.
Die Abstandhalter werden mit Verstärkungsschrauben vom Typ combiConnect oder mit großen, flachen Rundkopfschrauben an den Balken befestigt.

Befestigung der Balken senkrecht zur Fassade

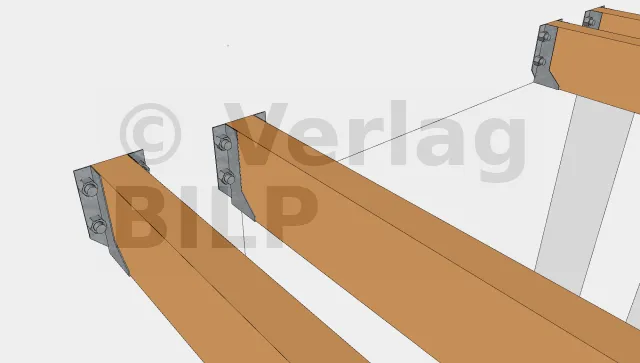

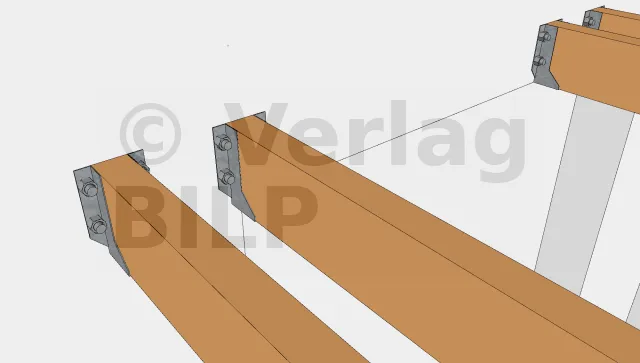

Da die Konstruktion eines gemauerten Sockels mühsam ist, besonders wenn er sich in der Nähe der Fassade befindet, ist es sinnvoller, Balkenschuhe mit äußeren Laschen für deren Befestigung zu verwenden.

Befestigung des Balkens parallel zur Fassade

Sie können entweder durch chemische Dichtmasse der Gewindestangen, oder mit MULTI-MONTI TimberConnect-Ankerschrauben installiert werden.

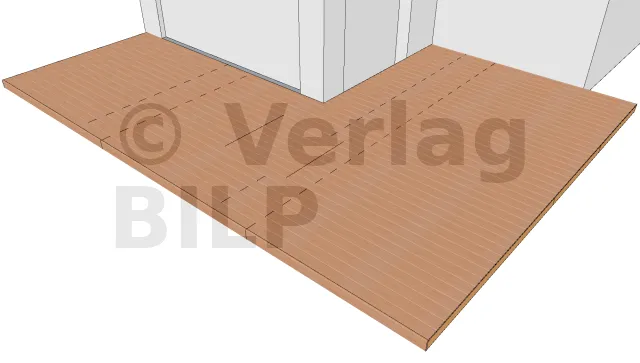

Ansicht des Erdgeschossbelags mit seiner Abschlusskante

Bei der Befestigung der Dielen ist es sehr wichtig, hochwertige Edelstahlschrauben wählen.

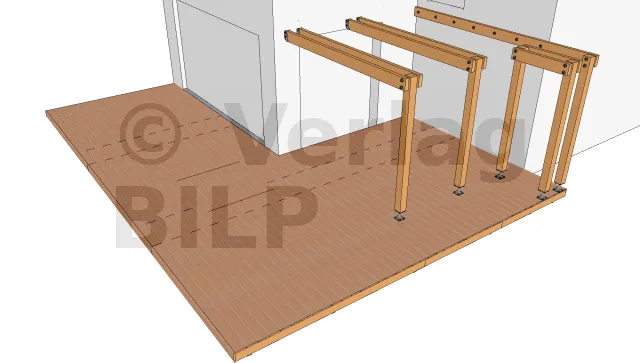

Ansicht der Pfosten und Unterzugbalken

Die Pfosten sind auf festen Metallpfostenfüßen montiert.

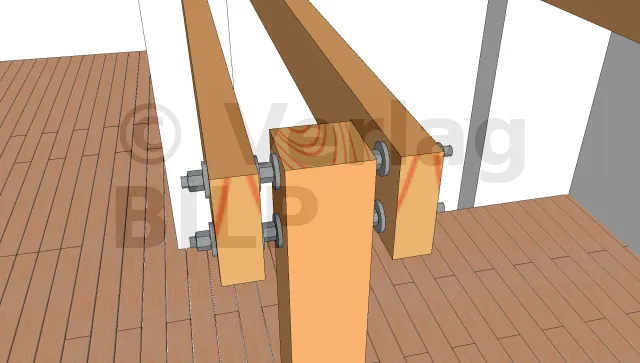

Details zur Verbindung Pfosten-Unterzugbalken

Der Abstand zwischen dem Unterzugbalken und dem Pfosten ermöglicht die Belüftung und verhindert die Stagnation des Wassers. Sie kann entweder mit großen, hochbelastbaren Keilen oder mit Muttern und Unterlegscheiben ausgeführt werden.

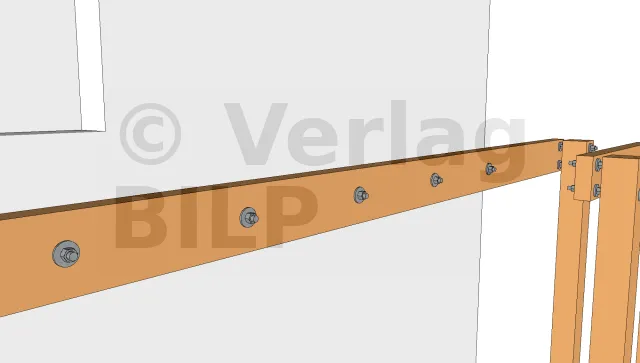

Befestigung des Mauerbalkens

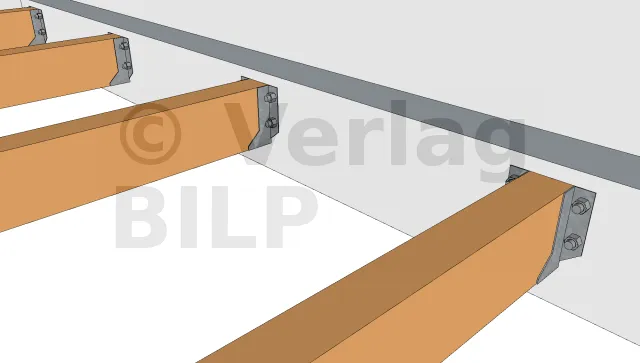

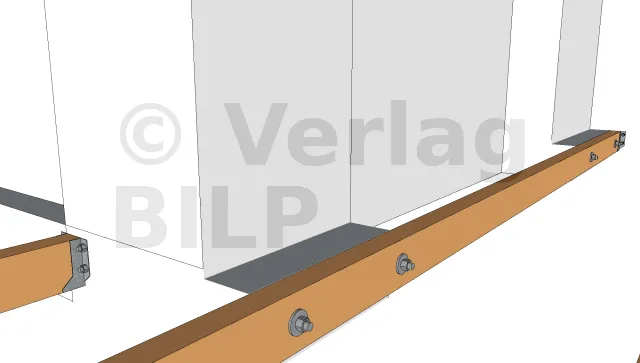

Verankerung der Unterzugbalken an der Fassade

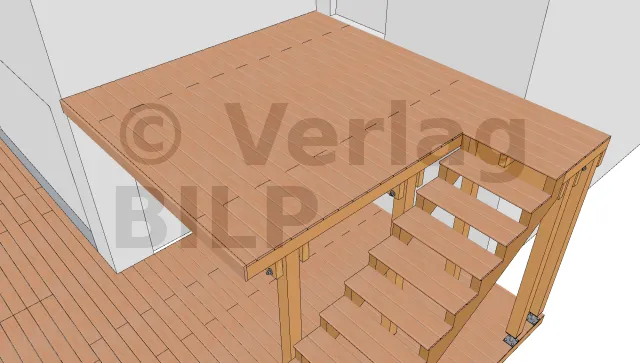

Ansicht der Treppe und der Balken über den Unterzugbalken
Blick auf den Bodenbelag des ersten Stockwerks mit seiner Abschlusskante

Wie die Dielenbeläge werden sie mit Schrauben aus EDELSTAHL befestigt.

Blick auf das Geländer


Zugang nur für Mitglieder

  • alle technischen Dateien für dieses Projekt: Pläne, SKETCHUP-Datei, EXCEL-Nomenklatur, usw.
  • alle Dateien aller anderen Beispiele,
  • SKETCHUP-Komponenten, spezialisiert auf Holzbau, um Ihre Pläne selbst zu erstellen,
  • Berechnungswerkzeuge,
  • die Bauanleitung von Holzterrassen,
  • die TUTOS-Videos,
  • und so weiter

Dazu müssen Sie Mitglied werden (DELUXE, GOLD oder PRO).
