Holzterrasse auf Betonsockel für Holzschwimmbad, auf mehreren Ebenen.
Diese große und prächtige Holzterrasse um einen Schwimmbad herum ruht auf vorgefertigten gemauerten Sockel. Die beiden Strukturen, d.h. der Pool und die Terrasse, sind völlig unabhängig voneinander.

Hier ist eine kleine Vorschau auf die Pläne für dieses Projekt.

Hier ist das Projekt in einigen Bildern :

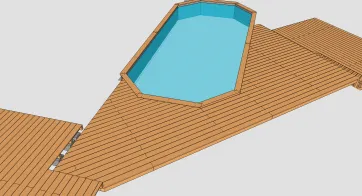

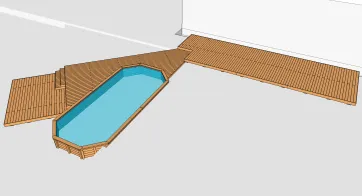

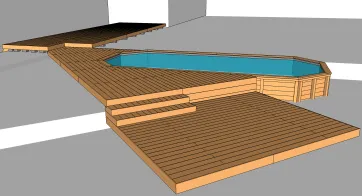

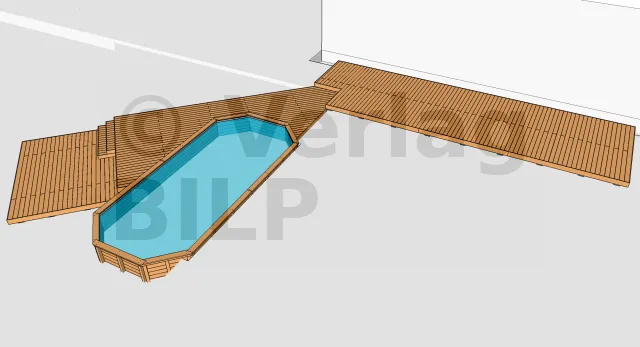

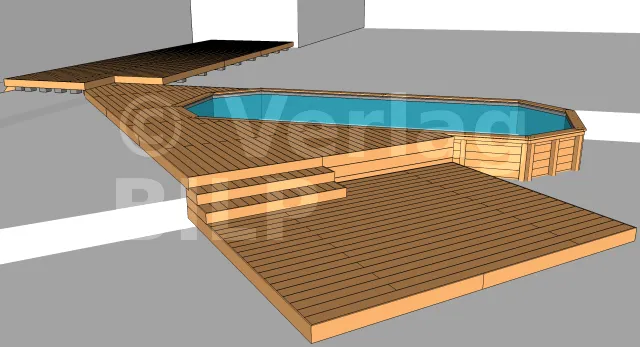

perspektivische Ansicht 1

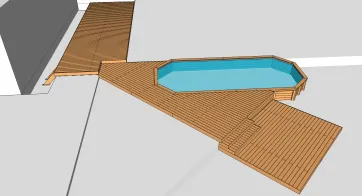

perspektivische Ansicht 2

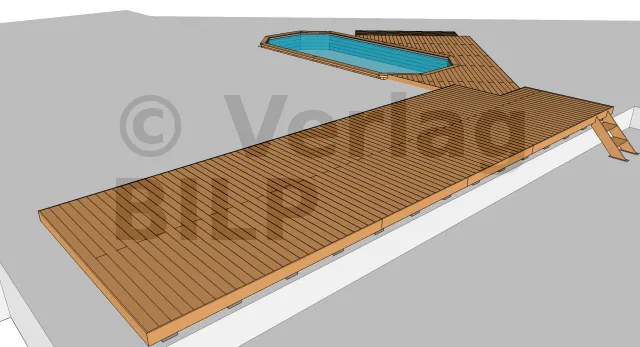

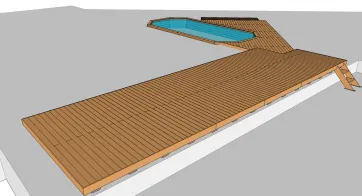

perspektivische Ansicht 3

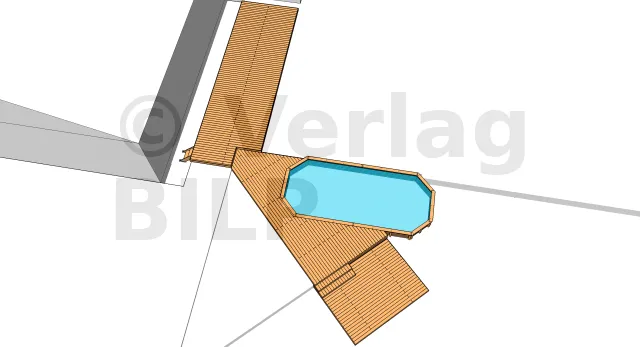

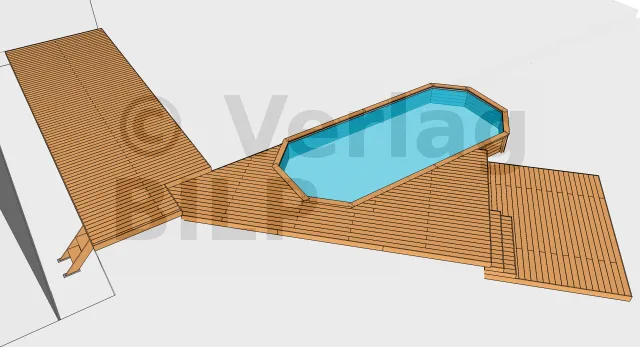

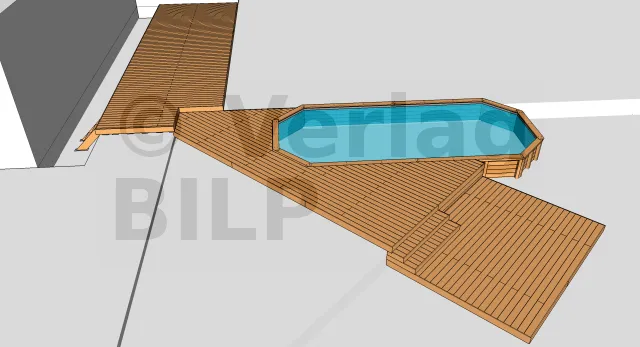

Draufsicht

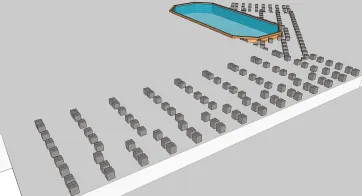

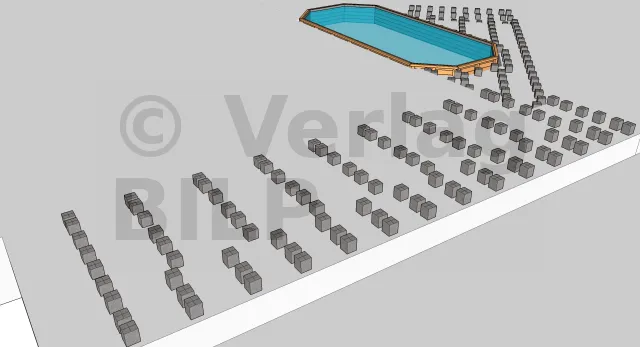

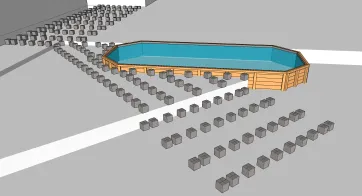

Verteilung der Betonsockel 1
Verteilung der Betonsockel 2

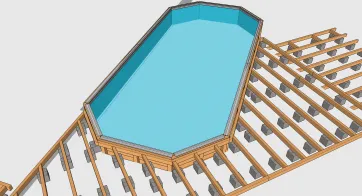

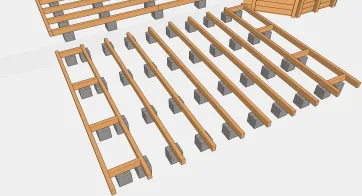

Die Anordnung der Balken 1

Die Träger werden im Allgemeinen mit 3 mm dicken verstärkte Winkelverbinder an den Sockel befestigt. Der Winkelverbinder wird mit Sechskantankerschrauben am Sockel und mit speziellen Verbindungsschrauben oder einer Sechskant-Holzschraube am Balken befestigt.

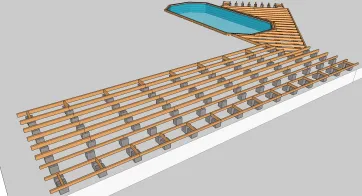

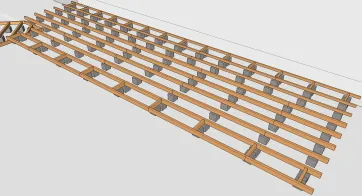

Die Anordnung der Balken 2

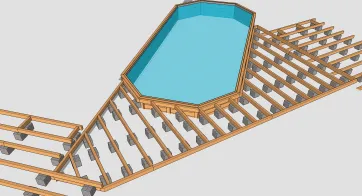

Die Anordnung der Balken 3


Die Schaffung des Überhangs 1

Für eine bessere Ästhetik und um der Terrasse ein luftiges Aussehen zu verleihen, ist es wichtig, die Randsockel so weit wie möglich zu verdecken, indem sie um etwa zwanzig Zentimeter nach innen verschoben werden.
Über den Sockel werden Abstandhalter installiert, um die Balken an den Enden abzustützen. Die Abstandhalter-Balkenbefestigung erfolgt mit Verstärkungsschrauben vom Typ combiConnect oder mit breiten Flachrundkopfschrauben.

Die Schaffung des Überhangs 2
Die Verbindung des Schwimmbads mit der Terrasse

Für die Verbindung können Sie diesen Artikel lesen, der sich mit den verschiedenen möglichen Lösungen für die Verbindung mit dem Pool befasst.

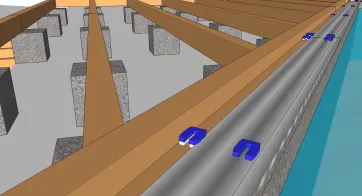

Die Verlegung von Kunststoffkeile auf das Einhängeprofil

Es ist möglich, eine Holzplatte an das Einhängeprofil zu montieren, aber aufgrund seiner Dünne und Schlankheit kann das Holz sehr schnell verrotten. Die geeignetste Lösung ist daher die Verwendung von Kunststoffkeilen, um den Höhenunterschied des Profils auszugleichen, so dass der Bordstein flach ist und gleichzeitig die Belüftung fördert.

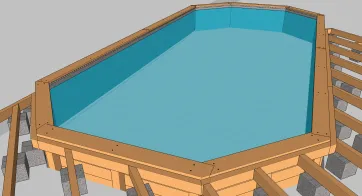

Die Verlegung der Abdeckung

Der Bordstein unterstreicht die Konturen des Beckens. Sie wird direkt über den Kunststoffkeilen platziert und dort mit Schrauben aus EDELSTAHL befestigt.

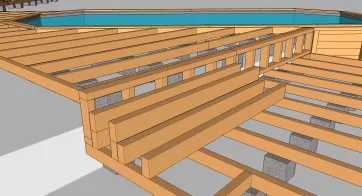

Die Ausführung der Stufen der Treppe und der Lagerhölzer für die Befestigung der Abschlusskanten

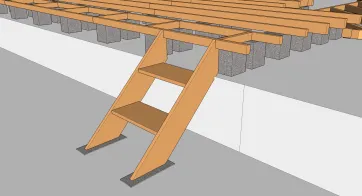

Die Ausführung eines Treppenleitertyps

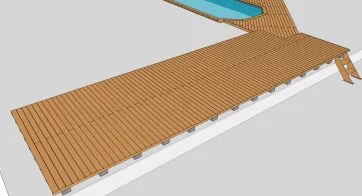

Blick auf den Belag 1

Bei Terrassendielenbefestigung können Sie zwischen unsichtbare Befestigungen oder sichtbare Befestigungen wählen. Sie können unsichtbare Clips verwenden, so dass die Befestigungselemente nicht sichtbar sind, und Schrauben aus EDELSTAHL, so dass sie sichtbar sind.

Blick auf den Belag 2


Blick auf den Belag 3
Blick auf die Abschlusskante 1

Wie bei den Dielenbelägen werden sie befestigt durch Schrauben aus EDELSTAHL.

Blick auf die Abschlusskante 2
