Holzterrasse auf gemauerten Sockel mit Pergola Loïc H.

Bruno

Diese ebenso geräumige wie robuste Terrasse hat die Grundfläche der Wohnung vergrößert, indem sie eine Verbindung zwischen Innen und Außen schafft. Wir haben eine Struktur verwendet, die auf gemauerten Sockel basiert, weil die Schwellenhöhe nicht sehr wichtig ist.

Hier ist eine kleine Vorschau auf die Pläne für dieses Projekt.

Hier ist das Projekt in einigen Bildern :

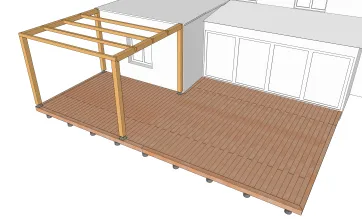

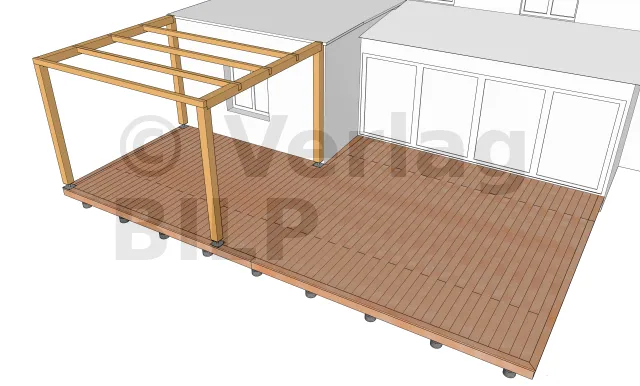

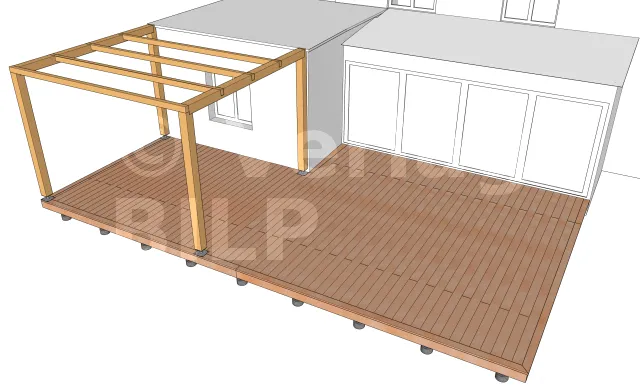

perspektivische Ansicht 1

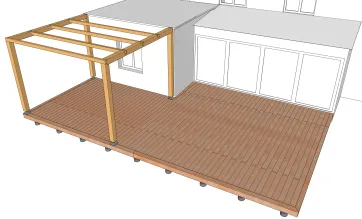

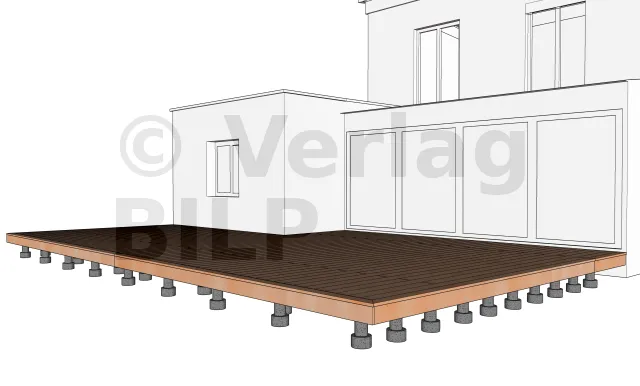

perspektivische Ansicht 2

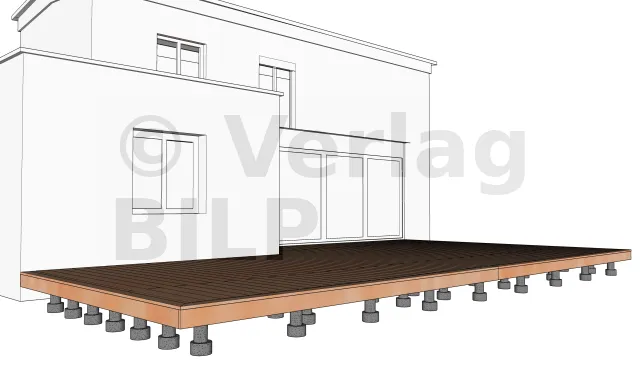

perspektivische Ansicht 3

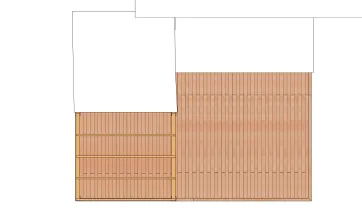

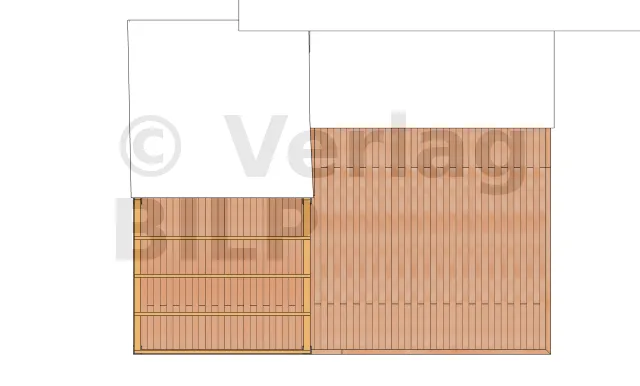

Draufsicht

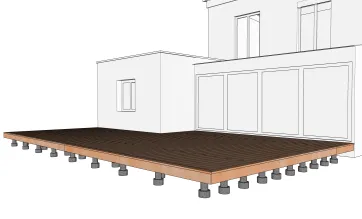

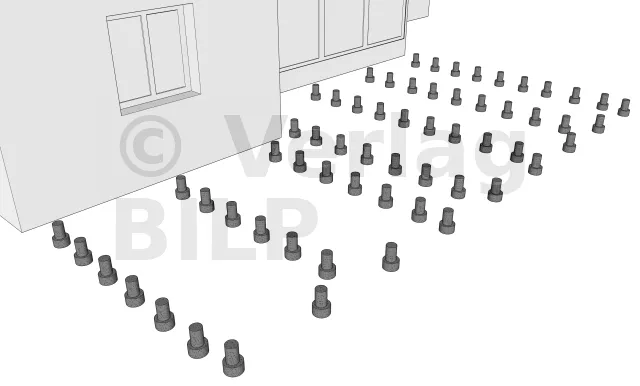

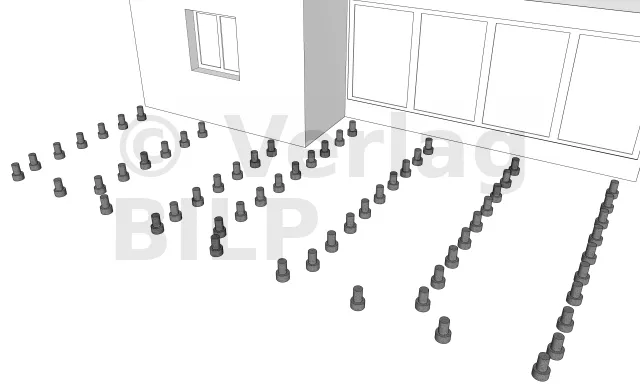

Verteilung von Betonsockel 1

Die Durchführung beginnt mit der Installation von Betonsockel.
Ihre Verteilung hängt von der Konstruktion und den Abmessungen der verschiedenen Elemente ab, aus denen die Terrasse besteht, wie z.B. der maximale Achsbstand zwischen den Stützen und die Spannweite der Lagerhölzer.

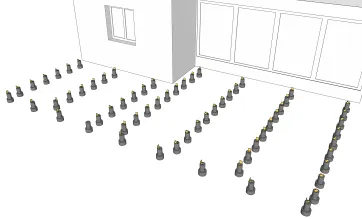

Verteilung von Betonsockel 2

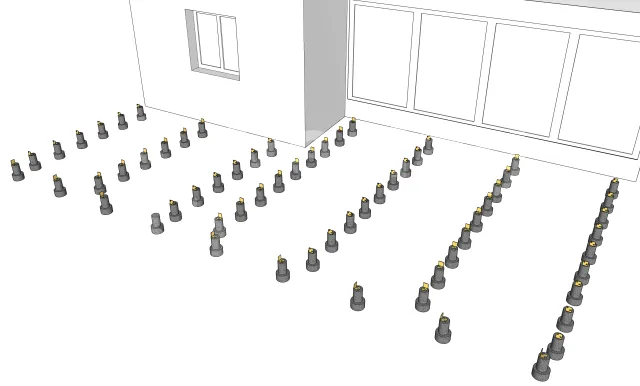

Ansicht der Winkelverbinder auf den Sockel 1

Die 3 mm dicken verstärkten Winkelverbinder können mit Sechskantankerschrauben an den Sockel befestigt werden.

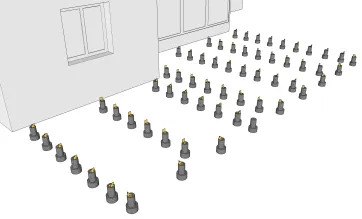

Ansicht der Winkelverbinder auf den Sockel 2

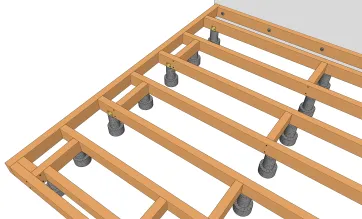

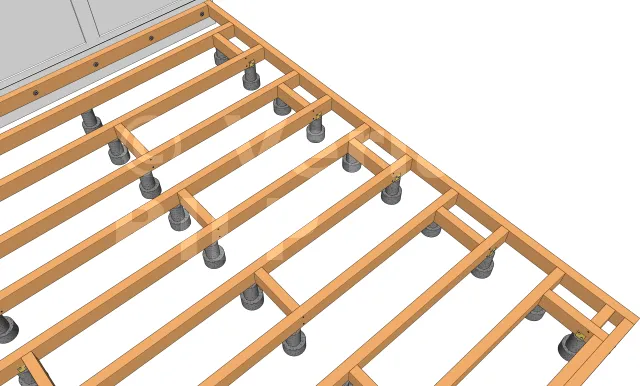

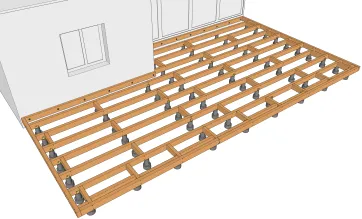

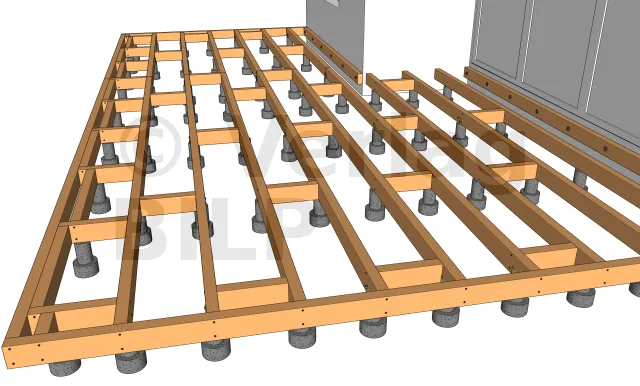

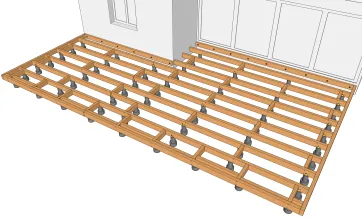

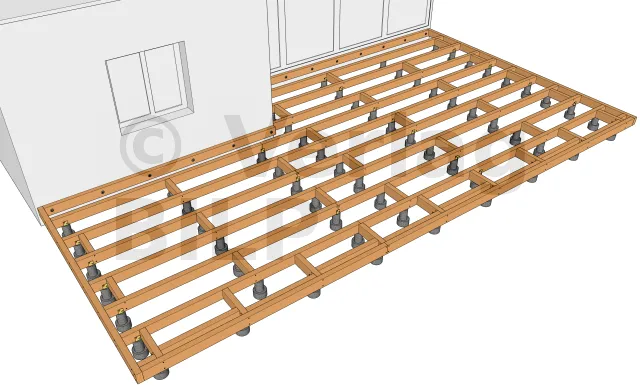

Verlegung von Lagerhölzer, Mauerbalken und Abstandshaltern 1

Es gibt mehrere Methoden zur Befestigung der Lagerhölzer an den Sockel. Bei der Wahl der zu implementierenden Methode müssen mehrere Parameter berücksichtigt werden.
Eine Möglichkeit ist die Verwendung von vario verstellbaren Pfostenträger. Sie können auch Schlagdübel verwenden, indem Sie z.B. einige PVC-Keile unter die Lagerhölzer legen..

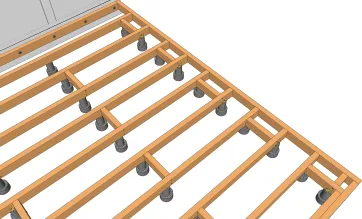

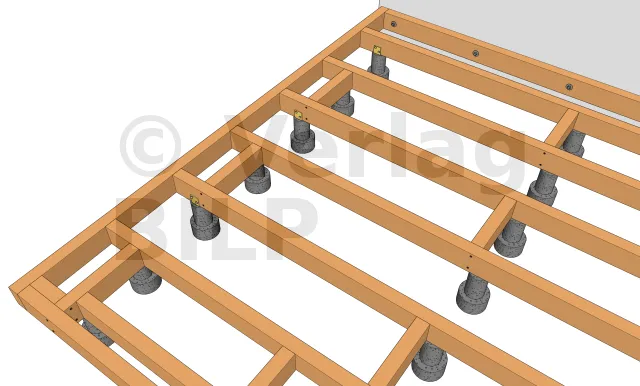

Verlegung von Lagerhölzer, Mauerbalken und Abstandshaltern 2

Für andere Befestigungsmethoden können Sie auch Gewindestangen verwenden, die mit Mutter + Unterlegscheibe, Metalllochplatten oder TimberConnect MULTI-MONTI-Schrauben, die von oben befestigt werden, in den noch frischen Beton eingeschweißt werden.

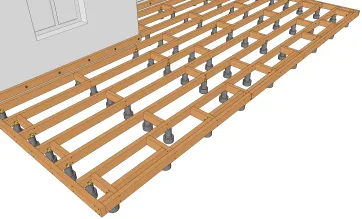

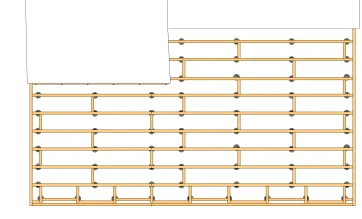

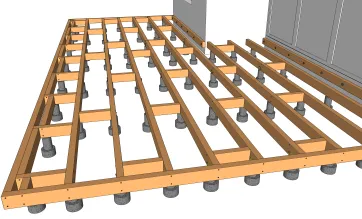

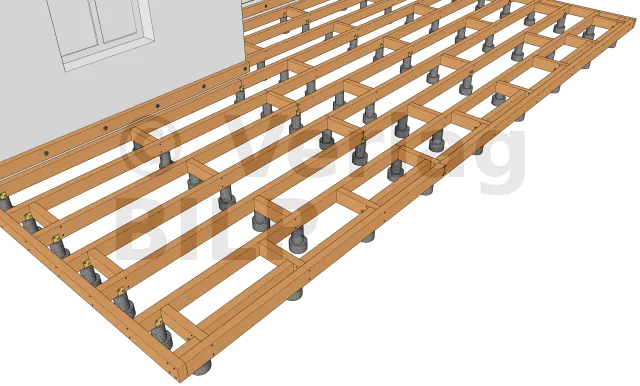

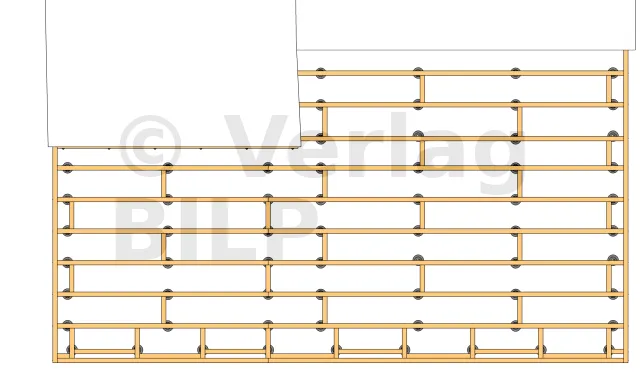

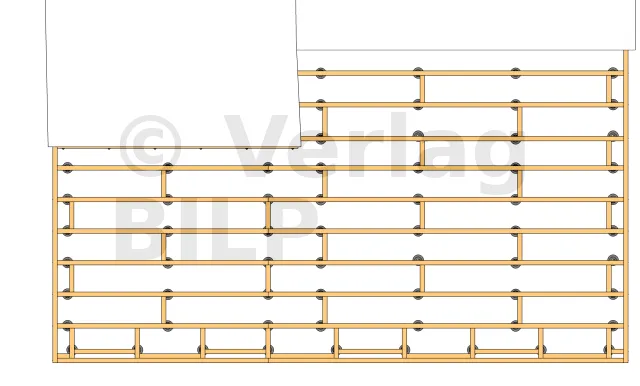

Anordnung der Lagerhölzer, Mauerbalken und der Abstandhalter

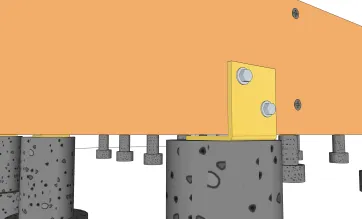

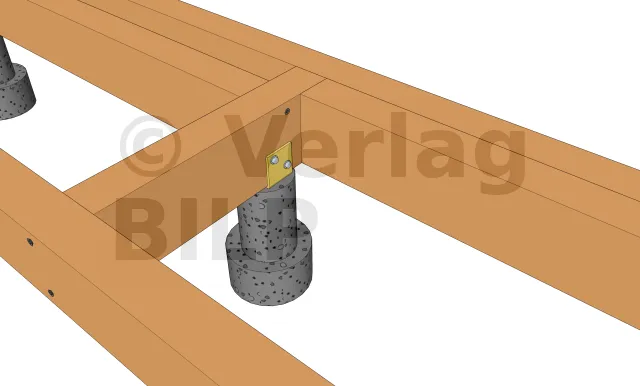

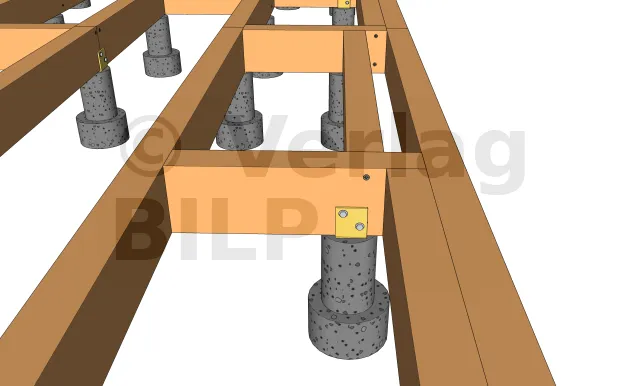

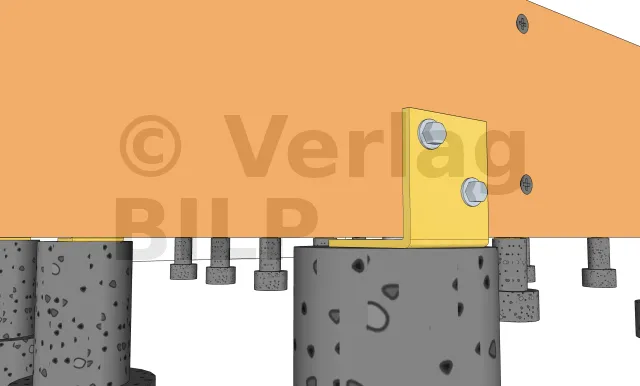

Details der Befestigung der Lagerhölzer auf Betonsockel

Für dieses Projekt haben wir 3mm dicke verstärkte Winkelverbinder verwendet. Dazu wird die Winkelverbinder mit Sechskant-Dübelschrauben an den Sockel und mit speziellen Verbindungsschrauben oder Sechskant-Holzschraube an den Lagerhölzer befestigt.

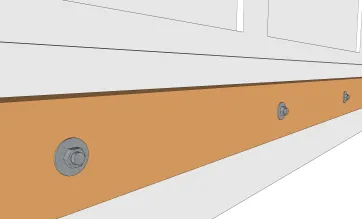

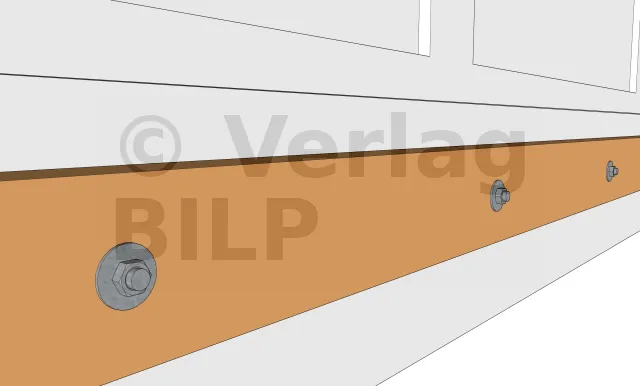

Details der Befestigungen der Mauerbalken

Die Befestigung der Mauerbalken können entweder durch chemische Abdichtung der Gewindestangen oder durch MULTI-MONTI TimberConnect-Schrauben befestigt werden.

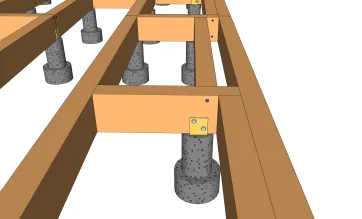

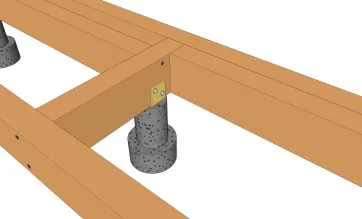

Details der Befestigungen der Abstandhalter

Die Abstandhalter können mit Winkelverbinder, combiConnect Verstärkungsschrauben oder große, flache Rundkopfschrauben an den Lagerhölzer befestigt werden.
Für dieses Projekt haben wir combiConnect Bewehrungsschrauben verwendet.

Disposition des entretoises pour la fixation des lames de platelage sur le bord principal

An der Hauptkante haben wir Abstandhalter hinzugefügt, damit die Terrassendielen korrekt befestigt werden können, da wir uns für eine Flachkante und eine Vorderkante für den Abschluss entschieden haben.


Schaffung des Überhängs 1

Die Schaffung des Überhhängs erfolgt durch eine Verschiebung der Sockel um etwa zehn Zentimeter nach innen, um sie so weit wie möglich zu verdecken und der Terrasse ein luftiges Aussehen zu verleihen.

Schaffung des Überhängs 2
Schaffung des Überhängs 3

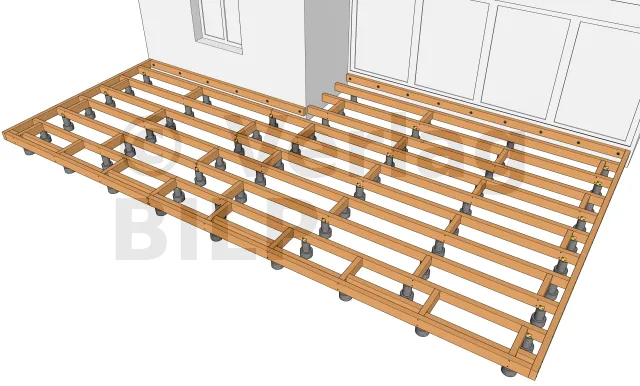

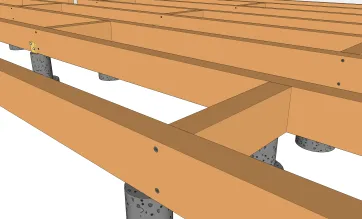

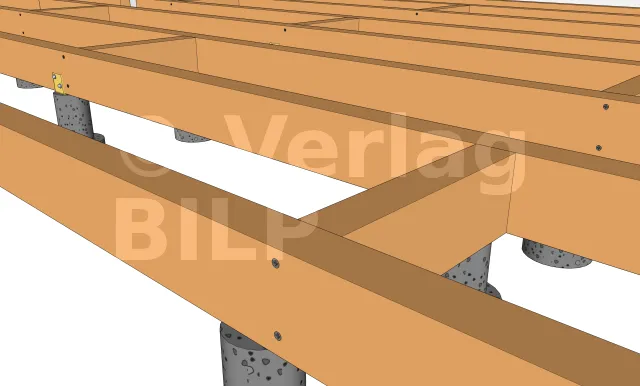

Befestigung der äußeren Lagerhölzer für die Erstellung des Überhangs 1

Wie bei den Abstandhaltern können die peripheren Lagerhölzer mit Winkelverbinder, combiConnect Verstärkungsschrauben oder große, flache Rundkopfschrauben an den Abstandhaltern befestigt werden.

Befestigung der äußeren Lagerhölzer für die Erstellung des Überhangs 2

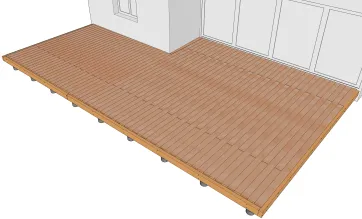

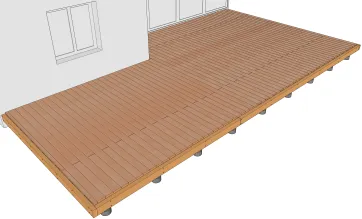

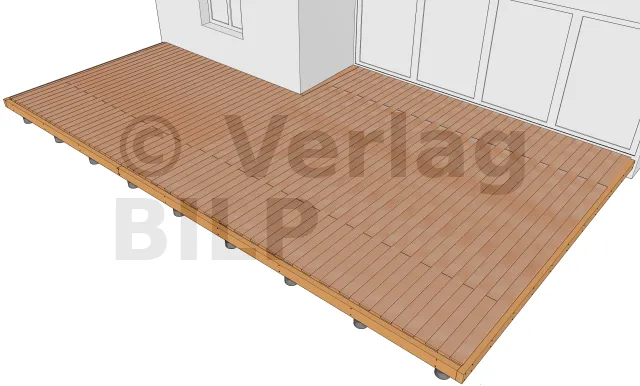

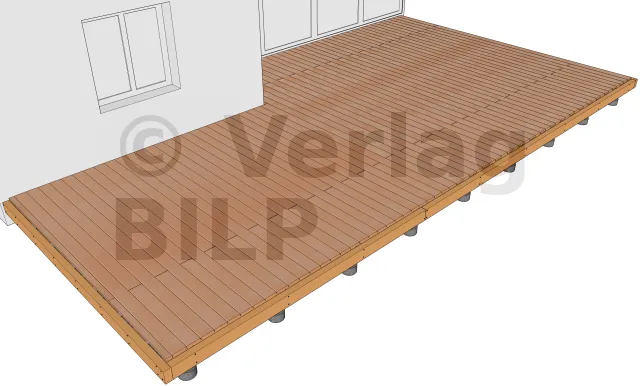

Ansicht der Dielenbeläge 1


Ansicht der Dielenbeläge 2
Ansicht der Abschlusskanten 1

Die Wahl der Art des zu verwendenden Abschlusskanten hängt von der Höhe der zu verdeckenden Struktur ab.
Für dieses Projekt wurden Vorderkanten und flache Kanten gewählt. Sie werden wie die Dielen mit Schrauben aus EDELSTAHL befestigt.

Ansicht der Abschlusskanten 2

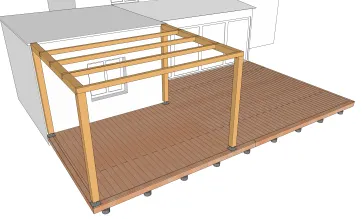

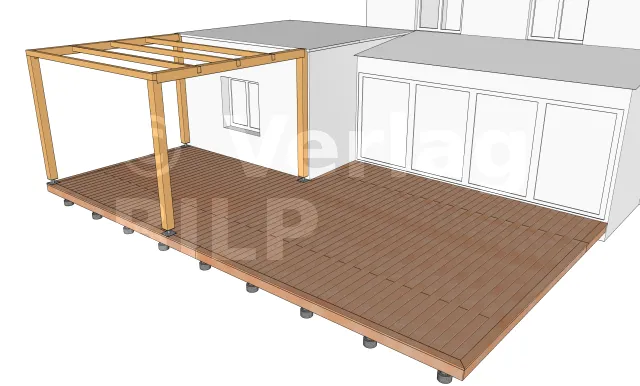

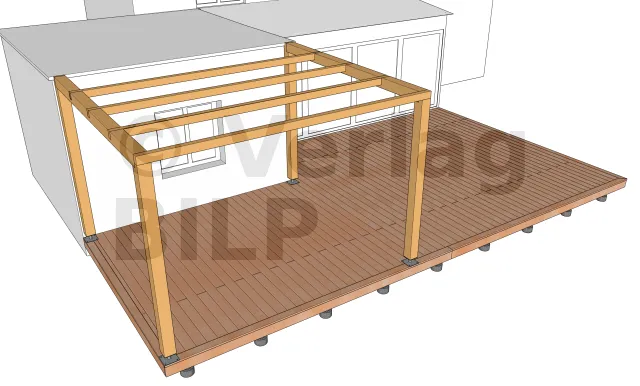

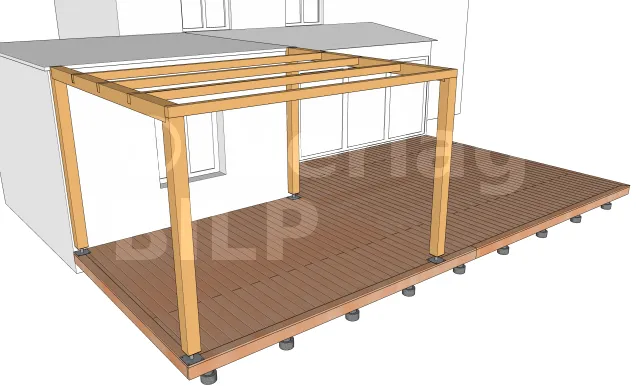

Aufstellung der Pergola 1

Zum Schutz vor der Sonne und zur Verschönerung des Hauses haben wir eine Pergola installiert.

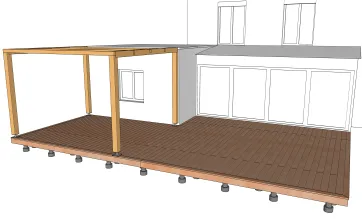

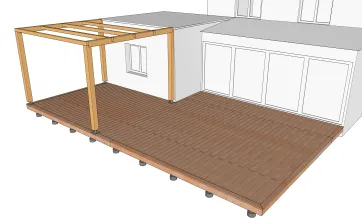

Aufstellung der Pergola 2
Überblick
