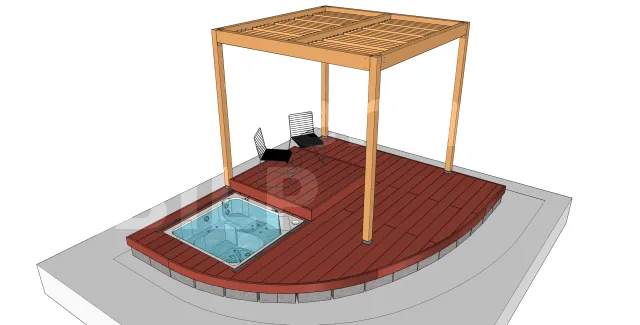

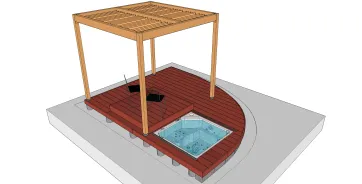

Hier ist das Projekt in einigen Bildern :

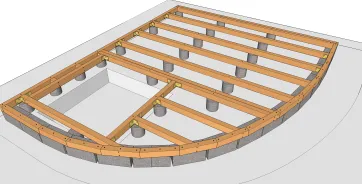

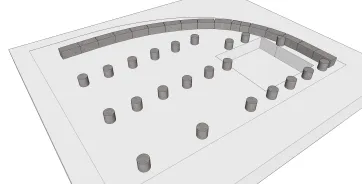

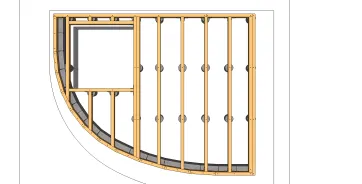

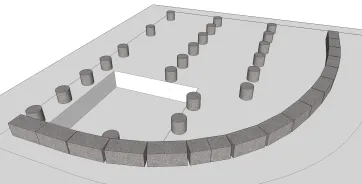

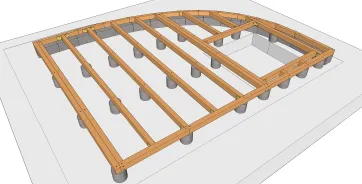

Die Lage der betongefüllten Bausteine und der gemauerten Sockel hängt von der Gestaltung der Terrasse ab, aber auch von den Abmessungen der Elemente, aus denen die Terrasse besteht, insbesondere vom maximalen Abstand zwischen den Stützen und der Spannweite der Lagerhölzer.

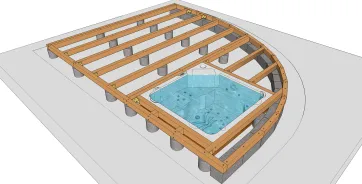

Für die Befestigung der Lagerhölzer an den Sockel sind mehrere Methoden möglich. Die Wahl der zu verwendenden Methode hängt von mehreren Parametern ab.
Sie können zum Beispiel vario verstellbare Pfostenträger, Schlagdübel und einige PVC-Keile unter den Lagerhölzer verwenden.
Als andere Methoden können Sie auch Gewindestangen verwenden, die in den Beton eingeschweißt und dann mit Mutter und Unterlegscheibe befestigt werden. Sie können auch 3mm dicke verstärkte Winkelverbinder verwenden. Die Winkelverbinder werden mit Sechskantankerschrauben an den Sockel und mit speziellen Verbindungsschrauben oder Sechskant-Holzschrauben an den Lagerhölzer befestigt.
Auch in Bezug auf Methoden zur Befestigung der Lagerhölzer an den Sockel können Sie auch Lochplatten oder MULTI-MONTI TimberConnect-Schrauben verwenden, die von oben befestigt werden.

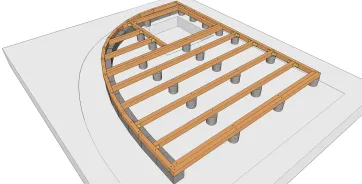

In diesem speziellen Projekt wurden HECO MULTI-MONTI TimberConnect Schrauben verwendet, um die Lagerhölzer von oberhalb der Lagerhölzer an den Betonsockel zu befestigen.

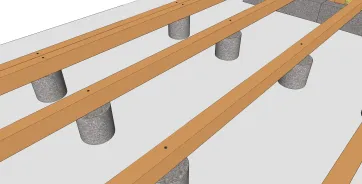

Wir haben auch HECO MULTI-MONTI TimberConnect Schrauben verwendet, um die Lagerhölzer an den Betonsockel zu befestigen

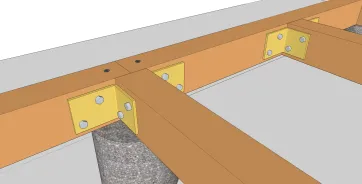

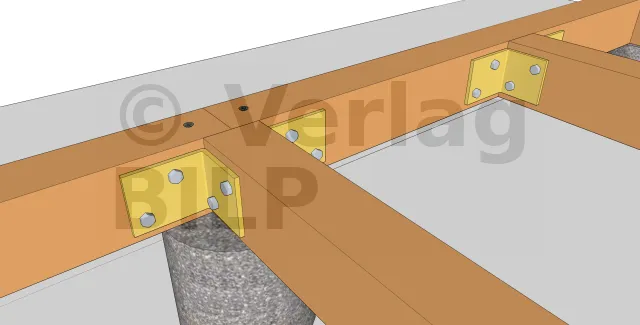

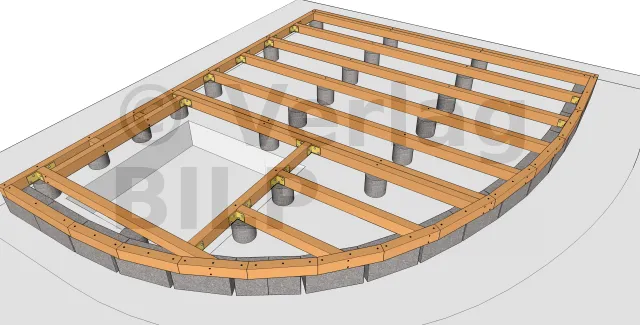

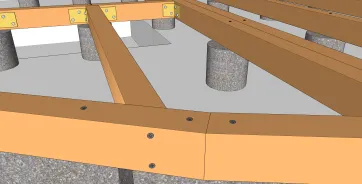

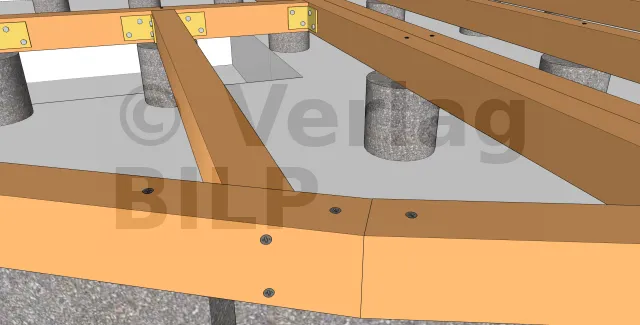

Die Befestigung der Lagerhölzer an den Randlagerhölzer erfolgt mit einfachen Winkelverbinder, die mit CSA-Schrauben Ø 5,0 mm an den Lagerhölzer befestigt werden.

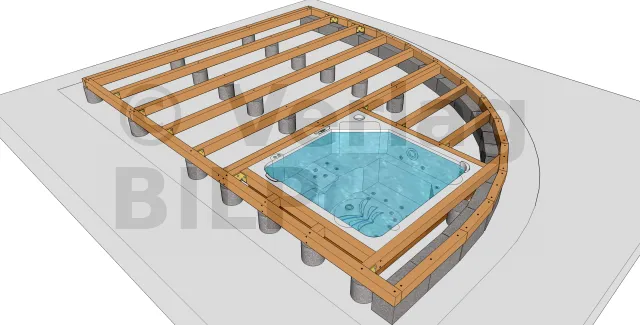

Es wurden auch Holzschrauben verwendet, um einige Lagerhölzer an den äußeren Lagerhölzern zu befestigen.

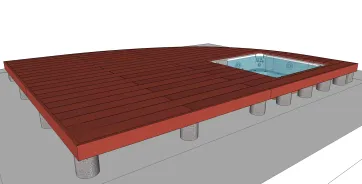

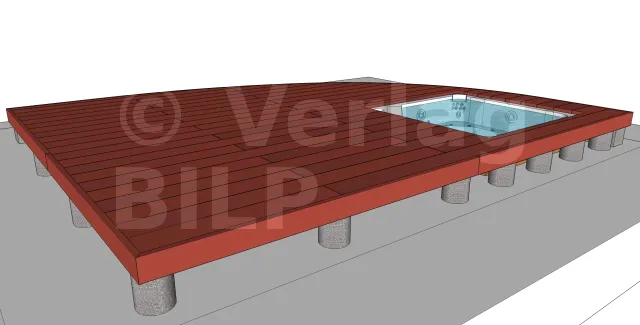

Für die Verlegung des Belags können Sie unsichtbare Clips verwenden, so dass die Befestigungselemente nicht sichtbar sind und hochwertige Schrauben aus EDELSTAHL, so dass sie sichtbar sind.

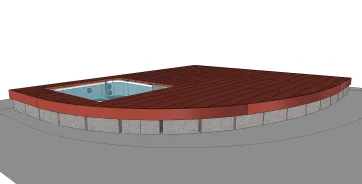

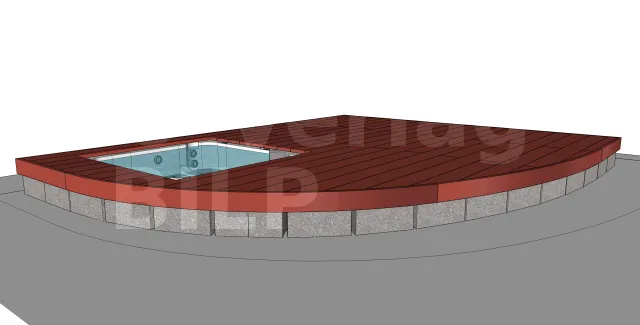

Die Wahl der Art der zu verwendenden Abschlusskanten hängt von der Höhe der zu verdeckenden Struktur ab.
Für dieses Projekt wurden Vorderkanten ausgewählt. Sie werden wie die Dielen mit Schrauben aus EDELSTAHL befestigt.

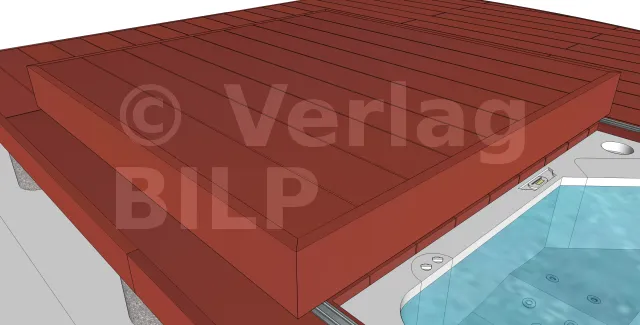

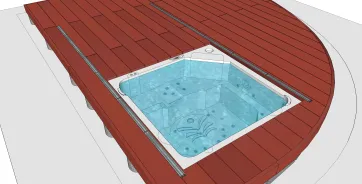

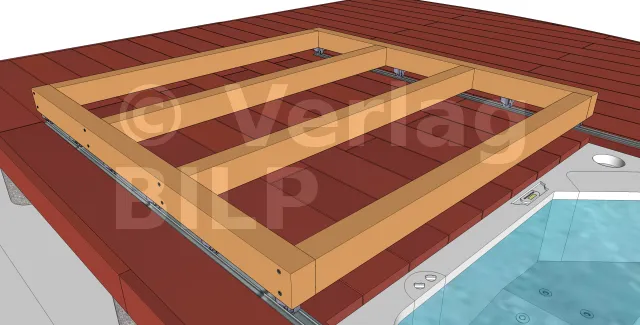

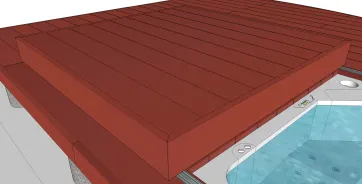

Die Komponenten der Klappe wurden ebenfalls mit Holzschrauben befestigt.

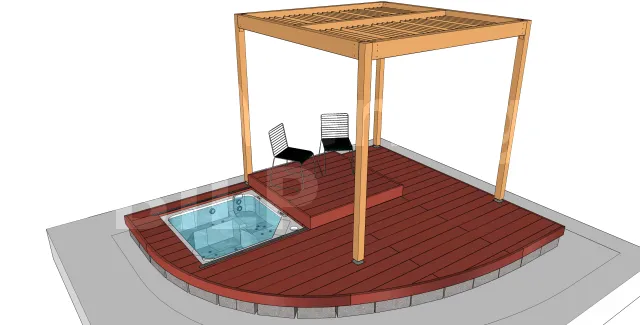

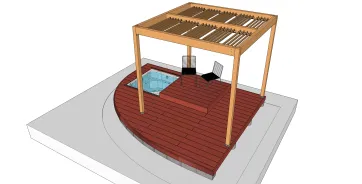

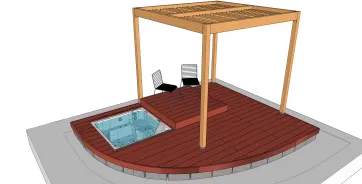

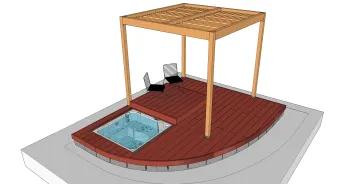

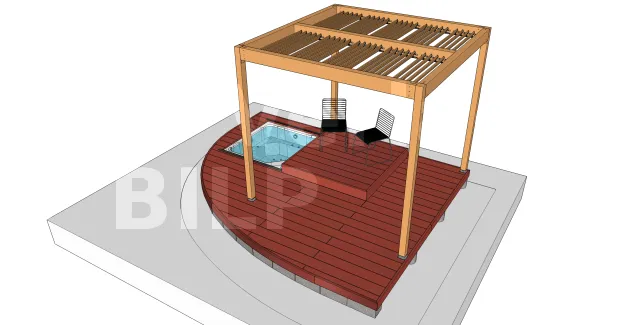

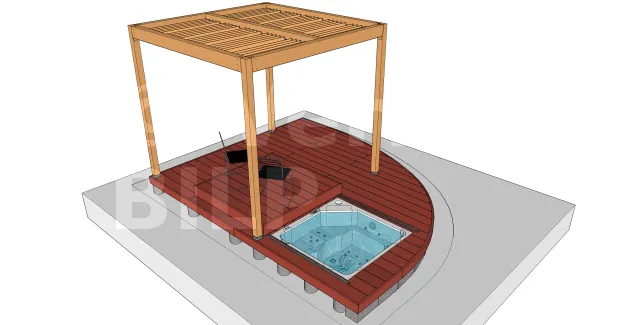

Zum Schutz gegen die Sonne haben wir eine Pergola installiert mit KITs für verstellbare Lamellen.
