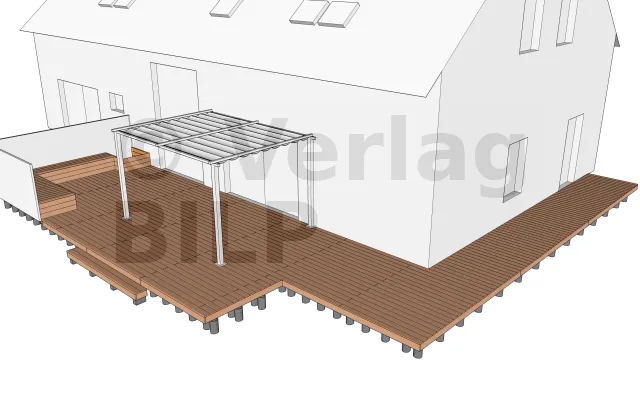

Hier ist das Projekt in einigen Bildern :

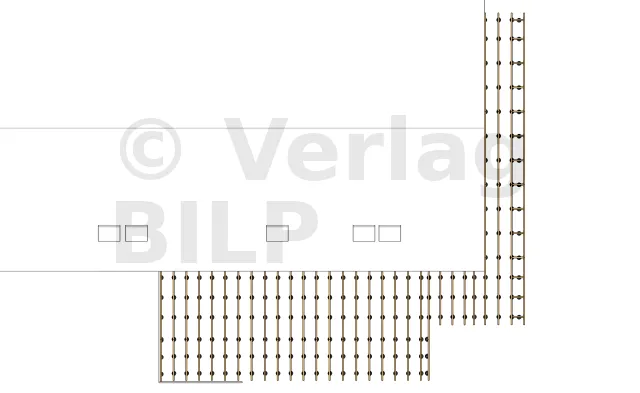

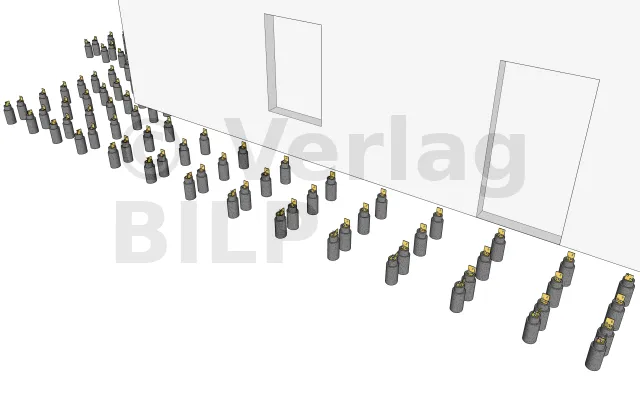

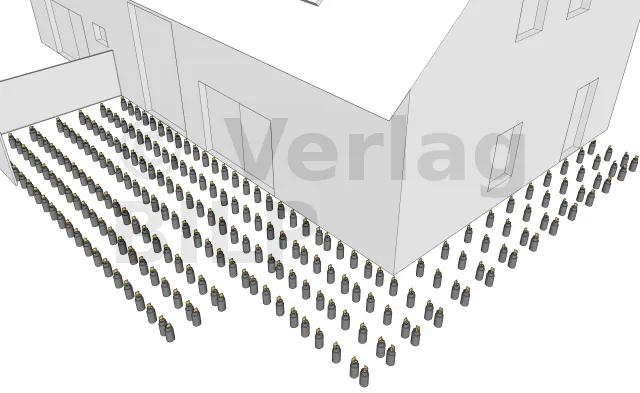

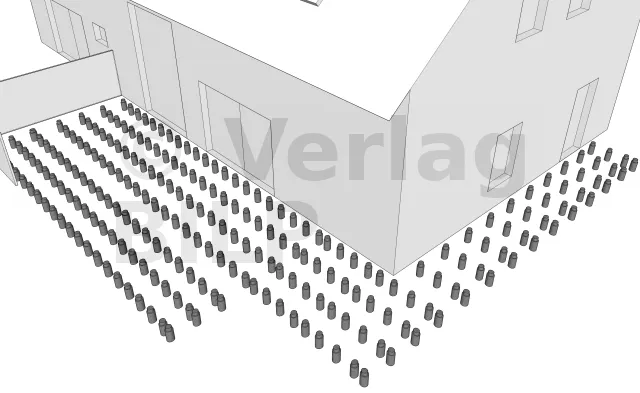

Die genaue Lage der gemauerten Sockel erhält man, nachdem man die Terrasse bildenden Elemente bemessen hat, insbesondere den maximalen Achsabstand zwischen den Stützen und die Spannweite der Lagerhölzer.

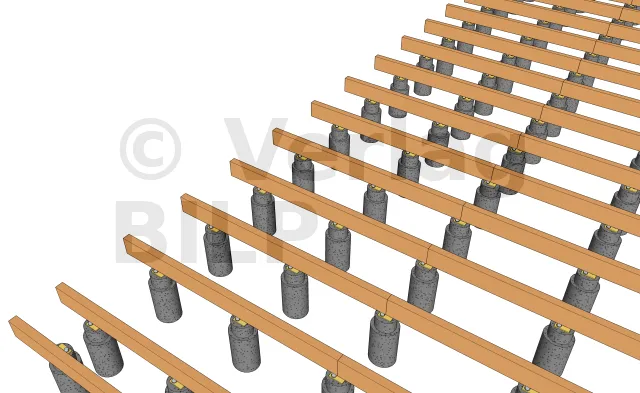

Die verstärkten Winkelverbinder mit einer Dicke von 3mm werden mit Sechskantkopf-Verankerungsschrauben an den Sockel befestigt.

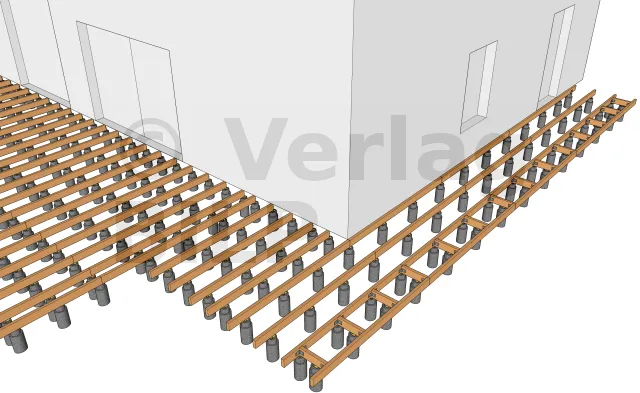

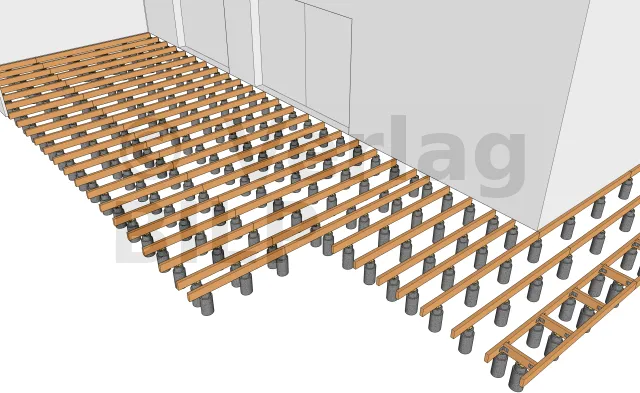

Es gibt mehrere Methoden zur Befestigung der Lagerhölzer an den Sockel. Die Wahl der zu verwendenden Methode hängt von mehreren Parametern ab.
Sie können zum Beispiel vario verstellbare Pfostenträger, Schlagdübel und einige PVC-Keile unter den Lagerhölzer verwenden.
Für die Befestigung der Lagerhölzer an den Sockel können Sie auch Gewindestangen verwenden, die mit Mutter + Unterlegscheibe, Metall-Flachverbinder oder TimberConnect MULTI-MONTI-Schrauben, die von oben befestigt werden, in den noch frischen Beton eingeschweißt werden.

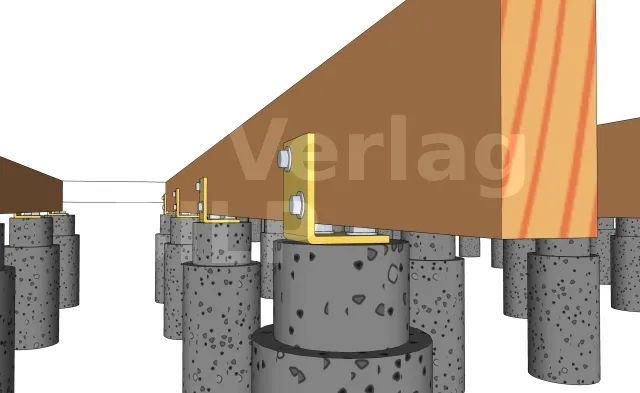

Für dieses Projekt haben wir 3mm dicke verstärkte Winkelverbinder verwendet. Die Winkelverbinder werden mit Sechskant-Dübelschrauben an den Sockel und mit speziellen Verbindungsschrauben oder Sechskant-Holzschraube an den Lagerhölzer befestigt.

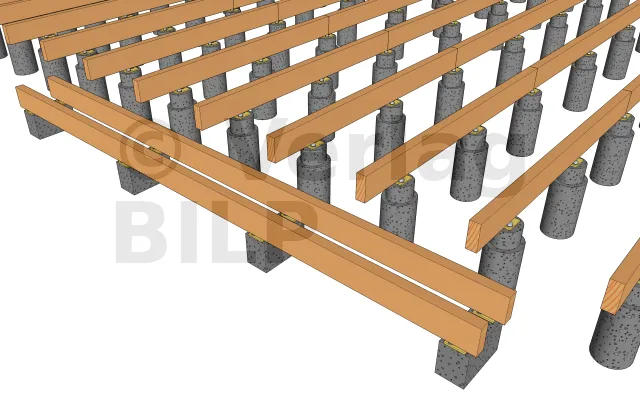

Für die Ästhetik der Terrasse haben wir die Sockel so weit wie möglich verdeckt und der Terrasse eine luftige Seite gegeben, indem wir die Randsockel um etwa fünfzehn Zentimeter nach innen verschoben haben. Anschließend wurden Abstandhalter über den Sockel installiert, um die Lagerhölzer an den Enden zu stützen. Sie können mit Winkelverbinder, combiConnect-Verstärkungsschrauben oder große, flache Rundkopfschrauben an den Lagerhölzer befestigt werden.

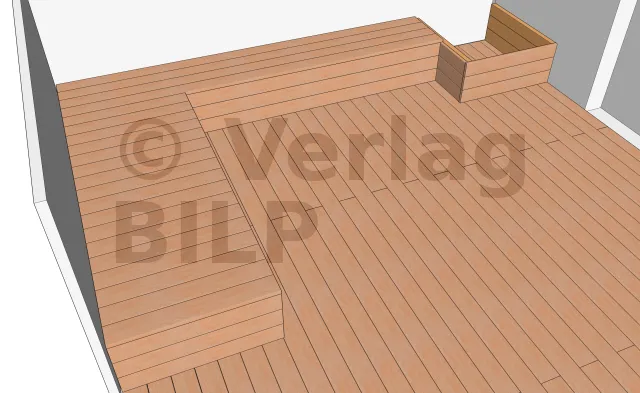

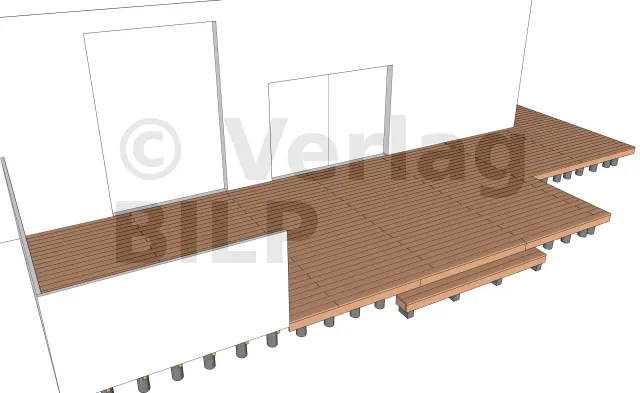

Die Realisierung von Treppen beginnt mit der Installation dieser Fundamente.

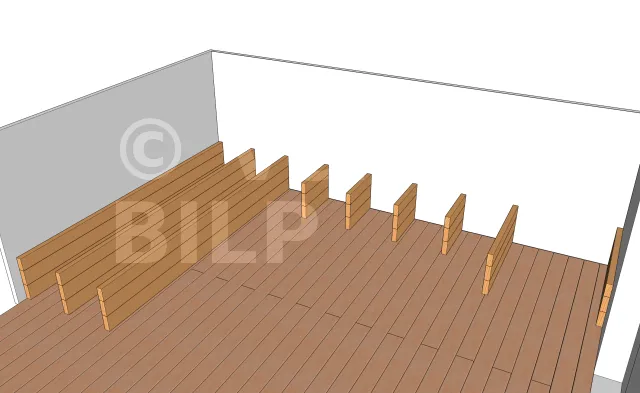

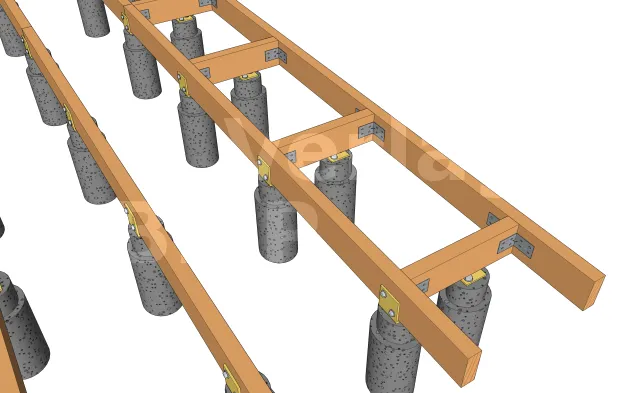

Die Lagerhölzer für die Erstellung der Stufe der Treppe werden ebenfalls mit verstärkten Winkelverbinder 3mm dick an den Sockel befestigt, die mit Sechskantkopf-Ankerschrauben an den Sockel und Lagerhölzer mit speziellen Verbindungsschrauben oder einer Sechskant-Holzschraube befestigt werden.

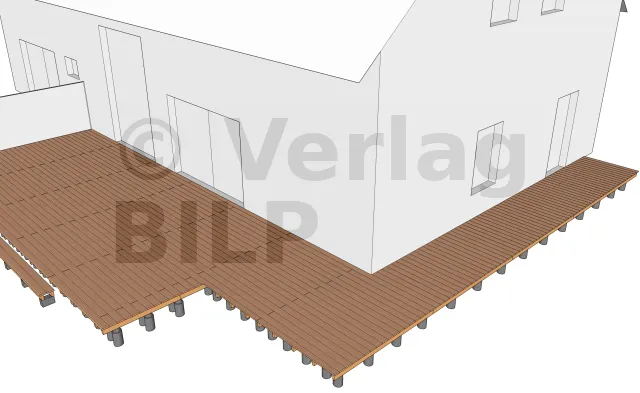

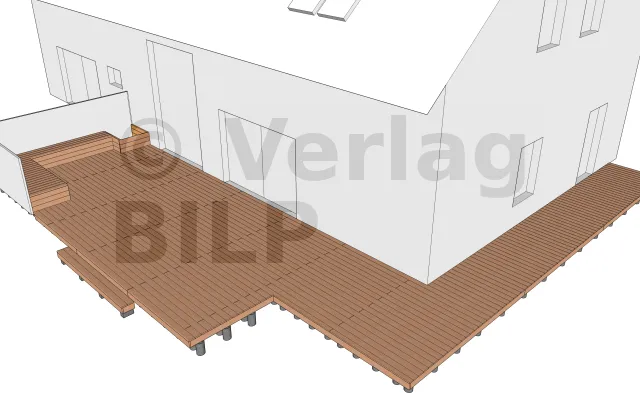

Sie haben die Wahlmöglichkeit für die Installation der Terrasse. Um zu verhindern, dass die Verbindungselemente sichtbar sind, können Sie unsichtbare Clips verwenden. Andererseits müssen Sie für sichtbare Befestigungen Schrauben aus EDELSTAHL verwenden.
Es gibt verschiedene Arten von Abschlusskante, je nach der Höhe, die Sie verbergen möchten. In unserem Fall haben wir uns für Vorderkanten entschieden. Sie können auch mit Schrauben aus EDELSTAHL wie bei den Dielen befestigt werden.
Um ein einheitliche Terrasse zu gewährleisten, ist es wichtig, die gleiche Methode zur Befestigung von Dielen und Kanten zu verwenden.

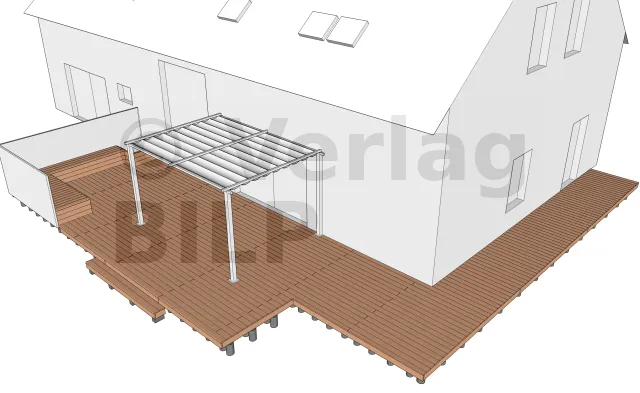

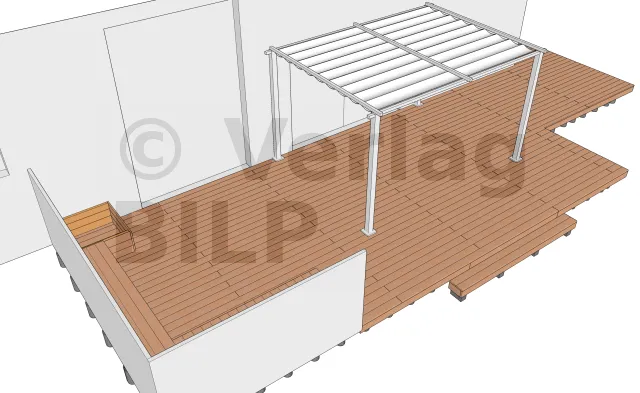

Die Installation einer Pergola bietet Schutz vor der Sonne und macht das Haus attraktiver.
