Holzterrasse in Form eines Fünfecks auf Betonsockel Sylvain F.

Bruno, lucien.propitech, Yvan

Diese kleine, unabhängige Terrasse hat es ermöglicht, das Haus zu erweitern, indem eine Verbindung zwischen innen und außen geschaffen wurde. Da seine Schwellenhöhe nicht sehr wichtig ist, haben wir uns für eine Verlegung auf gemauerten Sockel entschieden.

Hier ist eine kleine Vorschau auf die Pläne für dieses Projekt.

Hier ist das Projekt in einigen Bildern :

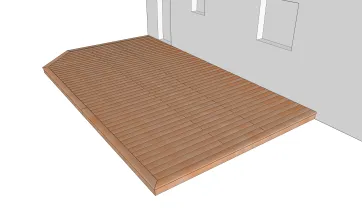

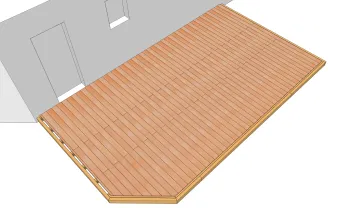

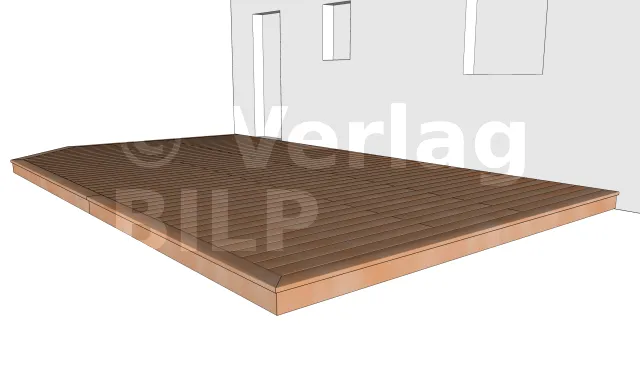

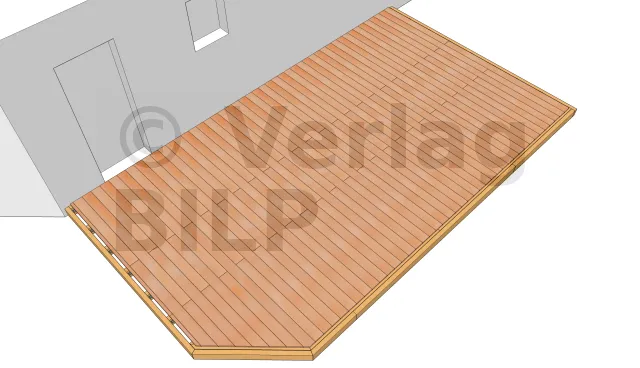

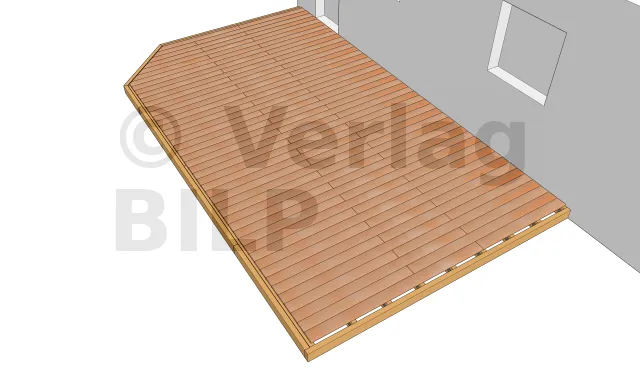

perspektivische Ansicht 1

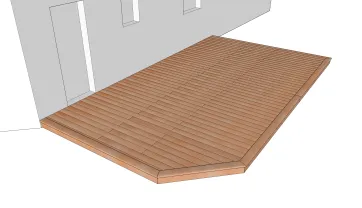

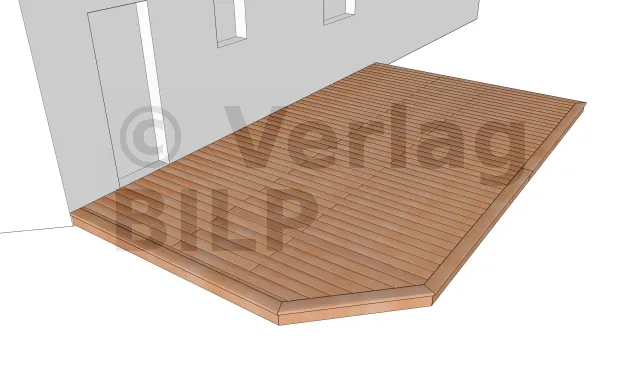

perspektivische Ansicht 2

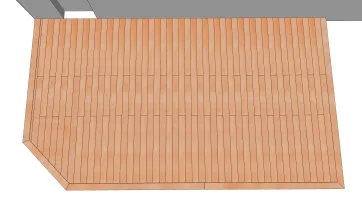

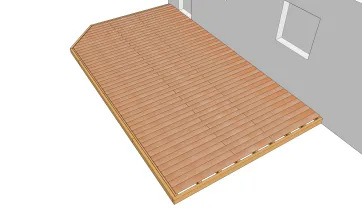

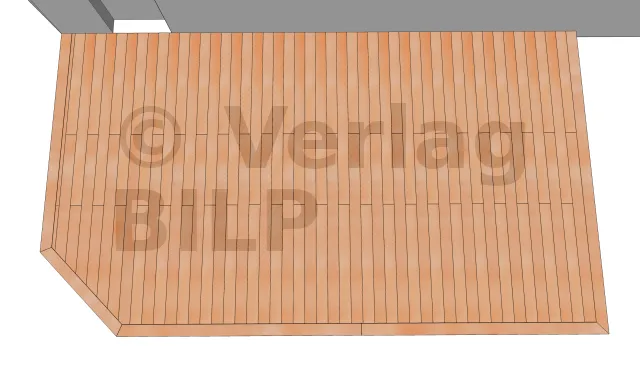

Draufsicht

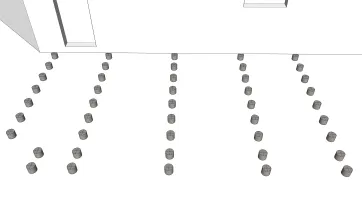

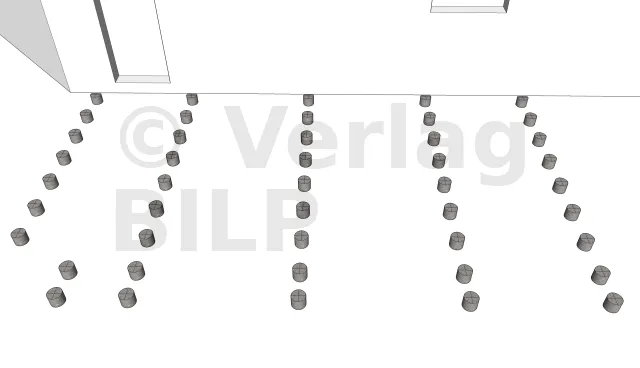

Die Verteilung der Betonsockel

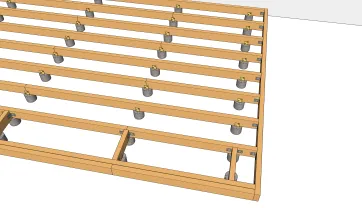

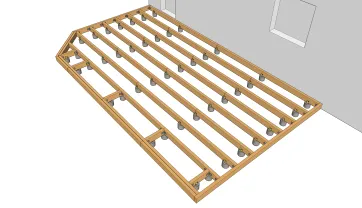

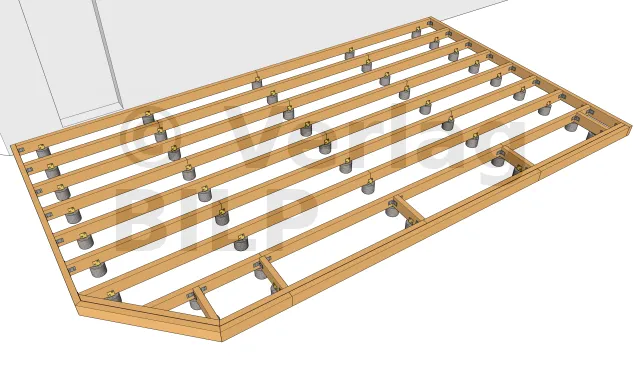

Die Verlegung der Lagerhölzer 1

Es gibt mehrere Methoden zur Befestigung der Balken an den Sockel. Dabei sind mehrere Parameter zu berücksichtigen.
Zum Beispiel können Sie vario verstellbare Pfostenträger, Schlagdübel verwenden, indem Sie einige PVC-Keile unter die Lagerhölzer legen.

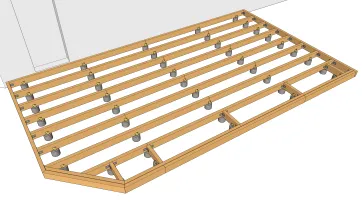

Die Verlegung der Lagerhölzer 2

Für die Befestigung der Lagerhölzer an den Sockel können Sie auch Gewindestangen verwenden, die mit Mutter + Unterlegscheibe, Metall-Flachverbinder oder TimberConnect MULTI-MONTI-Schrauben, die von oben befestigt werden, in den noch frischen Beton eingeschweißt werden.

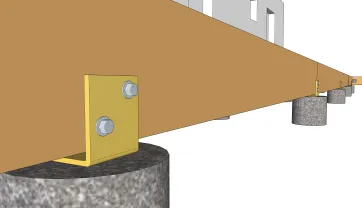

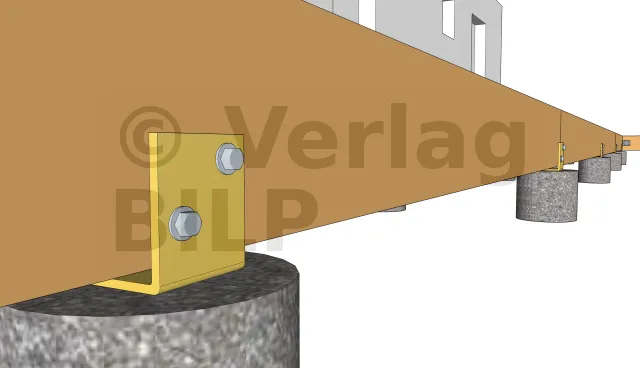

Details der Befestigungsmittel der Lagerhölzer auf der Betonsockel

Für dieses Projekt haben wir uns für verstärkte Winkeleisen von 3mm Dicke. Dazu wird das Winkeleisen mit Sechskant-Dübelschrauben an den Sockeln und mit speziellen Schraubverbinder oder mit Sechskant-Holzschraube befestigt.

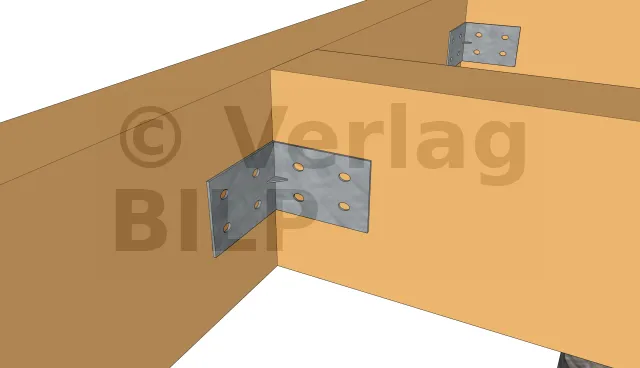

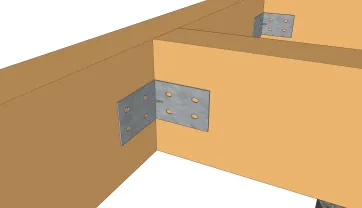

Details der Befestigungsmittel der Lagerhölzer am Rand

Die Randlagerhölzer werden entweder mit Winkelverbinder, Verstärkungsschrauben Typ combiConnect oder große, flache Rundkopfschrauben befestigt.

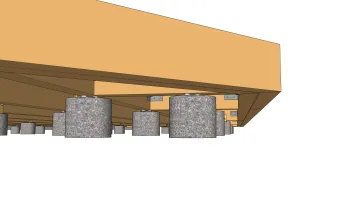

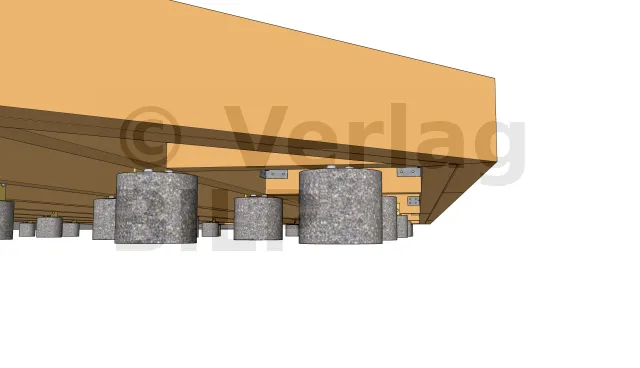

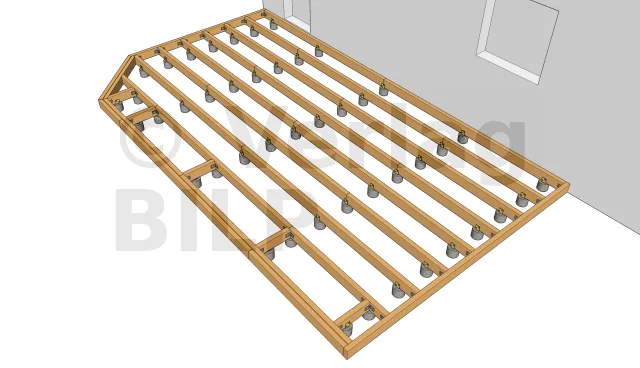

Schaffung des Überhängs 1

Um die Terrasse so ästhetisch wie möglich zu gestalten, haben wir ein Überhäng hergestellt, indem wir die Randsockel um etwa zwanzig Zentimeter nach innen verschoben haben. Mit dieser Methode ist es möglich, die Sockel zu verdecken und so der Terrasse ein luftiges Aussehen zu verleihen.

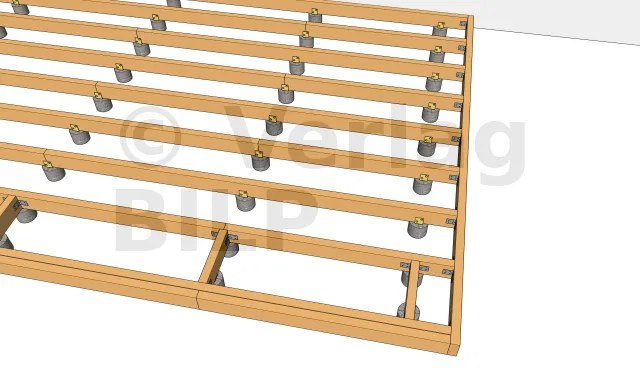

Schaffung des Überhängs 2

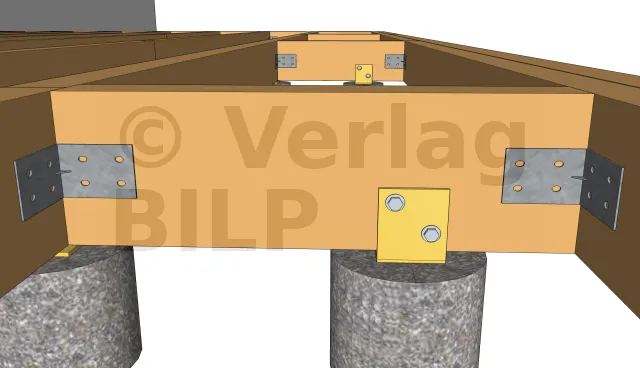

Details zu Abstandshalterbefestigungen

Die Montage der Abstandhalter ist für die Herstellung der Kragflügel notwendig. Sie werden mit Winkeleisen an die Lagerhölzer befestigt, Verstärkungs-Holzschrauben Typ CombiConnect oder große und flache Rundkopfschrauben.

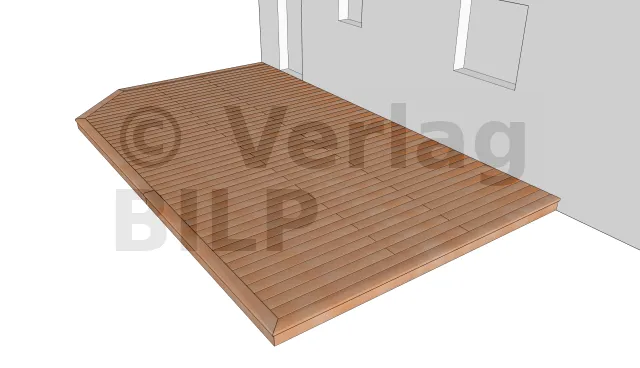

Ansicht der Dielenbeläge 1

Sie können unsichtbare Clips verwenden, so dass die Befestigungen nicht sichtbar sind und hochwertige Schrauben aus EDELSTAHL, so dass sie sichtbar sind.

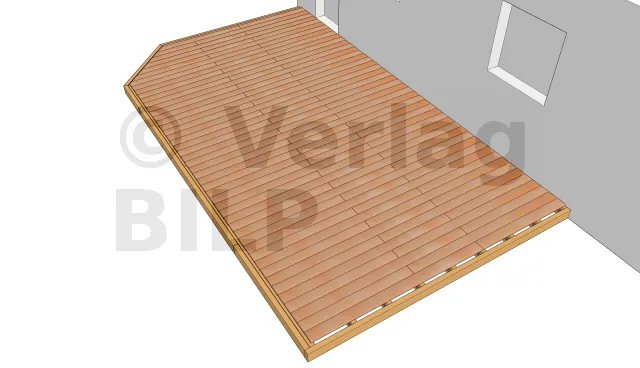

Ansicht der Dielenbeläge 2

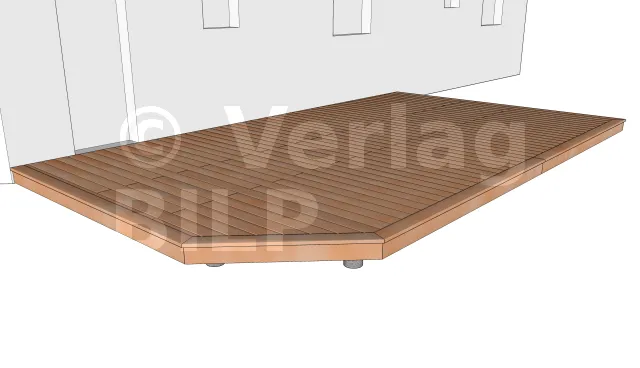

Ansicht der Abschlusskanten 1

Die Wahl der zu verwendenden Art der Abschlusskante hängt von der Höhe der zu verdeckenden Struktur ab.
Für dieses Projekt wurden Vorderkanten ausgewählt. Die Befestigung erfolgt wie bei den Dielen mit Edelstahlschrauben.

Ansicht der Abschlusskanten 2
