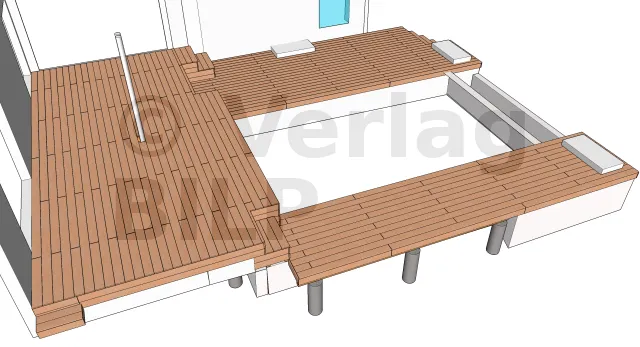

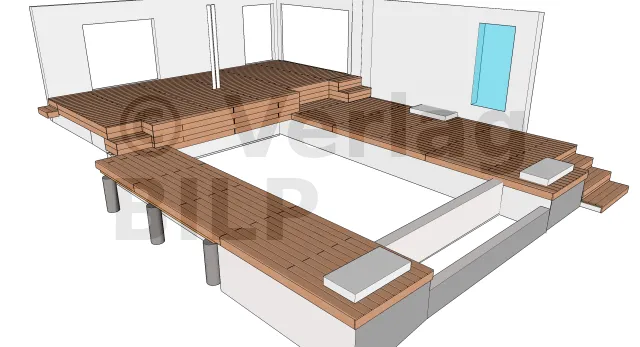

Hier ist das Projekt in ein paar Bildern :

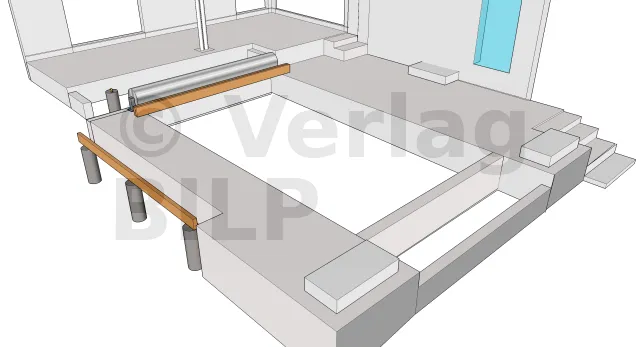

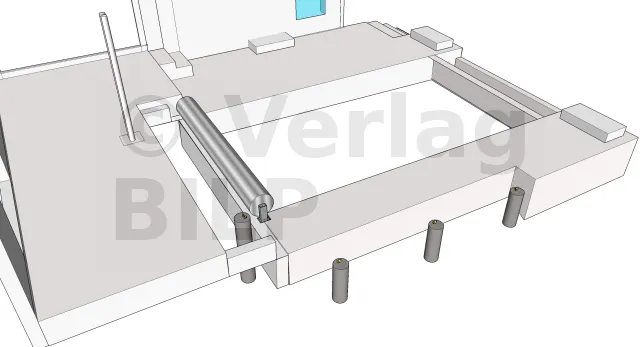

Es war notwendig, Betonfundamentsteine (Betonsockel) herzustellen, um die Höhe der Betonplatten in einigen Teilen der Konstruktion zu erreichen.

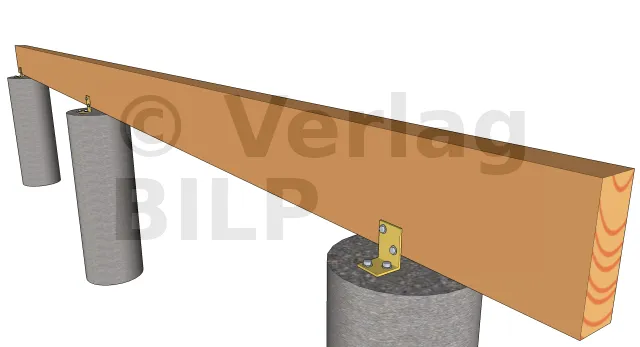

Die Befestigung erfolgt mit 3 mm starken verstärkten Winkelverbindern. Dazu wird die Winkelverbinder mit Sechskant-Ankerschrauben am Sockel und mit Spezial-Verbindungsschrauben oder einem Sechskant-Holzschraube am Tragbalken befestigt.
Zunächst ist es wichtig, den Querschnitt der Balken und die Art der zu verwendenden Befestigung zu berechnen. Dann muss der maximale Achsabstand ermittelt werden.

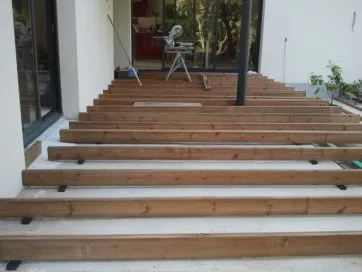

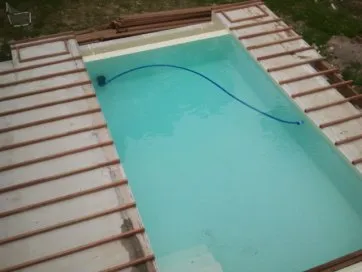

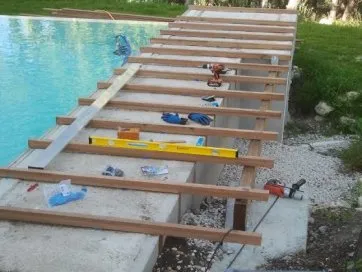

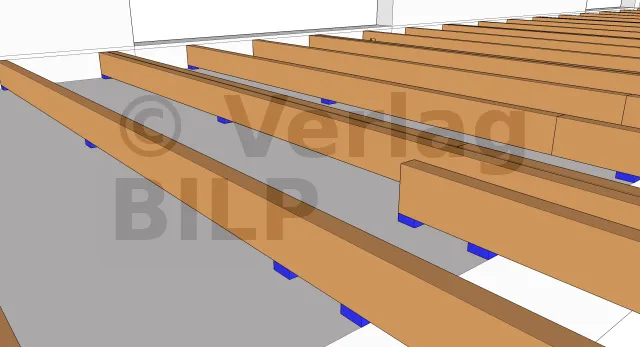

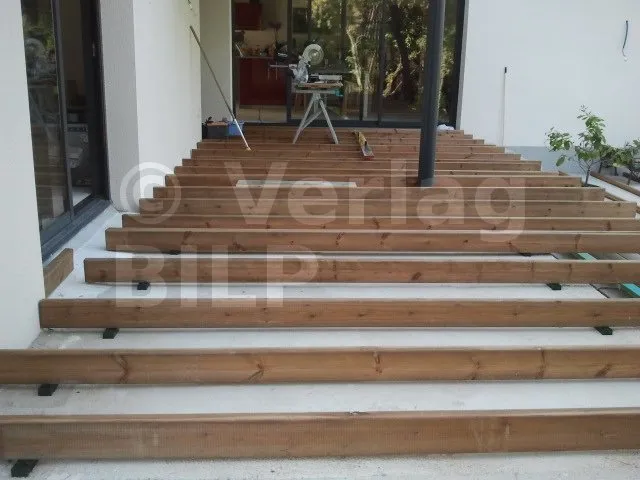

Beim Einbau der Lagerhölzer muss der direkte Kontakt der Lagerhölzer mit der Platte vermieden werden, um sie vor Feuchtigkeit zu schützen. Daher ist es wichtig, Unterlegplatten zu verwenden, entweder Kunststoff oder Holzunterlegkeile. Die Befestigung erfolgt mit Betonankerschrauben Typ MULTI-MONTI TimberConnect.
Sie können Winkelverbinder wie z. B. verstärkte Winkelverbinder oder einfache Winkelverbinder verwenden, die mit Kammnägeln oder Verbindungsschrauben befestigt werden. Eine weitere effektive Lösung ist die obere Befestigung mit CombiConnect Schrauben.

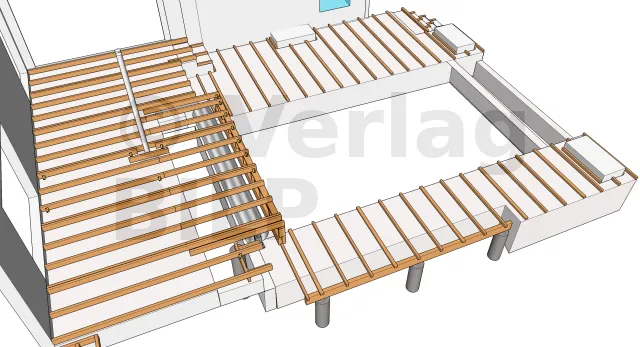

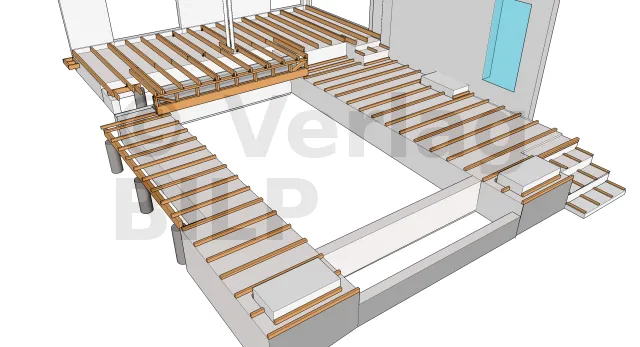

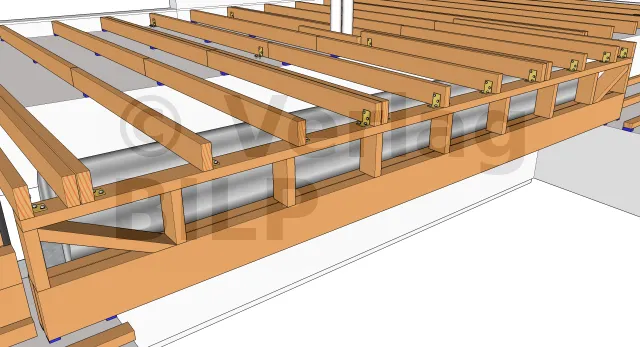

Nur die Struktur, ohne die Dielen.
Für die Wahl der Befestigungen können Sie entweder unsichtbare Befestigungen oder sichtbare Befestigungen verwenden. Wenn Sie nicht möchten, dass die Befestigungen sichtbar sind, können Sie unsichtbare Clips verwenden. Wenn Sie sich jedoch für sichtbare Befestigungen entscheiden, müssen Sie Edelstahlschrauben verwenden.

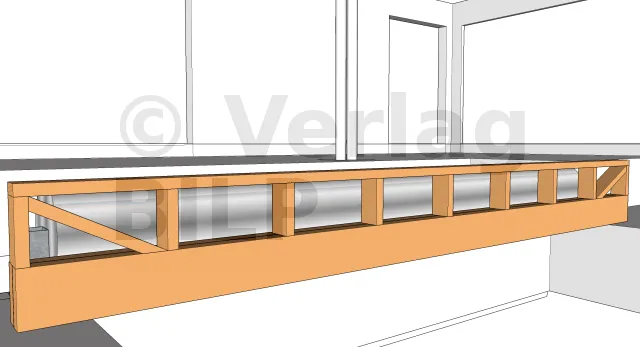

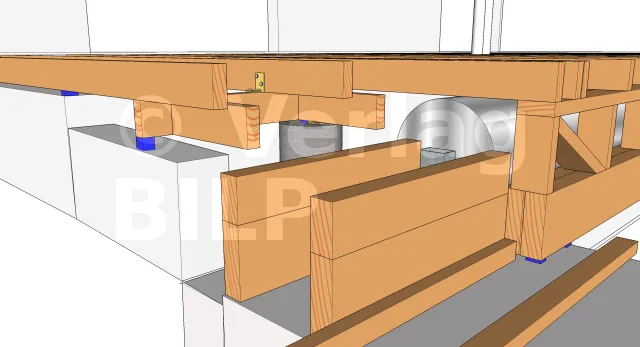

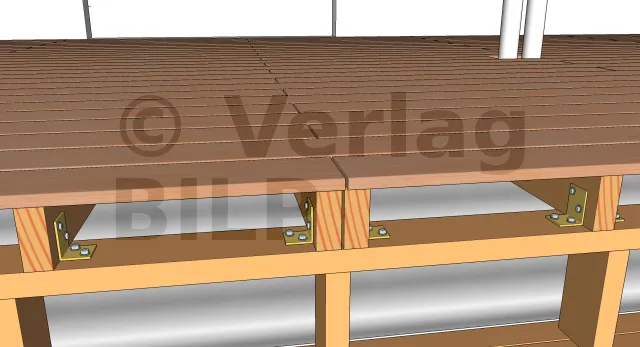

Da die Breite der Balken in diesem Bereich 45 mm beträgt, ist es schwierig, zwei Dielen über einem einzelnen Balken miteinander zu verbinden. Um eine effektive Unterstützung und ein ausreichendes Verankerungsvolumen für die Dielen zu haben, war es daher besser, zwei Balken nebeneinander zu platzieren.
Wie bei den Terrassendielen werden die Abschlussleisten mit INOX-Schrauben befestigt.

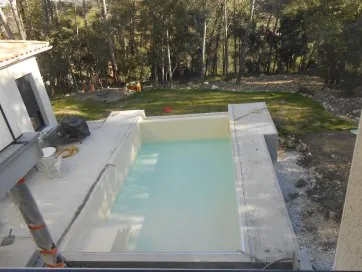

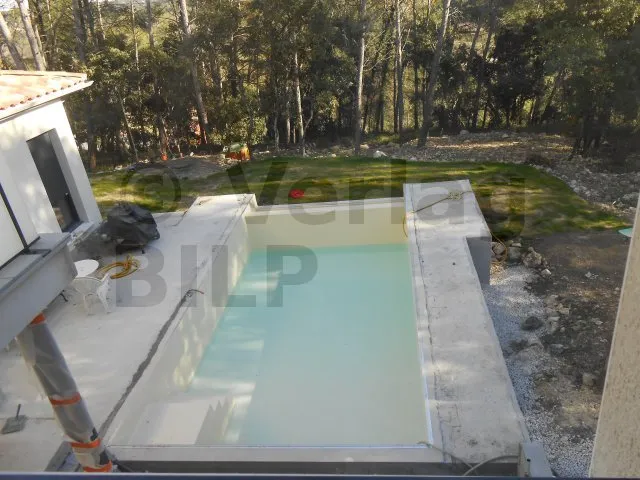

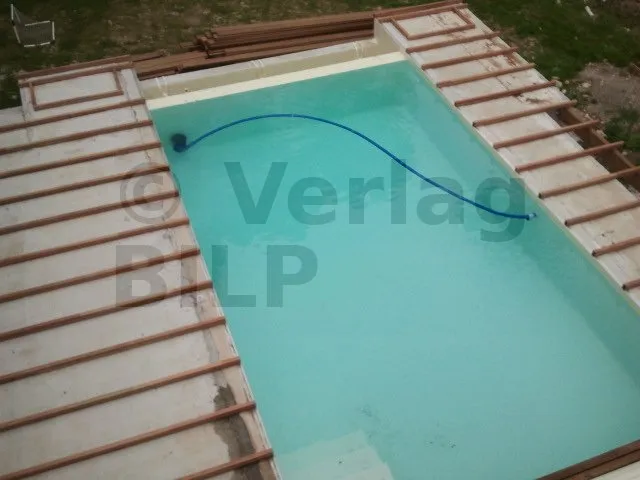

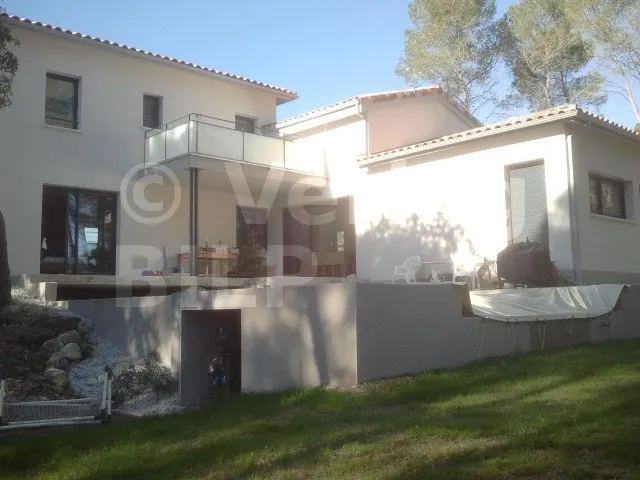

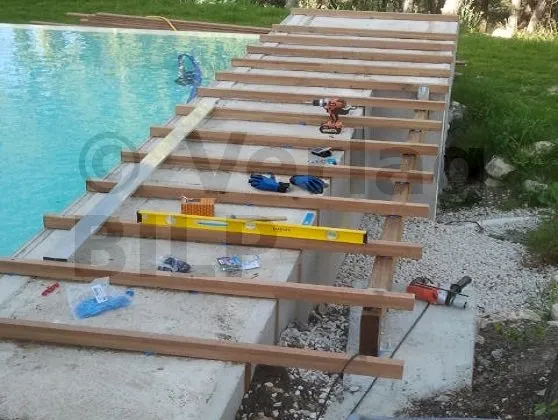

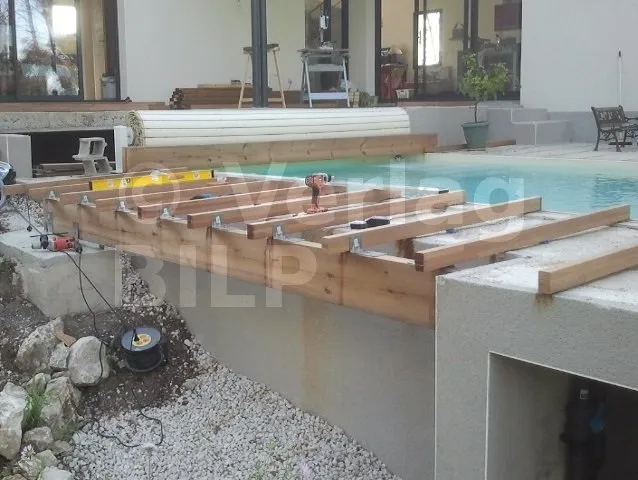

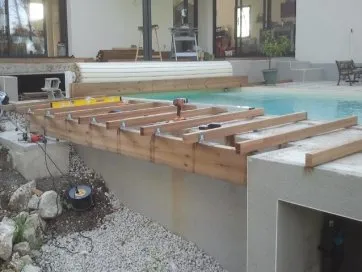

Hier sind einige reale Fotos von seiner Realisierung :
