Verwendung von Scharnieren

Bruno, Langa

Hier ist ein kostenloser Auszug aus der Bauanleitung :

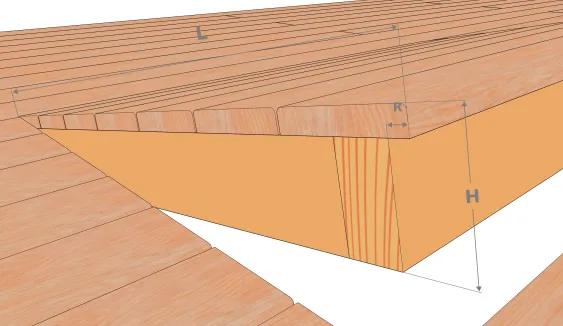

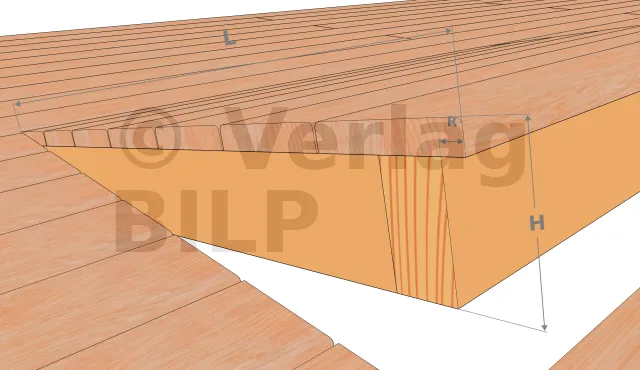

Klappe mit Scharnier
  • H : Höhe der Klappe,
  • L : Breite der Klappe,
  • R : Abstand zum Ausschnitt

Diese Art Klappen können ganz schön schwer sein. Wenn sie oft gebraucht werden, sollten Scharniere eingebaut werden. In diesem Fall muss man einen Überstand Ü zwischen dem Rahmenholz, das dem Drehpunkt (Scharnier) gegenüberliegt und dem Rand der Öffnung lassen. Sonst kann man die Klappe nicht öffnen, weil sie in der Öffnung klemmt.

Um den Überstand R zu berechnen, benutzt man nebenstehende Formel. Die « O,5 cm » ist eine Sicherheitszugabe, die es erlaubt, Ungenauigkeiten beim Bau und/oder das Quellen des Holzes zu verhindern.

R=L.(1-\sqrt{1-({\frac{H}{L})^2}})+0.5cm


Oberseite
Unterseite
