Aufteilung der Schrauben

Bruno, Langa

Hier ist ein kostenloser Auszug aus der Bauanleitung :

Standardlösung

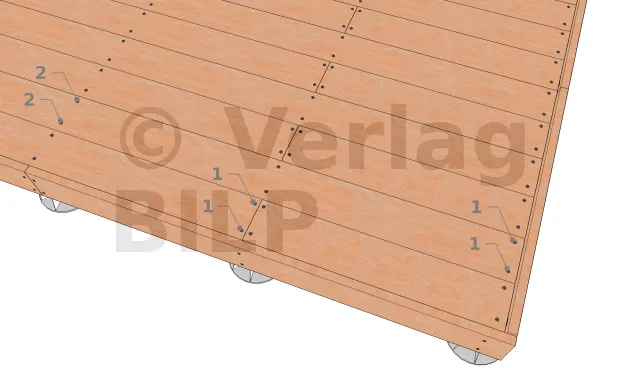

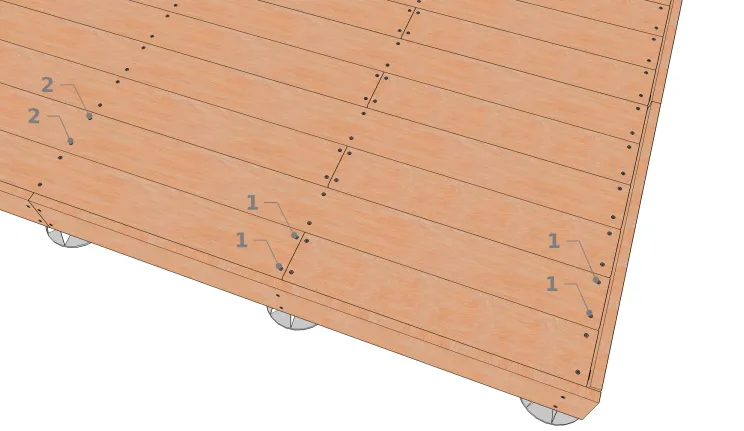

Standardbefestigung
  • 1 : Zwei Schrauben an den Enden,
  • 2 : Zwei Schrauben an den Zwischenbefestigungen

Grundsätzlich sollten zwei Schrauben an den Enden der Dielen sein. Die Dielen werden entlang der Lagerhölzer oder Balken befestigt. Bei der Standardlösung sollten zwei Schrauben auf der Dielenbreite verwendet werden. Diese Regel gilt für mittelfestes bis wenig festes Holz. Bei dauerhaften Hölzern kann bei den Zwischenbefestigungen jeweils eine Schraube eingespart werden. Nicht jedoch an den Enden, wo immer zwei Schrauben sein sollten. Bei Verwendung von nur einer Schraube, sollte sich diese abwechselnd an der einen oder anderen Kante der Diele befinden (Siehe untenstehendes Schema).

Wechselweise versetzte Befestigung
  • 1 : Zwei Schrauben an den Enden,
  • 2 : Eine Schraube an der Kante,
  • 3 : Die nächste Schraube an der gegenüberliegenden Kante
einige nützliche Informationen
  • L : Breite b der Diele,
  • b : L x 20%;
  • a : ?15 mm;
  • 1 : Abstand an den Dielenenden
  • 2 : Abstand zwischen den Dielen

Für (1) und (2) siehe diesen Artikel für weitere Informationen Der Abstand zwischen den Terrassendielen

Bonjour Bruno,

Après 2 terrasses réussies grâce à votre guide et vos conseils, j’en entame une 3ème.

Au niveau des murs, les lames viendront au dessus des appuis béton des ouvertures, à la hauteur des bavettes des baies coulissantes. Mon problème est que ces bavettes sont très fines et arrivent à seulement 1,2cm au dessus du béton. Est-il possible à votre avis d’amincir la dernière lame (celle qui vient en appui contre la bavette) pour qu’elle ne fasse qu’un cm d’épaisseur (plus une cale plastique de 2 mm). Quel bois choisir ? (je comptais utiliser du pin de 27 mm, faut-il que je choisisse un exotique plus dur et plus mince de 21 mm mais qui sera peut-être plus difficile à amincir ?)
La partie amincie devrait être limitée car l’appui béton est en pente et descend heureusement assez rapidement. Par ailleurs, ceci concernera des lames parallèles aux bavettes et perpendiculaires car la maison est en L.

D’avance merci pour vos conseils.
Bien cordialement, Pascal

  • Comment amincir des lames de terrasse ? Bruno 3. Juli 2019 18:41

    Bonjour

    Techniquement, il est possible d’amincir une lame avec une raboteuse.
    Mais à 10mm d’épaisseur, la lame va se déformer très rapidement.
    Je vous le déconseille.

  • distance vis sur solive de 50mm de largeur Benoit 23. Juni 2019 23:00

    Bonjour

    Je compte fixer mes lames de Cumaru de 145 mm sur des solives de 50mm de largeur (section 150*50). Cela fera donc 2.5cm pour fixer les lames en aboutage. Pensez vous que cela soit suffisant? sachant que d’après votre guide il faut mettre les vis à 15mm du bord des lames.
    En vous remerciant

    • distance vis sur solive de 50mm de largeur Bruno 24. Juni 2019 08:41

      Bonjour

      C’est très juste. Cela va exiger une grande précision dans la pose des lambourdes, puis dans le perçage. C’est pour cela que je préconise 70mm de large. Mais il est vrai que cette largeur est difficile à trouver en exotique.

  • Comment calculer le nombre de vis au m² ? Felipe Jean François 6. März 2019 11:26

    Bonjour,
    Je vais réalisé ma terrasse en bois autour de ma piscine celle ci fait une surface de 84 M² environ les lames font 14.5 de large et mon entraxe E est de 59 cm je n’arrive pas à déterminer le nombres de vis qu’il me faudrait, est ce que quelqu’un pourrait m’aider svp.
    Merci par avance de votre réponse.
    Cdt
    Jeff

    • Comment calculer le nombre de vis au m² ? Bruno 6. März 2019 16:02

      Bonjour Jean-François

      Un outil de calcul est prévu. Mais en attendant, voici la méthode de calcul avec votre cas à titre d’exemple :

      • 1) NL = 100 / Largeur des lames. Ex : 100/14.5 = 6.7
      • 2) NE = 100 / Entraxe. Ex: 100/59 = 1.7
      • 3) Nb de vis au m² : NBVM = NL * NE * 2. Ex: 6.7 * 1.7 * 2 = 23 vis / m²
      • 4) Nb total de vis : NBV = NBVM * Surface. Ex : 23 * 84 = 1932 vis
      • 5) Ajouter une marge d’au moins +10%, et jusqu’à +25% dans le cas d’une terrasse complexe et/ou des petites lames. Ex : 1932 * 1.1 => environ 2200 vis.
  • Distance vis bord de lame Serge 3. April 2018 09:30

    Bonjour,

    Je reprends vos calculs dans le manuel, j’ai des lames Cumaru de 145 mm, cela signifie que le centre de mes vis est à 2,9 cm ? c’est cela ? donc 2,9 cm - 8,7 cm - 2,9 cm ?

    • Distance vis bord de lame Bruno 3. April 2018 10:50

      Bonjour Serge

      Oui, c’est cela : 145mm * 20% = 29mm

      C’est une approximation, on est pas à 5mm près.

  • porte a faux lame cumaru Jean marie 19. April 2016 10:37

    bonjour bruno
    jusqu à combien de cm en porte à faux peut poser une lame en bout de structure ?
    cumaru 140X20
    merci

    • porte a faux lame cumaru Bruno 19. April 2016 11:35

      Bonjour Jean-Marie

      Une dizaine de cm.

  • Fixation Quinconce sur Cumaru Sébastien 18. April 2016 18:02

    Bonjour,

    Dans le cas d’une terrasse en Cumaru (lames de 305cm avec entraxe des lambourdes de 44cm), est ce que je peux prévoir de fixer mes lames en quinconce tel que présenté dans cet article ? Est ce qu’il y a un risque de déformation des lames plus grand que si je les fixais de manière standard ?

    Merci.

    • Fixation Quinconce sur Cumaru Bruno 19. April 2016 11:50

      Sébastien

      Il y a un risque de déformation plus élevé. Le Cumaru est une essence stable, mais c’est un bois exotique qui peut travailler. Je vous conseille la méthode standard avec 2 vis par point d’appui.

  • Fixation des bouts de lame sur une terrasse acacia Guillaume Ménant 17. Mai 2015 11:14

    Bonjour,

    Je suis en train d’installer une terrasse en acacia et pour les bords de la terrasse j’avais prévu de laisser 5cm entre les lambourdes du pourtour et le mur contre lequel la terrasse est collée. Du coup j’aurai mes vis à 6-7cm du bout de la lame (seulement sur les bords de la terrasse), pensez-vous que ça puisse être problématique pour la tenue des lames dans le temps (déformations) ?

    Merci.

    • Fixation des bouts de lame sur une terrasse acacia Bruno 17. Mai 2015 18:09

      Bonjour Guillaume.

      Non ça va. 7cm, cela reste acceptable.
