Abschlusskante unterhalb des Dielenbelags

Bruno

Hier ist ein kostenloser Auszug aus der Bauanleitung :

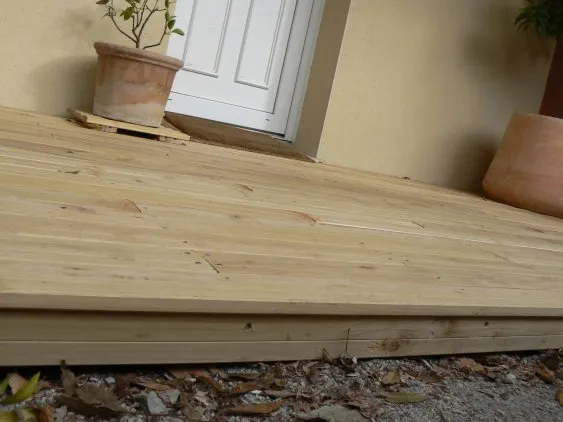

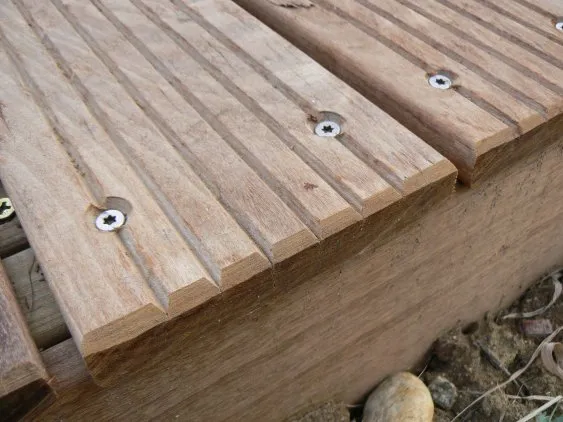

Abschlusskante mit gerader Kante

Bei dieser Ausführung kommt das Profil der Terrassendielen besser zur Geltung. Der Zuschnitt der Dielen sollte perfekt sein und exakt ausgerichtet und sie sollten plan auf den Balken aufliegen.
In diesem Beispiel stoßen die Kanten einfach stumpf aufeinander, aber man hätte sie auch auf Gehrung (45°) schneiden können

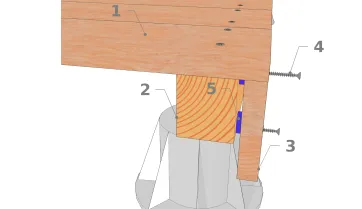

Details der Seitenbrettmontage

Ausführung der Ecke
  • 1 : Dielenbelag
  • 2 : Balken
  • 3 : Abschlusskante
  • 4 : Edelstahlschraube 6mm
  • 5 : Abstandshalter aus Kunststoff für mindestens 5 mm Hinterlüftung

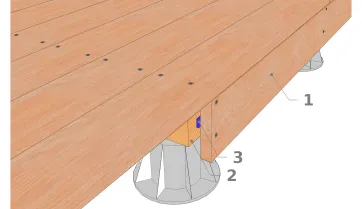

Ausführung der Ecke

Details der Seitenbrettmontage
  • 1 : Seitliche Abschlusskante bis zur Mitte der Balkenbreite
  • 2 : Balkenende
  • 3 : Hinterlüftung

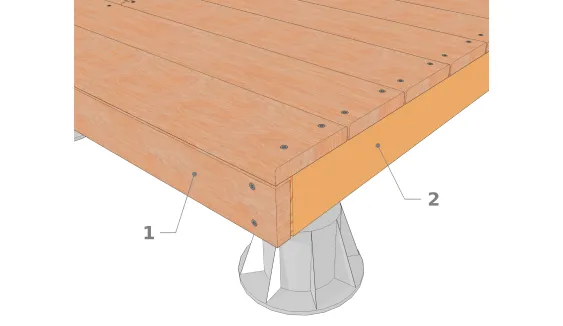

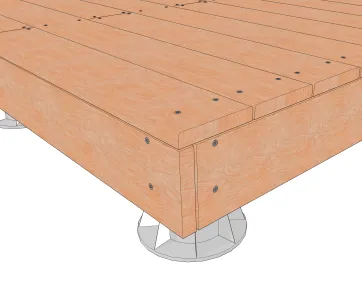

Verwendung des Lagerholzes als untere Abschlusskante

Andere Anlage
  • 1 : Zusätzlich hinzugefügte Abschlusskante
  • 2 : Der Balken dient als seitlicher Abschluss

Wenn der letzte Balken an der Seite der Terrasse aus demselben Holz ist wie die Kante oder so ähnlich aussieht, kann man sie lassen wie sie ist ohne ein zusätzliches Abschlussbrett hinzuzufügen. Man spart hierbei an einer Seite eine Kantenlänge ein. Allerdings kann so an der Ecke kein Gehrungsschnitt ausgeführt werden.


[...]
