Hier ist ein kostenloser Auszug aus der Bauanleitung :

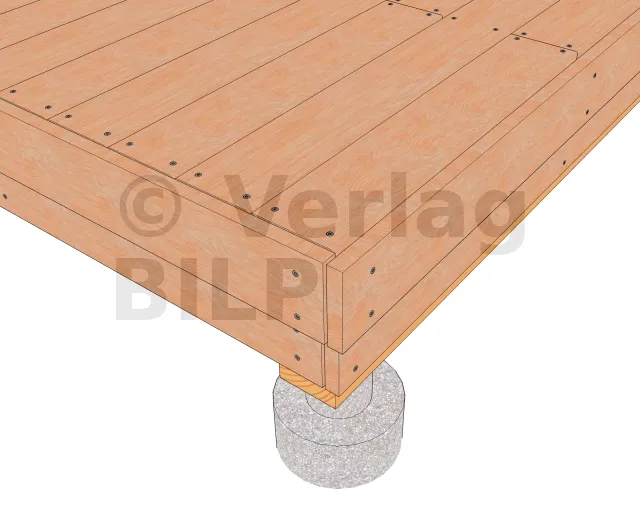

Doppelte ausgerichtete Abschlusskante

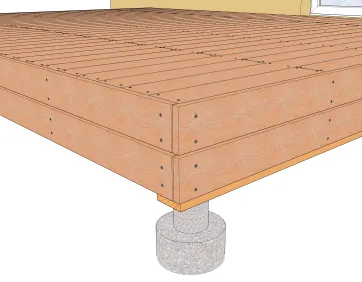

Blick der doppelten ausgerichteten Kanten

Diese Ausführung ist besonders bei einer Konstruktion mit Unterzugbalken vorzuziehen (sehen Sie diesen Abschnitt), weil eine höhere Unterkonstruktion verdeckt werden muss.

In den folgenden Darstellungen wurden die Abschlusskanten gerade geschnitten, aber ein Gehrungsschnitt auf 45° ist auch möglich.

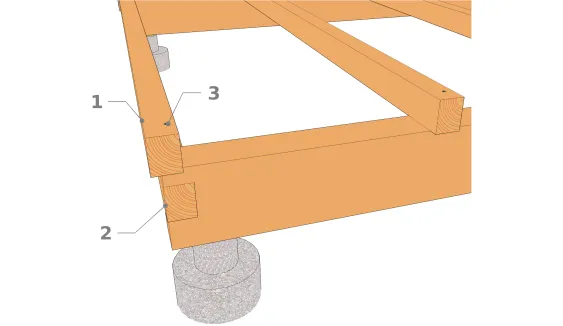

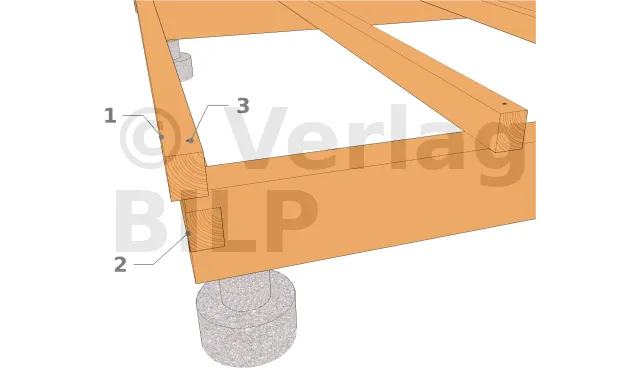

Doppelbalken an den Enden
  • 1 : Randbalken
  • 2 : Der 2. Randbalken dient zur Befestigung der 2. Abschlusskante
  • 3 : Unterzugbalken

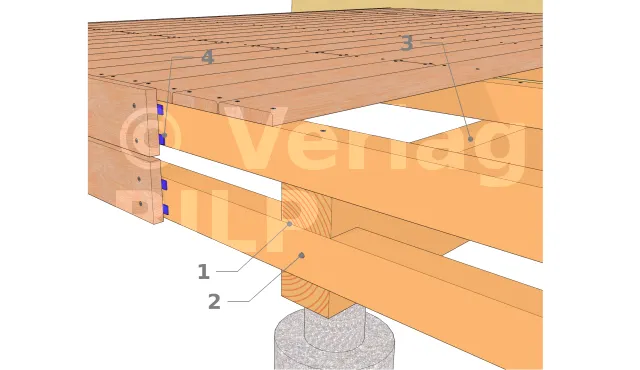

Ausführung der Ecke
  • 1 : In das Ende des Unterzugbalkens wird eine Ausklinkung geschnitten
  • 2 : Der 2. Balken wird in die Ausklinkung eingepasst und mit 6/140mm Schrauben befestigt
  • 3 : Unterzugbalken
  • 4 : Abstandshalter zur Hinterlüftung

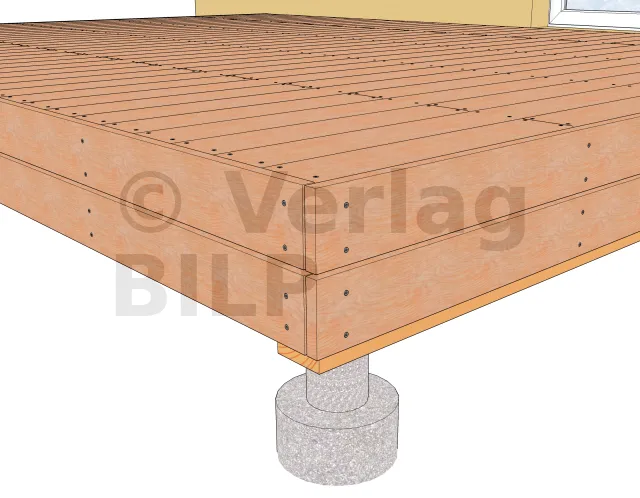

Doppelte überlappende Abschlusskante

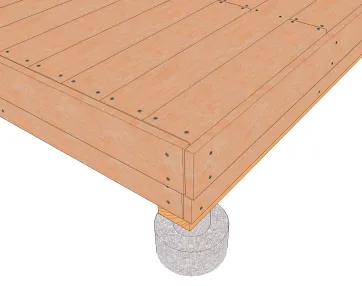

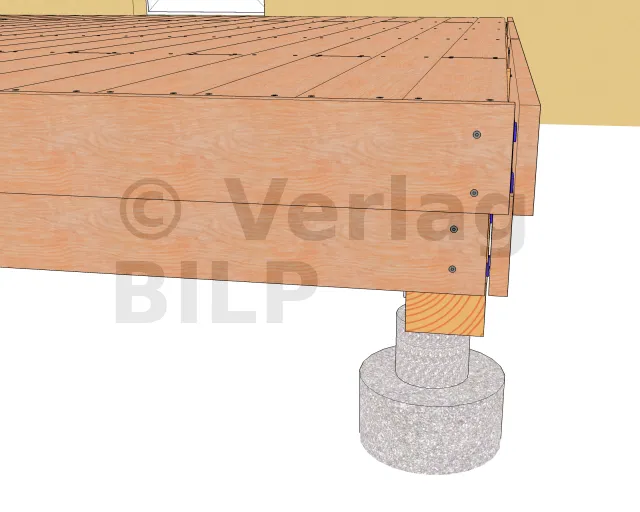

Blick der doppelten überlappenden Abschlusskante

Bei dieser Variante steht die obere Abschlusskante weiter vor als die untere, wodurch ein interessanter optischer Effekt entsteht.

In den folgenden Abbildungen sind die Kanten gerade geschnitten worden, aber man könnte sie auch auf Gehrung schneiden.


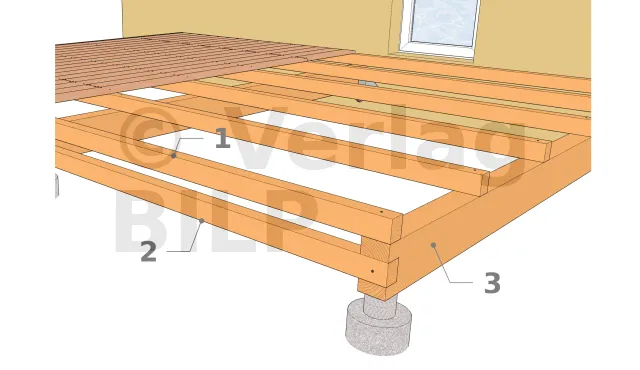

Methode der Verlegung von äusseren Balken
  • 1 : Balken. Der Überstand entspricht der Dicke der unteren Abschlusskante
  • 2 : Balken oder Latte zur Befestigung der unteren Abschlusskante
  • 3 : Versetzter Befestigungspunkt des Balkens

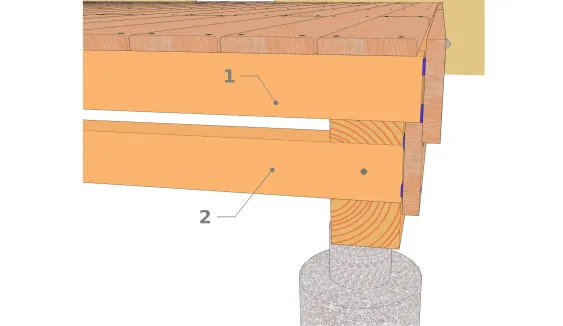

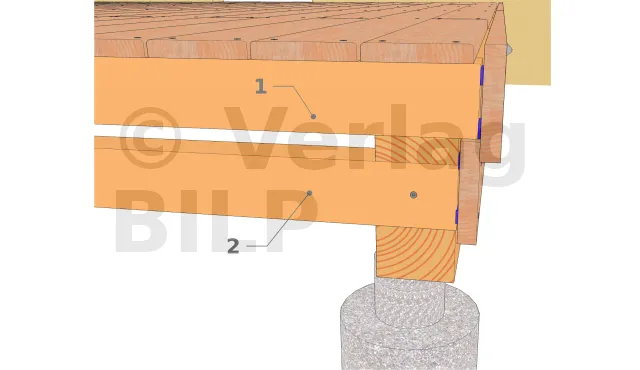

Ausführung der Ecke
  • 1 : Vorstehender Balken
  • 2 : Balken oder Latte zur Befestigung der unteren Abschlusskante

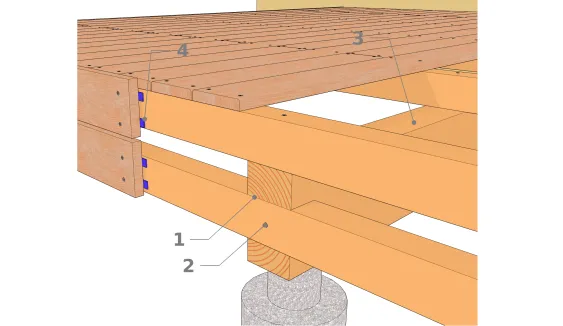

Ausführung der Ecke
  • 1 : In das Ende des Unterzugbalkens wird eine Ausklinkung geschnitten
  • 2 : Der 2. Balken wird in die Ausklinkung eingepasst und mit 6/140mm Schrauben befestigt
  • 3 : Unterzugbalken
  • 4 : Abstandshalter zur Hinterlüftung

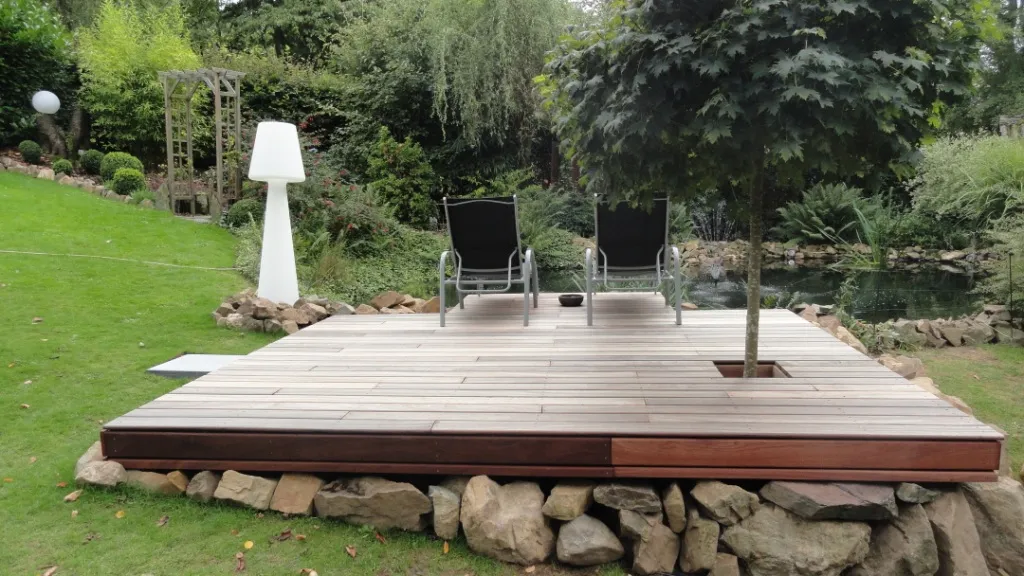

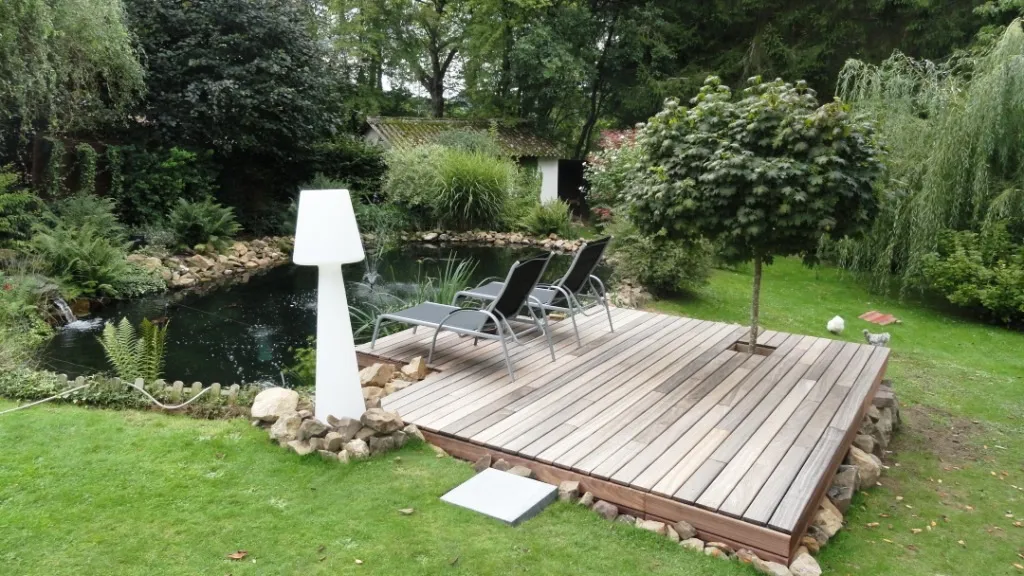

Unter den Kanten

Es wurden Steine eingefügt, um den verbleibenden Hohlraum zu füllen.

Die Terrasse scheint auf einem Felsbett zu schweben.

[...]
