Je nach Größe und Gewicht der Unterzugbalken kann diese Arbeit genauso schwierig (wenn nicht noch schwieriger) sein als das Aufrichten der Ständer. Hier muss ebenfalls mit Vorsicht und Bedacht gehandelt werden. Je mehr Helfer zur Verfügung stehen, umso sicherer ist die Arbeit.

Hier ist ein kostenloser Auszug aus der Bauanleitung :

*Montage der Unterzugbalken

Um zu zeigen, wie man einen Unterzug an einer Ständer befestigt, nehmen wir direkt den Fall einer einfachen Zange.

Pro Ständer sind zwei Unterzugbalken eingelegt. Dies ist die so genannte Zangentechnik. Mindestens zwei Gewindestangen werden durch die Ständer geführt und verbinden die beiden Unterzugbalken.

Vorher werden die Unterzugbalken vorbereitet, indem man die Löcher bohrt, die zur Befestigung mit den Gewindestangen dienen. Man kann einfache Durchgangslöcher oder Stufenbohrungen, die dazu dienen, die Mutter und die Unterlegscheibe einige Zentimeter im Holz zu versenken, herstellen. Hierzu benötigt man einen Forstnerbohrer, dessen Durchmesser etwas größer ist als die Unterlegscheibe. Diese Lösung ist sicherlich schöner, aber nicht unbedingt notwendig.

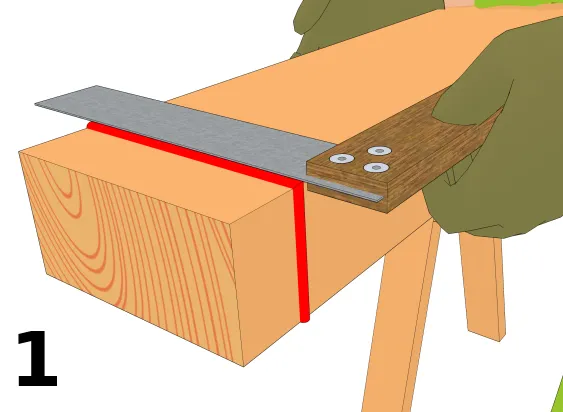

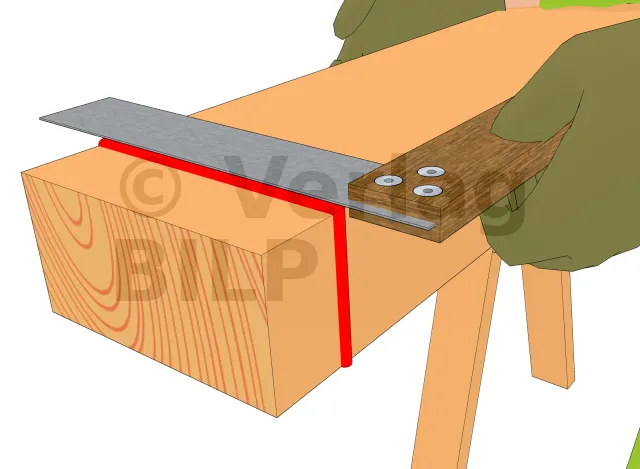

Quadratur eines Endes

Dieser erste muss ein Reflex für jeden Holzarbeiter sein. Nehmen Sie den Winkel auf einer Seite des Unterzugs und schneiden Sie mit einer Kreissäge oder einem Fuchsschwanzsäge.

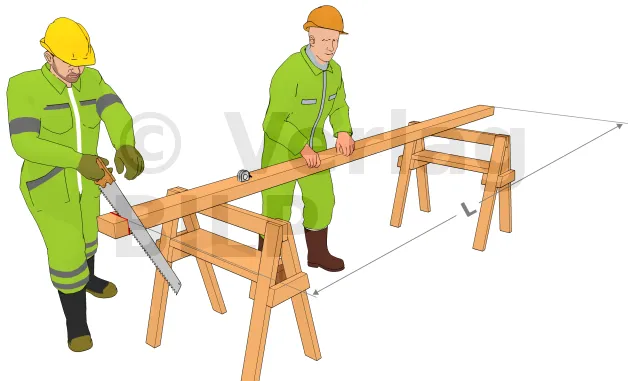

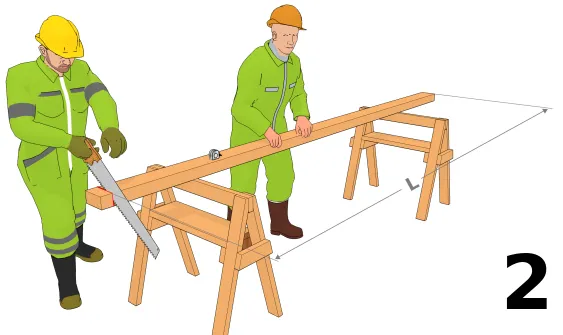

Schneiden des Unterzugs auf Länge

Von der vorherigen quadratischen Seite nehmen Sie die Länge des Unterzugs, in den Winkel bringen und aussägen.

Markierung der Befestigungslöcher an beiden Enden

Dieser Schritt beinhaltet die Verwendung von Schraubenbolzen zur Sicherung der Streben. Von beiden Enden des Unterzugbalkens aus Markierungen in den Abständen x1, x2 und x3 vornehmen. Sie entsprechen jeweils dem Abstand von der Mitte der Ständerbefestigungsbohrung zu den Unterzugbalkensenden, dem Abstand von der Mitte der Strebenarmbefestigungsbohrung und dem Versatz der Mitte der Bohrung in Bezug auf die Seiten des Unterzugsbalkens.

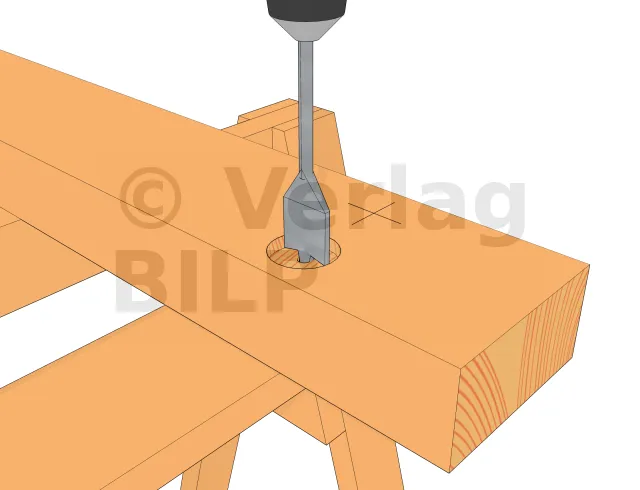

Bohren von Sacklöchern

Wenn Sie möchten, dass die Befestigungen auf der Oberfläche der Unterzugbalken sichtbar sind, überspringen Sie diesen Schritt. Mit einem Flachfräsbohrer, der einen größeren Durchmesser als die Unterlegscheibe hat, von der Mitte der Löcher bis zu einer Tiefe = Dicke der Mutter + Dicke der Unterlegscheibe + Längenrand der Stange bohren.

Gewindestangenlöcher bohren

Mit einem Holzbohrer auf den Durchmesser der Gewindestange bohren, den Unterzugbalken bohren. Der Flachbohrer hinterließ in der Regel einen Abdruck, der die Mitte des Sacklochs materialisiert.


*Details der Anordnung von Unterzugbalken zu Ständer

Um eine Belüftung zu schaffen und eine Stagnation des Wassers zwischen dem Unterzugbalken und dem Ständer zu vermeiden, damit die Verrottung des Holzes nicht beschleunigt wird, ist es wichtig, einen kleinen Abstand von 5 bis 10 mm zwischen dem Unterzugbalken und dem Ständer durch große, hochbelastbare Unterlegkeilen, Unterlegscheiben oder Muttern zu schaffen.

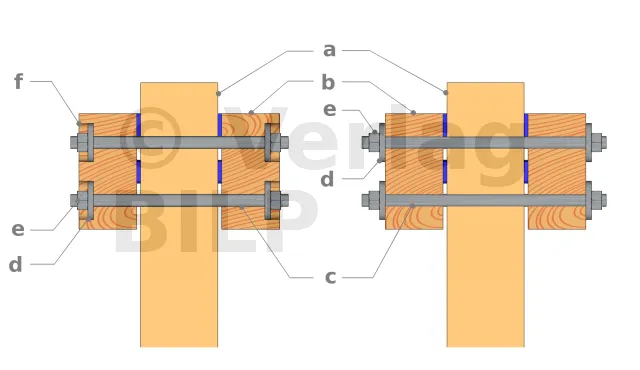

Befestigung eines Unterzugbalkens an einem Ständer mit und ohne Sacklöcher (im Falle einer Zange)
Befestigung eines Unterzugbalkens an einem Ständer mit und ohne Sacklöcher (im Falle eines einfachen Unterzugbalkens)

*Montage der Gewindestangen

Wenn die Gesamtdicke Ihres Unterzugbalkens mit dem Ständer die Montage einer vom Lieferanten erhältlichen Schraube (Schraube + Unterlegscheibe + Mutter) ermöglicht, können Sie direkt mit der Vorbereitung des Stützenkopfes beginnen.

Für das Schneiden einer Gewindestange, die sofort verschraubt werden kann, gibt es derzeit mehrere einstellbare Anschlagmarken.
Wir werden jedoch berücksichtigen, dass wir unsere eigene Schraube konstruieren werden. Dazu benötigen wir: eine Gewindestange, 2 Unterlegscheiben und 2 Muttern.

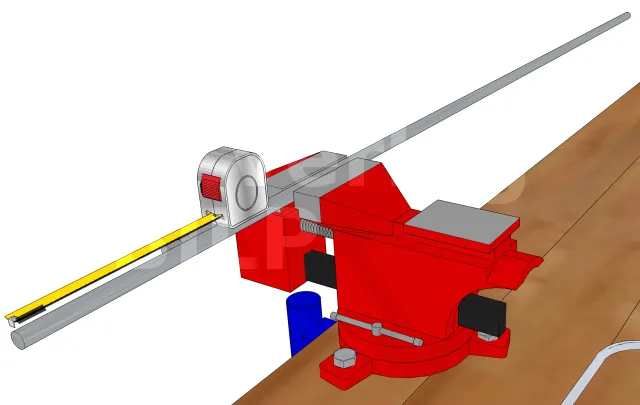

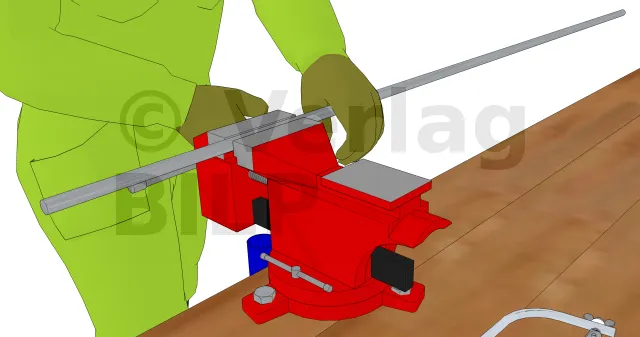

Gewindestange am Schraubstock befestigen

Die Gewindestange muss sich mindestens gleich der Länge der Befestigungsgewindestange + der Elemente über dem Schraubstock erstrecken.

Messen Sie die auszusägende Stange

Die Länge der auszusängenden Stange = Breite des Unterzugbalkens (2 bei einer Zangen am Unterzugbalken) + Breite der Säule + Dicke der 2 Muttern + Dicke der 2 Unterlegscheiben. Bei Sacklöchern muss die Dicke der Löcher entfernt werden.

Schneiden der Gewindestange mit einer Bügelsäge

Vergewissern Sie sich vor dem Schneiden, dass der Anschlag fest sitzt, um die Stange festzuhalten. Versuchen Sie während des Schneidens, die Säge in vertikaler Position zu halten, während Sie die Säge festhalten.

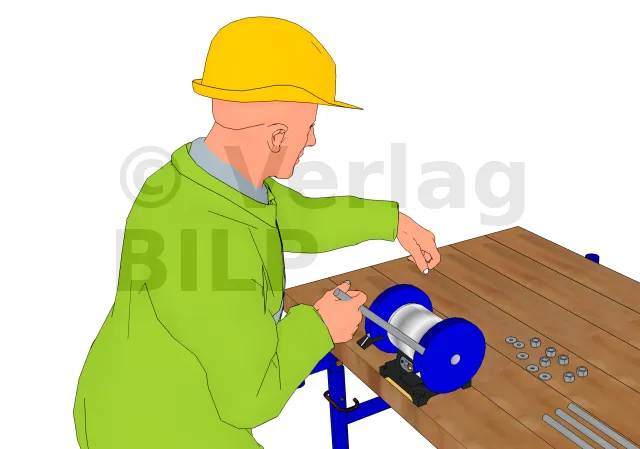

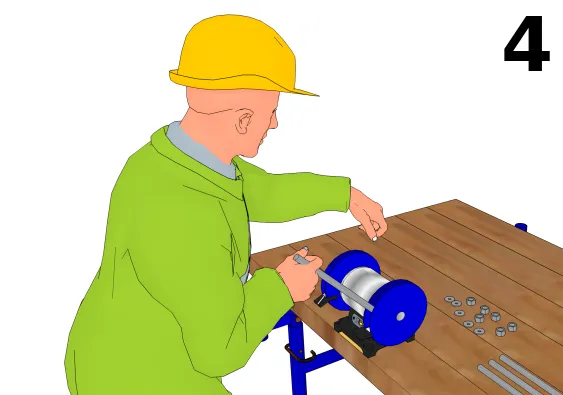

Sicherstellen, dass die Stange in die Mutter eindringt.

Es ist oft schwierig, eine Gewindestange nach dem Aussägen in eine Mutter zu stecken. Dazu ist es zunächst erforderlich, zu überprüfen, ob die Mutter über den Kopf der Stange läuft. Andernfalls feilen oder schleifen Sie den Kopf der Stange, indem Sie ihn in einem Winkel von 45° halten und drehen. Überprüfen Sie dann noch einmal, ob die Mutter durchkommt.

*Montage der Unterzugbalken

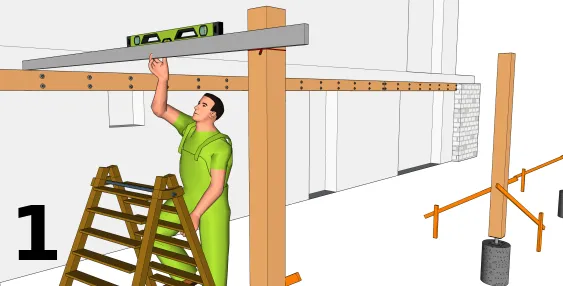

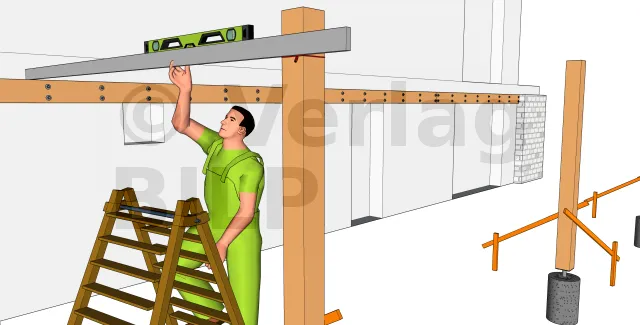

Bestimmung der Lage des Unterzugbalkens

Nachdem die Ständer ordnungsgemäß befestigt wurden, muss nun die Lage des Unterzugbalkens bestimmt werden.
Dazu wird ein Maurerlineal, auf dem eine Wasserwaage auf den Mauerbalken gelegt wird, aufgestellt. Dann wird die untere Ebene des Lineals gezeichnet und diese Ebene entspricht der oberen Ebene des Unterzugbalkens. Auf diese Weise wird die Höhe des Mauerbalken und des Unterzugbalkens gleich sein.

In anderen Fällen müssen Sie von der Oberseite der Säule aus die untere Seite des Unterzugbalkens messen und diese Markierung dann mit einem Quadrat über die gesamte Breite der Ständer nachzeichnen.

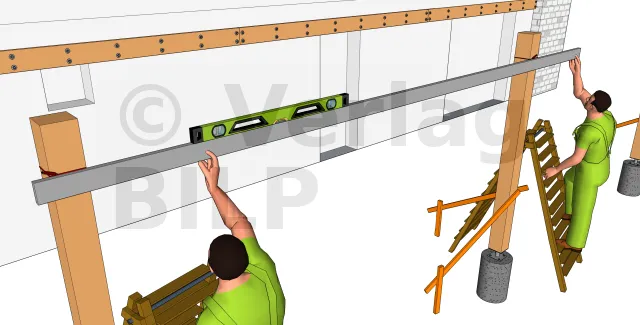

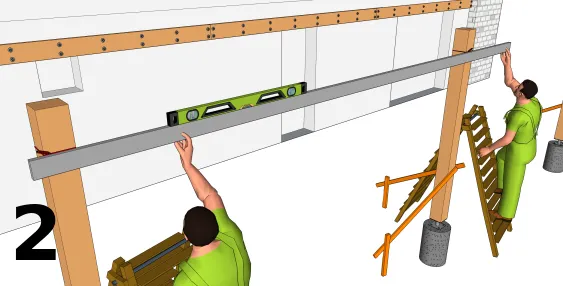

Markieren Sie die Position des Unterzugbalkens auf der anderen Ständer.

Für diese Operation werden mindestens zwei Personen benötigt. Die erste Person hält das Maurerlineal genau auf der vorherigen Bezugslinie und eine zweite Person hält das Lineal ebenfalls und zeichnet die Position des Unterzugbalkens auf dem anderen Ständer nach, sobald das Lineal waagerecht ist. Wenn Sie niemanden haben, der Ihnen hilft, befestigen Sie das Lineal vorübergehend mit einer Schraubzwinge an dem Ständer oder befestigen Sie einen ausreichend langen Punkt an der ersten Markierung und legen Sie das Lineal wieder darauf.

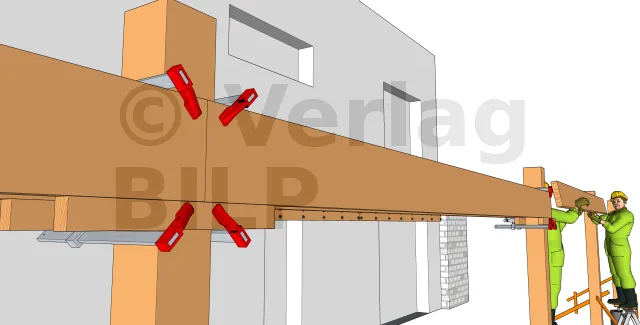

Provisorische Befestigung von Unterzugbalken mit Schraubzwingen

Stellen Sie mit Hilfe von Schraubzwingen sicher, dass die Unterzugbalken provisorisch sicher an der Ständer befestigt werden, ohne den kleinen Abstand von 5 bis 10 mm zwischen Ständer und Unterzug zu vergessen. Setzen Sie dazu große, hochbelastbare Unterlegkeile, Unterlegscheiben oder Muttern ein.

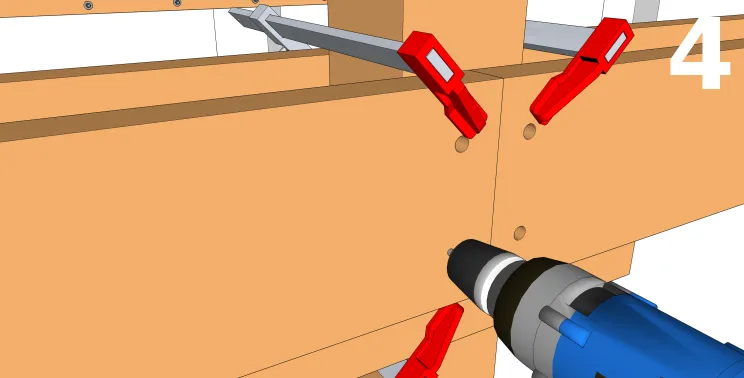

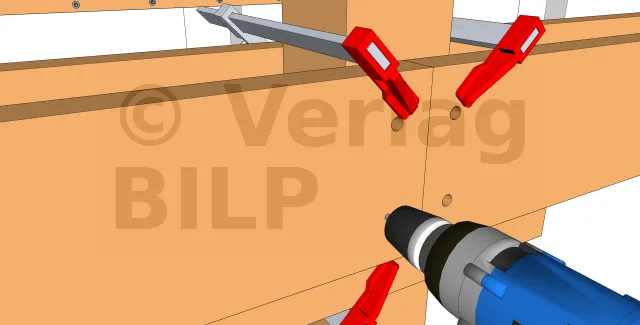

Schneiden der Gewindestange mit einer Bügelsäge

Vergewissern Sie sich vor dem Schneiden, dass der Anschlag fest sitzt, um die Stange festzuhalten. Versuchen Sie während des Schneidens, die Säge in vertikaler Position zu halten, während Sie die Säge festhalten.

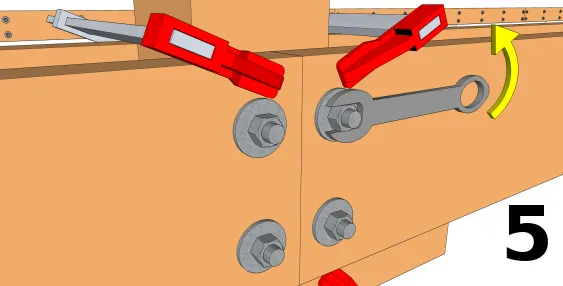

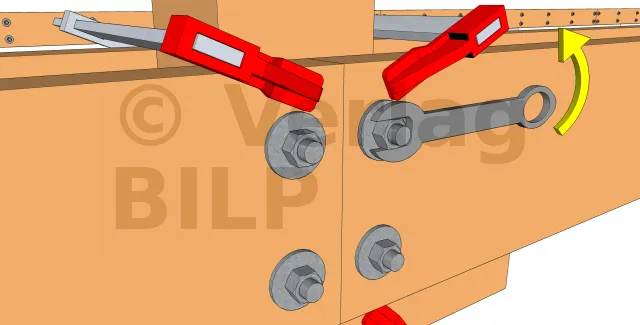

Montage der Befestigungselemente

1: Setzen Sie die Gewindestange ein.
2: Setzen Sie die Unterlegscheiben in die Gewindestange ein.
3: Schrauben Sie die Muttern auf und ziehen Sie sie fest an. Wenn Sie eine Gewindestange verwenden, ziehen Sie mit einem Schraubenschlüssel auf der anderen Seite der Mutter gegen, während ein anderer Schraubenschlüssel verwendet wird.

Da die Befestigungselemente die Lasten tragen werden, ist es notwendig, recht große Durchmesser zu wählen.

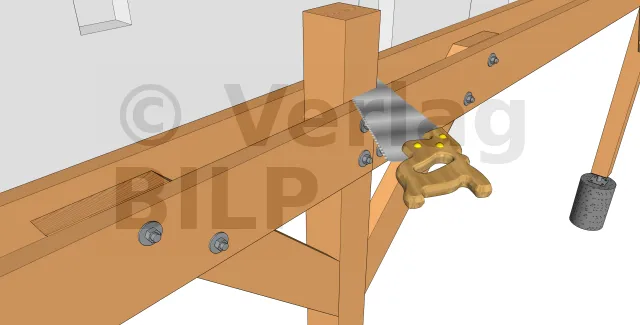

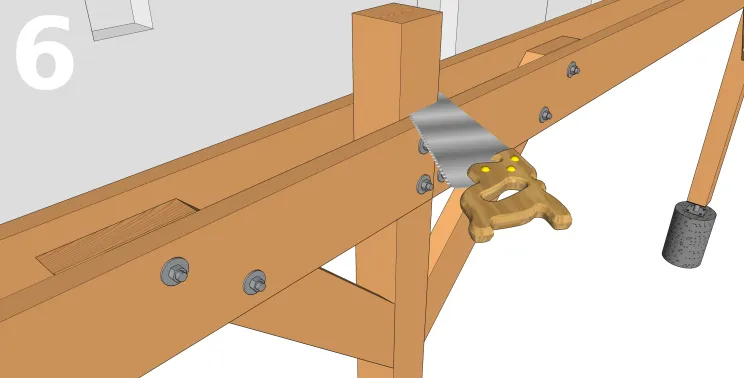

Befestigen der restlichen Unterzugbalken und Schneiden der Ständer

Wie in unserem Fall wurden die Ständer ohne die Einschnitte installiert, sie müssen nun bündig mit den Unterzugbalken abschließen. Schließlich muss das Ende gegen Stagnationsfeuchtigkeit geschützt werden.

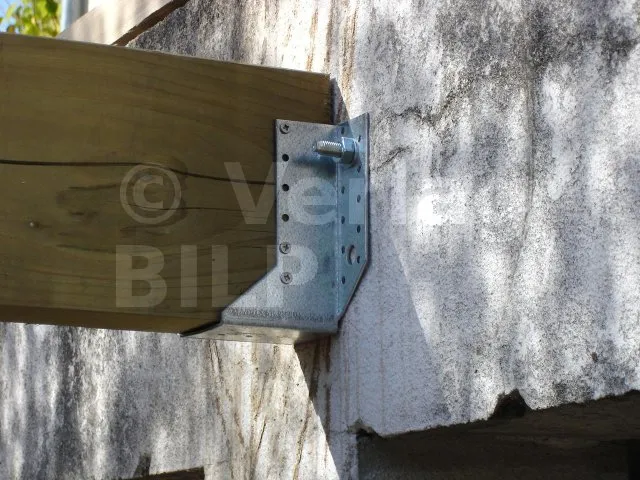

Ein schräg gestellter Ständer wird mit Winkeln befestigt
