Herstellung von Betonfundamenten

Bruno

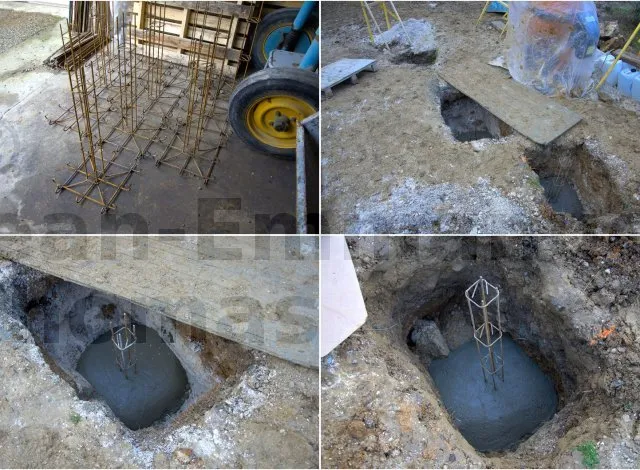

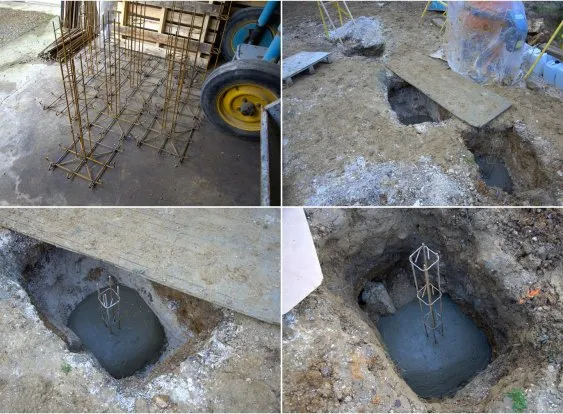

Jeder Ständer ruht auf einem einzelnen Betonfundament. Besonders für eine Hochterrasse müssen diese Fundamente richtig dimensioniert sein, denn die Belastung und der Druck können sehr groß werden. Die Größe des Fundaments hängt von der Bodenbeschaffenheit und der zu tragenden Last ab. Ist der Boden locker, fest, lehmig, sandig, steinig…? Wurde der Boden kürzlich aufgeschüttet? Es ist schwierig, eine Gebrauchsanweisung für alle denkbaren Fälle zu erstellen. Normalerweise sollte man bei der Planung des Fundamentes einen Statiker konsultieren, der ein Bodengutachten anfertigt.

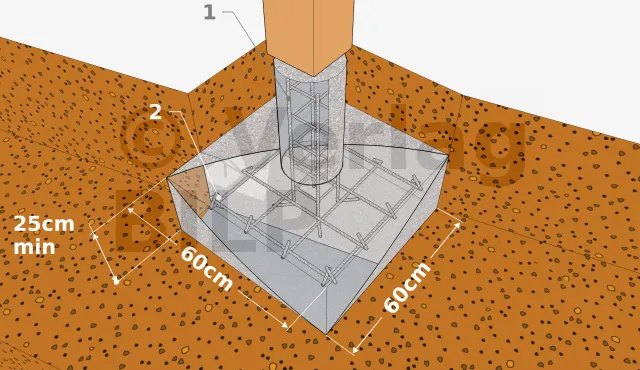

Beispiel eines Einzelfundamentes
  • 1 : Armierung 10x10 aus 4 Moniereisen Durchmesser 8 mm Länge 50 cm
  • 2 : Baustahlmatte mit 15x15 Gitter

Achtung, es handelt sich nur um ein Beispiel, dass an die Gegebenheiten vor Ort angepasst werden muss.

© Jean-Emmanuel Thomas

Hier haben Sie trotzdem einige Hinweise :

  • Das Fundament muss sich außerhalb des Frostbereiches befinden, das heißt je nach Region mindestens 80 cm tief im Boden sein.
  • Es muss auf „festem Boden“ ruhen, das heißt auf verdichteter Erde, die dem Druck ausreichend Widerstand leistet.
  • Das Fundament muss an jeder Seite mindestens 15 cm über den Ständer hinausragen. Beispiel: für einen Holzpfosten von 20x20 cm muss das Einzelfundament 50x50 cm sein. Um keine unschönen Stellen im Boden zu haben, kann man das Fundament etwas eingraben und nur einen kleinen Teil in der Größe des Ständers herausschauen lassen.
  • Ein nach den Regeln der Kunst hergestelltes Hausfundament gibt Auskunft über die Bodenbeschaffenheit und darüber, wie weiter zu verfahren ist.



Die Herstellung der Fundamentpfähle
verlangt umfangreiche technische Mittel

In schwierigen Fällen, wenn der Boden lehmig oder frisch aufgeschüttet ist, ist die Herstellung von Fundamentpfählen die einzig sichere Lösung. Der Durchmesser der Bohrung muss mindestens 40 cm betragen und die Tiefe hängt von der Tiefe des « festen Bodens» ab. Hierzu benötigt man einen Erdbohrer an einem Minibagger. Ein Armierungskorb 15x15 cm verhindert das Abscheren.
