Befestigung der Mauerbalken

Bruno, Langa, Lanto

Hier ist ein kostenloser Auszug aus der Bauanleitung :

Ein Mauerbalken muss an der Hauswand befestigt werden. Zwischen die Mauer und den Balken wird eine Teerpappe gelegt, damit keine Feuchtigkeit in das Holz dringen kann. Dabei kann man auch gleich auf den Balken Teerpappe legen. Danach legt man die Balken, wenn genügend Höhe vorhanden ist, auf den Mauerbalken oder sonst befestigt man sie mit Balkenschuhen am Mauerbalken.

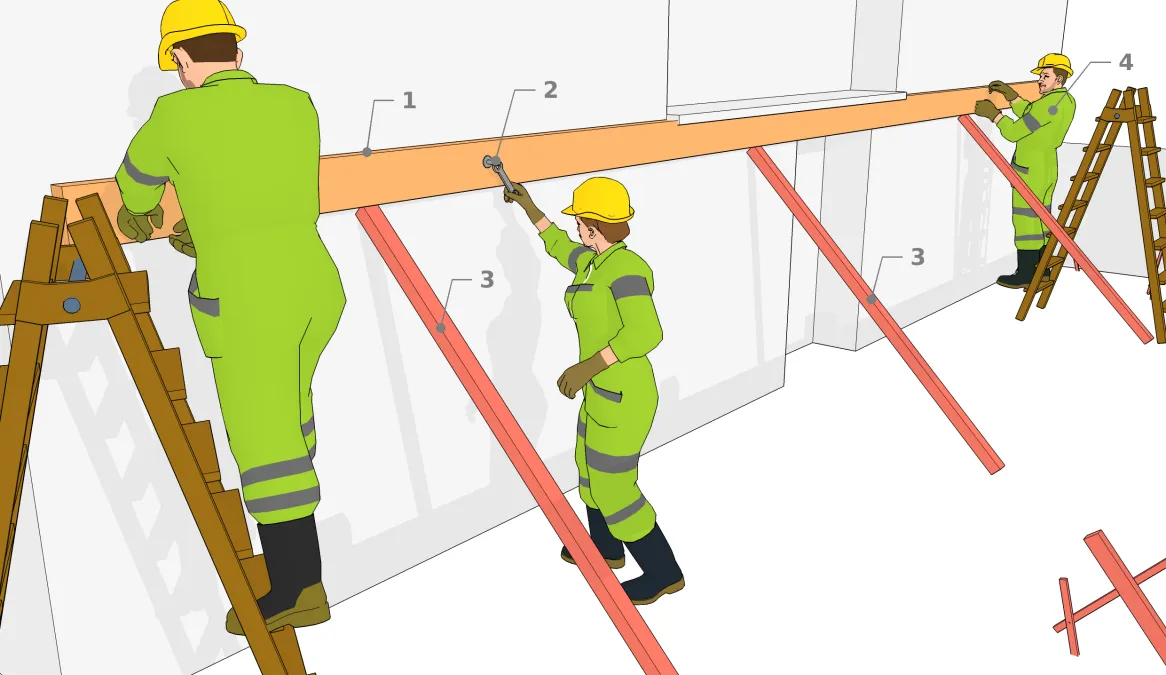

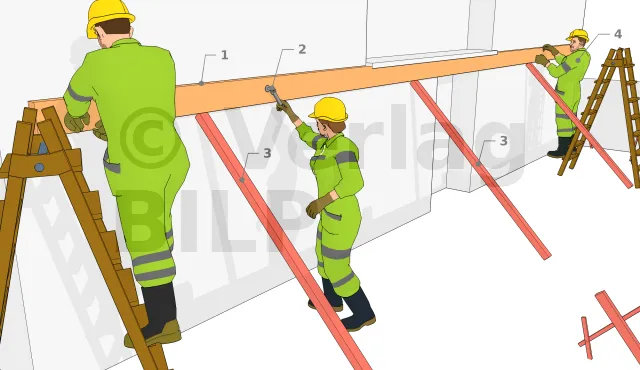

Verlegung des Mauerbalkens
  • 1 : Mauerbalken
  • 2 : Befestigung je nach Beschaffenheit des Untergrunds
  • 3 : Abstützung, um den Mauerbalken provisorisch auf Höhe zu halten
  • 4 : Zwei Helfer halten den Mauerbalken, während ein Dritter ihn befestigt

Die Befestigung des Mauerbalkens hängt vom Untergrund ab. Auf einem vollgemauerten Untergrund – wie Sturz oder Ringanker – benutzt man Schlagbolzen.

Auf Hohlsteinuntergrund (Betonsteine, Klinker usw.) benutzt man chemische Reaktionsdübel.

Beispiel für die Befestigung eines Stahlträgers an der Mauer mit Gewindebolzen

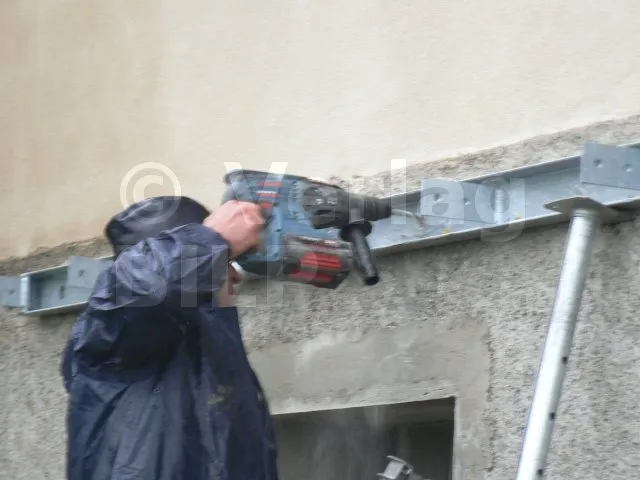

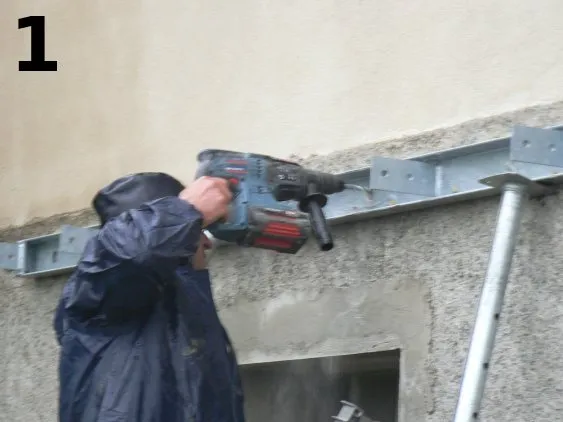

Erst wird gebohrt,

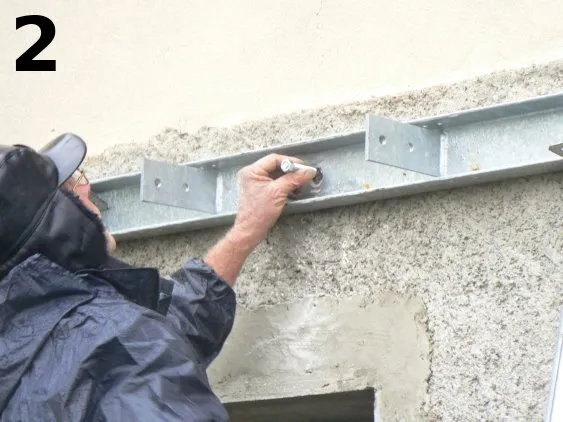

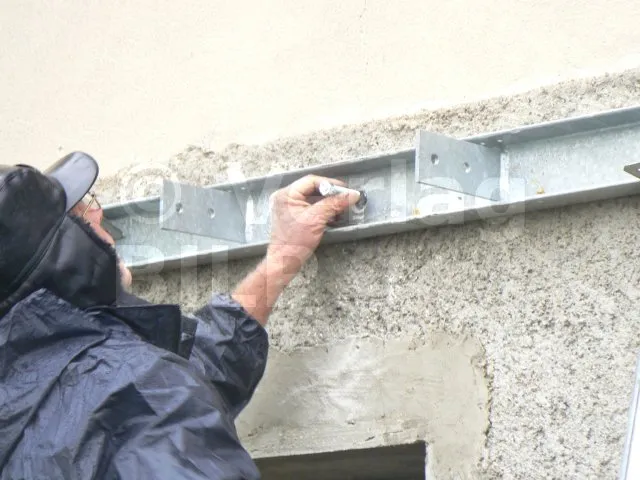

dann der Schlagbolzen eingesteckt.

Drücken Sie den Bolzen ein.

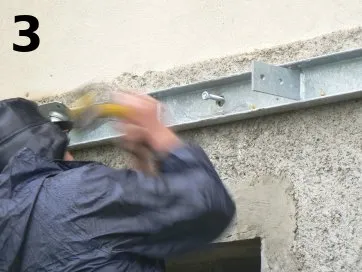

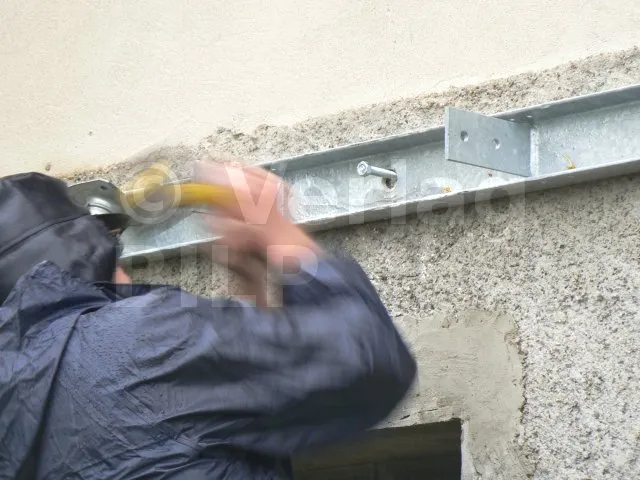

Dann wird der Bolzen, der sich im Untergrund spreizt, mit kräftigen Schlägen eingeschlagen und schließlich die Mutter angeschraubt.

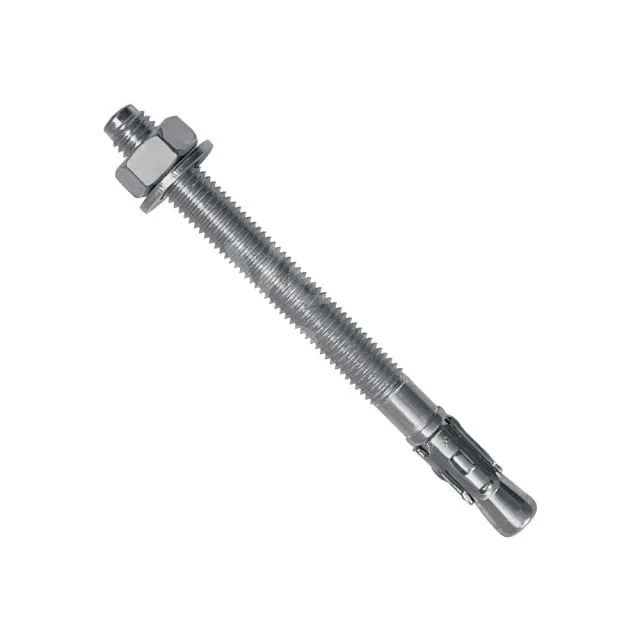

WA Bolzenanker

Ideal für die Befestigung eines Metallmauerbalkens


Weitere Informationen

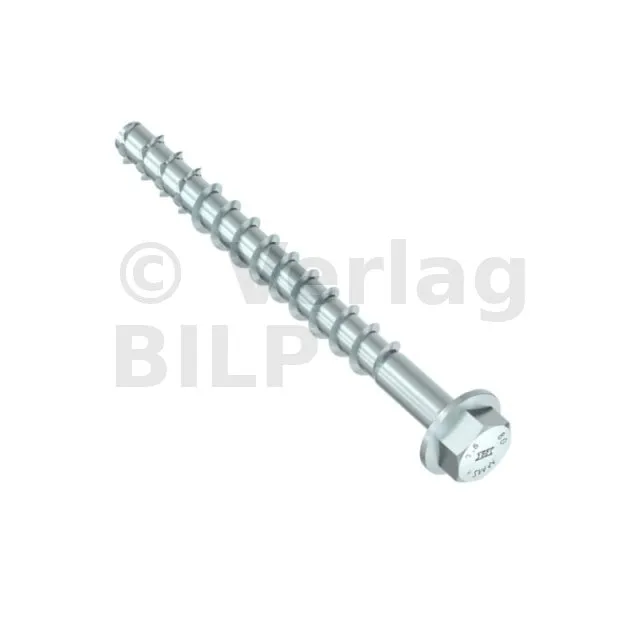

HECO MULTI-MONTI mit Sechskantkopf

Multi-Monti-Schrauben sind ideal für die direkte Befestigung in Massivmauerwerk.


Weitere Informationen

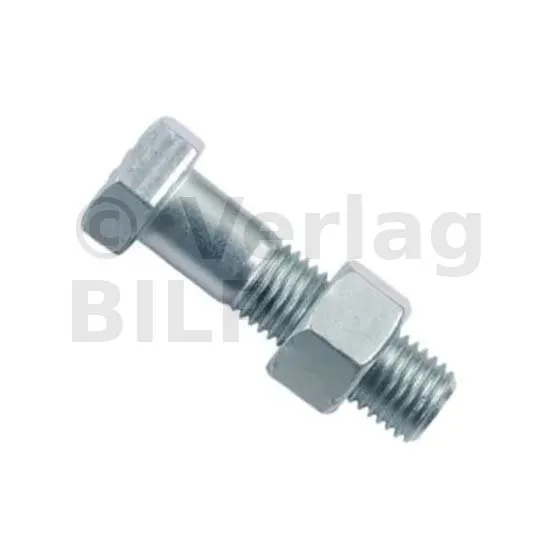

Schraubenbolzen (Stangen, Muttern, Unterlegscheiben,....)

Bei Hohlmauerwerkstützen werden die Gewindestangen + chemische Dichtmasse zur Befestigung der Mauerbalken verwendet.


Weitere Informationen

[...]
