Befestigung der Balken auf dem Unterzugbalken

Bruno

Die Balkenlage ruht auf den Unterzugbalken, aber sie muss dort auch befestigt werden. Dafür gibt es mehrere Möglichkeiten :

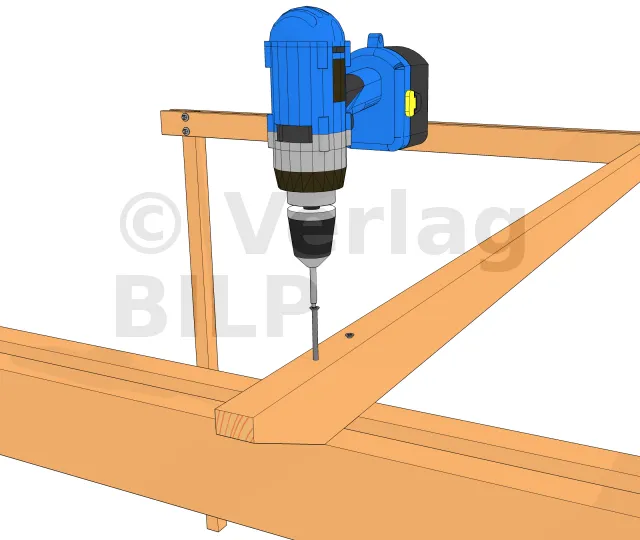

Schrauben von oben
Wenn die Balkenhöhe es erlaubt, kann man den Balken einfach von oben anschrauben. Dafür gibt es überall im Handel Holzschrauben bis zu einer Länge von 150 mm. Damit können aber höchstens 120 mm hohe Balken angeschraubt werden. Oder man bohrt eine Stufenbohrung von oben in den Balken, damit der Kopf der Schraube versenkt wird. So können Balken bis zu einer Höhe von 170 mm befestigt werden.

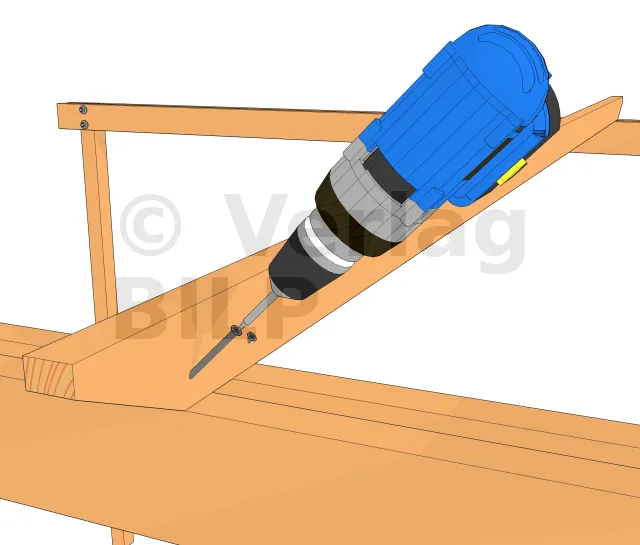

Stichschrauben
Man kann den Balken auch von beiden Seiten im Winkel von 45° anschrauben.

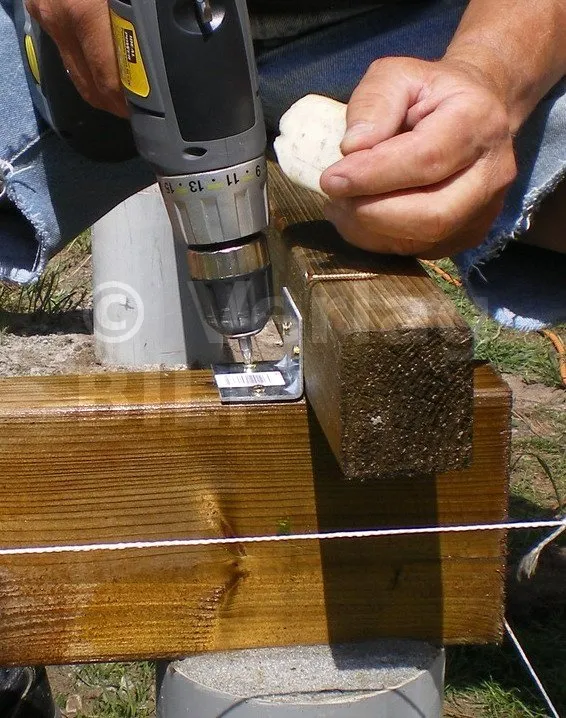

Balken- /Unterzugbalkenbefestigung mit Winkel
Man verwendet einfach verzinkte Winkel in L-Form.
(Copyright Cocostef)

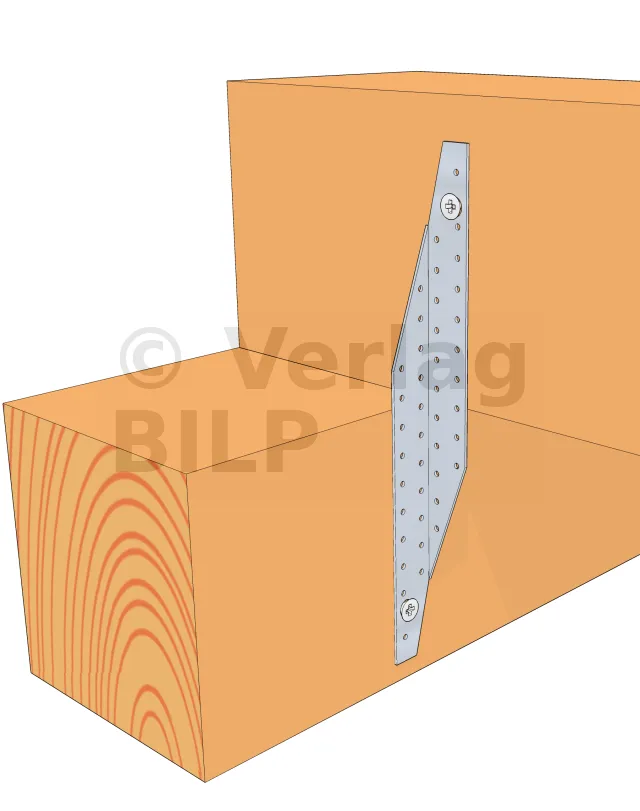

Balkenverdrehanker
Es gibt auch spezielle Sparrenpfettenanker für die Befestigung. Siehe nebenstehende Abbildung. Für weitere Infos siehe diesen Artikel
