Aussteifung

Bruno, Langa

Hier ist ein kostenloser Auszug aus der Bauanleitung :


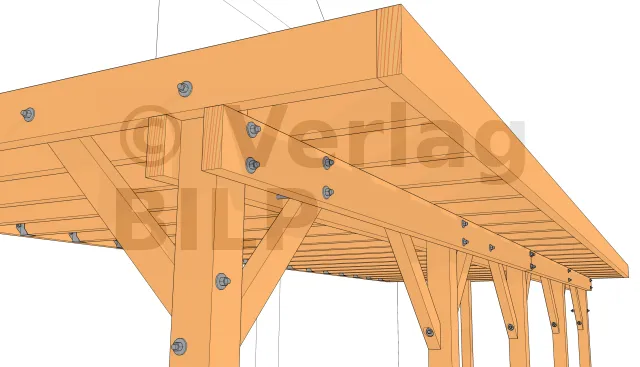

Kopfband an der Ecke

Man baut so bald wie möglich die Streben (Kopfbänder) ein, die den Ständer schräg mit den Unterzugbalken verbinden. Durch ihre Anordnung steifen sie die ganze Konstruktion aus. Jetzt haben wir in Längsrichtung eine sehr stabile Konstruktion, die aber in Querrichtung noch sehr anfällig und vor allem sehr schwer ist. Sie ist nur durch ein paar Stützleisten am Boden befestigt. Man darf sich auf keinen Fall mit einer Leiter daran lehnen. Seien Sie vorsichtig!



Es gibt mehrere Techniken für die Verbindung der Streben am Ständer. Wir stellen Ihnen eine vor, die einfach herzustellen ist und gleichzeitig eine hohe Festigkeit bietet. Es reicht, die Enden der


Streben auf 45° zu schneiden. Der Ständer bleibt wie er ist, bis auf das durchgehende Loch für die Gewindestange. Die Stufenbohrung herzustellen ist am schwierigsten. Es ist nicht so einfach mit einem Forstnerbohrer auf 45° zu bohren, aber es ist zu schaffen. Dann wird die Verbindung mittels Gewindestangen, Unterlegscheiben und Muttern verschraubt.

Aussteifung
  • 1 : Ständer
  • 2 : Strebe
  • 3 : Der obere Teil der Strebe ist mit einer Gewindestange am Unterzugbalken befestigt.
  • 4 : Der untere Teil der Stütze wird durch eine Gewindestange befestigt, die durch den Ständer hindurchgeht und die Strebe möglicherweise mit der gegenüberliegenden Seite verbindet.
Schraubenbolzenauslegung

Der Schraubenbolzen ist in einem Sackloch untergebracht, das mit einem Flachbohrer bearbeitet wird. Diese Anordnung ermöglicht es, die Mutter teilweise zu verdecken und ermöglicht ein effektives Anziehen.

Zapfenverbindung der Aussteifung

Eine Aussteifung kann auch durch die schräge Zapfenlochtechnik mit einem Ständer verbunden werden, die in diesem Artikel erläutert.

Diese Zapfenverbindungstechnik ist eine traditionelle, orthodoxe Technik,[...]

...es gibt eine Folge!

Um den Rest des Artikels zu lesen, werden Sie Mitglied

  • Dann werden Sie es herausfinden:
  • Zapfenverbindung der Aussteifung
  • Und viele hochauflösende Illustrationen:
  • Aussteifung
  • Schraubenbolzenauslegung
  • Kopfband an der Ecke
  • Ergebnis einer schrägen Fräs- und Zapfenanordnung
  • Das Wasser fließt vom Aussteifungsarm zum Loch auf dem Fräser
