Befestigung der äußeren Balken

Bruno, Langa

Hier ist ein kostenloser Auszug aus der Bauanleitung :


Der Außenbalken wird seitlich angeschraubt

Jetzt sind wir an einer lange erwarteten Etappe angekommen. Wir werden endlich die äußeren Balken, die die Mauerbalken mit den Unterzugbalken verbinden, anbauen. Dadurch erhalten wir einen stabilen Rahmen, so dass wir die Stützleisten von den Ständern entfernen können.

Anders als die anderen Balken werden die äußeren Balken seitlich an den Mauerbalken befestigt. Diese Befestigung muss sehr stabil sein, denn die Außenbalken spielen eine wichtige Rolle bei der Haltbarkeit. Wir benutzen hierfür Sechskantholzschrauben, die teilweise eingelassen werden können, wenn man Stufenbohrungen in den Balken bohrt.

Das andere Balkenende wird mit einer Gewindestange am Ständer befestigt und ruht gleichzeitig auf den Unterzugbalken.

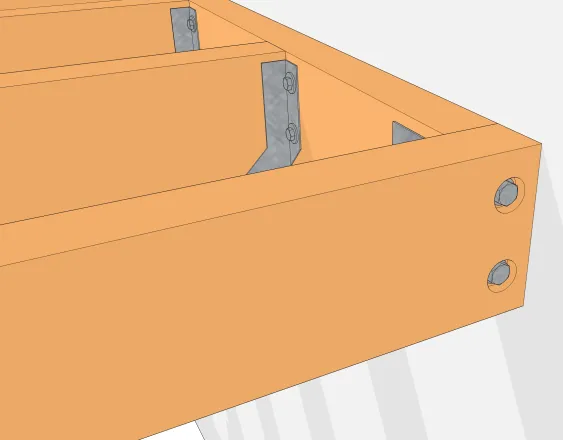

Der Außenbalken wird an den Mauerbalken befestigt.

Der Außenbalken wird seitlich am Mauerbalken befestigt. Zusätzlich kann man die Befestigung mit einem Winkel verstärken. Eine weitere Lösung ist die Befestigung des Außenbalkens wie bei den anderen Balken, jedoch mit einer innenliegenden Balkenschuh.

Außenbalken
  • 1 : Außenbalken
  • 2 : Befestigung am Ständer mit Gewindestange
  • 3 : Befestigung am Mauerbalken mit Schrauben oder Sechskantholzschrauben
  • 4 : Abstützung , um den Mauerbalken provisorisch auf zu Höhe zu halten.


Befestigung der Balken (Balkenschuh, Balkenträger...)

Befestigung von Zwischenbalken gegen den Mauerbalken


Weitere Informationen

Die Winkelverbinder

Befestigung der Balkenenden gegen den Mauerbalken


Weitere Informationen

Kammschrauben für Holzverbinder TORX-Kopf

Zur Befestigung der Verbinder an den Unterzugbalken


Weitere Informationen

[...]

...es gibt eine Folge!
