Hier ist ein kostenloser Auszug aus der Bauanleitung :

Dieses Kapitel gibt spezielle Informationen für die Ausführung auf Betonsockeln. Der Leser kann auch in den allgemeinen Ausführungshinweisen, die auf alle Terrassenarten anwendbar sind. (siehe diesen Artikel).

Wie Betonsockel hergestellt werden

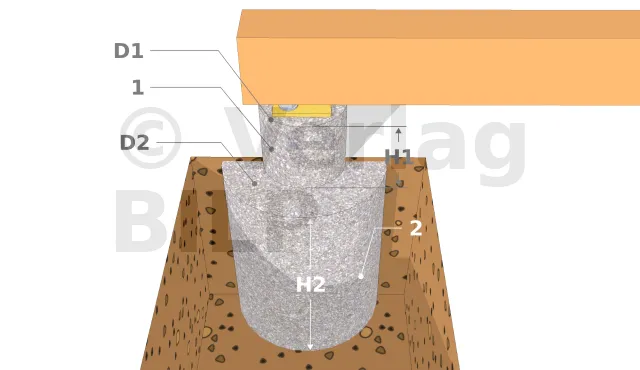

Betonsockel
  • 1 : Überirdischer Teil
  • 2 : Unterirdischer Teil
  • D1 et H1 : Durchmesser des überirdischen Teils
  • D2 et H2 : Durchmesser des unterirdischen Teils

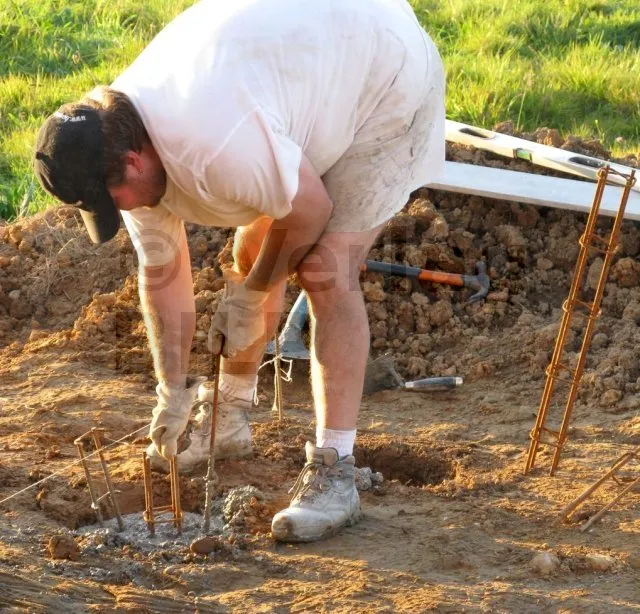

Die Betonsockel werden vor Ort gegossen. Der unterirdische Teil muss mindestens einen Durchmesser d2 von 15 cm haben. Die Höhe h2 entspricht der Dicke der Schotterschicht. Das untere Ende des Sockels muss auf einer festen Erdschicht ruhen. Der oberirdische Teil kann einen kleineren Durchmesser d1 haben als d2. Um ein Sockelloch herzustellen, verwendet man einen Erdbohrer. Dann wird das Loch mit Beton (Mischung: 350 kg Zement pro m³) gefüllt. Wenn man den Beton in zwei Etappen einfüllt, fügt man einen Baustahl 4x10 hinzu, der den Sockel stabiler macht und den unterirdischen mit dem überirdischen Teil verbindet.

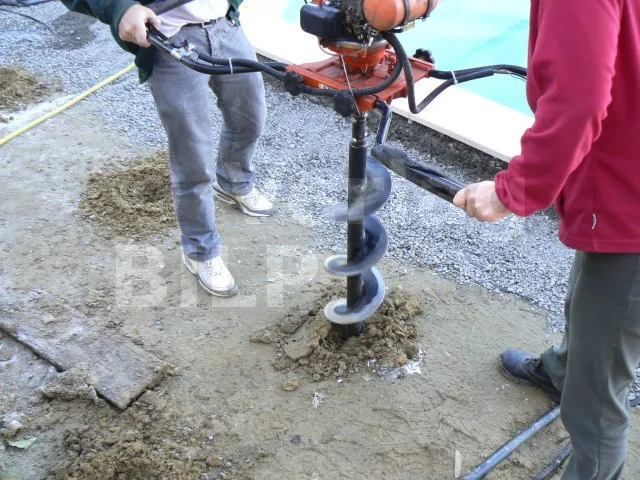

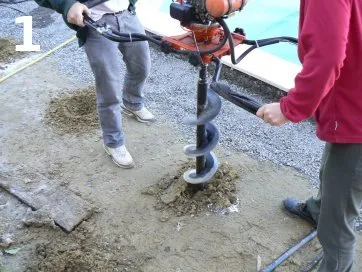

Herstellung der Löcher mit dem Erdbohrer

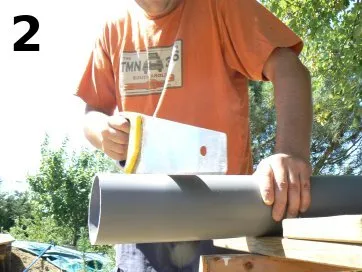

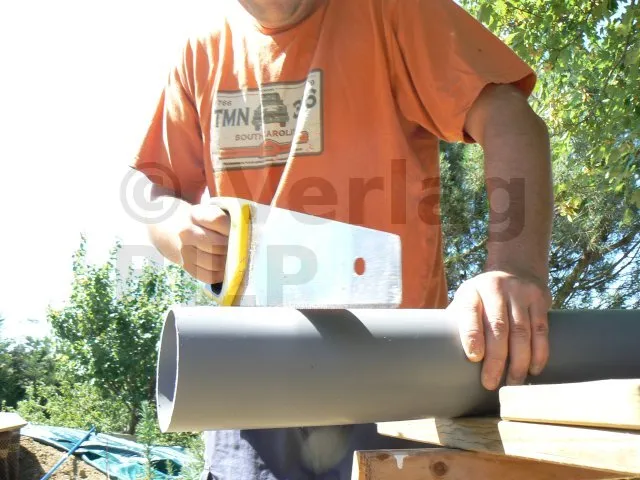

Abschneiden der Schalung aus einem Standard-PVC-Rohr

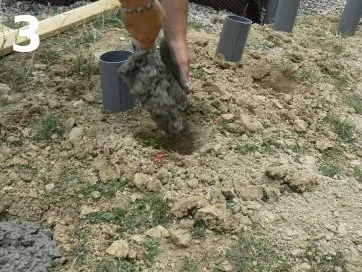

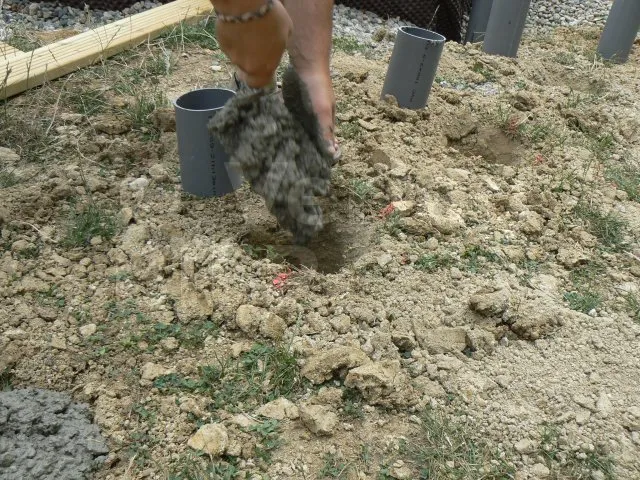

Füllen des Lochs

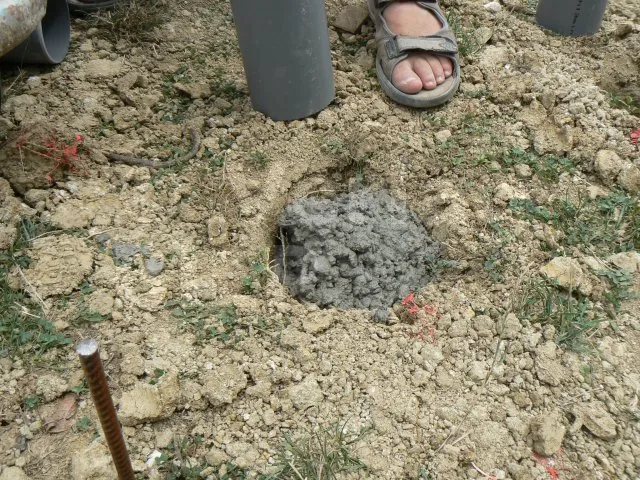

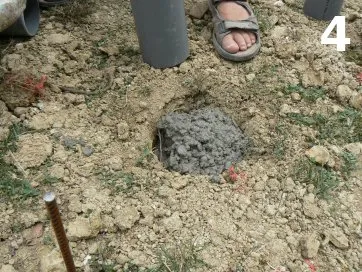

Das Loch ist voll

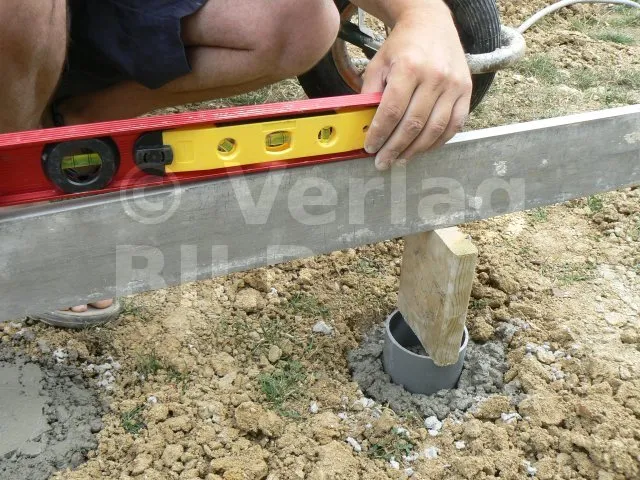

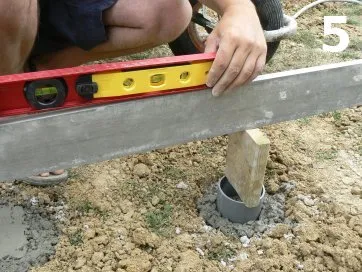

Anpassen der Sockelhöhe

Das Holzstück ist so lang wie Balkenhöhe + Terrassendielendicke.

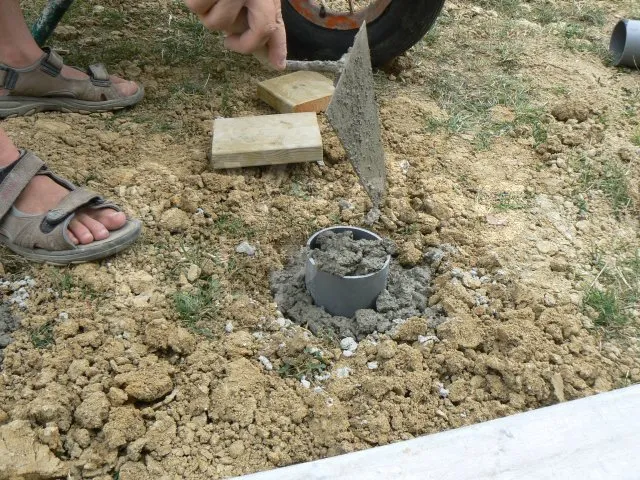

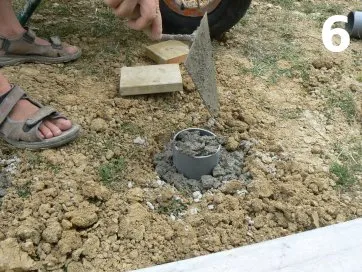

Füllen des PVC-Rohrs



Die Schalung des überirdischen Teils kann aus einem PVC-Rohr 125mm, wie man es für Abwässer verwendet, hergestellt werden. Die Höhe h1 muss bei jedem Sockel angepasst werden, man hat aber einen Spielraum von einigen Zentimetern. Man kann nämlich die Balken beim An[...]

...es gibt eine Folge!

Um den Rest des Artikels zu lesen, werden Sie Mitglied

  • Dann werden Sie es herausfinden:
  • Wie Betonsockel hergestellt werden

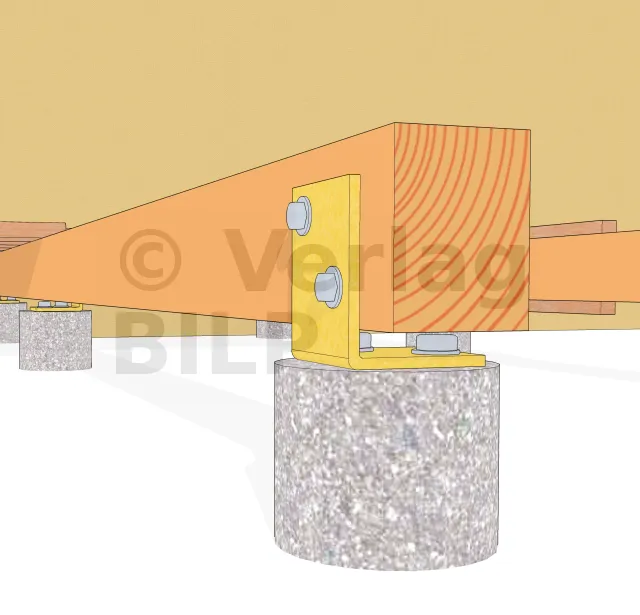

  • Befestigung der Balken an den Sockeln
