Die ebenerdige Verlegung STANDARD

Bruno

Hier ist ein kostenloser Auszug aus der Bauanleitung :

Wenn man möchte, dass die fertige Terrasse mit dem Boden bündig ist, muss ein Teil der Konstruktion unter der Erdoberfläche liegen. Man muss mehrere Dezimeter Erde ausheben, um darin eine Betondecke zu gießen. Der Rand der Betonplatte wird von einer hohen Kante umgeben, die die Erde zurückhält, damit sie nicht in den ausgegrabenen Bereich zurückgelangt. Ein Problem dieser Konstruktion ist der ordentliche Abfluss des Wassers.

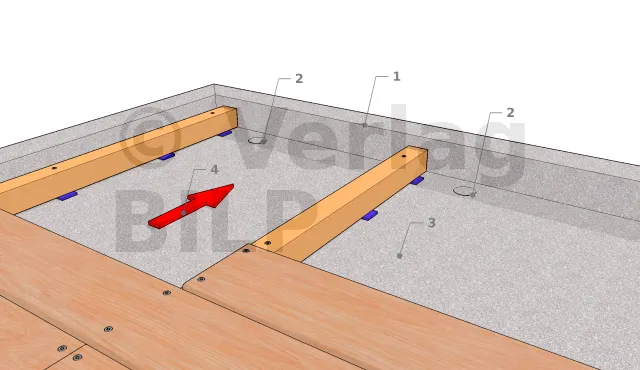

Bestandteile 1
  • 1 : Rand
  • 2 : Ableitung alle 1m50
  • 3 : Betonplatte, Mindestdicke 12 cm
  • 4 : Gefälle 2%

3D-Animation über die ebenerdige Verlegung : siehe diesen Artikel

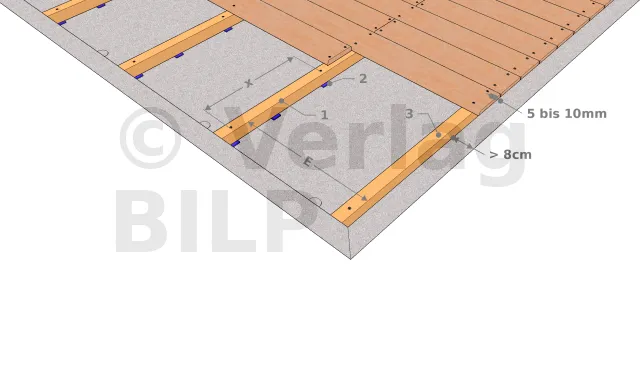

Bestandteile 2
  • 1 : Lagerholz für die Abschnittberechnung , siehe diesen Artikel : Die Lagerhölzer
  • 2 : Synthetische Keile unter den Lagerhölzer zur Schaffung einer sanitären Lücke und zum Ausgleich der Horizontalität.
  • 3 : Lagerholzbefestigung : Schlagdübel oder dichromatisierte Schraube D6 L140 + Dübel in der Betonplatte
  • X : eine Befestigung pro Meter (X)
  • E : Achsabstand, siehe die Berechnung in diesem Artikel: Maximaler Achsabstand der Unterkonstruktion(Lagerhölzer oder Balken)
  • 5 bis 10mm : Minimaler Dielenabstand an der Kante

Ausführungshinweise

Dieses Kapitel gibt spezielle Informationen für die Ausführung auf Betonplatten. Der Leser kann auch in den allgemeinen Ausführungshinweisen, die auf alle Terrassenarten anwendbar sind, lesen. (Band 4 : Ausführung und Ausstattung).

Auskofferung


Damit die Terrasse ebenerdig wird, muss man sie ein wenig eingraben. Für die Aushubtiefe muss man rechnen :

  • Sand und/oder Schotterschicht unter der Betonplatte : 5cm
  • Dicke der Betonplatte an der höchsten Stelle: zum Beispiel 15 cm
  • Abstandskeile unter den Lagerhölzern: 0,5 cm
  • Höhe der Lagerhölzer: z.B. 5 cm
  • Dicke des Dielenbelags: z.B. 2,5 cm
  • Gesamtauskofferungshöhe: 28 cm

Beispiel von ebenerdiger Verlegung STANDARD

[...]

...es gibt eine Folge!

Um den Rest des Artikels zu lesen, werden Sie Mitglied

  • Dann werden Sie es herausfinden:
  • Ausführungshinweise
  • Beispiel von ebenerdiger Verlegung STANDARD
  • Und viele hochauflösende Illustrationen:
  • Bestandteile 1
  • Bestandteile 2
  • Eine bestehende Terrasse in schlechtem Zustand
  • Bodenvorbereitung
  • Die Verlegung der Plattform
  • Balkenschutz
  • Die Umsetzung der Mook Jonk-Struktur
  • Befestigung von Kunststoffsockel an Terrassendielen
  • Prüfung der Festigkeit der neuen Holzterrasse
  • Die neue Terrasse ist fertig gestellt.


  • aber auch das Herunterladen der KOMPLETTEN Bauanleitung im PDF-Format, exklusive Schulungsvideos, Berechnungswerkzeuge, SKETCHUP-Komponenten, usw.
