Einsatz von Abstandhaltern in einer Plattform

Bruno

Ein Abstandhalter ist ein Holzstück, das zwei weitere Teile (Balken) verbindet, um sie in einem festen Abstand zu halten.

Hier ist ein kostenloser Auszug aus der Bauanleitung :

Rollen von Abstandhaltern zwischen den Balken

Abstandhalter spielen eine sehr wichtige Rolle bei einer Holzplattform. Sie verhindern das Verschütten von zu schlanken Balken, dienen aber auch dazu, das Knicken der Balken zu reduzieren. Sicherlich, im Falle einer Holzterrasse bilden die Terrassendielen ein Knickschutzsystem. Aber ein Balken, der zum Knicken neigt, erzeugt Spannungen auf die Dielen und deren Befestigungen, die bis zum Abreißen reichen können. Zur Entlastung der Dielen werden dann Abstandhalter verwendet.

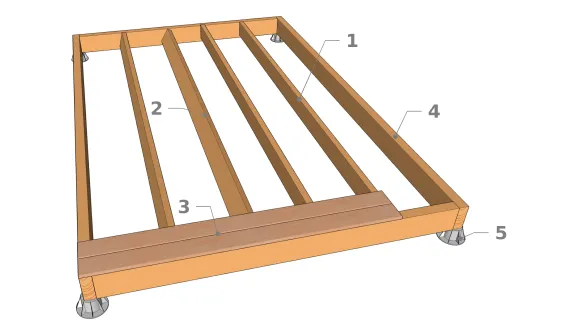

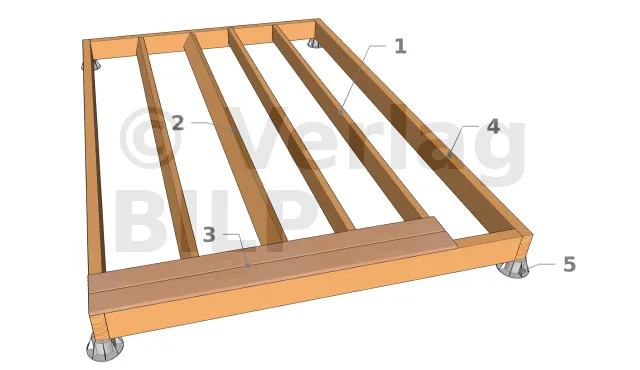

Balkenentladung
  • 1 : Normaler Balken ; 2 : Entladeter Balken ; 3 : Dielenbelag ; 4 : Unterzugbalken ; 5 : Kunststoffsockel

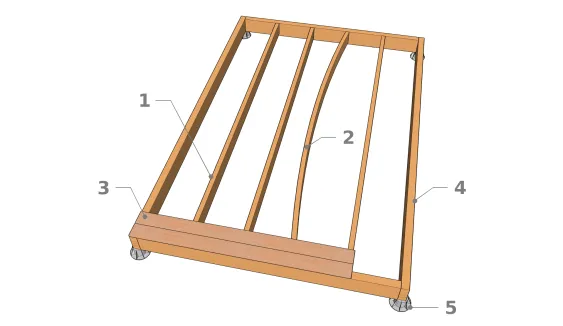

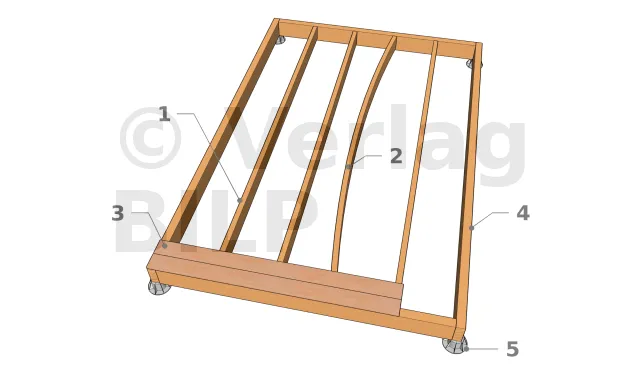

Balkenknickung

1 : Normaler Balken
2 : Geknickter Balken
3 : Dielenbelag
4 : Unterzugbalken
5 : Kunststoffsockel

Wie kann man feststellen, ob Abstandhalter zwischen den Balken einer Plattform verwendet werden sollen oder nicht?

Der Einbau von Abstandhaltern ist abhängig von der Dicke der verwendeten Balken und deren Spannweite. Gemäß den Regeln können Sie bis zu 60 mal die Dicke des Balkens erreichen, ohne Abstandhalter verwenden zu müssen. Mit anderen Worten, ein 7,5 cm dicker Balken kann auf Abstandhalter bis zu 450 cm in freier Länge verzichten. Überschreitet die freie Länge der Balken jedoch 450 cm, sind Abstandshalter zwischen den Balken erforderlich.

1- Fall
  • 1 : Balken ohne Abstandhalter

Für die Plattform einer Terrasse mit 17,5 x 5 cm Balken und einer freien Spannweite von 285 cm.
Wir haben :
60 x 5 cm = 300 cm > 285 cm
Es ist daher nicht erforderlich, Abstandhalter zwischen den Balken anzubringen.

2- Fall
  • 1 : Balken
  • 2 : Abstandhalter

Für die Plattform einer Terrasse mit 17,5 x 5 cm Balken und einer freien Spannweite von 385 cm.
Wir haben :
60 x 5 cm = 300 cm < 385 cm
Daher müssen Abstandhalter zwischen den Balken angebracht werden.

Befestigung der Abstandhalter

[...]

...es gibt eine Folge!
