Die Lagerhölzer

Bruno

Hier ist ein kostenloser Auszug aus der Bauanleitung :

Die Lagerhölzer dienen als Unterkonstruktion zur Befestigung der Bodendielen. Sie müssen ausreichend dimensioniert sein, um eine sichere Verankerung zu gewährleisten. Sie müssen dicht genug zusammen liegen, damit sich der Bodenbelag nicht unter der Last durchbiegt. Die generell angenommene Durchbiegung, die für die Berechnungen zu Grunde gelegt wird, beträgt 3 cm.

Die Lagerhölzer werden in Richtung der Breite gelegt, das heißt die kürzere Seite senkrecht zum Fussboden. Bei einer Verlegung auf Sockeln ist es das Gegenteil, das heißt die längste Seite in der Senkrechten, um die mechanische Festigkeit zu erhöhen. Im letzteren Fall sprechen wir von Balken.

Breite der Lagerhölzer (horizontale Seite)

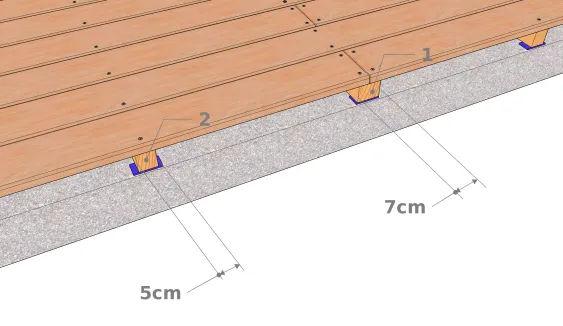

Breite der Lagerhölzer
  • 1 : Lagerholz mit einfacher Auflage
  • 2 : Lagerholz mit Auflage Stoß auf Stoß

Wenn durchgehende Dielen ohne Stoßverbindung verwendet werden, sollte die Breite der Lagerhölzer mindestens 50 mm betragen. Dies gilt besonders bei Verwendung von Weich- oder Nadelhölzern. Im Handel sind Lagerhölzer von 40 mm erhältlich. Diese reichen aus, wenn sie aus Hartholz bestehen, aber die Gefahr des Aufspaltens erhöht sich und die Festigkeit kann sich als nicht ausreichend erweisen.

Falls die Dielen auf Stoß zusammengesetzt werden, sollte sich die Verschraubung nicht zu nah an der Kante des Lagerholzes befinden. Hier ist die Breite der Lagerhölzer also besonders wichtig, sie sollte mindestens 70 mm betragen. Um das Ganze zu vereinfachen, können auch ausschließlich 70 mm breite Hölzer verwendet werden. Eine andere Möglichkeit ist, unter den Stoßfugen die 50 mm breiten Lagerhölzer doppelt zu legen. Hierbei ist darauf zu achten, dass man


5 mm Luft zwischen den Lagerhölzern lässt, damit das Wasser ablaufen [...]
