Die Balken

Bruno

Hier ist ein kostenloser Auszug aus der Bauanleitung :

Die Balken sind noch bedeutendere Teile der Unterkonstruktion als die Lagerhölzer. Sie dienen sowohl als Träger wie auch zur Befestigung des Bodenbelags.

Berechnung der Balkenspannweite s

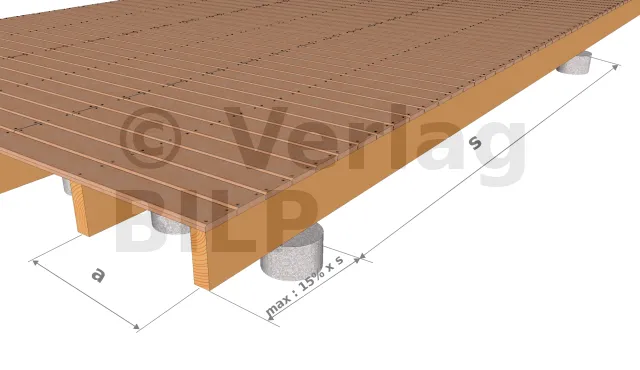

Die Spannweite s ist der maximale Abstand zwischen zwei Auflagepunkten bei annehmbarer Durchbiegung unter einer Flächenbelastung von 250 kg/m² oder einer Punktbelastung von 200 kg. Sie entspricht dem Abstand s zwischen zwei Auflagepunkten, gemessen an den Achsen der Balken. Die Tabellen der folgenden Seiten ermöglichen die einfache Bestimmung der Spannweite unter Berücksichtigung des Achsabstandes a zwischen zwei


Balken, des Balkenquerschnitts und der Biegefestigkeit des Konstruktionsholzes. Der Achsabstand a zwischen den Balken ergibt sich aus der Breite und Dicke des Dielenbelages. Siehe diesen Artikel

Um die Biegefestigkeit des Konstruktionsholzes zu bestimmen, schlagen Sie in der Spalte «Biegefestigkeit» der großen zusammenfassenden Tabelle der Holzarten in (diesem Artikel) nach.

Die Balken werden immer hochkant verlegt, das heißt, die größere Seite senkrecht zum Boden.

Punktuelle oder breite Auflage

Die Spannweite eines Teils entspricht dem Abstand zwischen zwei Auflagen. Theoretisch betrachten wir punktuelle Auflage. Aber in der Praxis sind die Stützen (Plots) breit; sie sind keine Spitzen. Theoretisch sollte der Achsabstand der Stützen (von der gleichen Kante zur gleichen Kante) gleich s + Durchmesser der Stütze sein. Zur Vereinfachung gehen wir jedoch davon aus, dass die Zwischenachse zwischen den Auflagen gleich s ist.

Mit Ausnahme der Verlegung auf Platte, wo die Breite der Auflagen nicht vernachlässigt werden kann. [...]
