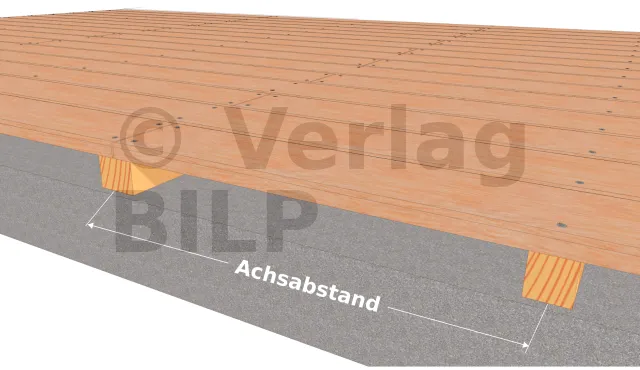

Maximaler Achsabstand der Unterkonstruktion(Lagerhölzer oder Balken)

Bruno

Der Abstand zwischen den Stützen darf einen maximalen Achsabstand nicht überschreiten, der so berechnet ist, dass sich die Terrassendielen nicht mehr als eine bestimmte Grenze, die so genannte maximal zulässige Durchbiegung, verformen. Bei einer Holzterrasse entspricht dieser Pfeil 1/300 des Auflagenabstandes.

Hier ist ein kostenloser Auszug aus der Bauanleitung :

Die untenstehenden Diagramme ermöglichen die Berechnung des maximalen Abstandes zwischen den Längsachsen der Holzunterkonstruktion (Lagerhölzer oder Balken). Es gibt 3 Diagramme: eines für Nadel- oder Weichholz und 2 weitere für Laub- und Tropenhölzer (fest und sehr fest). Die Biegsamkeit für jede Holzart ist in diesem Artikel angegeben.

Sie können den maximalen Achsabstand bestimmen, wenn Sie die Dicke und die Breite der Dielen kennen. Je dicker ein Brett ist, desto größer ist


das Gewicht, das es tragen kann, und umso größer kann der Abstand zwischen zwei Auflagepunkten sein.

Beachten Sie: Hierbei handelt es sich um einen theoretischen Höchstwert. Bei der Planung Ihrer Terrasse wird die Bestimmung der Achsabstände vor allem durch die Länge der Terrassendielen und die Größe der Terrasse beeinflusst. Daher kann es notwendig sein, einen kleineren Achsabstand als das theoretische Maximum zu wählen, um die Schnittverluste an den Dielen zu begrenzen oder die durch die Struktur vorgegebenen Einschränkungen zu erfüllen.

Im Beispiel auf Seite 54 hat man, vorgegeben durch die Länge der Dielen, einen Achsabstand von 40 cm gewählt, obwohl wir auch bis 51 cm Abstand gehen können.

Zwei Beispiele zum besseren Verständnis der Verwendung von Diagrammen, basierend auf dem ersten der beiden dazwischen liegenden Beispiele :

Beispiel 1 :

Sie können günstig 28 mm dicke [...]

...es gibt eine Folge!

Um den Rest des Artikels zu lesen, werden Sie Mitglied

  • Dann werden Sie es herausfinden:
  • Beispiel 1 :
  • Beispiel 2 :
  • Und viele hochauflösende Illustrationen:
  • Taschenrechner zur Bestimmung des Achsabstandes, mit bekannter Dicke und Breite der Balken :
  • Achsabstände der Unterkonstruktion (Lagerhölzer oder Balken) für einen Dielenbelag aus Nadel- oder Weichholz
  • Achsabstand der Unterkonstruktion (Lagerhölzer oder Balken) für einen Dielenbelag aus Laubholz oder Tropenholz, eingestuft als « hart »
  • Achsabstand der Unterkonstruktion (Lagerhölzer oder Balken) für einen Dielenbelag aus Laubholz oder Tropenholz, eingestuft als « sehr hart »
  • Taschenrechner zur Bestimmung des Achsabstandes a, abhängig von den Eigenschaften der Terrassendiele:


  • aber auch das Herunterladen der KOMPLETTEN Bauanleitung im PDF-Format, exklusive Schulungsvideos, Berechnungswerkzeuge, SKETCHUP-Komponenten, usw.

P.S.

Die Taschenrechner und Diagramme basieren auf der Annahme einer maximalen Durchbiegung von 1/300.
