Befestigungssysteme für die Wandwärmedämmung (ITE)
1. Wahl des Steckverbinders abhängig vom Isoliermaterial
DER Verbinder mit Kunststoffnägeln werden mit Styropor verwendet, solche mit Metallnägeln geeignet für Wolle und Styropor. Für Lamellenfilz empfiehlt sich die Verwendung von Verbindern mit Metallnoppen in Kombination mit Rosetten TDX-90 Oder TDX-140.
Länge | 140 - 300mm | ∅8: 95 - 195mm ∅10: 70 - 260mm |
∅8: 110 - 210mm ∅10: 120 - 260mm |
∅8: 95 - 195mm < br>∅10:70 - 260mm | 140 - 300mm | 95 - 295mm | 95 - 295mm | 150 - 430mm | 150 - 430mm | 150 - 430mm | 110 - 310mm | 110 - 310mm | Unterlegscheibe | 80 - 300mm |

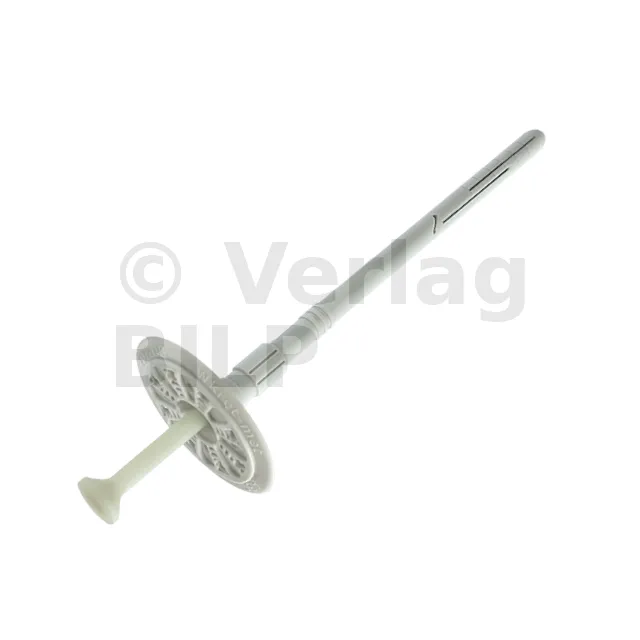

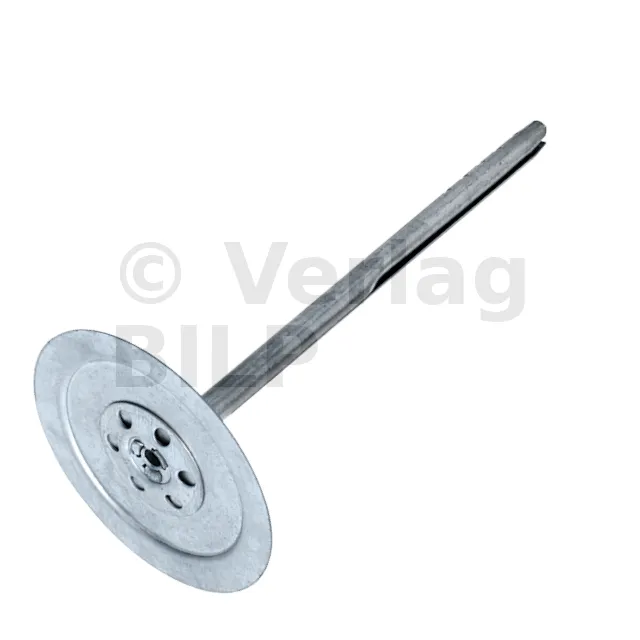

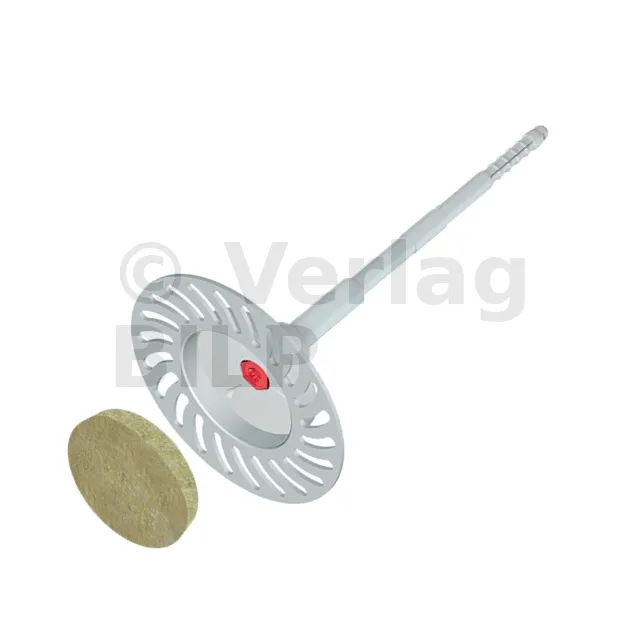

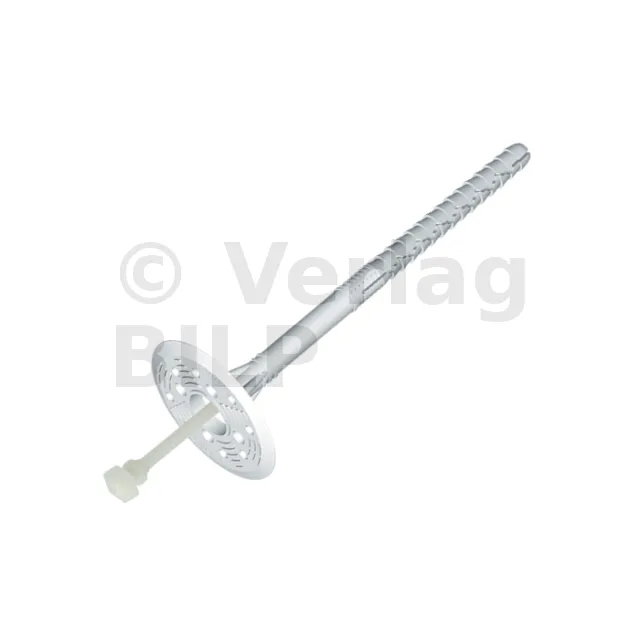

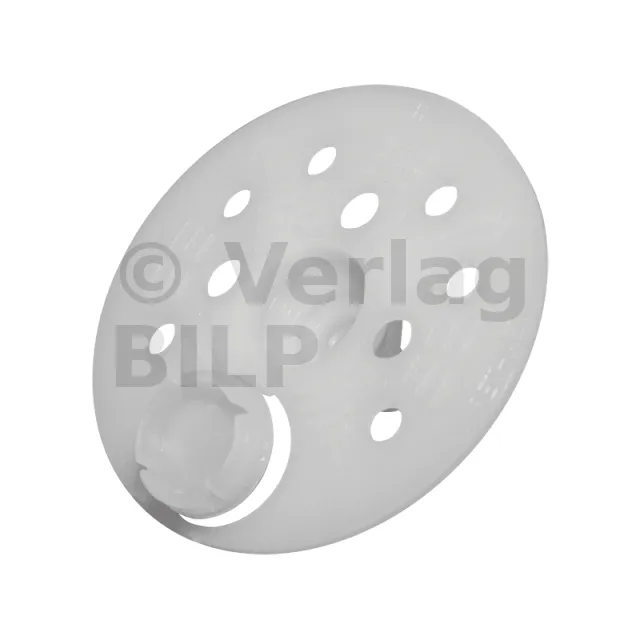

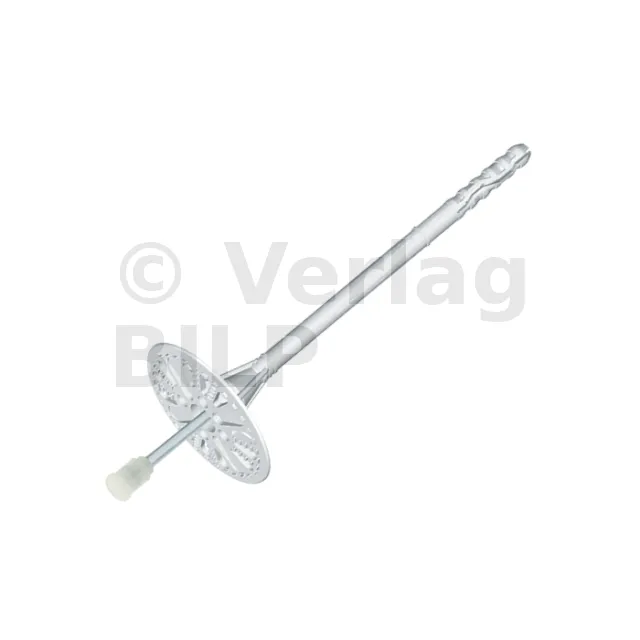

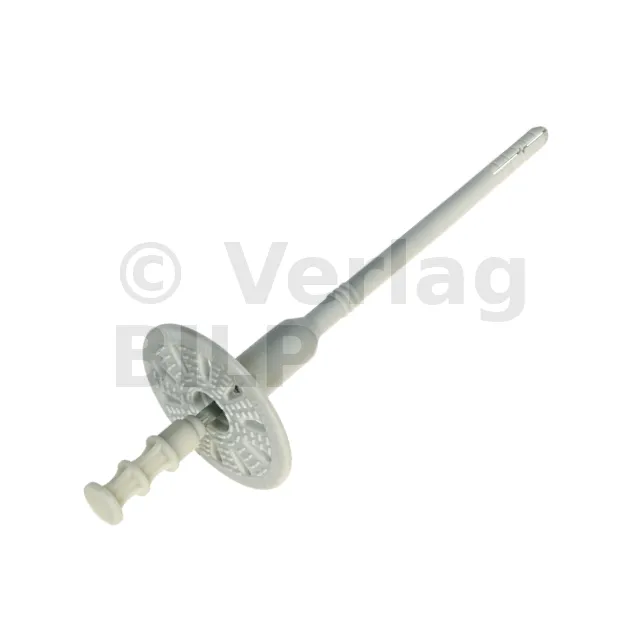

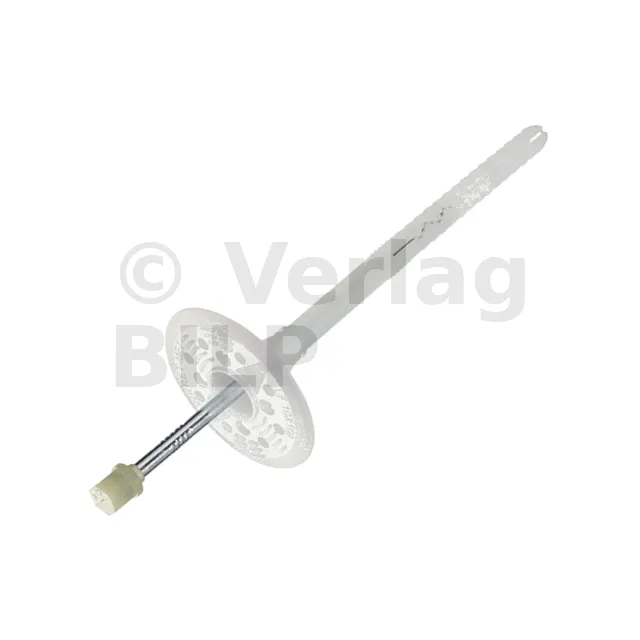

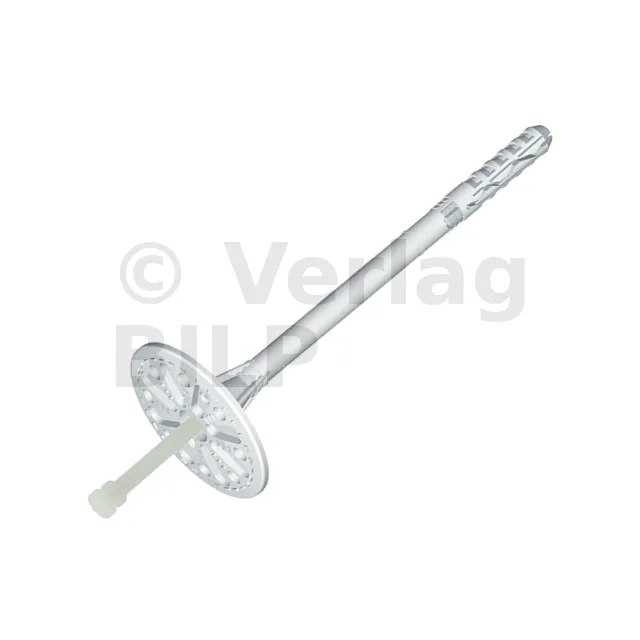

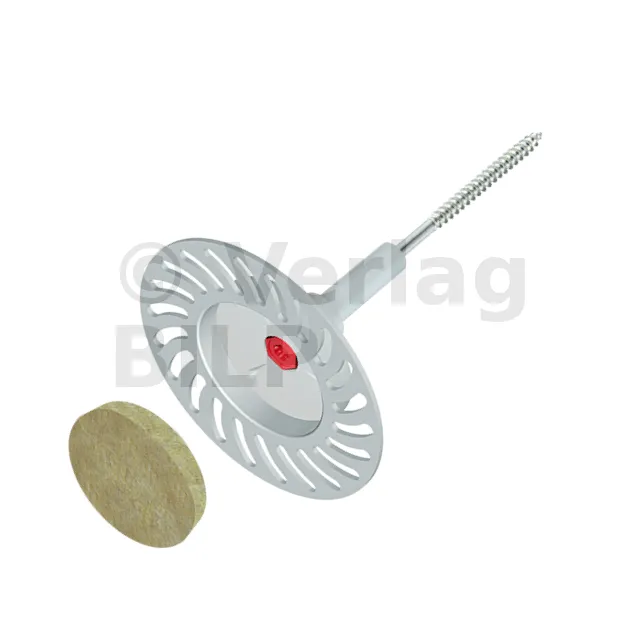

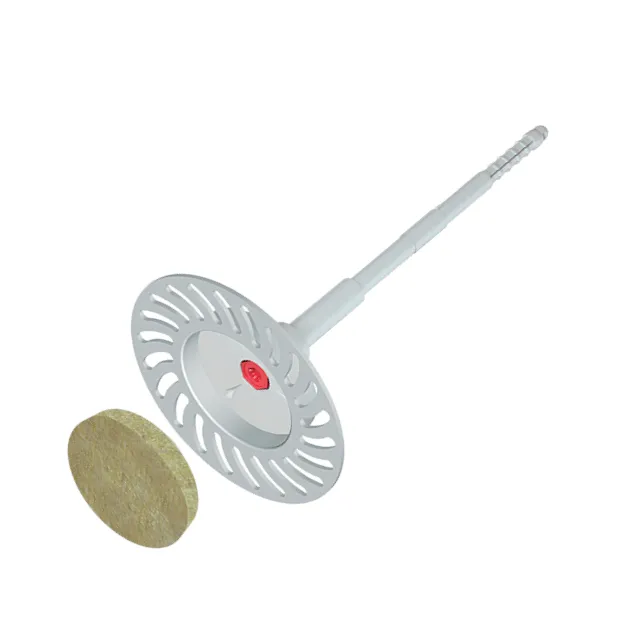

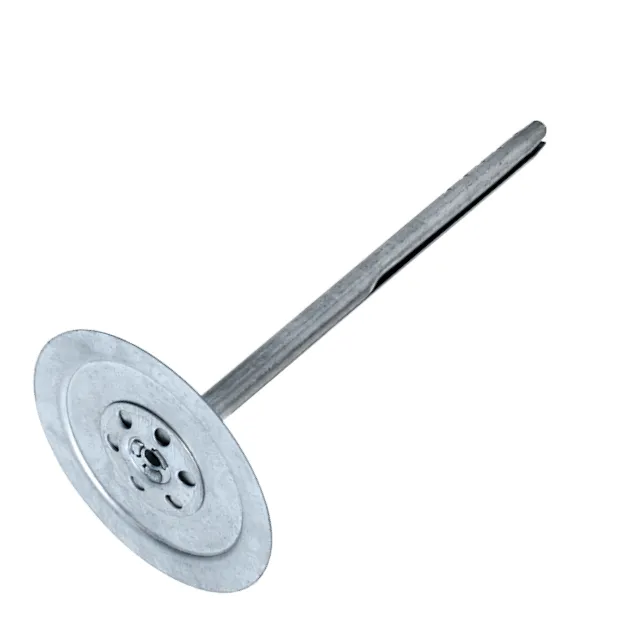

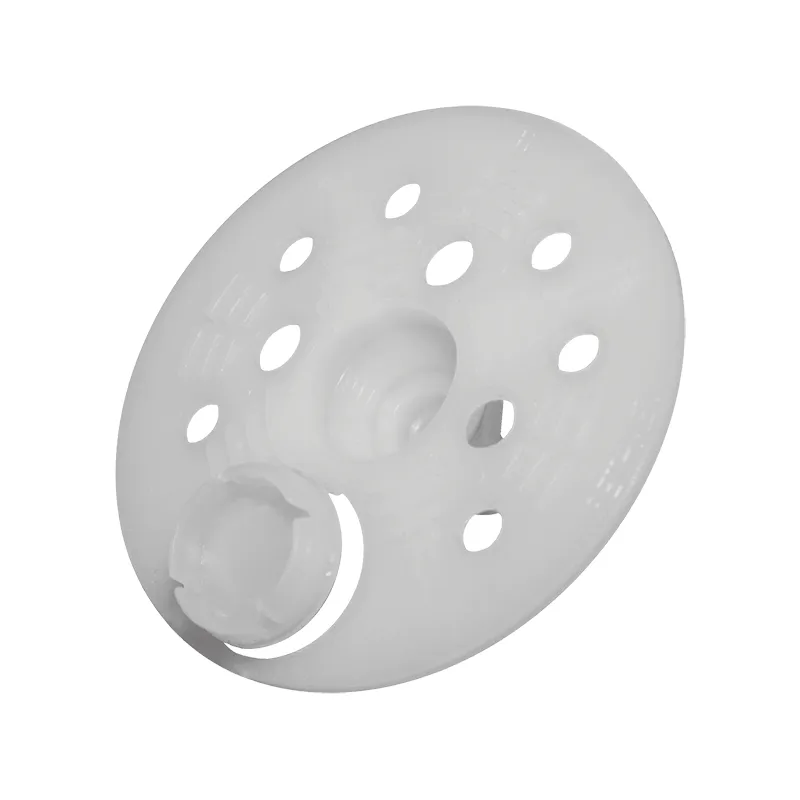

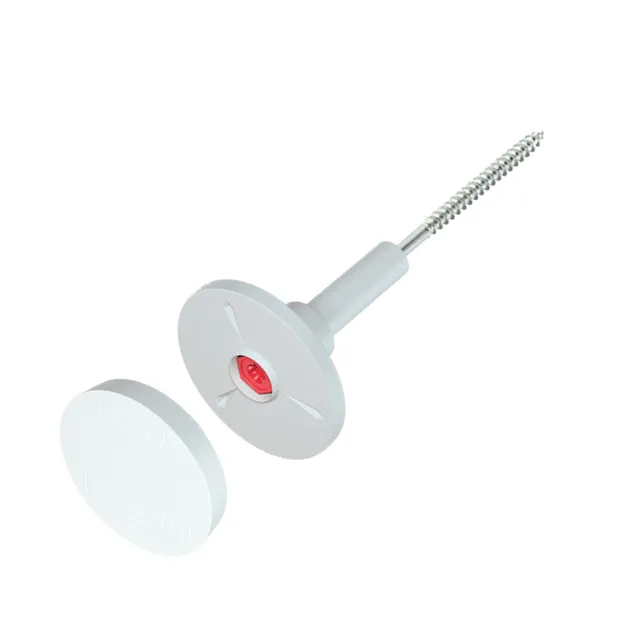

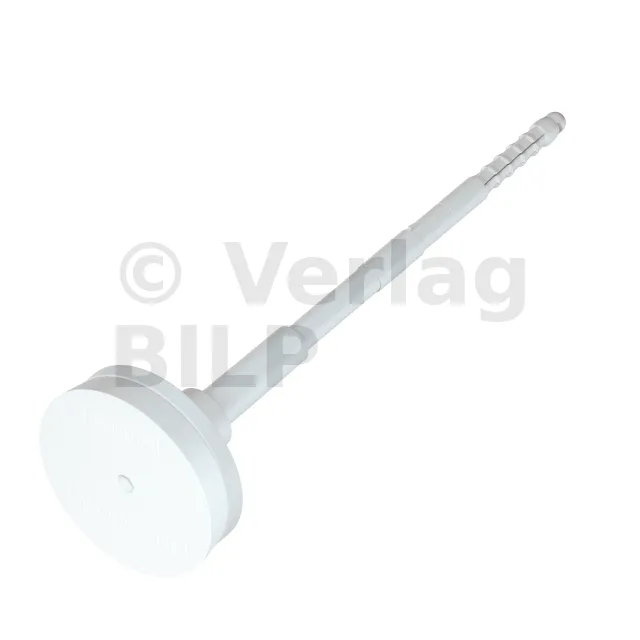

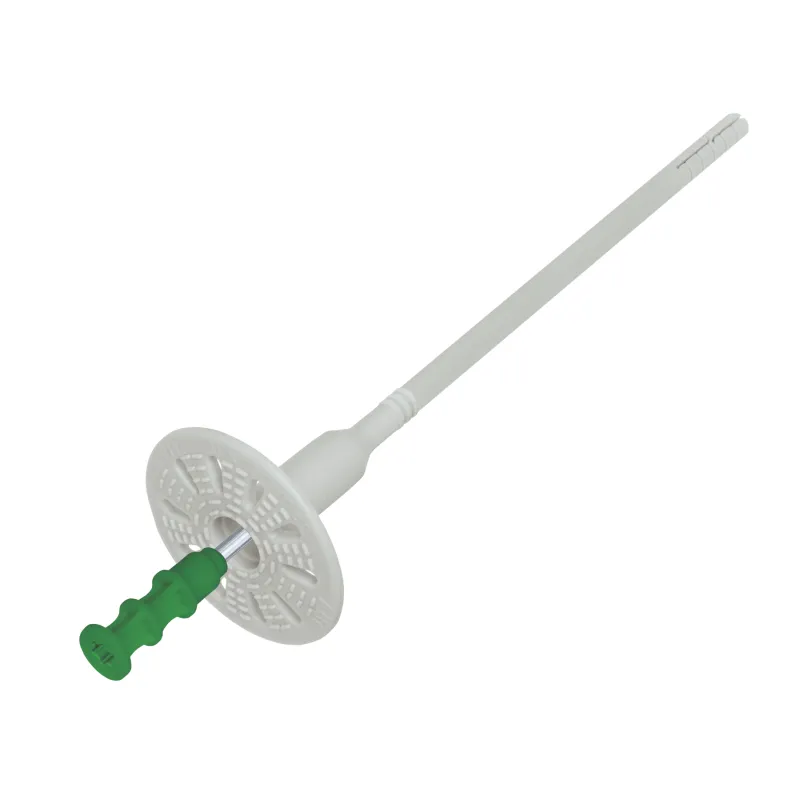

Art von Anschluss |

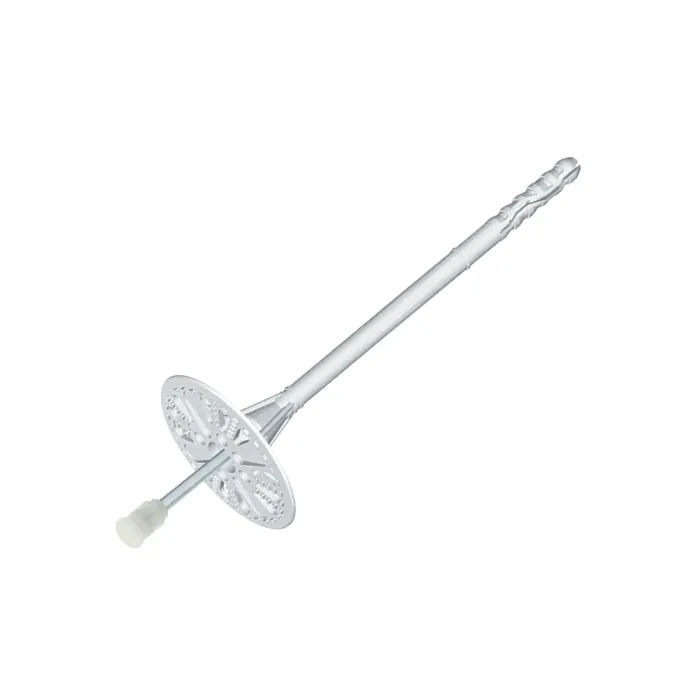

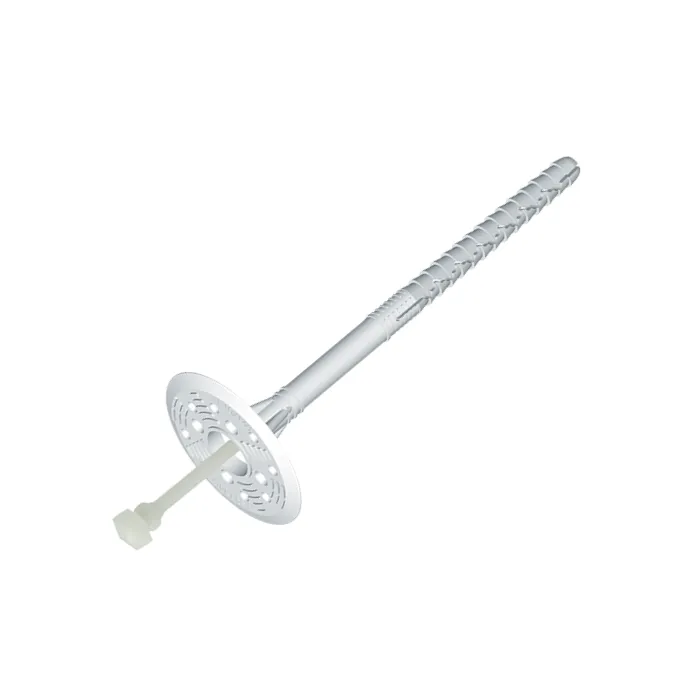

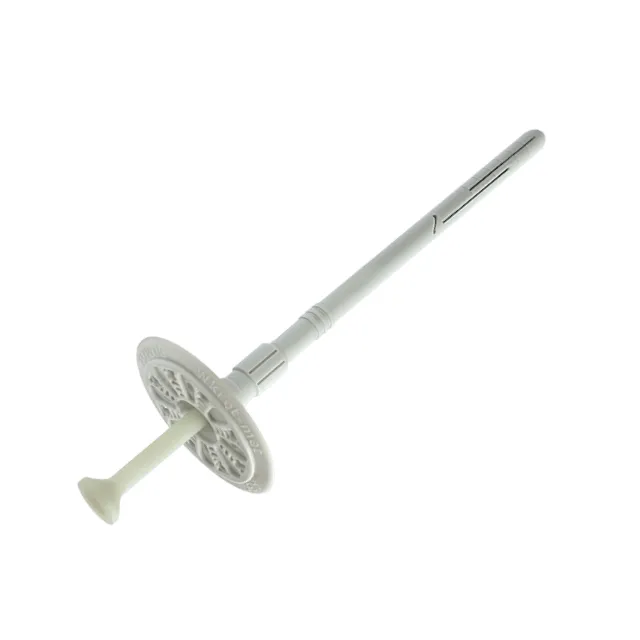

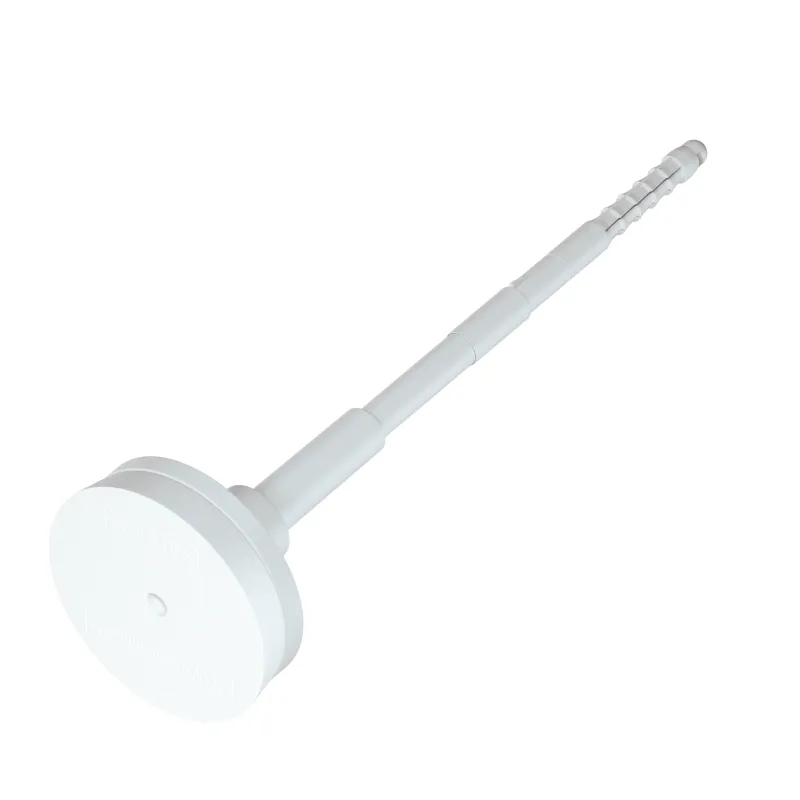

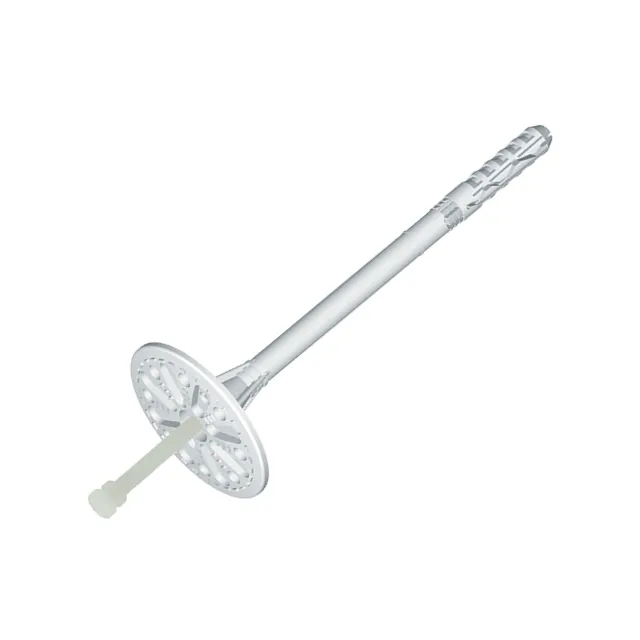

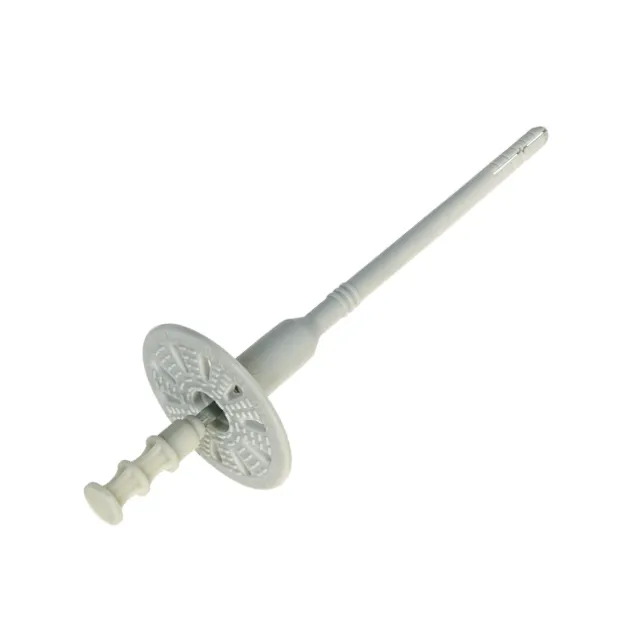

||||||||||||||
Referenz | LFN-10 | LTX | FIXPLUG | LMX | LFMG-10 | WKTHERM-8 | WKTHERM-8S | ECO-DRIVE 8 | ECO-DRIVE-S 8 | ECO-DRIVE W | DRIVE W | DRIVE S | TD / TDP-060 | MLN |
Polystyrène EPS (expansé) | ||||||||||||||
Polystyrène XPS (extrudé) | ||||||||||||||
Laine minérale | ||||||||||||||
Feutre à lamelles MW | * | * | * | * | ||||||||||
Isolation minérale poreuse |
* Zur Verwendung mit Stützrosetten.
2. Wahl des Steckverbinders je nach Untergrund
Die Wahl der mechanischen Verbindung hängt vom Untergrund ab und beeinflusst die Haltbarkeit des WDVS-Systems. Die Nutzungsklassen (A, B, C, D, E) sind in der ETAG 14-Anleitung angegeben und auf den Steckeretiketten angegeben. Die neuen Steckverbinder wie WKTHERM-S und [ECO-DRIVE- >https://boutique.bilp.fr/900-prod-cheville-isolation-visser-clou-metal-plaque-telescopic.html], sind für eine Anwendung konzipiert universell, wodurch die Verwendung mehrerer Steckverbindertypen auf unterschiedlichen Substraten vermieden wird.
ETAG 014 Substratkategorie | ||||||||||||||||
Steckertyp | ||||||||||||||||
Referenz | LFN-10 | LTX | FIXPLUG | LMX | LFMG-10 | WKTHERM-8 | WKTHERM-8S | ECO-DRIVE 8 | ECO-DRIVE-S 8 | ECO-DRIVE W | DRIVE W | DRIVE S | TD / TDP-060 | MLN | ||
Béton C 12/15, C 20/25-C 50/60 EN 206-1 |
type A | |||||||||||||||
Brique céramique pleine MZ EN 771-1 / DIN 105-100 |
type B | |||||||||||||||
KS Vollsilikastein EN 771-2 / DIN V 106 |
Typ B | < icon | id=check> | <icon|id=check> | ||||||||||||
KSL-Hohlziegel aus Silikat EN 771-2 / DIN V 106 |
Typ C | <icon|id=check> | ||||||||||||||
HLZ-Hohlkeramikziegel EN 771-1 / DIN 105-100 |
Typ C | <icon|id=check> | ||||||||||||||
Poröser Lochziegel EN 771-1 |
Typ C | <icon|id=check> | ||||||||||||||
HBL-Lochbetonblock EN 771-3 |
Typ D | |||||||||||||||
LAC-Leichtporenbeton EN 771-3 |
Typ D | |||||||||||||||
Autoklavierter Porenbeton (AAC) AAC 2 EN 771-7 |
type E | |||||||||||||||
Beton cellulaire autoclave (AAC) AAC 7 EN 771-4 |
type E | |||||||||||||||
Bois C22-C24 |
- | |||||||||||||||
OSB-Platte 12,5-18,0 mm |
- | |||||||||||||||
Stahlblech 0,5-1,25 mm |
- |
3. Berechnung der Steckerlänge
Um die geeignete Verbinderlänge für eine bestimmte Isoliersystemanwendung auszuwählen, sollten die folgenden Schritte befolgt werden:
- Vor der Auswahl des Verbinders ist unbedingt zu prüfen, ob es sich um einen Neubau handelt oder ob es sich um einen Altputz handelt, der nicht als tragender Untergrund geeignet ist.
- Es ist wichtig, die Art des Bauuntergrunds zu bestimmen.
- Es ist wichtig, das für die Dämmplatten verwendete Material anzugeben.
- Es ist notwendig, die Dicke der als Dämmmaterial verwendeten Dämmplatten zu kennen.
- Es ist wichtig, Informationen über die Montageart des Steckverbinders einzuholen, ob sichtbar oder verdeckt.
- Die gesammelten Informationen erleichtern die Auswahl des passenden Steckverbinders hinsichtlich Typ und Länge für den konkreten Anwendungsfall.

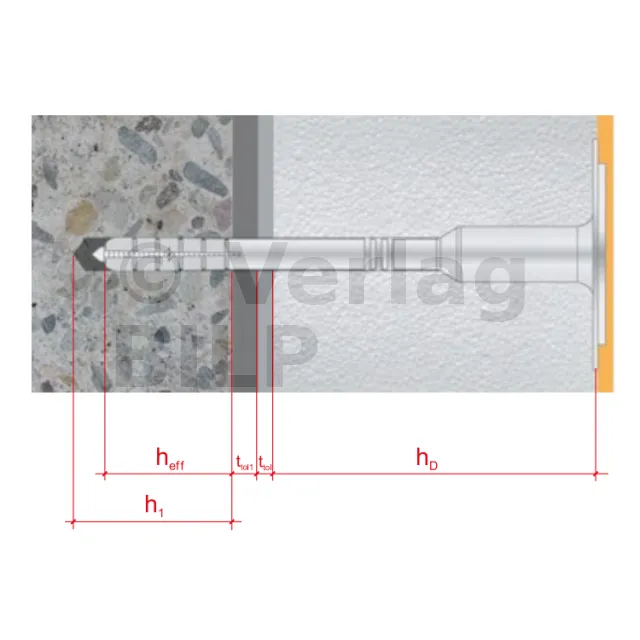

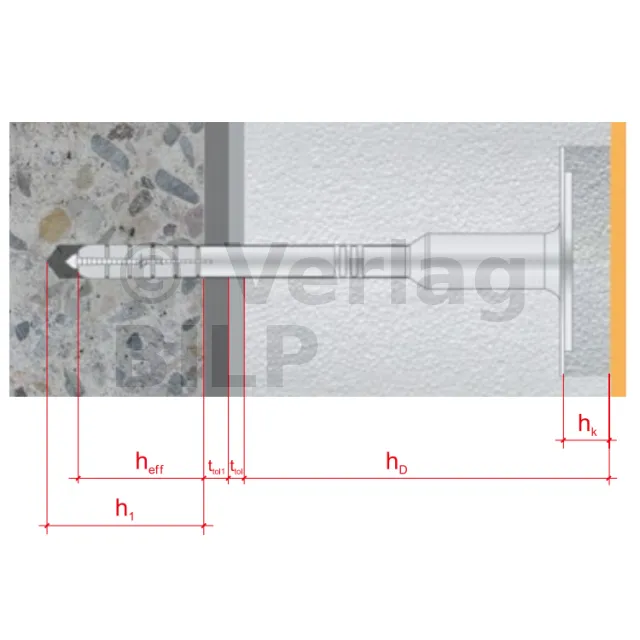

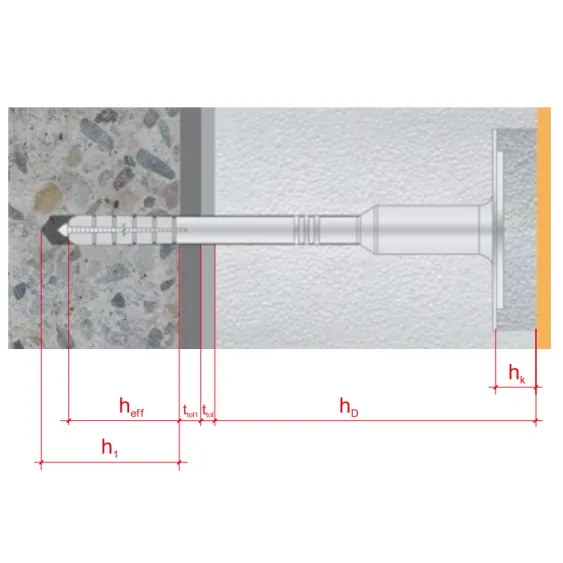

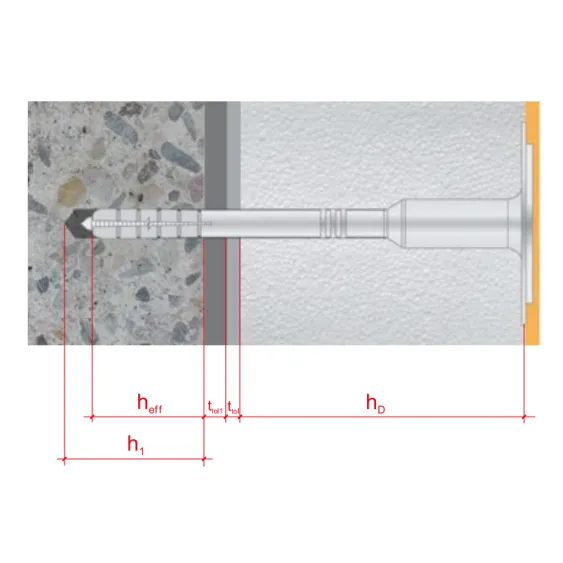

- hD: Dicke des Isoliermaterials
- hef: Verankerungstiefe (Die betreffenden Referenzen sind den Produktblättern zu entnehmen.)
- h1: Tiefe der Montagebohrung
- ttol: Dicke des Klebemörtels (Neubauten)
- ttol1: Dicke der bestehenden Beschichtung (Sanierung)
- hk: Dicke der Styroporscheibe
4. Anzahl Anschlüsse pro m²
Mehrere Faktoren beeinflussen die richtige Wahl der Anzahl der Anschlüsse in verschiedenen Bereichen des Gebäudes. Zu diesen Faktoren gehören:
- Windsogkräfte in der Umgebung.
- Die Höhe des Gebäudes.
- Anteil am Gesamtgewicht des Dämmsystems, bestimmt durch das verwendete Dämmmaterial.
- Die Art des Untergrundes und die Zugfestigkeit des Verbinders.
Bei der Entwicklung des technischen Projekts ist es von entscheidender Bedeutung, die Art, Anzahl und Verteilung der Anschlüsse entsprechend der zu erwartenden Belastung festzulegen. Die Anzahl der benötigten Anschlüsse sollte nicht weniger als 6 pro Quadratmeter betragen. Für die Randzone der Fassade wird empfohlen, die Anzahl der Anschlüsse um mindestens 20 % zu erhöhen (berechnet auf Basis der Breite dieser Zone, die dem 0,2-fachen der Breite der schmalsten Gebäudeseite entspricht und zwischen 2 und 2 liegt). und 4 Meter).
Dämmmaterial | Mittelzone | Randzone | Gebäudehöhe |
Polystyrol | 6 Stk./m2 | 6 Stk./m2 | <10m |
Mineralwolle | 6 Stk./m2 | 8 Stk./m2 | |
Polystyrol | 6 Stk./m2 | 8 Stk./m2 | >10m<20m |
Mineralwolle | 8 Stk./m2 | 10 Stk./m2 | |
Polystyrol | 10 Stk./m2 | 12 Stk./m2 | >20m |
Mineralwolle | 12 Stk./m2 | 14 Stk./m2 |
1. Oberflächenmontage

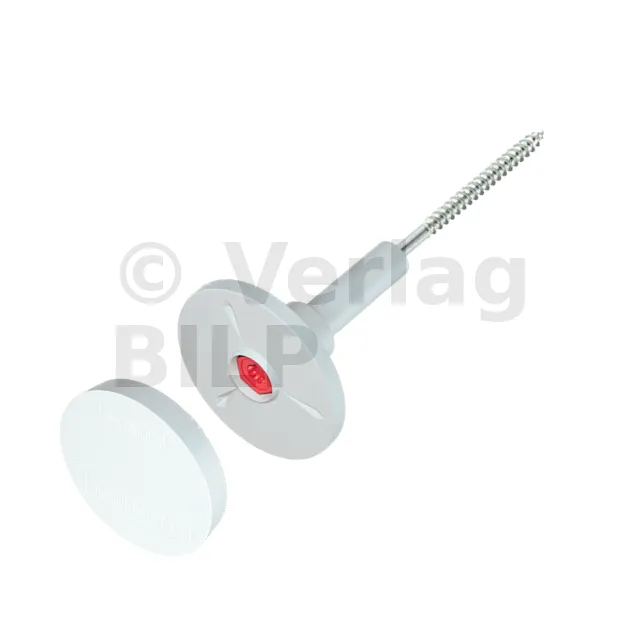

2. Unterputzmontage
