Fester Pfostenfuß Schwerlast PBH - Réf. PBH120G

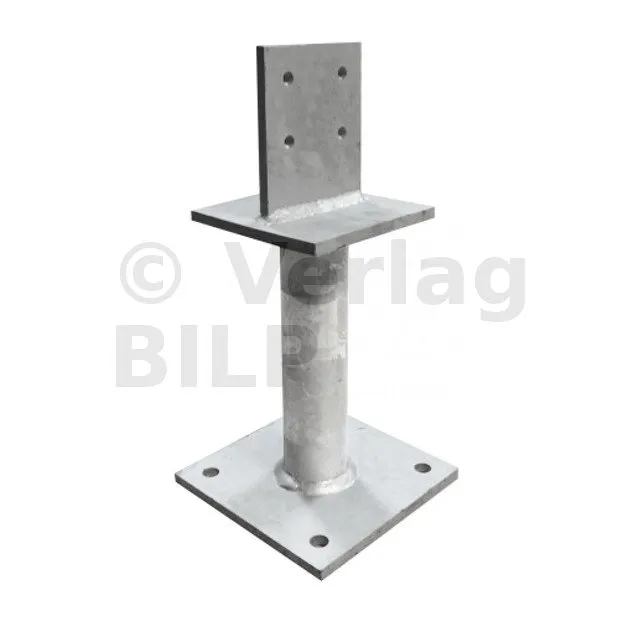

Der Pfostenfuß PBH120G wurde zur Aufnahme von vertikalen und horizontalen Lasten entwickelt. Er kann dank seines vertikalen Kerns Hebekräfte aufnehmen.

bald VERFÜGBAR
Versand unter 10 Tagen.
117€86
  inkl. MWST  / Pfostenträger

  • Referenz
    PBH120G
  • Herstellung
    Französisch
  • Material
    Stahl S235JR gemäß NF en 10025-2
  • Marke
    SIMPSON Strong-Tie

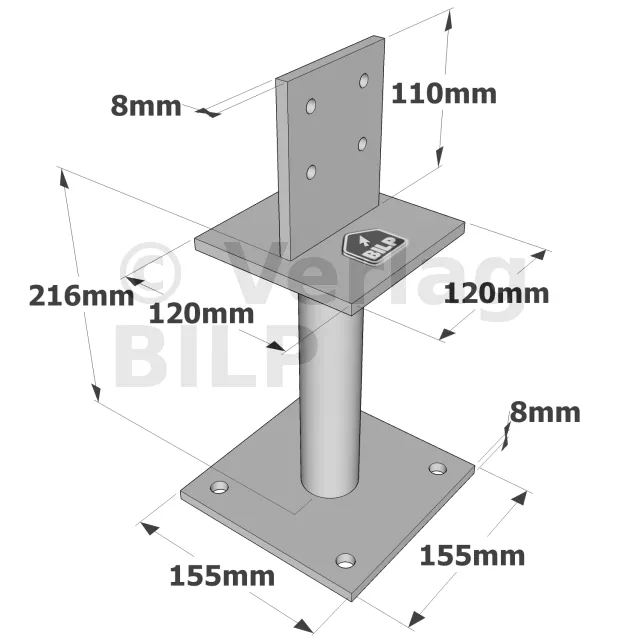

  • Breite (B)
    120mm
  • Höhe (C)
    110mm
  • Breite (D)
    155mm
  • Dicke t1
    8mm
  • Dicke t2
    8mm
  • Durchmesser (G)
    42.4mm
  • Höhe (F)
    216mm
  • Finish
    Feuerverzinkt gemäß DIN EN ISO 1461
  • Breite (E)
    155mm
  • Bohrungen der Kopfplatte
    4Ø8.5
  • Bohrungen der Bodenplatte
    4Ø14
  • Breite (A)
    120mm
  • Maximal zulässige Belastung in Druckrichtung
    7.36 Tonnen

Eigenschaften

Technische Zulassungen : ETA-07/0285;
Leistungserklärungen : FR-DoP-e07/0285;

Material

  • Stahl S235JR gemäß DIN en 10025-2,
  • Feuerverzinktes Finish gemäß DIN EN ISO 1461.
  • Dicke: 8 mm.

Vorteile

  • Hohe Lastaufnahme bei Druckbelastung,

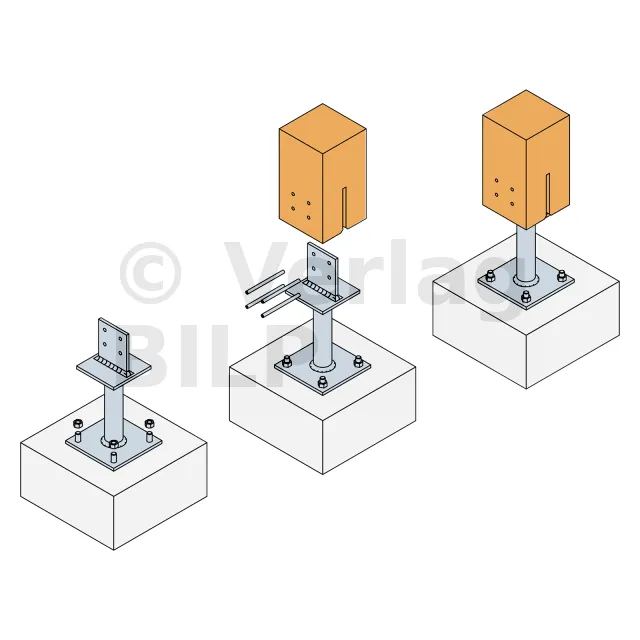

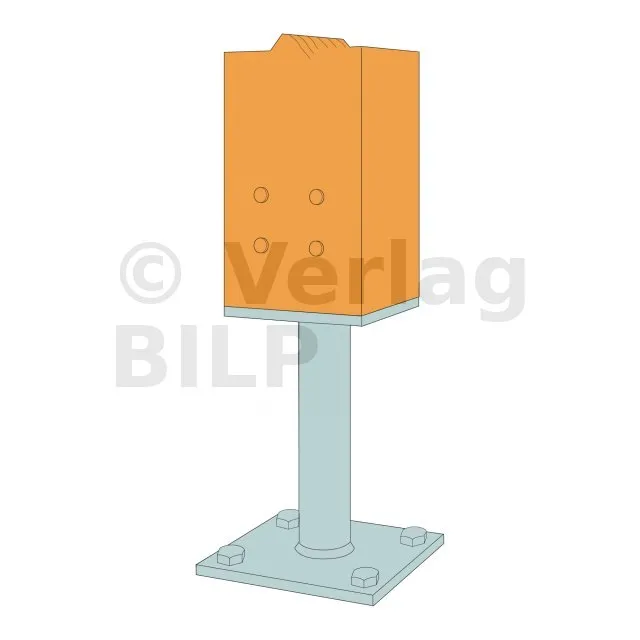

  • Er wird in den Holzpfosten eingefügt, um ein diskretes Ergebnis zu erzielen.

Anwendungen

Träger

  • Hauptträger : Beton, Holz, ...
  • Nebenträger : Massivholz, Leimholz, Verbundholz, ...

Anwendungsbereiche

  • Stützpfosten LC,
  • Fußboden,
  • Vordach, ...

Technische Daten

Abmessungen
ReferenzenAbmessungen [mm]Bohrungen obere PlatteBohrungen in der Fußplatte
A B C D E F G t1 t2 Ø8,5 Ø14
PBH120G 120 120 110 155 155 216 42.4 8 8 4 4

Charakteristische Werte
ReferenzenCharakteristische Werte - Holzverbindung auf starrem Träger
Befestigungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k R2.k R3.k R4.k
Anzahl Typ Anzahl Typ Pfostenbreite [mm] Pfostenbreite [mm] Pfostenbreite [mm]
80 100 120 80 100 120 80 100 120
PBH120G 4 STD Ø8 4 Ø12* 109,5 / kmod 20.7 20.7 20.7 5,4 / kmod 5,4 / kmod 5,4 / kmod 5,5 / kmod0,8 6 / kmod0,8 6 / kmod

* Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.

Vereinfachte charakteristische Werte

ReferenzenCharakteristische Werte - Holzverbindung auf starrem Träger
Befestigungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k* R2.k R3.k=R4.k R5.k=R6.k
Anzahl Typ Anzahl Typ Pfostenbreite [mm] Pfostenbreite [mm] Pfostenbreite [mm]
80 100 120 80 100 120 80 100 120
PBH120G 4 STD Ø8 4 Ø12** 156.4 20.7 20.7 20.7 7.7 7.7 7.7 7.3 7.9 8.5

* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse beruhen (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen beziehen Sie sich bitte auf ETE-07/0285.

** Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.

SIMPSON Strong-Tie

Unübertroffene Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
