Balkenschuh mit verstellbarem Winkel zwischen 10° und 30° oder zwischen 15° und 30° - Réf. S1030G/38/2

Name: Balkenschuh mit verstellbarem Winkel zwischen 10° und 30° oder zwischen 15° und (...)
Brand: SIMPSON Strong-Tie
SKU: REF-S1030G/38/2
Price: 24.21 EUR
Availability: InStock

AUF LAGER

Sofortiger Versand verfügbar für 14 Einheiten verfügbar.

29€⁰⁵

inkl. MWST / Balkenschuh

Links/Rechts/Umkehrbar :
- links
Largeur de la poutre :
Andere Wahlmöglichkeiten

Referenz

S1030G/38/2
Herstellung

französisch
Material

Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
Marke

SIMPSON Strong-Tie
Tiefe (C)

124mm
Länge des Schenkels (D)

217mm
Dicke

2mm
Tiefe (F)

-
Bohrungen auf dem Hauptträger Ø5 [mm]

20
Bohrungen auf dem Nebenträger Ø5 [mm]

9
Bohrungen auf dem Hauptträger Ø11 [mm]

4
Höhe

97mm
Mindesthöhe des Nebenträgers aus Holz

97mm
Mindestbreite des Nebenträgers aus Holz

36mm
Maximale Breite des Nebenträgers aus Holz

40mm
Winkel-Einstellbereich

10 à 30°

Balkenschuh mit verstellbarem Winkel zwischen 10° und 30° oder zwischen 15° und 30°

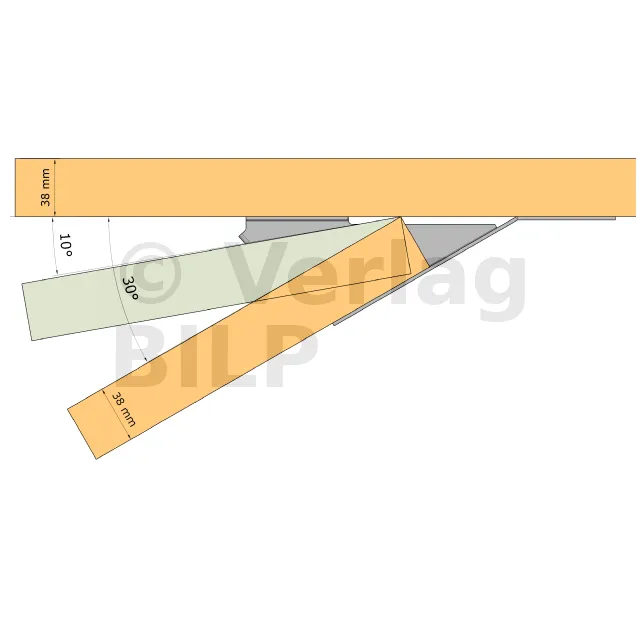

Der Holzbalkenschuh mit variablem Winkel für Dachstühle wurde für Verbindungen zwischen 10° und 30° oder 15° und 30° entwickelt. Er ist für Dachstühle (38 mm) und doppelte Dachstühle (80 mm) erhältlich.

Eigenschaften :

Leistungserklärungen : FR-DoP-e08/0053
Technische Zulassungen: ETA-08/0053

Werkstoff :

Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
Dicke : 2 mm

Vorteile :

Große Flexibilität bei der Verwendung, zwischen 10° und 30° für den S1030 und zwischen 15° und 30° für den S1530.

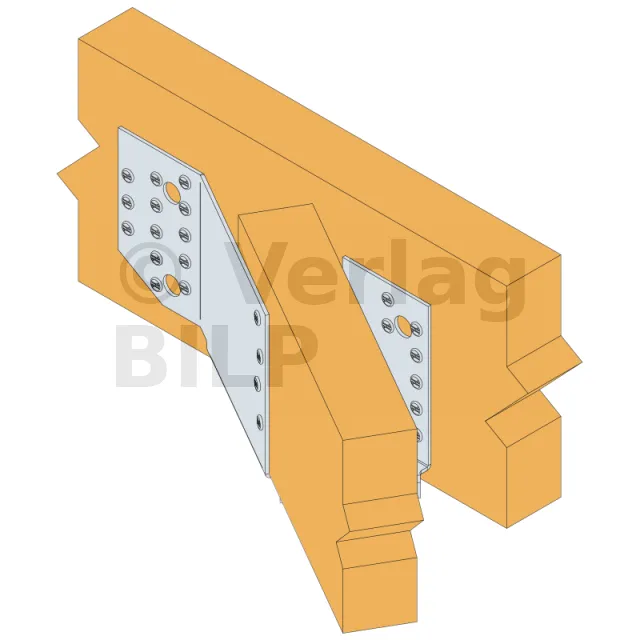

Anwendungen

Träger :

Hauptträger : Holz, Beton, Stahl.
Nebenträger : Massivholz, Leimholz, Verbundholz.

Anwendungsbereich :

Pfetten,
Balken,
1/2 Binder,
Grate.

Technische Bereiche

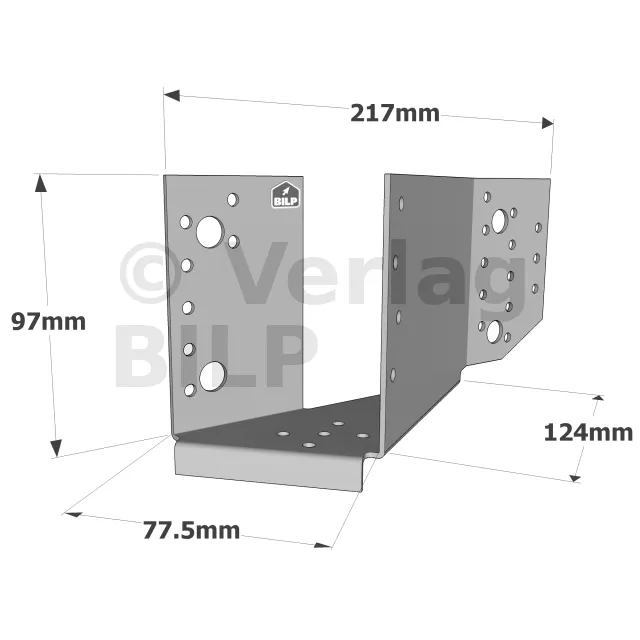

Abmessungen

Artikel	Abmessungen [mm]						Bohrungen auf Hauptträger		Bohrungen auf Nebenträger
	A	B	C	D	F	t	Ø5	Ø11	Ø5
S1030D/38/2	77.5	97	124	217	-	2	20	4	9
S1030G/38/2	77.5	97	124	217	-	2	20	4	9
S1530D/80/2	95	125	154	310	200	2	18	4	8
S1530G/80/2	95	125	154	310	200	2	18	4	8

Charakteristische Werte - Holz auf Holz - Vollausnagelung

Artikel	Abmessungen des Trägers [mm]				Charakteristische Werte - Holz auf Holz - Vollausnagelung
	Breite		Höhe		Fixations				Charakteristische Werte - Holz C24 [kN]
	Min.	Max.	Min.	Max.	Hauptträger		Nebenträger		R1.k			R2.k
					Anzahl	Typ	Anzahl	Typ	Winkel 10°-CNA4,0x35	Angle 15°-CNA4,0x35	Winkel 30°-CNA4,0x35	Winkel 10°-CNA4,0x35	Winkel 15°-CNA4,0x35	Winkel 30° - CNA4,0x35
S1030D/38/2	36	40	97	-	20	CNA4,0x35	*	CNA4,0x35	9	8.7	8.4	2.2	3	3.9
S1030G/38/2	36	40	97	-	20	CNA4,0x35	*	CNA4,0x35	9	8.7	8.4	2.2	3	3.9
S1530D/80/2	76	80	140	-	18	CNA4,0x35	5	CNA4,0x35	-	8.2	12.7	-	1.2	1.2
S1530G/80/2	76	80	140	-	18	CNA4,0x35	5	CNA4,0x35	-	8.2	12.7	-	1.2	1.2

* 7 CNA4,0x35 für einen Winkel zwischen 10 und 14°, 8 CNA4,0x35 für einen Winkel zwischen 15 und 30°

Charakteristische Werte - Verbindung Holz auf Holz - Teilnagelung

Artikel	Charakteristische Werte - Holz auf Holz - Teilnagelung
	Abmessungen Tragbalken [mm]	Befestigungen				Charakteristische Werte - Holz C24 [kN]
	Höhe	Hauptträger		Nebenträger		R1,k		R2,k
	Min.	Anzahl	Typ	Anzahl	Typ	Winkel 15°-CNA4,0x35	Angle 30°-CNA4,0x35	Angle 15°-CNA4,0x35	Angle 30°-CNA4,0x35
S1530D/80/2	97	10	CNA4,0x35	2	CNA4,0x35	5.4	5.4	1.2	4.3
S1530G/80/2	97	10	CNA4,0x35	6	CNA4,0x35	5.4	5.4	1.2	4.3

Charakteristische Werte für eine Verbindung zwischen einem Balken und einem Hauptträger mit einer Höhe von : h ≥ 97 mm

Charakteristische Werte - Holz auf Holz - mit CSA-Schrauben

Artikel	Abmessungen Balken [mm]	Charakteristische Werte - Holz auf Holz - mit CSA-Schrauben
	Höhe	Befestigungen				Charakteristische Werte - Holz C24
	Min.	Hauptträger		Nebenträger		R1.k		R2.k
		Anzahl	Typ	Anzahl	Typ	Winkel 10°-CSA5,0x35	Winkel 30°-CSA5,0x35	Winkel 10°-CSA5,0x35	Winkel 30°-CSA5,0x35
S1030D/38/2	97	20	CSA5.0x35	7	CSA5.0x35]	9	8.4	4.6	5.6
S1030G/38/2	97	20	CSA5.0x35	7	CSA5.0x35	9	8.4	4.6	5.6

Charakteristische Werte für eine Verbindung zwischen einem Balken und einem Hauptträger mit einer Höhe von : h ≥ 97 mm

SIMPSON Strong-Tie

Unübertroffene Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Befestigungen
Auf Holz :

Kammnägel CNA Ø4.0 x 35 mm.

Auf Beton :
Betonträger :

Chemische Verankerung : Bolzenanker WA M10-78/5.
Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M10-120/25.

Träger aus hohlem Mauerwerk :

Chemische Verankerung : Verbundmörtel AT-HP oder POLY-GP + LMAS M10-120/25 + Siebhülse SH M16-130.

Auf Stahl :

Bolzen Ø 10.

Installation

Auf Holz :
1. Zeichnen Sie die Position des Nebenträgers auf dem Hauptträger an,
2. Legen Sie den Balkenschuh vor und befestigen Sie die Schenkel auf beiden Seiten,
3. Passen Sie den Balkenschuh an die Markierungen an : Der Balkenschuh sollte oben etwas weiter geöffnet sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Den Nebenträger in den Balkenschuh einlegen und teilweise oder vollständig festnageln.

Auf Beton :

1. Methode 1 : Markieren Sie die Position der Bohrungen, indem Sie den Balkenschuh auf den Träger aufsetzen,
2. Methode 2: Die Position des Balkens auf dem Träger anzeichnen, den Holzschuh vorlegen und die Zentren der Bohrungen markieren,
3. Bohren Sie mit einem geeigneten Bohrer in den Träger,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen auf dem Träger,
5. Legen Sie den Nebenträger, der im Balkenschuh getragen wird, vor, bevor Sie ihn befestigen.
