verstärkte Gerberverbinder
- Referenz
- Herstellungfranzösisch
- MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
- MarkeSIMPSON Strong-Tie
- Mindesthöhe des Nebenträgers aus Holz214mm
- Maximale Höhe des Nebenträgers aus Holz285mm
- Tiefe (C)90mm
- Dicke1,5mm

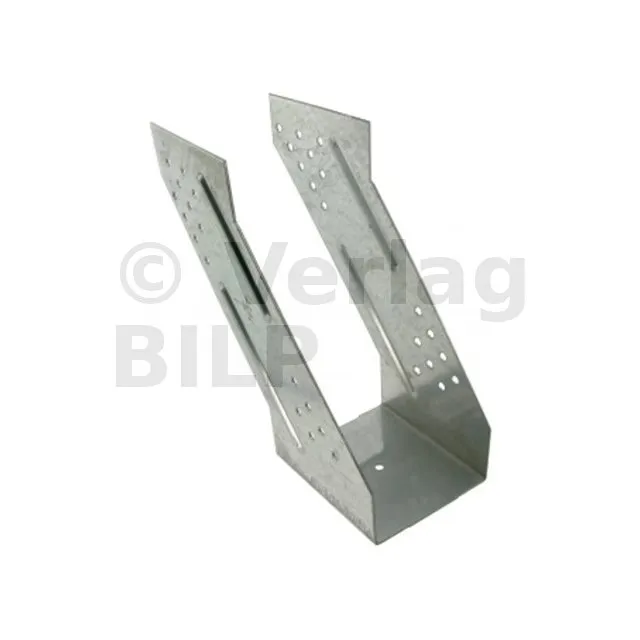

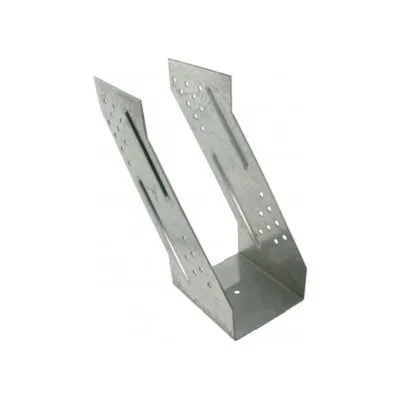

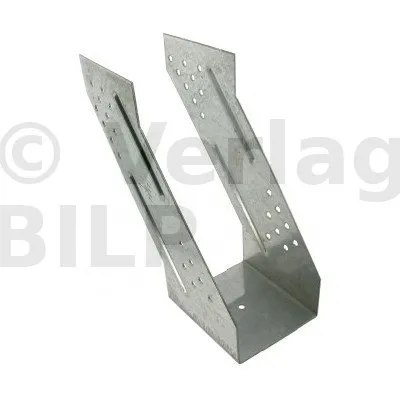

Verstärkte Gerberverbinder
Die SCR-verstärkten Gerberverbinder, die für die Herstellung von Pfetten verwendet werden, sind nur für die Aufnahme von Querkräften ausgelegt. Die Kragarme müssen daher am Punkt des rechnerisch ermittelten Null-Durchbiegungsmoments positioniert werden.
Eigenschaften :
Leistungserklärungen :FR-DoP-e07/0053
Technische Zulassungen : ETA-07/0053
Werkstoff :
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 1,5 mm.
Vorteile :
- Optimierung der verwendeten Holzquerschnitte,
- Einfache und schnelle Installation.
Anwendungen
Träger :
- Hauptträger : Massivholz, Leimholz, Verbundholz.
- Nebenträger : Massivholz, Leimholz, Verbundholz.
Anwendungsbereiche
- Pfette...

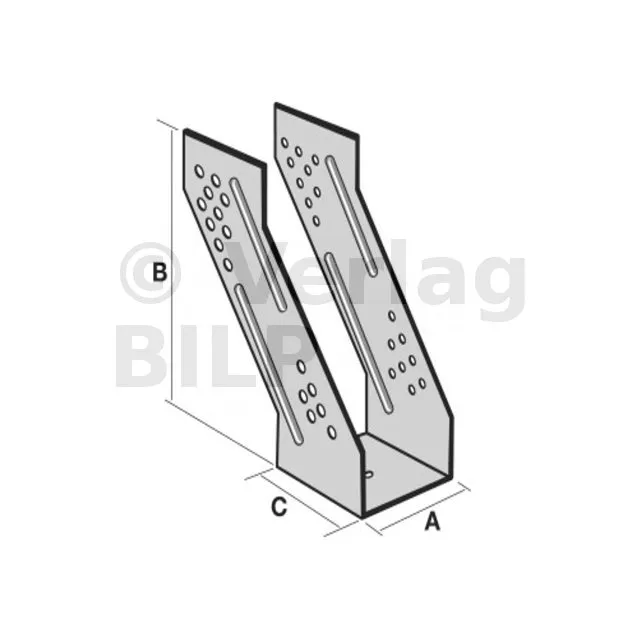

Abmessungen und Kennwerte
| Artikel | Holznebenträger | Abmessungen [mm] | Befestigungen | Charakteristische Festigkeiten - Holz auf Holz - C24 [kN] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite [mm] | Höhe [mm] | A | B | C | Dicke | Hauptträger | Nebenträger | Basis | Absteigend | Aufsteigend | Lat. | |||||
| Min. | Max. | Anzahl | Typ | Anzahl | Typ | Anzahl | Typ | |||||||||
| SCR64/158 | 64 | 158 | 210 | 64 | 158 | 90 | 1.5 | 16 | CNA4.0x50 | 14 | CNA4.0x50 | 1 | CNA4.0x50 | 19.2 | 6.3 | 4.9 |
| SCR72/214 | 72 | 214 | 285 | 72 | 214 | 90 | 1.5 | 25 | CNA4.0x50 | 21 | CNA4.0x50 | 1 | CNA4.0x50 | 30.6 | 11.2 | 5.9 |
| SCR76/182 | 76 | 182 | 242 | 76 | 182 | 90 | 1.5 | 19 | CNA4.0x50 | 14 | CNA4.0x50 | 1 | CNA4.0x50 | 22.3 | 6.8 | 4.9 |
| SCR80/210 | 80 | 210 | 280 | 80 | 210 | 90 | 1.5 | 25 | CNA4.0x50 | 21 | CNA4.0x50 | 1 | CNA4.0x50 | 30.6 | 11.2 | 5.9 |

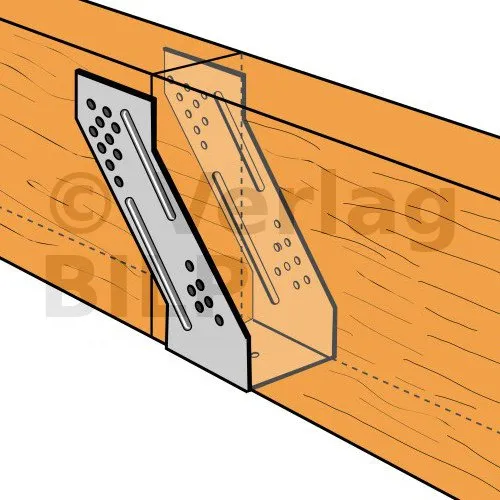

Installation
Befestigungen
Verwendung nur Holz/Holz.
- CNA 4.0 x 50 mm-Kammnägel.
- CSA 5.0 x 50 mm-Holzschraube.
