U-Pfostenträger mit Platte - Réf. PPUP70_10

AUF LAGER
Sofortiger Versand verfügbar für 1 Einheiten verfügbar.
22€54
  inkl. MWST  / Pfo
bzw. 225.39€ für 10 Pfostenträger

  • Referenz
    PPUP70_10
  • Herstellung
    französisch
  • Marke
    SIMPSON Strong-Tie
  • Breite (D)
    100mm
  • Breite (E)
    100mm
  • Material
    Stahl S235JR gemäß DIN EN 10025. Finish feuerverzinkt gemäß DIN EN ISO 1461.
  • Bohrungen der Kopfplatte
    10Ø5 - 2Ø13.5
  • Holzverbindung auf starrem Träger
    Auf Pfosten : 10xCNA4.0x40 Auf Beton : 4Ø10
  • Höhe (C)
    126.5mm
  • Dicke t1
    5mm
  • Dicke t2
    4mm
  • Tiefe (B)
    70mm
  • Höhe (F)
    101mm
  • Durchmesser (G)
    48.3mm
  • Maximal zulässige Belastung in Druckrichtung
    4.34 Tonnen

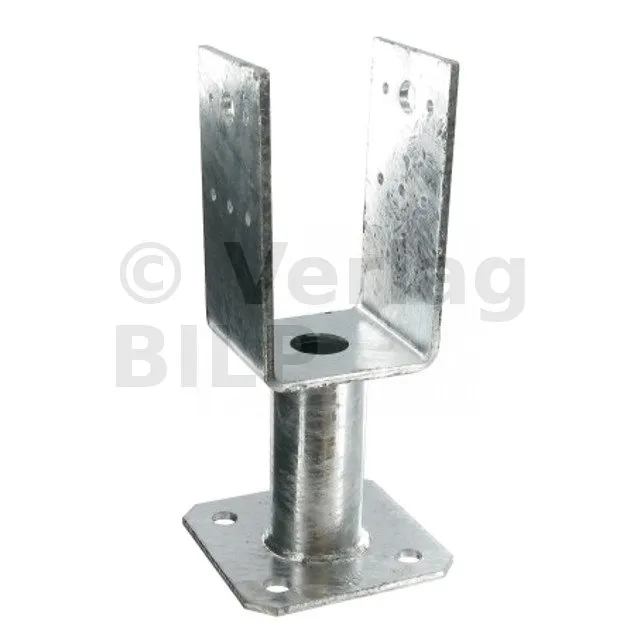

U-Pfostenträger mit Platte

Dieser U-Pfostenträger mit Bodenplatte ermöglicht die Befestigung eines Pfostens auf einer Betonplatte und hält dabei Kräften in allen vier Richtungen stand.

Eigenschaften :

Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285

Material :

  • Stahl S235JR gemäß DIN EN 10025.
  • Feuerverzinktes Finish gemäß DIN EN ISO 1461,
  • Dicke : 5 mm.

Vorteile :

  • Lastaufnahme bei Hebung.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Leimholz, Beton, Stahl.
  • Nebenträger : Massivholz, Leimholz.

Anwendungsbereiche :

  • Vordach, Pergola.
  • Veranda.
  • Terrasse.
  • Geländer.

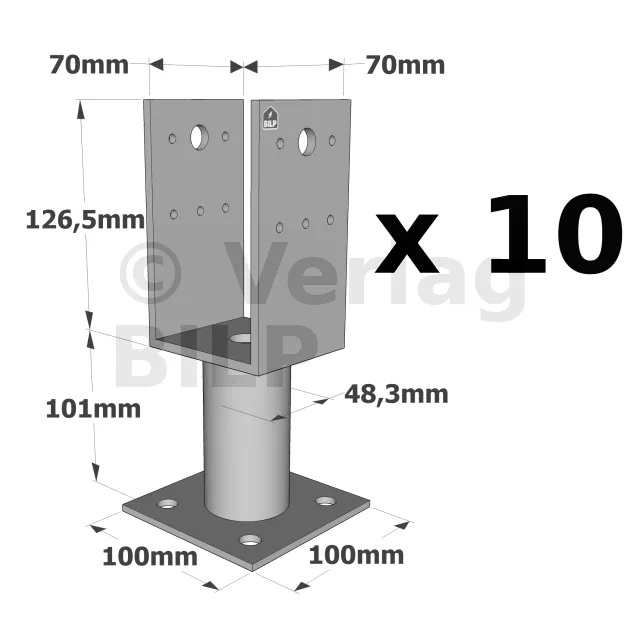

Abmessungen
ReferenzenAbmessungen [mm]Bohrungen im Kopfstück Bohrungen in der Fußplatte
A B C D E F G t1 t2 Ø5 Ø13.5 Ø12
PPUP70 70 70 126.5 100 100 101 48.3 5 4 10 2 4
PPUP90 90 70 126.5 100 100 101 48.3 5 4 10 2 4

Charakteristische Werte
ReferenzenCharakteristische Werte - Holzverbindung auf starrem Träger
Befestigungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k R2.k R3.k R4.k
Anzahl Typ Anzahl Typ CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
PPUP70 10 CNA 4 Ø10 92.2 - 17.8 - 10.7 - 8,2/(kmod^0,5) -
PPUP90 10 CNA 4 Ø10 - min(121,5;102,8/kmod) - 21.9 - min(13,1;14,1/kmod) - 10,6/(kmod^0,5)

* Beziehen Sie sich auf das Simpson Strong-Tie-Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.

Vereinfachte charakteristische Werte
ReferenzenVereinfachte charakteristische Werte - Holzverbindung auf starrem Träger
Befestigungen Vereinfachte charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k* R2.k R3.k* R4.k*
Anzahl Typ Anzahl Typ CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
PPUP70 10 CNA 4 Ø10 92.2 - 17.8 - 10.7 - 9.8 -
PPUP90 10 CNA 4 Ø10 - 121.5 - 21.9 - 13.1 - 12.6

* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Ladedauer und Nutzungsklasse beruhen (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen beziehen Sie sich bitte auf ETE-07/0285.

** Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.

Umsetzung

Befestigungen
Auf Holz :

Auf Beton :

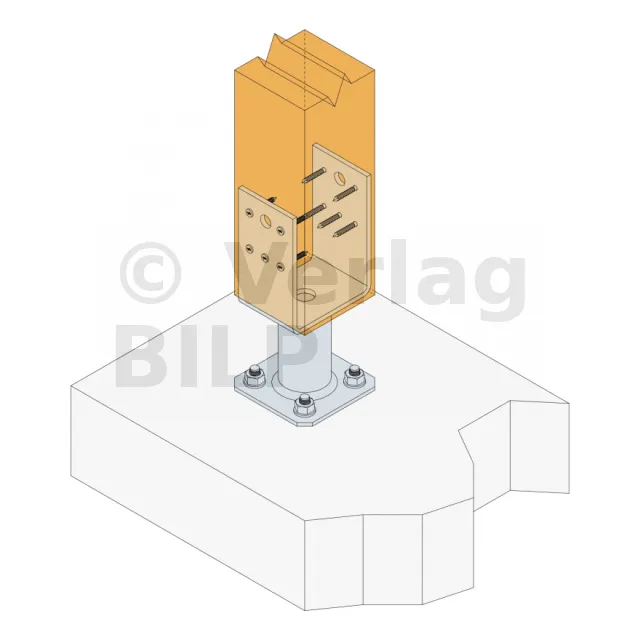

Installation

Kopfstück :
1. Den Pfosten in den Pfostenfuß setzen.
2. Pfostenfuß am Pfosten befestigen

Fußplatte :
1. Positionieren Sie den Pfosten vertikal in der Struktur.
2. Identifizieren Sie die Position der Bodenanker an der Halterung.
3. Bohren Sie vertikal in den Untergrund mit dem Durchmesser und der Tiefe, die für die gewählten Befestigungen empfohlen werden.
4. Befestigen Sie die untere Platte mit den ausgewählten Verankerungsdübeln am Boden.


SIMPSON Strong-Tie

Unübertroffene Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
